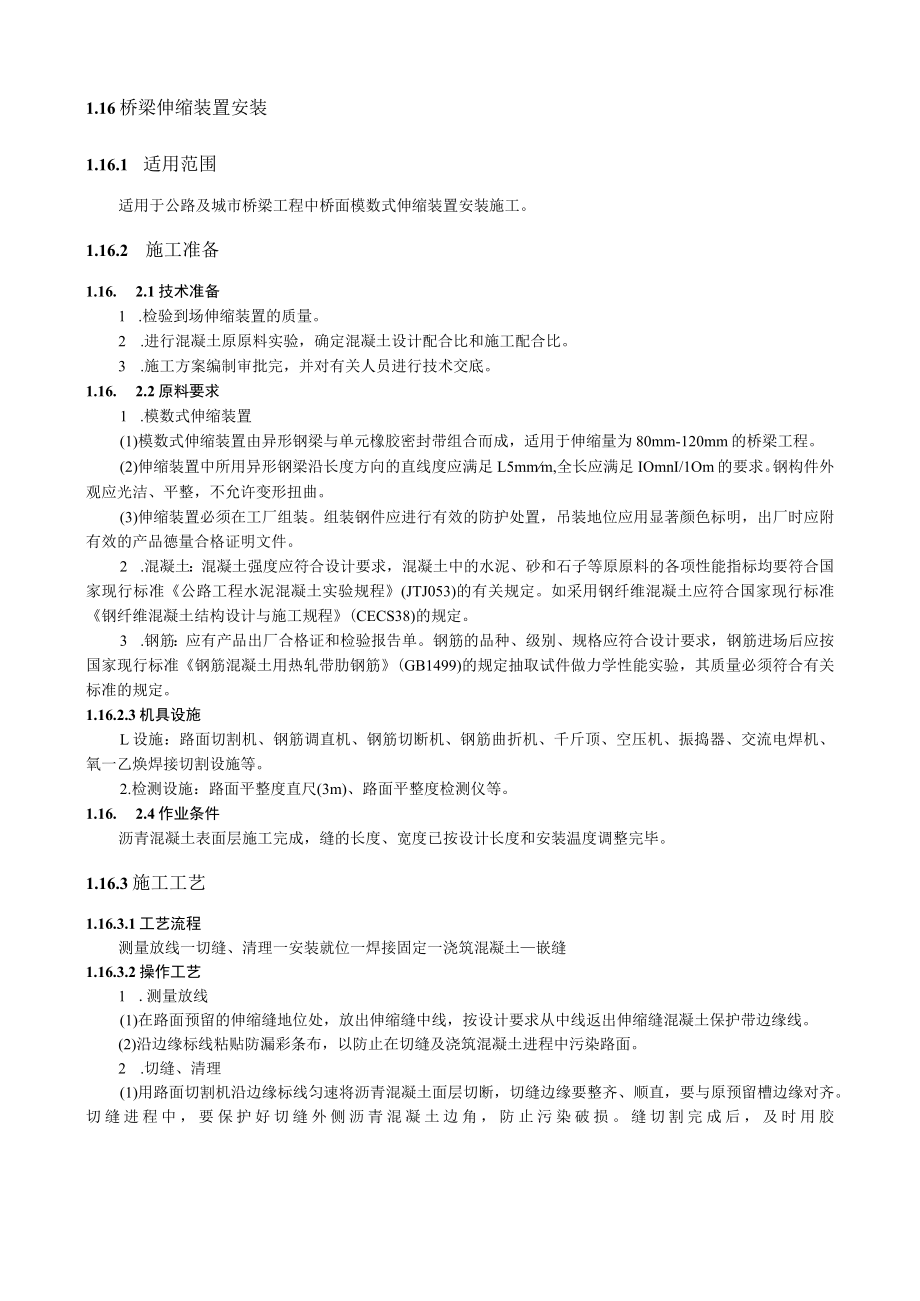

1、1.16桥梁伸缩装置安装1.16.1 适用范围适用于公路及城市桥梁工程中桥面模数式伸缩装置安装施工。1.16.2 施工准备1.16. 2.1技术准备1 .检验到场伸缩装置的质量。2 .进行混凝土原原料实验，确定混凝土设计配合比和施工配合比。3 .施工方案编制审批完，并对有关人员进行技术交底。1.16. 2.2原料要求1 .模数式伸缩装置(1)模数式伸缩装置由异形钢梁与单元橡胶密封带组合而成，适用于伸缩量为80mm-120mm的桥梁工程。(2)伸缩装置中所用异形钢梁沿长度方向的直线度应满足L5mmm,全长应满足IOmnI/1Om的要求。钢构件外观应光洁、平整，不允许变形扭曲。(3)伸缩装置必须在
2、工厂组装。组装钢件应进行有效的防护处置，吊装地位应用显著颜色标明，出厂时应附有效的产品德量合格证明文件。2 .混凝土：混凝土强度应符合设计要求，混凝土中的水泥、砂和石子等原原料的各项性能指标均要符合国家现行标准公路工程水泥混凝土实验规程(JTJ053)的有关规定。如采用钢纤维混凝土应符合国家现行标准钢纤维混凝土结构设计与施工规程(CECS38)的规定。3 .钢筋：应有产品出厂合格证和检验报告单。钢筋的品种、级别、规格应符合设计要求，钢筋进场后应按国家现行标准钢筋混凝土用热轧带肋钢筋(GB1499)的规定抽取试件做力学性能实验，其质量必须符合有关标准的规定。1.16.2.3机具设施L设施：路面切
3、割机、钢筋调直机、钢筋切断机、钢筋曲折机、千斤顶、空压机、振捣器、交流电焊机、氧一乙焕焊接切割设施等。2.检测设施：路面平整度直尺(3m)、路面平整度检测仪等。1.16. 2.4作业条件沥青混凝土表面层施工完成，缝的长度、宽度已按设计长度和安装温度调整完毕。1.16.3施工工艺1.16.3.1工艺流程测量放线一切缝、清理一安装就位一焊接固定一浇筑混凝土嵌缝1.16.3.2操作工艺1 .测量放线(1)在路面预留的伸缩缝地位处，放出伸缩缝中线，按设计要求从中线返出伸缩缝混凝土保护带边缘线。(2)沿边缘标线粘贴防漏彩条布，以防止在切缝及浇筑混凝土进程中污染路面。2 .切缝、清理(1)用路面切割机沿边

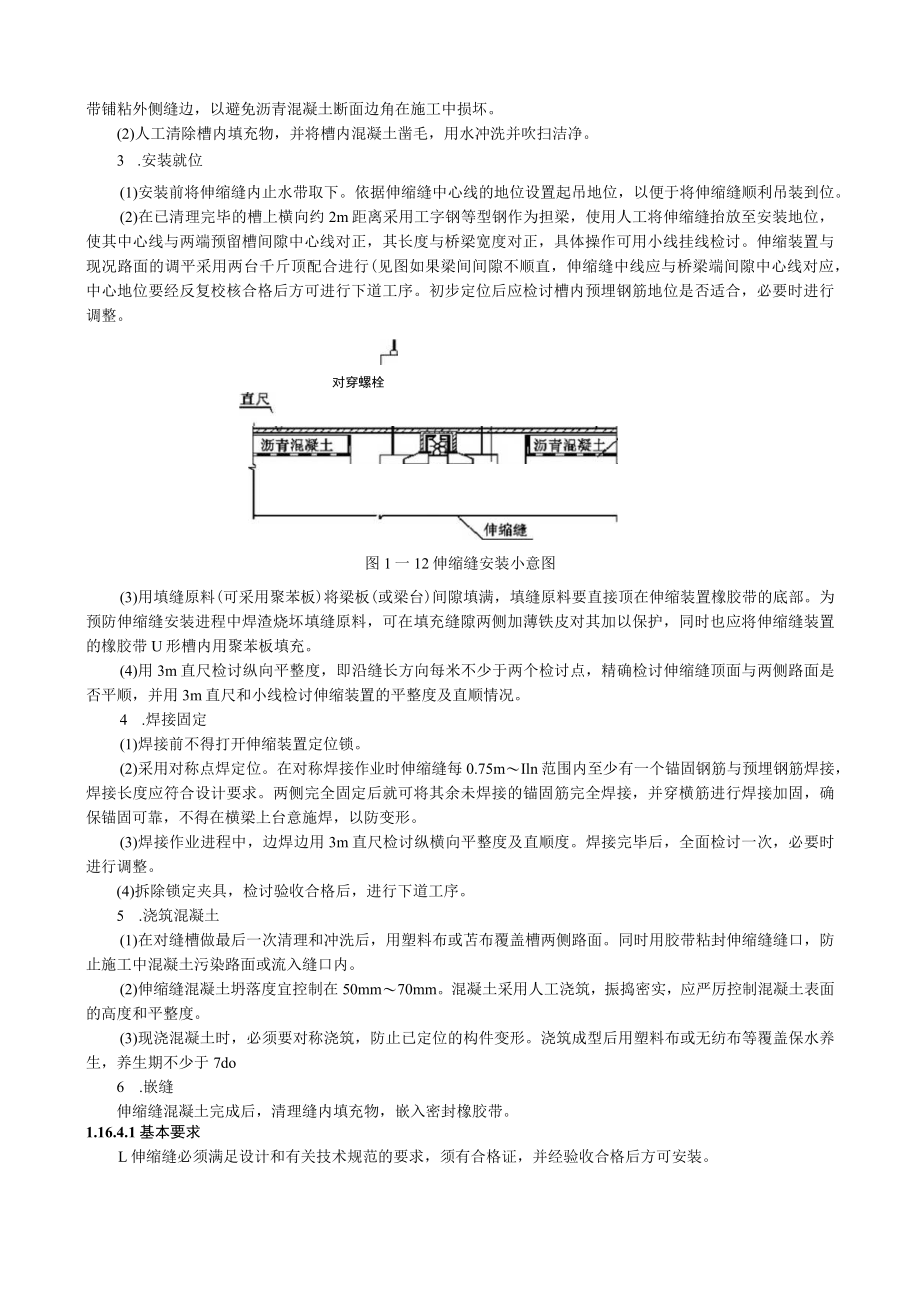

4、缘标线匀速将沥青混凝土面层切断，切缝边缘要整齐、顺直，要与原预留槽边缘对齐。切缝进程中，要保护好切缝外侧沥青混凝土边角，防止污染破损。缝切割完成后，及时用胶带铺粘外侧缝边，以避免沥青混凝土断面边角在施工中损坏。(2)人工清除槽内填充物，并将槽内混凝土凿毛，用水冲洗并吹扫洁净。3 .安装就位(1)安装前将伸缩缝内止水带取下。依据伸缩缝中心线的地位设置起吊地位，以便于将伸缩缝顺利吊装到位。(2)在已清理完毕的槽上横向约2m距离采用工字钢等型钢作为担梁，使用人工将伸缩缝抬放至安装地位，使其中心线与两端预留槽间隙中心线对正，其长度与桥梁宽度对正，具体操作可用小线挂线检讨。伸缩装置与现况路面的调平采用两
5、台千斤顶配合进行(见图如果梁间间隙不顺直，伸缩缝中线应与桥梁端间隙中心线对应，中心地位要经反复校核合格后方可进行下道工序。初步定位后应检讨槽内预埋钢筋地位是否适合，必要时进行调整。对穿螺栓图1一12伸缩缝安装小意图(3)用填缝原料(可采用聚苯板)将梁板(或梁台)间隙填满，填缝原料要直接顶在伸缩装置橡胶带的底部。为预防伸缩缝安装进程中焊渣烧坏填缝原料，可在填充缝隙两侧加薄铁皮对其加以保护，同时也应将伸缩缝装置的橡胶带U形槽内用聚苯板填充。(4)用3m直尺检讨纵向平整度，即沿缝长方向每米不少于两个检讨点，精确检讨伸缩缝顶面与两侧路面是否平顺，并用3m直尺和小线检讨伸缩装置的平整度及直顺情况。4 .
6、焊接固定(1)焊接前不得打开伸缩装置定位锁。(2)采用对称点焊定位。在对称焊接作业时伸缩缝每0.75mIln范围内至少有一个锚固钢筋与预埋钢筋焊接，焊接长度应符合设计要求。两侧完全固定后就可将其余未焊接的锚固筋完全焊接，并穿横筋进行焊接加固，确保锚固可靠，不得在横梁上台意施焊，以防变形。(3)焊接作业进程中，边焊边用3m直尺检讨纵横向平整度及直顺度。焊接完毕后，全面检讨一次，必要时进行调整。(4)拆除锁定夹具，检讨验收合格后，进行下道工序。5 .浇筑混凝土(1)在对缝槽做最后一次清理和冲洗后，用塑料布或苫布覆盖槽两侧路面。同时用胶带粘封伸缩缝缝口，防止施工中混凝土污染路面或流入缝口内。(2)伸

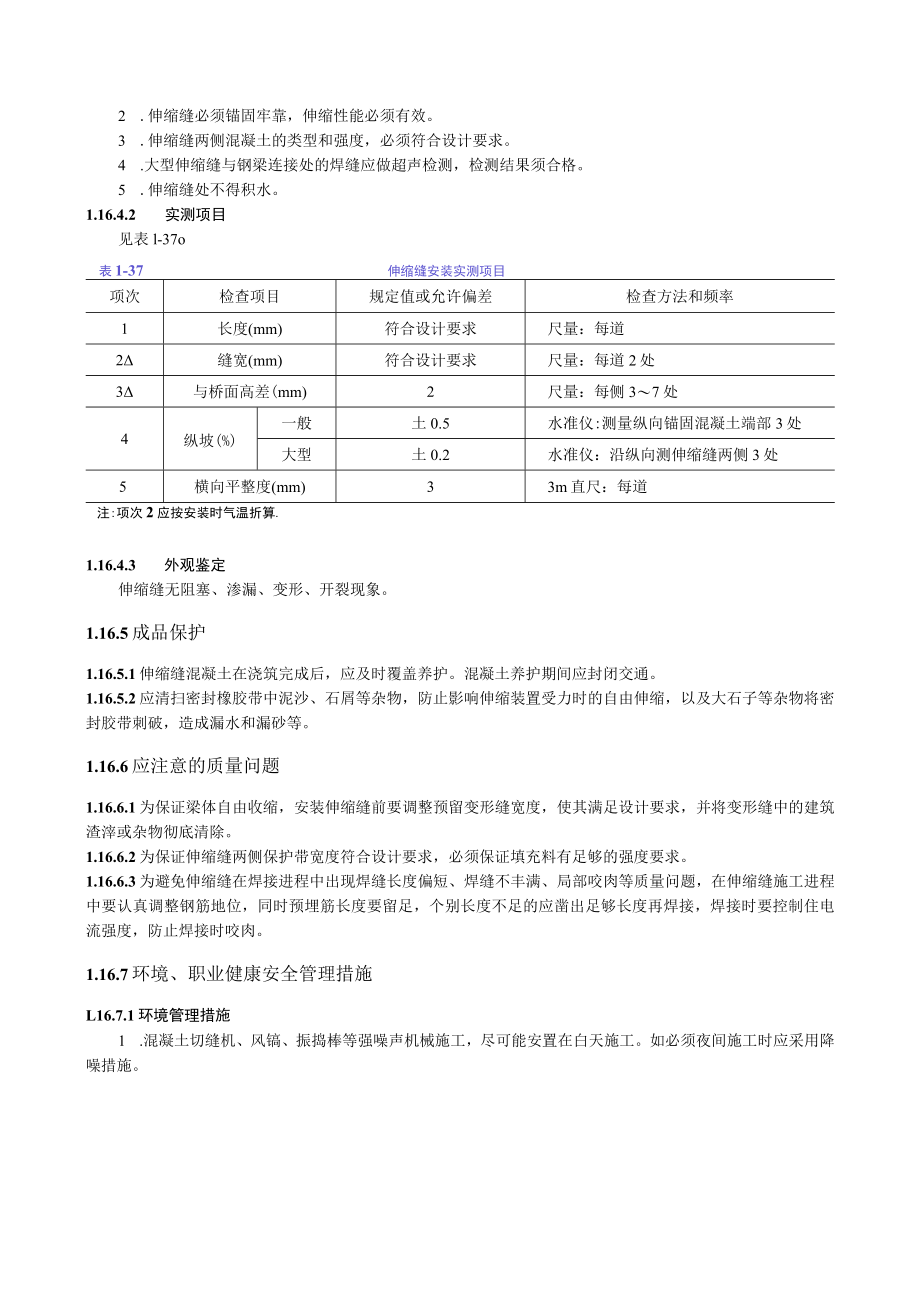

7、缩缝混凝土坍落度宜控制在50mm70mm。混凝土采用人工浇筑，振捣密实，应严厉控制混凝土表面的高度和平整度。(3)现浇混凝土时，必须要对称浇筑，防止已定位的构件变形。浇筑成型后用塑料布或无纺布等覆盖保水养生，养生期不少于7do6 .嵌缝伸缩缝混凝土完成后，清理缝内填充物，嵌入密封橡胶带。1.16.4.1基本要求L伸缩缝必须满足设计和有关技术规范的要求，须有合格证，并经验收合格后方可安装。2 .伸缩缝必须锚固牢靠，伸缩性能必须有效。3 .伸缩缝两侧混凝土的类型和强度，必须符合设计要求。4 .大型伸缩缝与钢梁连接处的焊缝应做超声检测，检测结果须合格。5 .伸缩缝处不得积水。1.16.4.2 实测项
8、目见表l-37o表1-37伸缩缝安装实测项目项次检查项目规定值或允许偏差检查方法和频率1长度(mm)符合设计要求尺量：每道2缝宽(mm)符合设计要求尺量：每道2处3与桥面高差(mm)2尺量：每侧37处4纵坡(%)一般土0.5水准仪:测量纵向锚固混凝土端部3处大型土0.2水准仪：沿纵向测伸缩缝两侧3处5横向平整度(mm)33m直尺：每道注:项次2应按安装时气温折算.1.16.4.3 外观鉴定伸缩缝无阻塞、渗漏、变形、开裂现象。1.16.5成品保护1.16.5.1伸缩缝混凝土在浇筑完成后，应及时覆盖养护。混凝土养护期间应封闭交通。1.16.5.2应清扫密封橡胶带中泥沙、石屑等杂物，防止影响伸缩装置
9、受力时的自由伸缩，以及大石子等杂物将密封胶带刺破，造成漏水和漏砂等。1.16.6应注意的质量问题1.16.6.1为保证梁体自由收缩，安装伸缩缝前要调整预留变形缝宽度，使其满足设计要求，并将变形缝中的建筑渣滓或杂物彻底清除。1.16.6.2为保证伸缩缝两侧保护带宽度符合设计要求，必须保证填充料有足够的强度要求。1.16.6.3为避免伸缩缝在焊接进程中出现焊缝长度偏短、焊缝不丰满、局部咬肉等质量问题，在伸缩缝施工进程中要认真调整钢筋地位，同时预埋筋长度要留足，个别长度不足的应凿出足够长度再焊接，焊接时要控制住电流强度，防止焊接时咬肉。1.16.7环境、职业健康安全管理措施L16.7.1环境管理措施1 .混凝土切缝机、风镐、振捣棒等强噪声机械施工，尽可能安置在白天施工。如必须夜间施工时应采用降噪措施。2 .伸缩缝切缝、凿毛、清理时应采用洒水降尘措施，防止粉尘污染。1.16. 7.2职业健康安全管理措施L伸缩缝安装施工作业时，在桥头两端设置禁止车辆通行的标志。2 .桥梁上部结构两侧要搭设防护网，夜间施工应配备足够的照明设施，并设红色标志灯。3 .电焊操作人员及吊装人员持证上岗。4 .每台电焊机单独设开关，外壳做接零及接地保护，焊线保证双线到位，无破损。
