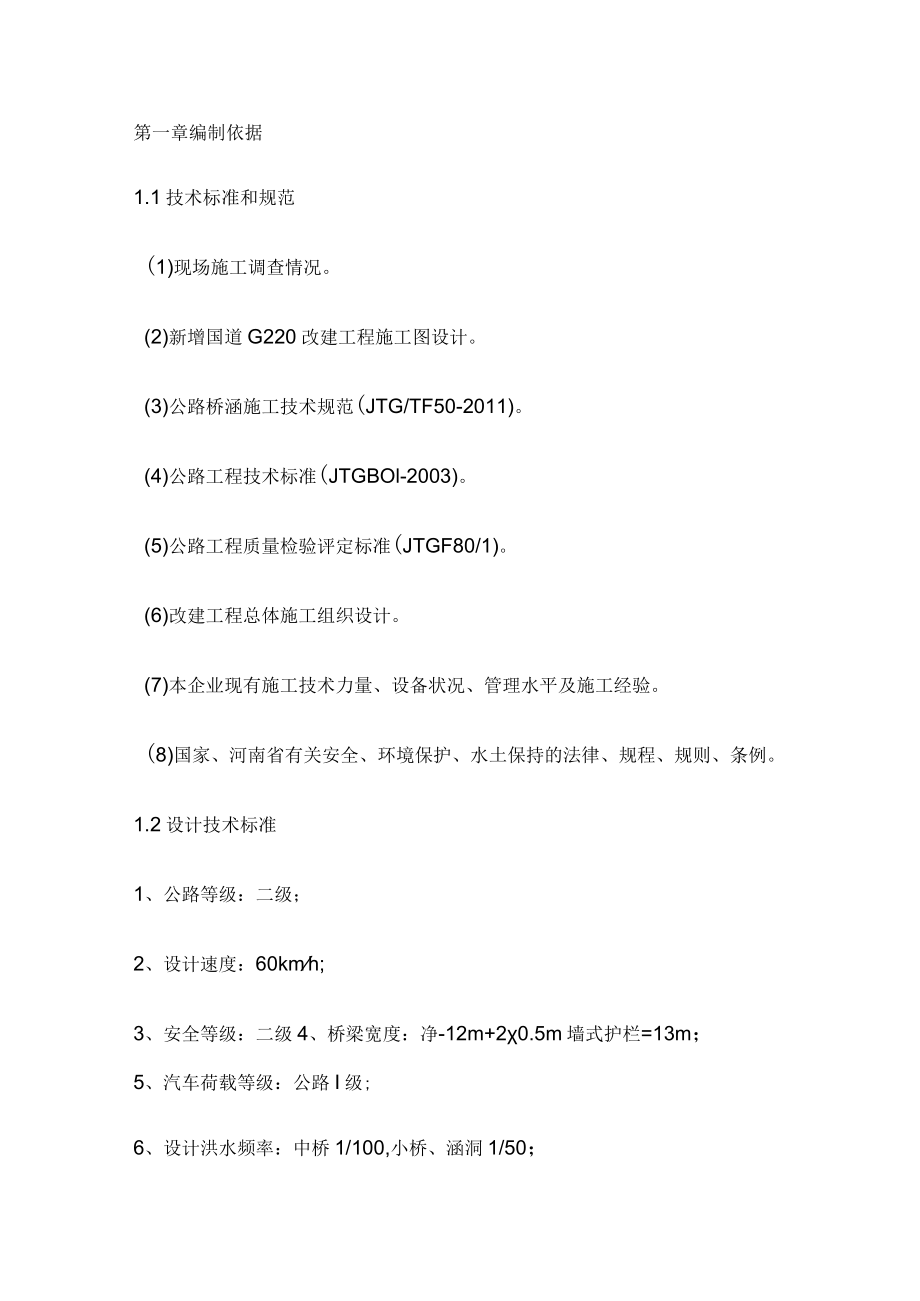

桥梁下部构筑施工.docx_第1页
第1页 / 共23页

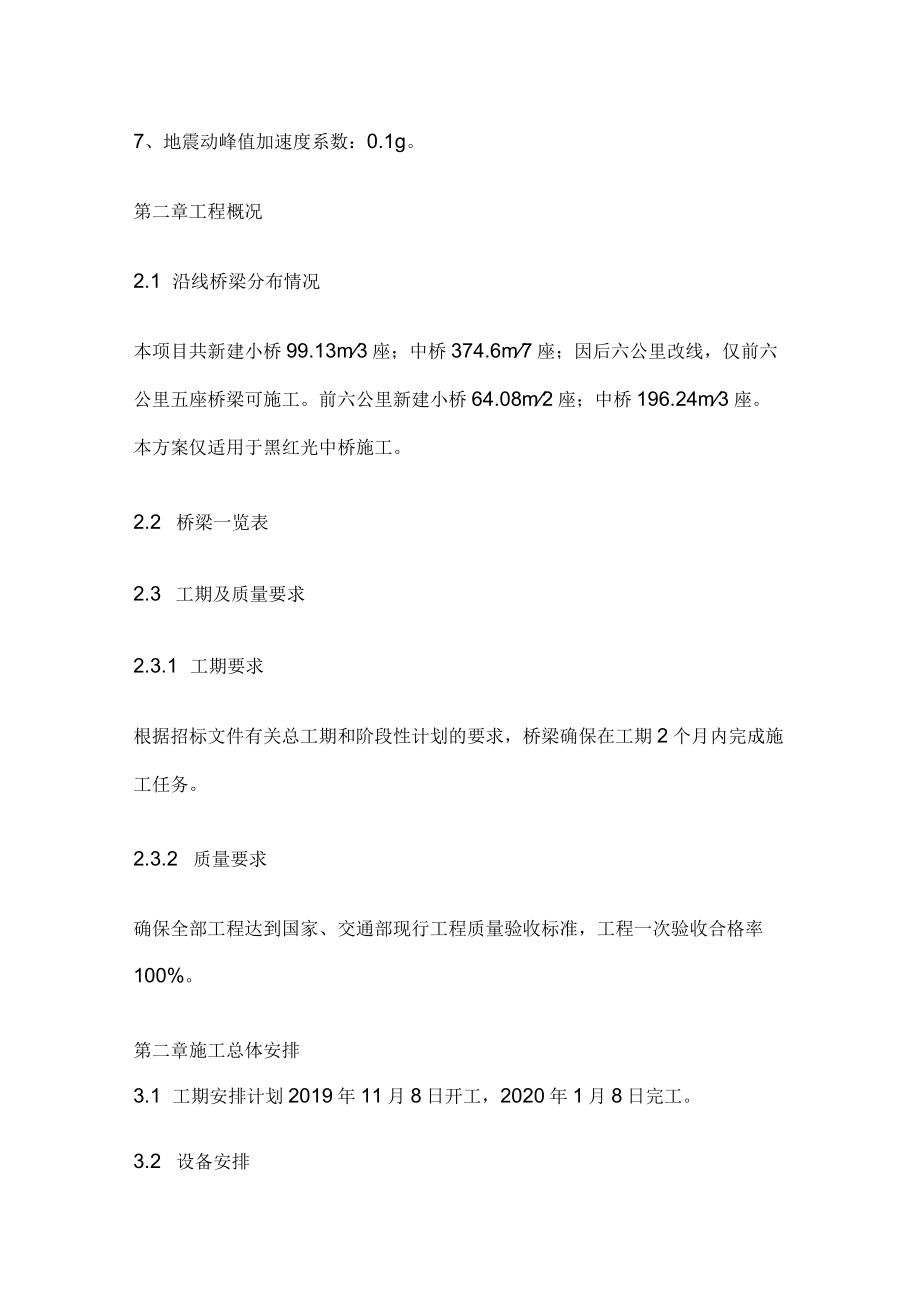

桥梁下部构筑施工.docx_第2页
第2页 / 共23页

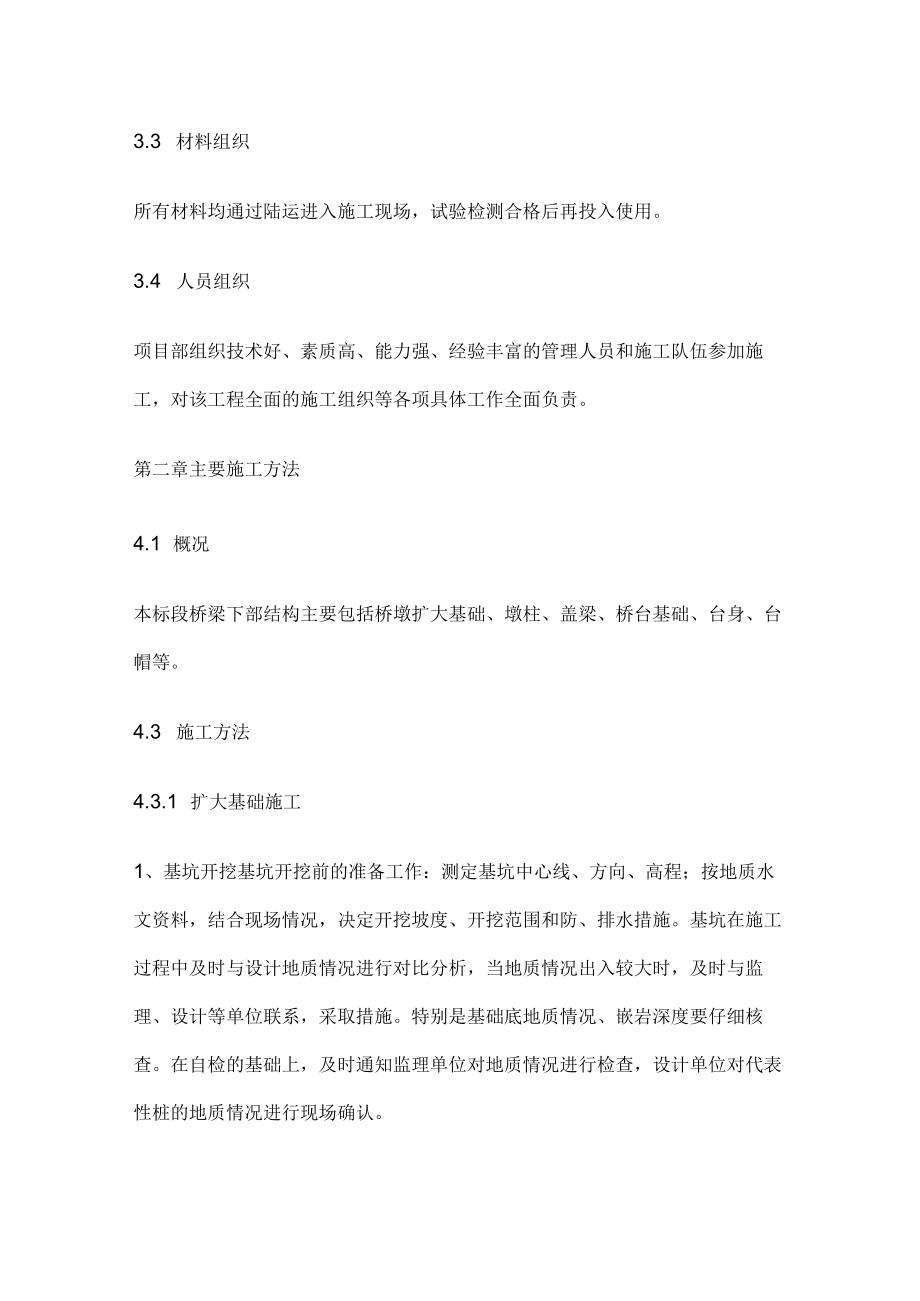

桥梁下部构筑施工.docx_第3页
第3页 / 共23页
桥梁下部构筑施工.docx_第4页
第4页 / 共23页
桥梁下部构筑施工.docx_第5页
第5页 / 共23页
桥梁下部构筑施工.docx_第6页
第6页 / 共23页
桥梁下部构筑施工.docx_第7页
第7页 / 共23页
桥梁下部构筑施工.docx_第8页
第8页 / 共23页
桥梁下部构筑施工.docx_第9页
第9页 / 共23页
桥梁下部构筑施工.docx_第10页
第10页 / 共23页
亲,该文档总共23页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《桥梁下部构筑施工.docx》由会员分享,可在线阅读,更多相关《桥梁下部构筑施工.docx(23页珍藏版)》请在第壹文秘上搜索。

1、第一章编制依据1.1技术标准和规范(1)现场施工调查情况。(2)新增国道G220改建工程施工图设计。(3)公路桥涵施工技术规范(JTG/TF50-2011)。(4)公路工程技术标准(JTGBOl-2003)。(5)公路工程质量检验评定标准(JTGF80/1)。(6)改建工程总体施工组织设计。(7)本企业现有施工技术力量、设备状况、管理水平及施工经验。(8)国家、河南省有关安全、环境保护、水土保持的法律、规程、规则、条例。1.2设计技术标准1、公路等级:二级;2、设计速度:60kmh;3、安全等级:二级4、桥梁宽度:净-12m+20.5m墙式护栏=13m;5、汽车荷载等级:公路I级;6、设计洪水

2、频率:中桥1/100,小桥、涵洞1/50;7、地震动峰值加速度系数:0.1g。第二章工程概况2.1 沿线桥梁分布情况本项目共新建小桥99.13m3座;中桥374.6m7座;因后六公里改线,仅前六公里五座桥梁可施工。前六公里新建小桥64.08m2座;中桥196.24m3座。本方案仅适用于黑红光中桥施工。2.2 桥梁一览表2.3 工期及质量要求2.3.1 工期要求根据招标文件有关总工期和阶段性计划的要求,桥梁确保在工期2个月内完成施工任务。2.3.2 质量要求确保全部工程达到国家、交通部现行工程质量验收标准,工程一次验收合格率100%。第二章施工总体安排3.1 工期安排计划2019年11月8日开工

3、,2020年1月8日完工。3.2 设备安排3.3 材料组织所有材料均通过陆运进入施工现场,试验检测合格后再投入使用。3.4 人员组织项目部组织技术好、素质高、能力强、经验丰富的管理人员和施工队伍参加施工,对该工程全面的施工组织等各项具体工作全面负责。第二章主要施工方法4.1 概况本标段桥梁下部结构主要包括桥墩扩大基础、墩柱、盖梁、桥台基础、台身、台帽等。4.3 施工方法4.3.1 扩大基础施工1、基坑开挖基坑开挖前的准备工作:测定基坑中心线、方向、高程;按地质水文资料,结合现场情况,决定开挖坡度、开挖范围和防、排水措施。基坑在施工过程中及时与设计地质情况进行对比分析,当地质情况出入较大时,及时

4、与监理、设计等单位联系,采取措施。特别是基础底地质情况、嵌岩深度要仔细核查。在自检的基础上,及时通知监理单位对地质情况进行检查,设计单位对代表性桩的地质情况进行现场确认。基坑可采用垂直开挖、放坡开挖,支撑加固或其他加固的开挖方法。在有地面水淹没的基坑,可修筑围堰、改河、改沟、筑坝排开地面水后再开挖基坑。在天然土层上挖基,如深度在5m以内,施工期较短,基坑底处于地下水位以上,土的湿度接近最佳含水量、土层构造均匀时,则基坑坑壁坡度可参照下表选定。基坑深度大于5m或有其他不利条件时,应将坑壁坡度适当放缓,或加作平台。如土的湿度过大,能引起坑壁坍塌时,坑壁坡度应采用该湿度下土的天然坡度。基坑顶有动载时

5、,坑顶缘与动载间应留有大于Im的护道,如地质、水文条件不良,或动载过大,应进行基坑开挖边坡检算,根据检算结果确定采用增宽护道或其他加固措施。弃土不得妨碍施工。弃土堆坡脚距坑顶缘的距离不宜小于基坑的深度,且宜弃在下游指定地点,不得淤塞河道,影响泄洪。无水土质基坑底面,宜按基础设计平面尺寸每边放宽不小于50cmo适宜垂直开挖且不立模板的基坑,基底尺寸应按基础轮廓确定。有水基坑底面,应满足四周排水沟与汇水井的设置需要,每边放宽不宜小于80cm。基底应避免超挖,松动部分应清除。使用机械开挖时,不得破坏基底土的结构,可在设计高程以上2030cm保留一定保护层由人工开挖。基坑开挖不宜间断,达到设计高程经检

6、验合格后,应立即灌注基础。如基底暴露过久,则应重新检验。2、基坑护壁当基坑较深,土方数量较大;基坑坡度受场地限制;基坑地质松软或含水量较大,坡度不易保持时采用护壁加固:挡板支撑,可采用横、竖向挡板与钢(木)框架支撑坑壁。基坑每层开挖深度,应根据地质情况确定,不宜超过1.5m,边挖边支。对支撑结构应随时检查,发现变形,及时加固或更换,更换时应先撑后拆。支撑拆除顺序,应自下而上。待下层支撑拆除并回填土后,再拆除上层支撑。3、基坑排水明挖基坑,采用集水井排、降水,应保持基坑底不被水淹。挖基时,抽水能力应为渗水量的1.52倍。基坑排出的水应以水管直接排入附近河流。4、基底处理扩大基础的基底为非粘性土或

7、干土时,在施工前应将其湿润,基底为淤泥或承载力不足时,应按设计要求处理后方可进行基础施工。扩大基础的基底为岩石时,应清除岩面松碎石块、淤泥、苔辞,凿出新鲜岩面,表面应清洗干净。倾斜岩层,应将岩面凿平。5、基底检验基底应检验下列内容:基底平面位置、尺寸大小和基底高程;基底地质情况和承载力是否与设计资料相符;基底处理和排水情况。基坑检验方法按地基土质复杂(如溶洞、断层、软弱夹层、易溶岩等)及结构对地基有无特殊要求,可采用直观或触探方法,必要时钻探(钻深至少4m)取样做土工试验,或按设计的特殊要求进行荷载试验。基底经自检合格后,上报监理工程师抽检,经监理工程师检验合格并批准后方能进行下道工序施工。基

8、底高程容许误差应符合下列规定:土质50mm,石质+5Ornm,-200mmo6、基础钢筋制作与绑扎A、钢筋应平直,无局部弯折,成盘的钢筋和弯曲的钢筋均应调直;B、采用冷拉方法调直钢筋时,I级钢筋的冷拉率不宜大于2%,HRB335.HRB400牌号钢筋的冷拉率不宜大于1%;C、钢筋的弯制和末端的弯钩应符合设计要求和公路桥涵施工技术规范中1022的规定;D、钢筋焊接前,必须根据施工条件进行试焊,合格后方可正式施焊。钢筋接头宜采用双面焊缝,双面焊缝困难时,可采用单面焊缝,接头双面焊缝的长度不应小于5d,单面焊缝的长度不应小于10d(d为钢筋直径)。焊工必须持考试合格证上岗。E、凡施焊的各种钢筋、钢板

9、均应有材质证明书或试验报告单。焊条、焊剂应有合格证,各种焊接材料的的性能应符合现行钢筋焊接及验收规程(JGJ18)的规定,各种焊接材料应分类存放和妥善管理,并应采取防止腐蚀、受潮变质的措施。F、钢筋的绑扎应遵守下列规定:钢筋的交叉点应用铁丝绑扎结实,必要时可用点焊焊牢;应在钢筋与底模间设置垫块,垫块应与钢筋扎紧,并互相错开。非焊接骨架的钢筋之间,应用短钢筋支垫,保证位置准确。钢筋混凝土保护层厚度应符合设计要求;在浇筑混凝土前,应对已安装好的钢筋及预埋件(钢板、锚固钢筋等)进行检查;G、钢筋网在现场绑扎时,要考虑到混凝土浇筑时的临时荷载影响,最好的办法除焊接外,应布置好架力钢筋,以承受施工时的人

10、群及混凝土堆积,冲击荷载,以保证钢筋网不变形。H、预埋件与钢筋的连结及位置的固定要准确可靠。7、基础浇筑模板支立模板时重新测量放线,放线时注意曲线上桥台中心坐标与桥梁中心线有预定的偏差,放线时除核对标高外,还仔细核对桥梁墩台中心坐标。模板采用组合钢模板,扣件式钢管脚手支架。模板与脚手支架均应经检验合格后方能使用,浇筑前应在模板表面洒水使其处于湿润状态。模板要支立准确、牢固,浇筑混凝土时不能发生走模和变形。模板检验应符合公路桥涵施工技术规范(JTG/TF50-2011)中的规定,具体要求如下:模板、支架制作质量标准模板安装完成并经自检合格后,上报监理工程师,经监理工程师抽检合格并同意后方能进行碎

11、浇筑混凝土为了确保混凝土施工质量,混凝土在项目部拌合站集中拌制,使用混凝土运输车(罐车)运输,输送泵或吊车吊装入模。混凝土浇筑前应使基底处于湿润状态,对干燥的基底进行洒水使其湿润,以保证混凝土与基底的良好联结。混凝土连续浇筑,每节基础混凝土一次浇筑完成。浇筑时在基础整个平截面内水平分层进行,浇筑层厚控制在30Cm以内,用插入式振捣棒分层捣固,保证混凝土密实。自高处向模板内倾倒碎时,为防止碎的离析,其自由倾落高度不宜超过2.0m,当倾落度高于2.0m时,应通过串筒下落,在串筒出料口下面,混凝土堆积高度不宜超过1.0m。混凝土应按一定厚度、顺序和方向分层浇筑,并应在下层混凝土初凝前完成上层混凝土振

12、捣,混凝土分层浇筑厚度不宜超过30cmo混凝土浇筑期间设专人值班,观察模板的稳固情况,发现松动、变形、移位时,及时处理。混凝土收浆完毕后,及时进行覆盖洒水养生。采用草帘或是塑料布在混凝土终凝后覆盖在表面上,并派专人每天均匀洒水,使基础始终保持在湿润状态;养护周期为7d。浇筑C20片石混凝土要求:片石的抗压强度应不低于MU40,片石应使用质地坚硬、密实、耐久、无裂纹和无风化的石料,片石的厚度不小于150mm,片石应均匀放置于刚浇筑的混凝土上,其净距不小于150mm,片石边缘距结构侧面和顶面的净距不得小于150mm。8、基础回填基础强度达到设计要求的强度后进行基础回填,桥墩扩大基础采用符合要求的填

13、料进行基坑回填,回填应对称、水平分层进行并采用多功能振动夯实机夯实。4.3.2 桥墩施工(1)钢筋施工施工时墩柱竖向钢筋一次到位,竖向钢筋用搭设脚手架来固定。同时为了确保立柱保护层厚度,在钢筋与模板之间设置铅丝碎垫块,并互相错开。(2)墩柱模板施工立柱模板采用装配式钢模板以确保立柱碎表面平整、光洁。钢模板到达现场后检查其尺寸、结构缺陷、连接件,并及时进行试拼装,发现问题及时整改。立柱直线段模板在地面拼装成型后用汽吊从钢筋顶部套下,四周用缆风拉紧固定。钢模板采用双拼16及双拼12作为围檀,间距50cm,采用20螺栓作为拉杆,模板之间用20螺栓连接,以保证模板具有足够的刚度与强度。模板的制作及验收

14、严格遵守招标文件规定的国家和地方现行有关标准、规范、规定。模板待税强度达到75%以后方可拆除,并及时清理灰浆,修整。(3)立柱砂施工采用吊车式方法入模。每组立柱碎材料,必须选用同产地的砂石料和同规格的水泥,以保证每一组立柱的颜色一致。本标段的立柱必须用同一级佐级配。碎浇筑时,对需要多层浇注时,其间隙时间最长不应超过税初凝时间,一般不得超过2小时。碎坍落度一般控制在1418Cm左右,碎振捣器采用高频插入式振捣器。碎浇注时,其卸落高度不应超过2m,若超过2m,应采用导筒式串筒。每次浇注时以30Cm为一层往上浇注,严禁过振或漏振。立柱砂养护采用塑料薄膜包裹起来进行养护。4.3.3 盖梁、台帽1、施工

15、工艺盖梁采用剪力钢棒无支架法施工。为避免模板移位,保证施工质量,穿心钢棒法施工,钢棒直径IOCm,横桥向搁设I45a工字钢作为主纵梁。横梁采用间距60Cm的16#槽钢,沿桥梁纵向与45a工字钢主纵梁焊接,形成型钢网格。在16#槽钢上分别按横桥向30Cm铺设IOXIOCm木隔栅,然后铺设12mm厚钢底模。2 .钢筋骨架制作钢筋进场后必须检验合格后方可使用。盖梁中钢筋骨架的起弯钢筋严格控制起弯点的准确和电焊焊接质量。按图纸精确放出钢筋大样,按翻样单进行断料弯配,钢筋根数要准确,钢筋按次筋让主筋的原则布置。梁的底部、两侧都要确保保护层厚度。3 .模板施工钢筋骨架施工完成后,安装侧模及端模,模板采用钢模板,侧模用间距50cm的16钢筋拉杆相连。4 .碎施工碎采用拌合站集中拌和,税罐车运输。严禁从盖梁两端向中心浇注,而应从盖梁中心往两端浇注。浇筑时分层下料,每层厚度不大于30cm,振捣采用插入式振捣棒,分层振捣,振捣上层时,须插入下层校510cm,确保税密实和均匀。盖梁、台帽高度较高,为防止碎出现“松顶”,采用“二次振捣,二次抹面”工艺。碎养护采用土工布覆盖洒水进行潮湿养护。4.3.4桥台基础施工1、工艺流程清理场地基坑放样基坑开挖下层片石碎基础放样下层片石碎基础模板安装下层片石碎基础砂浇筑上层片石碎基础放样上层片石碎基础模板安装
