《桥梁紧急施工实施方案范文.docx》由会员分享，可在线阅读，更多相关《桥梁紧急施工实施方案范文.docx（18页珍藏版）》请在第壹文秘上搜索。

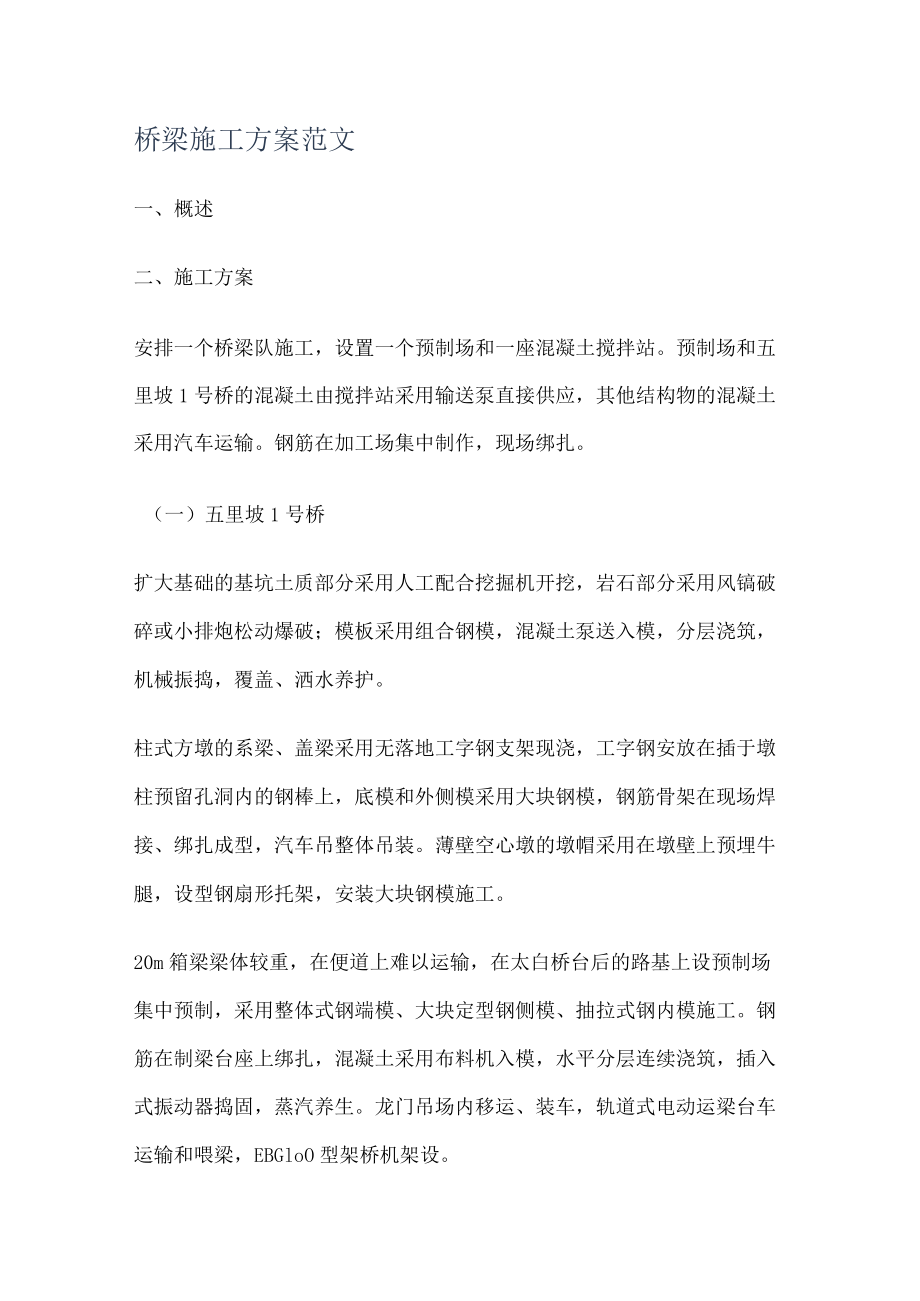

1、桥梁施工方案范文一、概述二、施工方案安排一个桥梁队施工，设置一个预制场和一座混凝土搅拌站。预制场和五里坡1号桥的混凝土由搅拌站采用输送泵直接供应，其他结构物的混凝土采用汽车运输。钢筋在加工场集中制作，现场绑扎。（一）五里坡1号桥扩大基础的基坑土质部分采用人工配合挖掘机开挖，岩石部分采用风镐破碎或小排炮松动爆破；模板采用组合钢模，混凝土泵送入模，分层浇筑，机械振捣，覆盖、洒水养护。柱式方墩的系梁、盖梁采用无落地工字钢支架现浇，工字钢安放在插于墩柱预留孔洞内的钢棒上，底模和外侧模采用大块钢模，钢筋骨架在现场焊接、绑扎成型，汽车吊整体吊装。薄壁空心墩的墩帽采用在墩壁上预埋牛腿，设型钢扇形托架，安装大

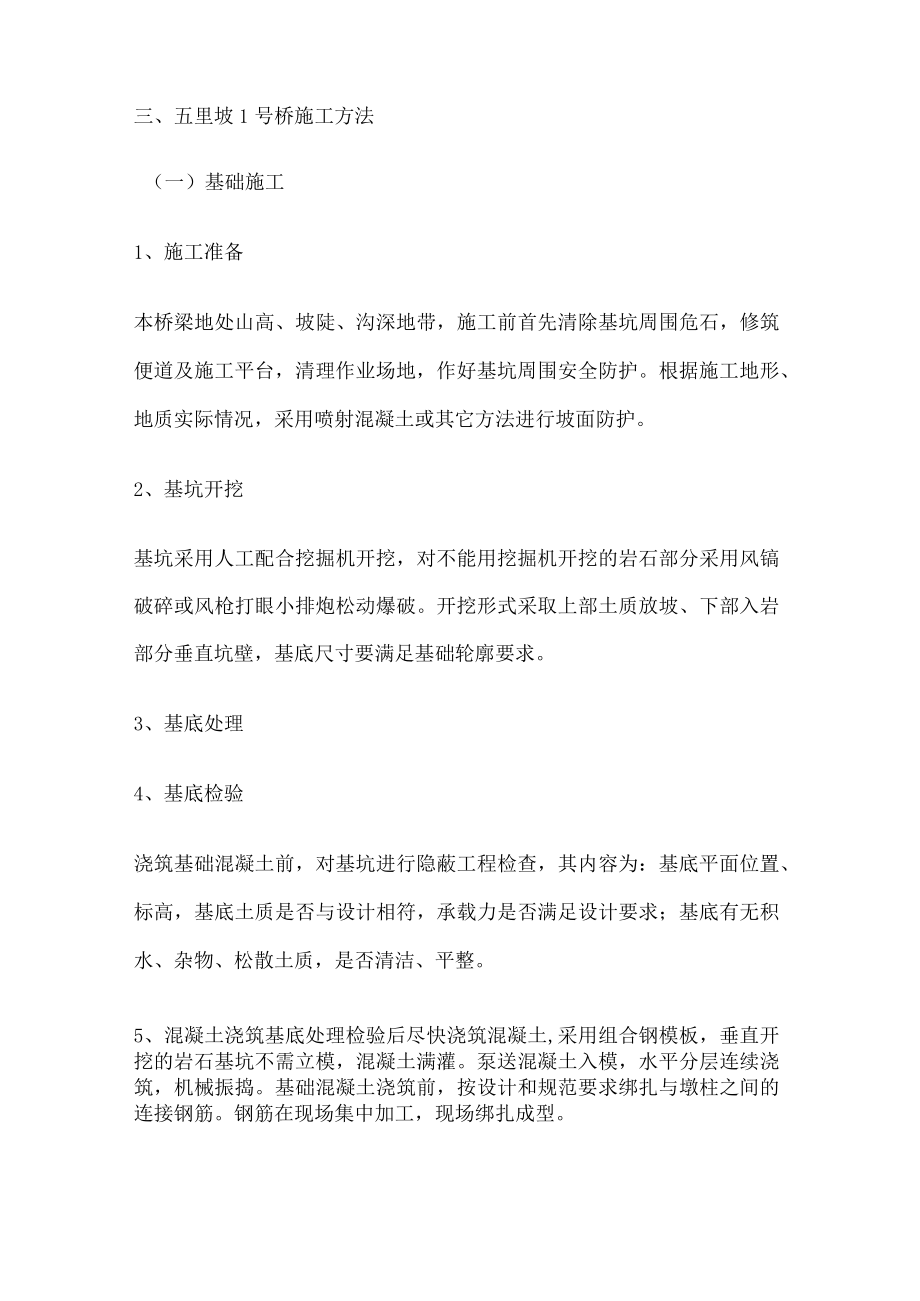

2、块钢模施工。20m箱梁梁体较重，在便道上难以运输，在太白桥台后的路基上设预制场集中预制，采用整体式钢端模、大块定型钢侧模、抽拉式钢内模施工。钢筋在制梁台座上绑扎，混凝土采用布料机入模，水平分层连续浇筑，插入式振动器捣固，蒸汽养生。龙门吊场内移运、装车，轨道式电动运梁台车运输和喂梁，EBGloO型架桥机架设。三、五里坡1号桥施工方法（一）基础施工1、施工准备本桥梁地处山高、坡陡、沟深地带，施工前首先清除基坑周围危石，修筑便道及施工平台，清理作业场地，作好基坑周围安全防护。根据施工地形、地质实际情况，采用喷射混凝土或其它方法进行坡面防护。2、基坑开挖基坑采用人工配合挖掘机开挖，对不能用挖掘机开挖的
3、岩石部分采用风镐破碎或风枪打眼小排炮松动爆破。开挖形式采取上部土质放坡、下部入岩部分垂直坑壁，基底尺寸要满足基础轮廓要求。3、基底处理4、基底检验浇筑基础混凝土前，对基坑进行隐蔽工程检查，其内容为：基底平面位置、标高，基底土质是否与设计相符，承载力是否满足设计要求；基底有无积水、杂物、松散土质，是否清洁、平整。5、混凝土浇筑基底处理检验后尽快浇筑混凝土,采用组合钢模板，垂直开挖的岩石基坑不需立模，混凝土满灌。泵送混凝土入模，水平分层连续浇筑，机械振捣。基础混凝土浇筑前，按设计和规范要求绑扎与墩柱之间的连接钢筋。钢筋在现场集中加工，现场绑扎成型。6、混凝土养护混凝土浇筑完毕收浆后，及时采用麻袋片

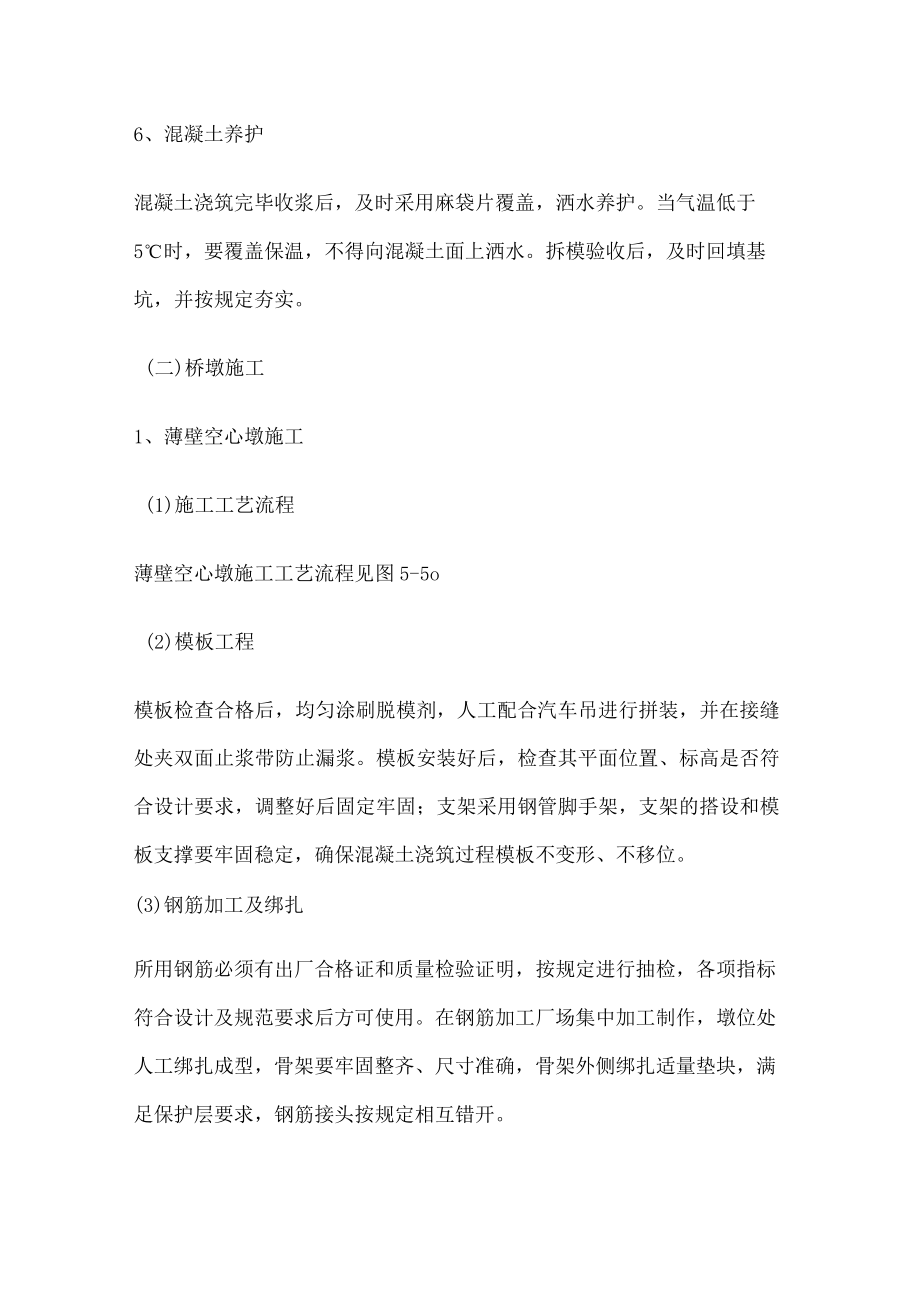

4、覆盖，洒水养护。当气温低于5时，要覆盖保温，不得向混凝土面上洒水。拆模验收后，及时回填基坑，并按规定夯实。(二)桥墩施工1、薄壁空心墩施工(1)施工工艺流程薄壁空心墩施工工艺流程见图5-5o(2)模板工程模板检查合格后，均匀涂刷脱模剂，人工配合汽车吊进行拼装，并在接缝处夹双面止浆带防止漏浆。模板安装好后，检查其平面位置、标高是否符合设计要求，调整好后固定牢固；支架采用钢管脚手架，支架的搭设和模板支撑要牢固稳定，确保混凝土浇筑过程模板不变形、不移位。(3)钢筋加工及绑扎所用钢筋必须有出厂合格证和质量检验证明，按规定进行抽检，各项指标符合设计及规范要求后方可使用。在钢筋加工厂场集中加工制作，墩位处
5、人工绑扎成型，骨架要牢固整齐、尺寸准确，骨架外侧绑扎适量垫块，满足保护层要求，钢筋接头按规定相互错开。(4)混凝土浇筑及养护因薄壁空心墩的壁厚仅35Cnb为便于施工操作，墩身混凝土采用分段依次向上浇筑，分段高度根据外模高度尺寸取3m,外模和内模循环依次向上倒用。混凝土在搅拌站集中拌制，泵送入模，落差大于2m时设置串筒或导管。浇筑前，对支撑、模板、钢筋及预埋件进行检查，模板内的杂物、积水和钢筋上的污垢要清理干净。混凝土采用分层浇筑，分层厚度不宜超过30cm,插入式振动器捣固密实。浇筑完毕后，采用麻袋片覆盖，洒水养护，拆模后用塑料薄膜包裹保温、保湿养护至设计要求，当外界气温低于+5时，覆盖保温，不
6、得洒水。(5)墩帽施工进行墩身顶部施工时，在墩壁上预埋墩帽支架牛腿固定螺栓，拆除墩身模板后，设型钢扇形托架，与墩身预埋螺栓连接牢固，在托架上铺垫方木。底模和侧模采用拼装式大块定型钢模。钢筋在加工场集中制作，人工在底模上绑扎成型。混凝土采用泵送入模，分层浇筑，及时覆盖，按规定养生，最后施作支座垫石。2、柱式方墩施工(1)墩身施工(2)系梁、盖梁施工系梁、盖梁均采用无落地工字钢支架施工。墩身施工时，在系梁、盖梁的下部墩身上预留孔洞，插入钢棒作为支架的支撑构件。底模和外侧模采用大块定型钢模，钢筋骨架在现场焊接、绑扎成型，汽车吊整体吊装。混凝土采用泵送入模，分层浇筑，插入式振动器振捣，麻袋片覆盖、洒水
7、养护。(三)桥台施工两桥台均为现浇混凝土重力式，台身和侧墙分开施工。模板采用大块组合钢模，一次拼装成型。泵送混凝土入模，分层连续浇筑，机械振捣，覆盖、洒水养护。台帽采用定型钢模施工，混凝土一次浇筑成型。(四)箱梁施工本桥共有24片20m后张法预应力混凝土箱梁，最大吊装重量为50、23t,在太白桥台后的路基上设预制场集中预制。1、箱梁预制(1)施工工艺流程后张法混凝土箱梁预制施工工艺流程见图5-6o(2)制梁台座与底模(3)模板设计与加工模板设计时要考虑预应力张拉后的梁体压缩量，要具有足够的强度、刚度和稳定性。委托专业厂家制作，加工时严格控制下料、弯制和焊接工艺，保证梁体各部位结构尺寸正确及预埋
8、件位置准确。端模采用整体式定型钢模，侧模采用拼装式大块定型钢模，面板厚均为6mm钢板，内模采用特制抽拉式钢模。(4)钢筋加工与绑扎钢筋集中加工，在台座上绑扎成型。先绑扎底板和腹板钢筋，待底板和腹板混凝土浇筑完毕后，绑扎顶板钢筋。钢筋绑扎时设置波纹管定位网片，确保预应力孔道位置准确，同时做好支座预埋钢板、防撞护栏的锚固钢筋、预应力束波纹管、锚垫板等的预埋工作。(5)模板安装与拆除采用龙门吊配合人工安装与拆除模板。安装时要做到位置准确，连接紧密，侧模与底模、端模密贴不漏浆。在梁体混凝土终凝后，确保内模拆除不导致混凝土塌陷时，通过抽拉装置拆除内模。梁体混凝土强度达到拆除外模要求后，通过安装在模板上的
9、脱模器使侧模和端模脱离梁体。拆模时严禁重击或硬撬，避免造成模板局部变形或损坏梁体混凝土棱角。(6)混凝土的浇筑箱梁混凝土在搅拌站集中拌制，输送泵泵送，通过布料机入模浇筑，一次连续浇筑成型。顺序为：底板和腹板钢筋绑扎一底板混凝土浇筑一安装内模一腹板混凝土浇筑一绑扎顶板钢筋一顶板混凝土浇筑一养护。梁体混凝土浇筑由一端向另一端进行，分层厚不大于25cm,插入式振动器捣固密实。当浇筑至梁体末端3m时，下料从梁体末端往中间进行，保证混凝土在距端部3左右时收口。在底板混凝土初凝前必须浇筑完腹板、顶板混凝土。(7)混凝土的养护因箱梁预制场地设在桥头路基上，待路基挖填成型后才能建场预制，且考虑施工规范对梁体出
10、坑到架设连接形成整体不超过90天的要求，箱梁预制安排在冬季施工。梁体混凝土原材料按规范冬期要求进行加热、预热和拌制。混凝土浇筑完成且收浆抹面后，立即采用保暖帆布棚罩覆盖、通蒸汽养护。蒸汽养护结束后进入常温养护阶段，采用在梁体上喷涂养护剂的方法进行，常温养护时间不小于5天。(8)预应力筋安装及张拉箱梁的预应力筋为高强钢丝，锚具为锁头锚。单束预应力筋由28根中5钢丝组成，张拉控制力为61、6t,超张拉力为64、7to预应力筋安装及张拉在保温棚罩内进行，保证在510气温条件下张拉。(9)孔道压浆(10)梁体封端按图纸设计要求，对需在预制场进行封端的边孔箱梁封端，先将梁体端面混凝土凿毛，用清水冲洗干净
11、，绑扎钢筋网，立封端模板，浇筑封端混凝土，机械振捣。(11)移梁存放2、箱梁运输因预制场设在该桥太白桥台后的路基上，采用2台50t轨道式电动运梁台车运输，箱梁在运梁台车上要垫稳支牢，以防倾倒或扭曲破坏，支点要靠近梁端支座附近。在运梁台车上设置转盘，梁体可以通过转盘与运梁台车之间产生相对自由转动，确保运梁安全。3、箱梁架设箱梁由太白向鹦鸽方向架设，采用EBGlOO型架桥机。该机额定起重量IOOt,适用坡度5%,边梁可一次架设到位。架桥机在桥台后的路基上采用预制场的301龙门吊和16t汽车吊拼装成型，并做吊梁试验，各项指标满足要求后方可进行架梁。架桥机架设箱梁施工工艺流程见图5-7o4、箱梁连续当
12、全桥箱梁架设完毕后，逐孔连接梁体翼缘板、端横隔板、墩顶楔形湿接头处之间的连接钢筋，支模浇筑湿接头处混凝土，模板采用涂塑竹胶板制作，支架采用钢管和方木。当现浇的混凝土均达到设计强度后，同步对称拆除桥墩处的临时支架和模板，拆除时间尽可能相同，完成箱梁连续化。（五）桥面系施工桥面铺装为C40防水混凝土，铺装前将梁体桥面基层凿毛并清理干净，钢筋在桥面上现场绑扎，混凝土集中拌制，机动翻斗车运输，人工摊铺整平，振动梁振压密实。按设计要求预留泄水管安装孔和伸缩缝安装槽。防撞护栏采用拼装式定型钢模施工，现场绑扎钢筋，混凝土分段现浇，按施工图间距设置断缝，按设计设置预埋件，钢支架进行防锈、防蚀处理。一、下部结构
13、1、钻孔灌注桩施工工艺先填写书面开工申请报告，经监理工程师批准后方可开工。以监理工程师签认的导线点为基准点，用红外线测距仪放样。准确放出桩位后埋设护筒，经监理工程师复核无误后，用经纬仪引出桩位控制桩。钻孔拟采用回旋钻。钻机就位首先安装好钻架及起吊系统，将钻机调平。钻杆位置偏差不得大于2厘米，钻进中经常检查转盘，如有倾斜或位移，及时调整纠正。钻孔所用泥浆现场调制，储存在泥浆池中备用。钻进过程中要检查孔径和垂直度等并做好钻孔记录。清孔：钻孔深度符合设计要求后，迅速通知监理工程师验孔，合格后立即进行清孔。清孔采用换浆法。安设钢筋笼：钢筋笼按照设计图纸在钢筋班集中下料现场成型，根据需要长度分成2-3节
14、，钢筋笼要焊接牢固，吊孔结实，主筋、箍筋位置准确。钢筋笼标高偏差不得大于5厘米。灌注水下砂采用拌合楼拌制，罐车运输，并输送至导管内。灌注前首先安装好导管。安装导管时应将连接螺栓对称拧紧，防止漏气。导管应随安装随放入孔中，直到导管底口距孔底40厘米左右为宜，然后安装好漏斗和提板软垫。碎应严格按照批准的配合比进行拌合，拌合时严格控制材料计量、拌合时间、准确的碎水灰比、和易性和坍落度。碎灌注时，计算好首批碎数量，保证将导管底口封住。正常灌注后，严禁中途停工。灌注时要经常探测碎面的高度，计算导管埋深，指挥导管的提升和拆除，作好记录。导管埋深应控制在3-6米，最大埋深不能超过8米。碎灌到最后，预留不小于
15、50厘米的桩头，以确保桩顶碎质量。灌注时，做好碎试件，以便检验役强度。当桩身碎强度达到80%以上时，即可开挖桩头凿除多余部分，使桩顶碎表面符合要求。2、系梁、承台施工工艺基础开挖先初步放样，划出系梁和承台边界，用机械配合人工开挖，人工清理四周及基底。对基底进行夯实，然后按图铺设碎垫层。测量放样下部承台，系梁至墩台帽各部分开工前，进行准确中线放样，并在纵横轴线上引出控制桩，控制钢筋绑孔和模板调整，严格控制好各部顶面标lo钢筋下料成型及绑孔支模板承台和系梁模板均采用万能组合钢模拼装，用槽钢或角铁做肋。底口、中部、上部均用20对拉螺杆，外侧用方木支撑固定。墩身采用工厂加工的定型钢模板。盖梁、台帽模板均采用大尺寸钢模板。模板拼装时严格按照设计图纸尺寸作业，垂直度、轴线偏差、标高均应满足技术规范规定。盖梁、台帽施工中，及碗扣式支架做支架基础，支架支撑于系梁或承台上。支架顶用工字钢作横梁，上面铺设底模，然后进行侧模的拼装工作。浇注碎钢筋、模板经监理工程师检查合格后，开始浇注碎。碎采取集中拌合，罐车运输。拌合中严格控制材料计量，并对拌合出的碎进行坍落度测定。承台、系梁、墩台柱和墩台帽均采用吊车吊斗浇注。浇注中控制好每层浇注厚度，防止漏振和过振，保证役密实度。碎浇注要连续进行，中间因故间断不能超过前层佐的初凝时间，碎浇注到顶面，应按要求修整、抹平。养生碎浇注后要
