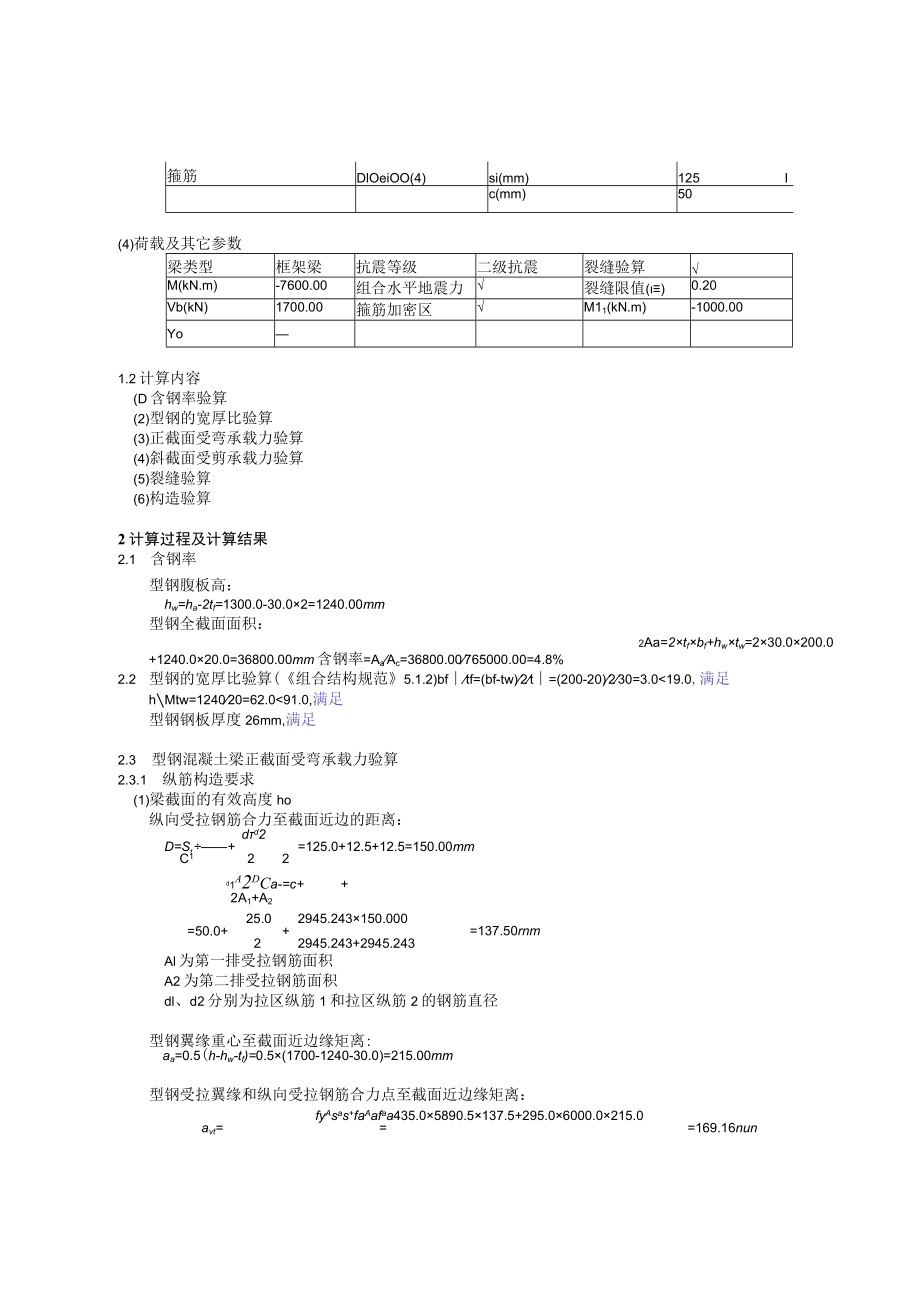

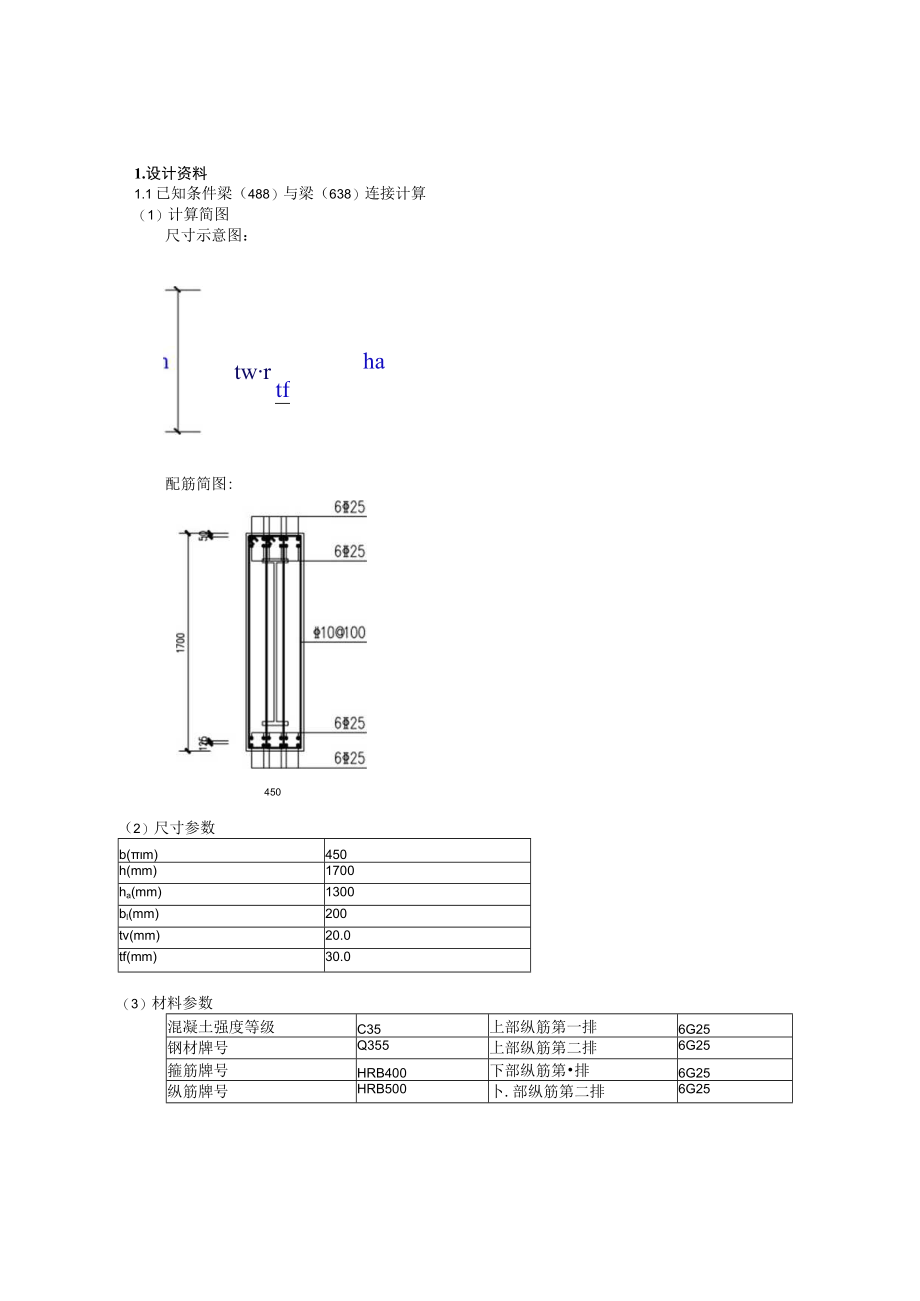

1、1.设计资料1.1已知条件梁（488）与梁（638）连接计算（1）计算简图尺寸示意图：twrhatf配筋简图:450（2）尺寸参数b(m)450h(mm)1700ha(mm)1300bl(mm)200tv(mm)20.0tf(mm)30.0（3）材料参数混凝土强度等级C35上部纵筋第一排6G25钢材牌号Q355上部纵筋第二排6G25箍筋牌号HRB400下部纵筋第排6G25纵筋牌号HRB500卜.部纵筋第二排6G25箍筋DlOeiOO(4)si(mm)125Ic(mm)50(4)荷载及其它参数梁类型框架梁抗震等级二级抗震裂缝验算M(kN.m)-7600.00组合水平地震力裂缝限值()0.20Vb
2、(kN)1700.00箍筋加密区M11(kN.m)-1000.00Yo1.2计算内容(D含钢率验算(2)型钢的宽厚比验算(3)正截面受弯承载力验算(4)斜截面受剪承载力验算(5)裂缝验算(6)构造验算2计算过程及计算结果2.1 含钢率型钢腹板高：hw=ha-2tf=1300.0-30.02=1240.00mm型钢全截面面积：2Aa=2tfbf+hwtw=230.0200.0+1240.020.0=36800.00mm含钢率=AaAc=36800.00765000.00=4.8%2.2 型钢的宽厚比验算(组合结构规范5.1.2)bftf=(bf-tw)2t=(200-20)230=3.019.0
3、,满足hMtw=124020=62.0Iho=O.15OX1530.84=230.00mm,3商足1.26 x=563.10mmB2ho=96O1530.84=1470.00mm,满足Maw-2(.*1+J2)-(,1+,2)+2.5；-(1.25,)-tvh0OX(O1502+09602)(0150+0.960)+2.50.294-(1.250.294)220.01530.842295.0=(-522.558)106N.mm=(-522.558)kN.m450.481530.837-2lM=if*fehx(0-2)+v(h0-aS)+faAaj(hQ-a)+Maw+435.0 5890.48
4、6 ( 1530.8 - 137.500 ) + 295.0 X 6000=1.0016.7450450.480.75=13062.191106N.mm=13062.191kN.m/=7600.000kN.mM=13062.191kN.m截面受弯承载力验算满足注：承载力抗震调整系数根据组合结构规范表4.3.3,YRE=O.75。根据组合结构设规范JGJI38-2016中的第5.2.1条，用理正工具箱计算钢梁承担的弯矩值为522.558KN.Me对此弯矩放大考虑梁梁连接节点弯矩值。主次梁连接固接第一种:腹板伸入采用钢截面：WH1400X200X20X30采用钢截面：WH1300X200X20X3
5、0次梁钢号:Q355梁翼缘塑性截面模量/全截面塑性截面模量：0.498=0.7算法：翼缘和腹板共同承担弯矩，腹板还承担剪力次梁翼缘与主梁翼缘对接焊缝验算：焊缝强度设计值Fcw=295.00Nmm2次梁翼缘与主梁翼缘的对接焊缝最大应力158.44Nun2=Few,设计满足腹板螺栓连接验算结果：螺栓验算采用的组合号：1采用精确设计法设计，腹板连接考虑弯矩对应的内力：M=792.71kN*m;N=0.00kN;V=500.00kN采用109级摩擦型高强螺栓连接螺栓直径D=20mm高强度螺栓连接处构件接触面处理方式：喷硬质石英砂或铸钢棱角砂接触面抗滑移系数u=0.45高强螺栓预拉力P=155.00kN
6、螺栓单面抗剪承载力设计值Nvb=62.77kN螺栓承受的最大剪力Ns=58.59kNNvb,设计满足主梁腹板侧螺栓验算：腹板螺栓排列（平行于梁轴线的称为“行”）:行数：17,螺栓的行间距：66mm,螺栓的行边距：57mm列数：4,螺栓的列间距：70mm,螺栓列列边距：40mm连接件验算：连接板尺寸：BXHXT=95X1240x22构件抗拉强度设计值：f=295.00Nmm2抗剪强度设计值：fv=170.00Nmm2连接角焊缝强度FfW=200.00Nmm2连接件净截面最大正应力：223.37Nmm2f=295.00Nmm2,设计满足连接件净截面平均剪应力：28.55Nmm2Fv=170.00N
7、m2,设计满足次梁端部连接验算：次梁净截面正应力计算采用的组合号：1采用精确设计法设计，腹板连接考虑弯矩对应的内力组合（分配后）：M=792.71kN*m;N=O.OOkN构件抗拉强度设计值：f=295.00Nmm2抗剪强度设计值：fv=170.00Nmm2次梁腹板净截面最大正应力：245.71Nmm2=f,设计满足次梁腹板净截面剪应力计算采用的组合号：1采用精确设计法设计，腹板连接考虑弯矩对应的内力组合：V=500.00kN次梁腹板净截面平均剪应力：31.41Nmm2=fv,设计满足次梁到主梁腹板的距离e=15mm加劲肋与主梁的连接焊缝：加劲肋与主梁腹板的连接焊缝Hf=24mm加劲肋与主梁翼缘的连接焊缝Hf=30mm焊缝强度设计值Fcw=200.00Nmm2加劲肋与主梁围焊缝最大应力76.24Nmm2=Few,设计满足
