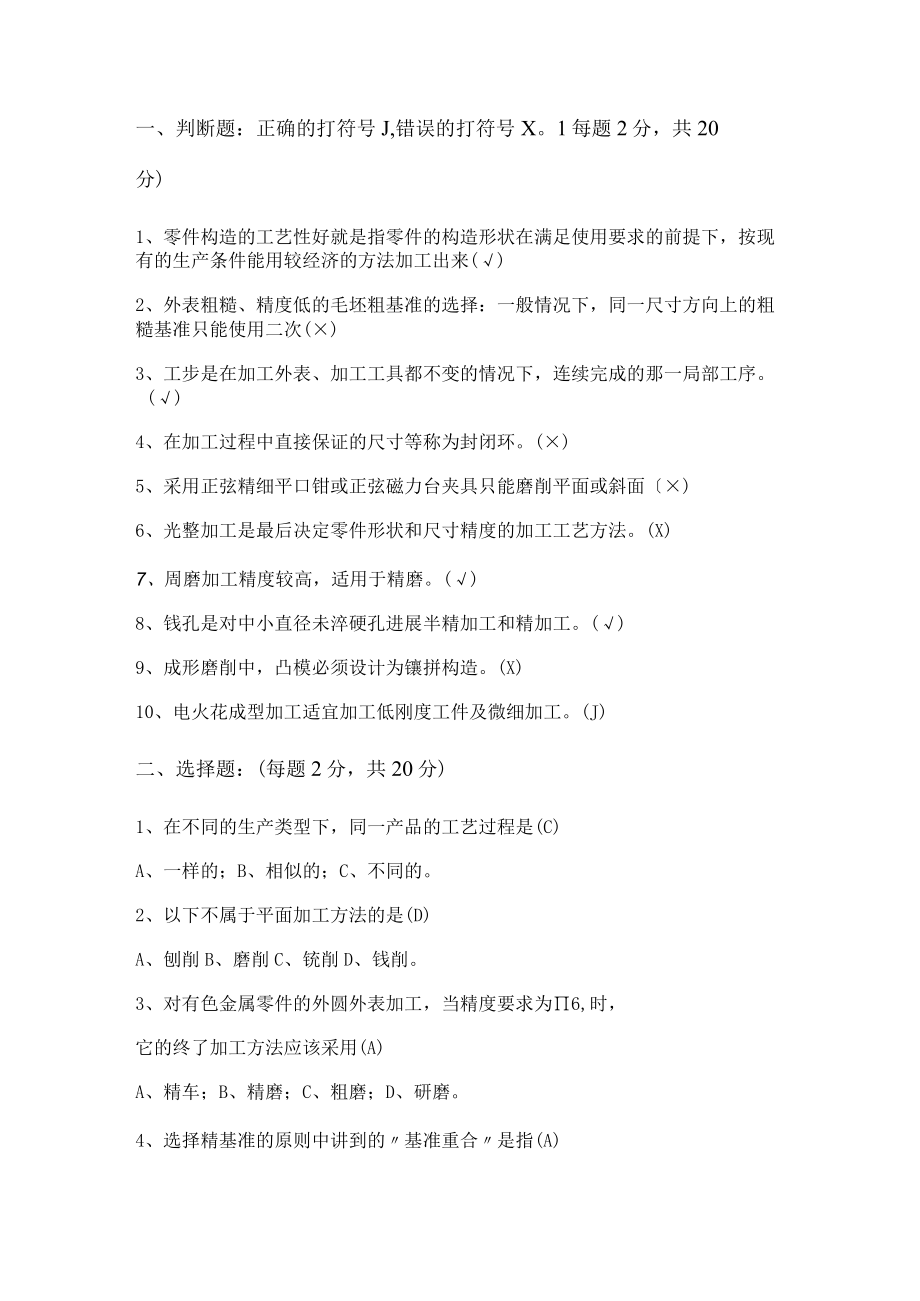

1、一、判断题：正确的打符号J,错误的打符号X。1每题2分，共20分)1、零件构造的工艺性好就是指零件的构造形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来()2、外表粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次()3、工步是在加工外表、加工工具都不变的情况下，连续完成的那一局部工序。()4、在加工过程中直接保证的尺寸等称为封闭环。()5、采用正弦精细平口钳或正弦磁力台夹具只能磨削平面或斜面)6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。(X)7、周磨加工精度较高，适用于精磨。()8、钱孔是对中小直径未淬硬孔进展半精加工和精加工。(
2、)9、成形磨削中，凸模必须设计为镶拼构造。(X)10、电火花成型加工适宜加工低刚度工件及微细加工。(J)二、选择题：(每题2分，共20分)1、在不同的生产类型下，同一产品的工艺过程是(C)A、一样的；B、相似的；C、不同的。2、以下不属于平面加工方法的是(D)A、刨削B、磨削C、铳削D、钱削。3、对有色金属零件的外圆外表加工，当精度要求为6,时，它的终了加工方法应该采用(A)A、精车；B、精磨；C、粗磨；D、研磨。4、选择精基准的原则中讲到的基准重合是指(A)A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工外表本身作为精基准5、以下适合线切割加工

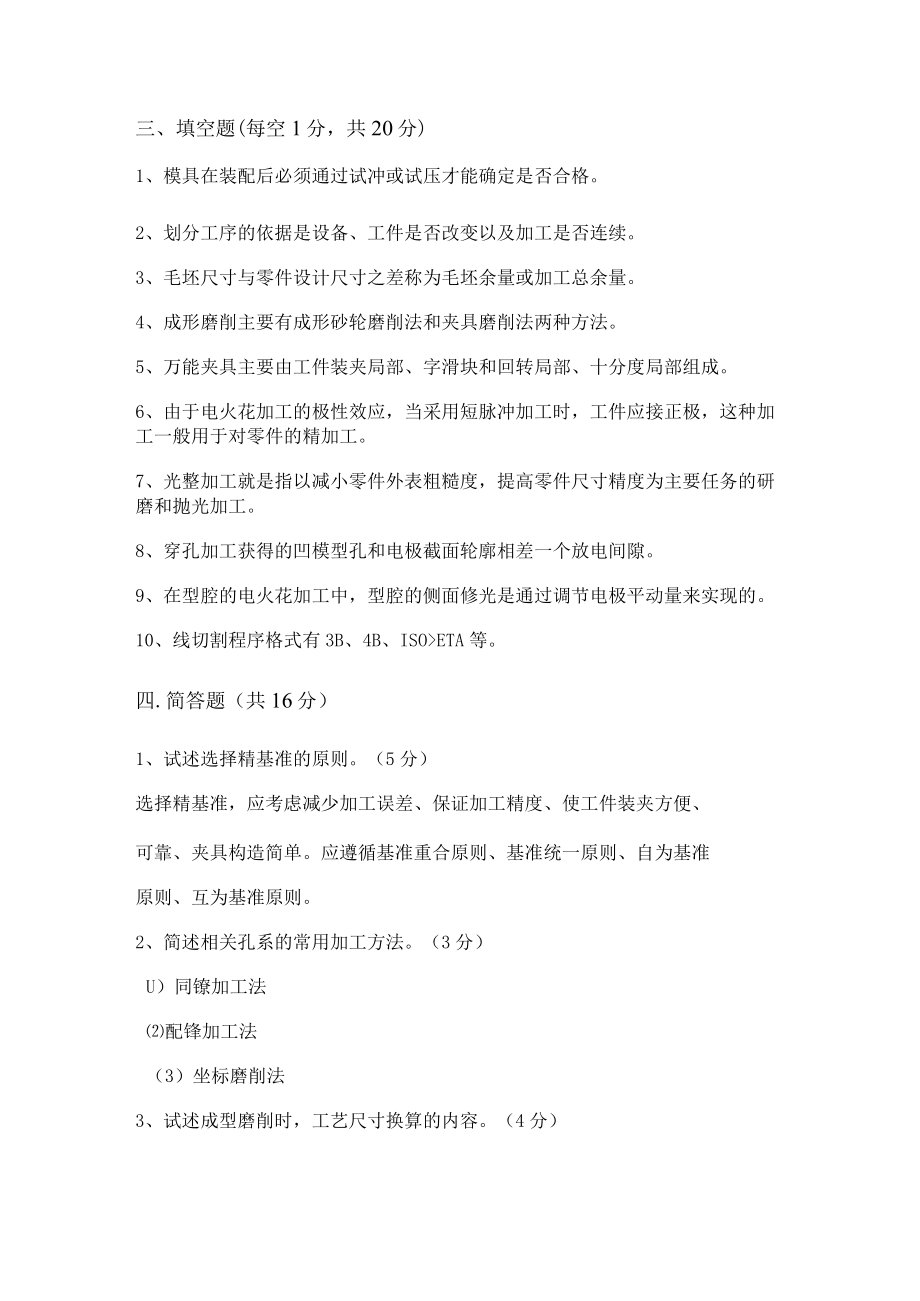

3、的对象是(C)A、阶梯孔、阶梯轴；B、型腔；C、成型刀、样板；D、非导电材料。7、电火花加工凹模型孔是利用(C)之间脉冲放电产生电腐蚀现象的原理而进展的。A.工作液与工件；B.工作液与工具电极；C.工件与工具电极。8、用坐标键床加工孔系，其外表粗糙度可达(B)A；B、；C、o9、模具电火花穿孔加工常用的电极构造形式有(A)0A、整体式B、多电极式C、镶拼式D、组合式10、如图1所示，加工直径为D和长度为L的外圆时用三爪自定心卡盘夹持工件，工件(A)是定位基准。A. a面B. b面C. c面D. d面三、填空题(每空1分，共20分)1、模具在装配后必须通过试冲或试压才能确定是否合格。2、划分工序
4、的依据是设备、工件是否改变以及加工是否连续。3、毛坯尺寸与零件设计尺寸之差称为毛坯余量或加工总余量。4、成形磨削主要有成形砂轮磨削法和夹具磨削法两种方法。5、万能夹具主要由工件装夹局部、字滑块和回转局部、十分度局部组成。6、由于电火花加工的极性效应，当采用短脉冲加工时，工件应接正极，这种加工一般用于对零件的精加工。7、光整加工就是指以减小零件外表粗糙度，提高零件尺寸精度为主要任务的研磨和抛光加工。8、穿孔加工获得的凹模型孔和电极截面轮廓相差一个放电间隙。9、在型腔的电火花加工中，型腔的侧面修光是通过调节电极平动量来实现的。10、线切割程序格式有3B、4B、ISOETA等。四.简答题（共16分）
5、1、试述选择精基准的原则。（5分）选择精基准，应考虑减少加工误差、保证加工精度、使工件装夹方便、可靠、夹具构造简单。应遵循基准重合原则、基准统一原则、自为基准原则、互为基准原则。2、简述相关孔系的常用加工方法。（3分）U）同镣加工法配锋加工法（3）坐标磨削法3、试述成型磨削时，工艺尺寸换算的内容。（4分）（1）确定各工艺中心和工艺坐标12)计算各工艺中心的坐标尺寸(3)各平面至对应中心的垂直距离(4)各平面对所选定坐标轴的倾斜角度以及*些圆弧的圆心角4、简述电火花成形加工的根本条件。(4分(1)计算各工艺中心的坐标尺寸脉冲电源提供瞬时脉冲性放电12)脉冲放电必须有足够的放电能量(3)工具电极和
6、工具之间必须保持一定的放电间隙(4)火花放电必须在一定绝缘性能的液体介质中进展1、简述切削加工顺序安排应遵循的原则。(4分)(1)零件分段加工时，应遵循先粗后精的加工顺序。(2)先加工基准外表，后加工其它外表。(3)先加工主要外表，后加工次要外表。(4)先加工平面，后加工内孔。2、试述粗基准的选择原则应注意的问题。(5分)(1)为了保证加工外表与不加工外表的位置尺寸要求，应选不加工外表作粗基准；(2)假设要保证*加工外表切除的余量均匀，应选该外表作粗基准；(3)为保证各加工外表都有足够的加工余量，应选择毛坯余量小的外表作粗基准；(4)选作粗基准的外表，应尽可能平整，不能有飞边、浇注系统、冒口或
7、其它缺陷，使工件定位可靠，夹紧方便；(5)一般情况下粗基准不重复使用。3、简述制定工艺规程的根本原则。(3分)保证以最低的生产本钱和最高的生产效率，可靠地加工出符合设计图样要求的产品。4、简述电火花线切割加工的根本原理。（4分利用移动的细金属线或各种镀层金属线作电极代替电火花穿孔德成形电极，在线电极和工件之间加上脉冲电压，工件接脉冲电源的正极，电极丝接负极，同时在线电极和工件之间浇注矿物油、乳化液或去离子水等工作液，利用工作台带开工件相对电极丝沿预定方向移动，电极对工件进展脉冲火花放电，将金属蚀除。五.计算题（共8分）1 .如图1所示，在工艺尺寸链简图中A=40mm,A2=IOOmm,封闭环为
8、A2。试判断其增、减环，并求出Ao的根本尺寸和其偏差。图1解：（1）从封闭环开场，按顺时针环绕尺寸链图，平行于各尺寸画出箭头，箭头方向与封闭环相反的为增环，箭头方向一样的为减环。按照这一方法可判定Ao是增环,Al是减环。mJT-I根据式UlUm+1可得IOo=4厂40则ACl=I40mmm-1EIAi计算A。的上偏差ESA工=EESXLE根据式Ult=m+l可得02=ES4-(-005)则ESA=O.15mm根据式mn-1EIA1=JEIAt-EESAiUl=+l计算AO的下偏差可得-0.05则E74=_（L15mm六.编程题（共16分）编制如下列图凸模线切割程序，采用3B代码编程，切割起点为
9、0,引入段长度0A=5mm,加工顺序O-A-B-CfD-A-0,选用铝丝直径为0.12mm,单边放电间隙=0.01mm（尖角处不需加过渡圆弧）3B格式(1)如下列图，以。点为坐标原点建立坐标系确定补偿距离。(3)确定各交点坐标。作辅助线CE、CF如下列图。其中，CE=30mm,CF=50mm,则在直角三角形CEF中，EF=40mmo各交点坐标如下：A(,0),B(45,0),C55.,90)D(-5,90E25,90)F(25,50(4)选择切割起点及切割顺序。切割起点为0点。切割顺序为：OfAfBfCfDfAfO编写程序序号B*BYBJGZ备注1B4930BB4930G*L1切入2B40000BB40000G*Ll3B10000B90000B90000GYLl4B30000B40000B60000G*NRl5B10000B90000B900001一一GYL46B4930B0B4930G*L3退出7D停机
