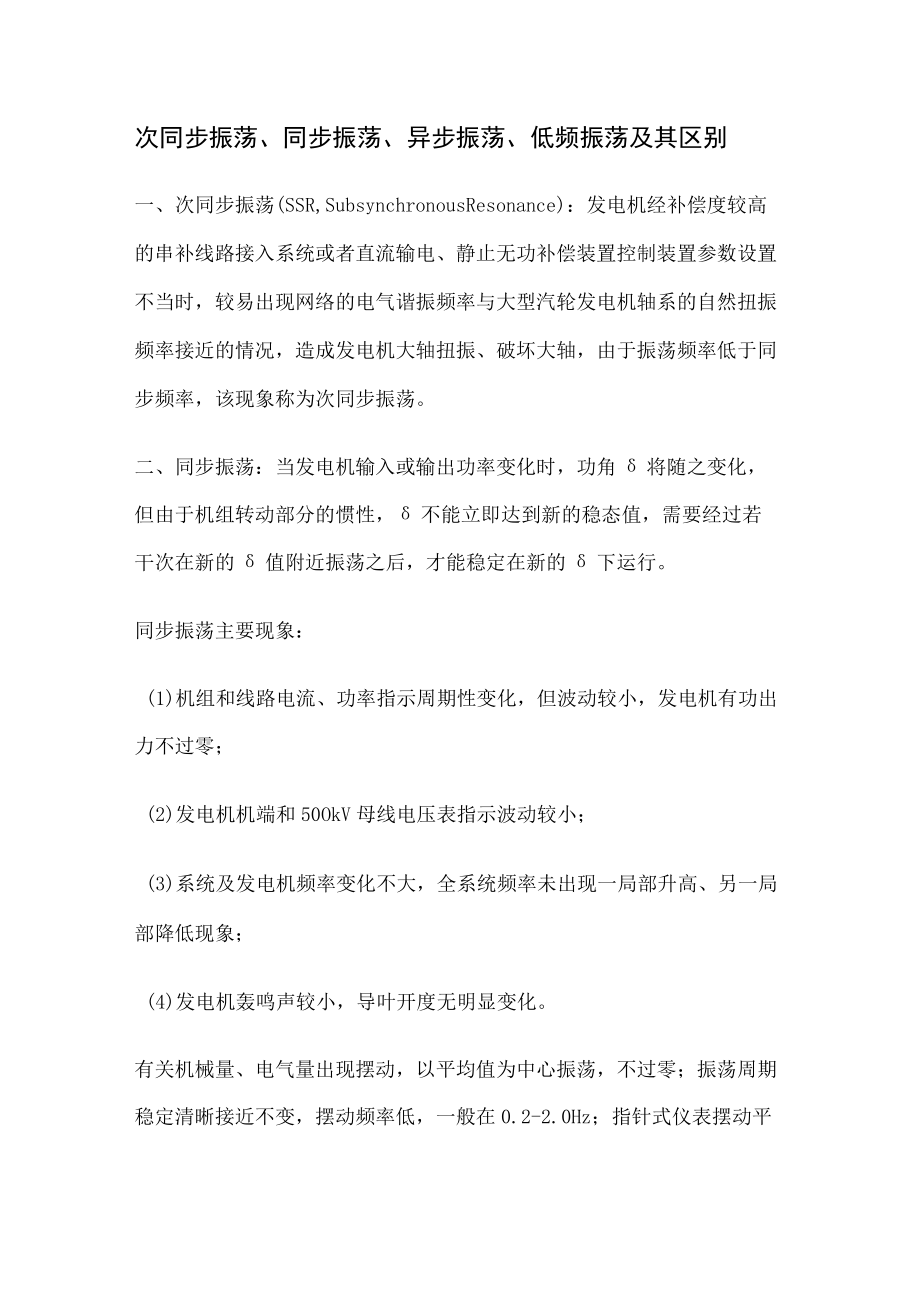

1、次同步振荡、同步振荡、异步振荡、低频振荡及其区别一、次同步振荡(SSR,SubsynchronousResonance)：发电机经补偿度较高的串补线路接入系统或者直流输电、静止无功补偿装置控制装置参数设置不当时，较易出现网络的电气谐振频率与大型汽轮发电机轴系的自然扭振频率接近的情况，造成发电机大轴扭振、破坏大轴，由于振荡频率低于同步频率，该现象称为次同步振荡。二、同步振荡：当发电机输入或输出功率变化时，功角将随之变化，但由于机组转动部分的惯性，不能立即达到新的稳态值，需要经过若干次在新的值附近振荡之后，才能稳定在新的下运行。同步振荡主要现象：(1)机组和线路电流、功率指示周期性变化，但波动较小

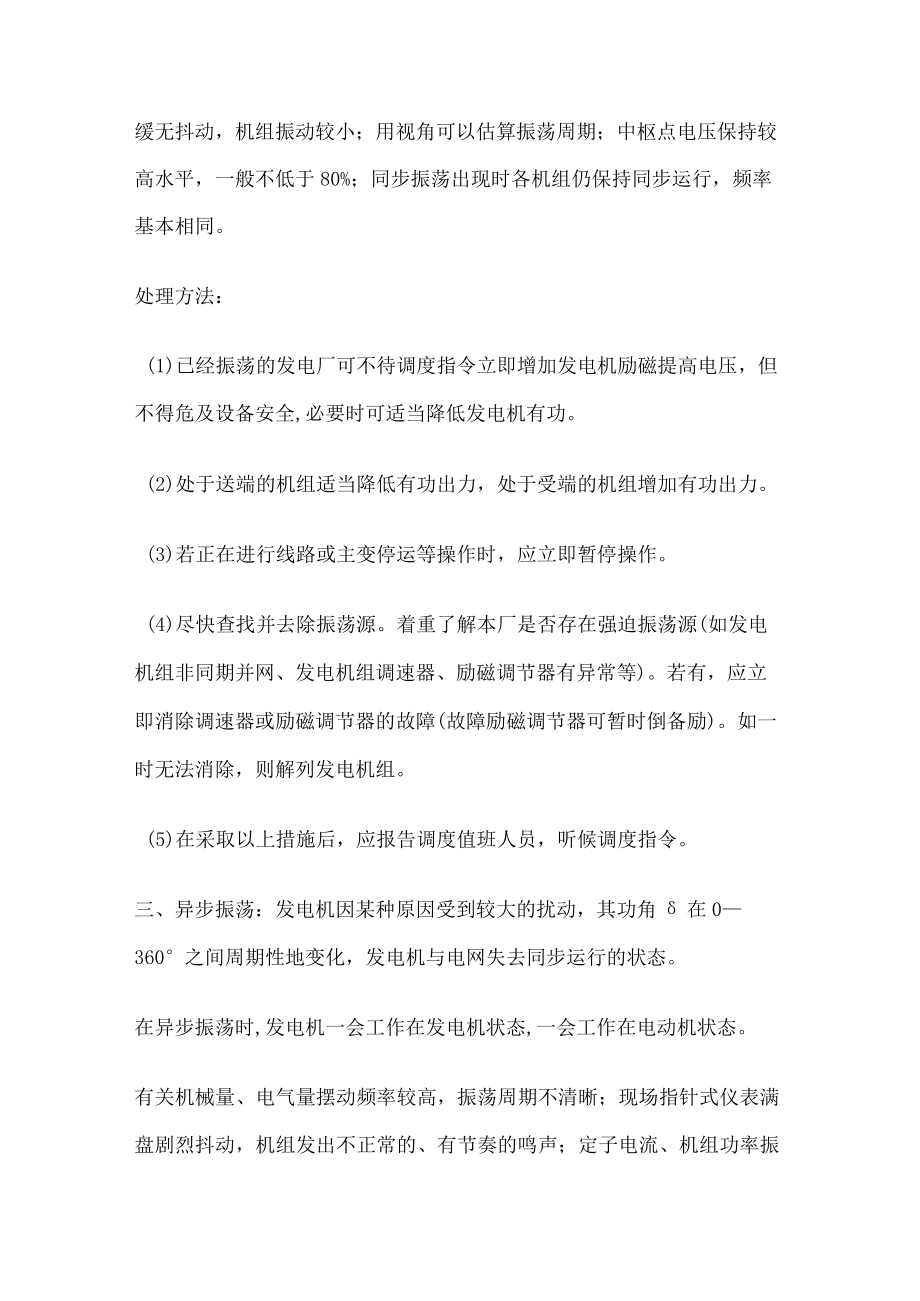

2、，发电机有功出力不过零；(2)发电机机端和50OkV母线电压表指示波动较小；(3)系统及发电机频率变化不大，全系统频率未出现一局部升高、另一局部降低现象；(4)发电机轰鸣声较小，导叶开度无明显变化。有关机械量、电气量出现摆动，以平均值为中心振荡，不过零；振荡周期稳定清晰接近不变，摆动频率低，一般在0.2-2.0Hz；指针式仪表摆动平缓无抖动，机组振动较小；用视角可以估算振荡周期；中枢点电压保持较高水平，一般不低于80%；同步振荡出现时各机组仍保持同步运行，频率基本相同。处理方法：(1)已经振荡的发电厂可不待调度指令立即增加发电机励磁提高电压，但不得危及设备安全,必要时可适当降低发电机有功。(2
3、)处于送端的机组适当降低有功出力，处于受端的机组增加有功出力。(3)若正在进行线路或主变停运等操作时，应立即暂停操作。(4)尽快查找并去除振荡源。着重了解本厂是否存在强迫振荡源(如发电机组非同期并网、发电机组调速器、励磁调节器有异常等)。若有，应立即消除调速器或励磁调节器的故障(故障励磁调节器可暂时倒备励)。如一时无法消除，则解列发电机组。(5)在采取以上措施后，应报告调度值班人员，听候调度指令。三、异步振荡：发电机因某种原因受到较大的扰动，其功角在0360之间周期性地变化，发电机与电网失去同步运行的状态。在异步振荡时,发电机一会工作在发电机状态,一会工作在电动机状态。有关机械量、电气量摆动频

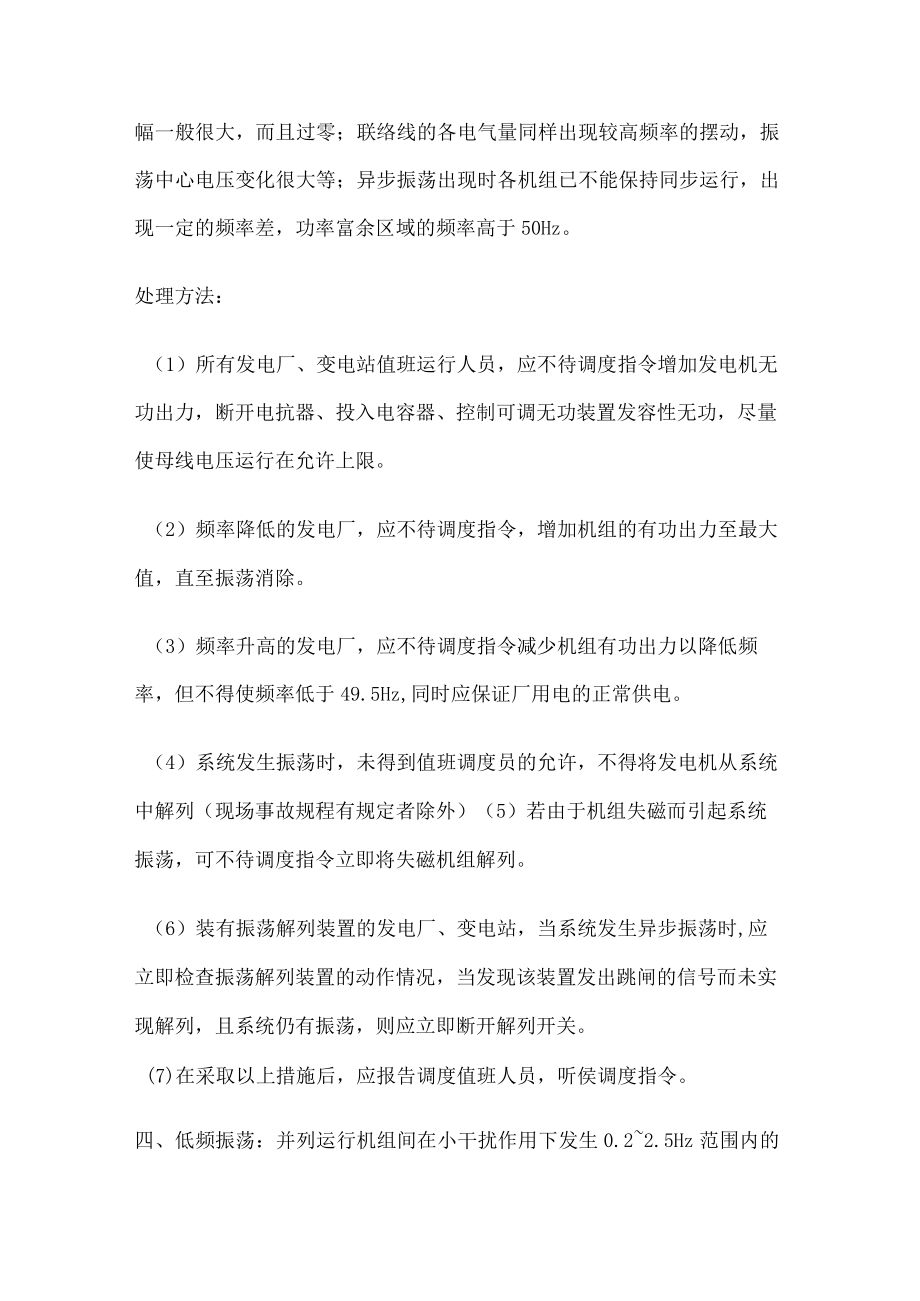

4、率较高，振荡周期不清晰；现场指针式仪表满盘剧烈抖动，机组发出不正常的、有节奏的鸣声；定子电流、机组功率振幅一般很大，而且过零；联络线的各电气量同样出现较高频率的摆动，振荡中心电压变化很大等；异步振荡出现时各机组已不能保持同步运行，出现一定的频率差，功率富余区域的频率高于50Hz。处理方法：（1）所有发电厂、变电站值班运行人员，应不待调度指令增加发电机无功出力，断开电抗器、投入电容器、控制可调无功装置发容性无功，尽量使母线电压运行在允许上限。（2）频率降低的发电厂，应不待调度指令，增加机组的有功出力至最大值，直至振荡消除。（3）频率升高的发电厂，应不待调度指令减少机组有功出力以降低频率，但不得使
5、频率低于49.5Hz,同时应保证厂用电的正常供电。（4）系统发生振荡时，未得到值班调度员的允许，不得将发电机从系统中解列（现场事故规程有规定者除外）（5）若由于机组失磁而引起系统振荡，可不待调度指令立即将失磁机组解列。（6）装有振荡解列装置的发电厂、变电站，当系统发生异步振荡时,应立即检查振荡解列装置的动作情况，当发现该装置发出跳闸的信号而未实现解列，且系统仍有振荡，则应立即断开解列开关。(7)在采取以上措施后，应报告调度值班人员，听侯调度指令。四、低频振荡：并列运行机组间在小干扰作用下发生0.22.5Hz范围内的持续振荡现象。是一种机电自由振荡，内在原因是系统的负阻尼效应。其振荡频率主要分量较低(相对于工频)，一般为0.22.5Hz,它的诱发因素一般是在系统参数正常变动范围之内，当外界强迫因素具有与系统固有频率相近的频率分量时会使振幅显著增加。常出现在远距离、重负荷、弱联系的线路上，在发电机采用快速、高倍励磁系统的情况下更易发生。主要现象：系统频率在一定范围内振荡，且具有与同步振荡类似现象。处理：(1)应根据振荡频率、振荡分布等信息正确判断低频振荡源；(2)如振荡源为本厂，则降低机组有功，直至振荡平息；(3)提高振荡区域系统电压；(4)若有运行机组PSS未投入，应立即将其投入。
