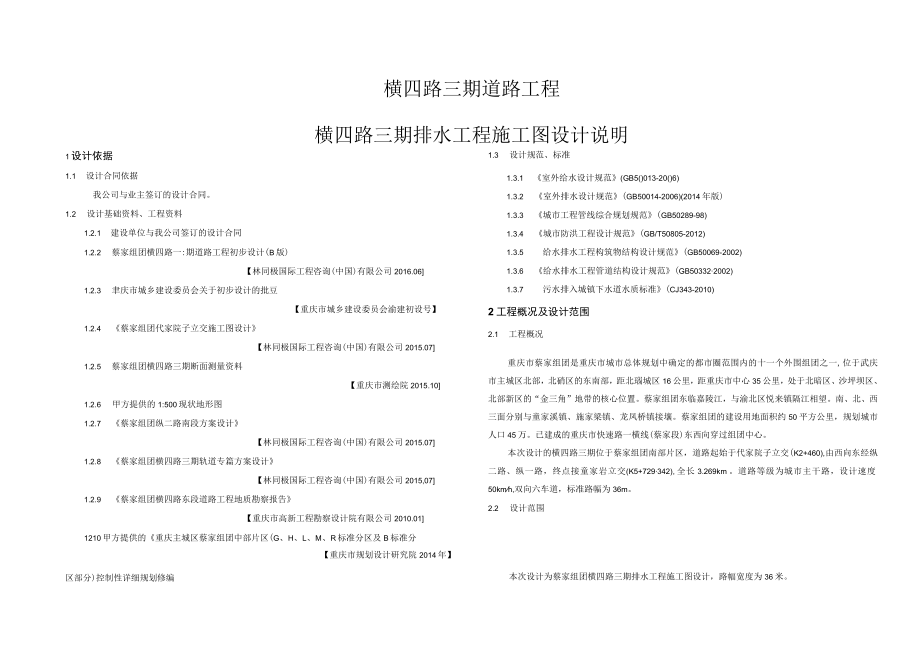

1、横四路三期道路工程横四路三期排水工程施工图设计说明1设计依据1.1 设计合同依据我公司与业主签订的设计合同。1.2 设计基础资料、工程资料1.2.1 建设单位与我公司签订的设计合同1.2.2 蔡家组团横四路一:期道路工程初步设计(B版)【林同极国际工程咨询(中国)有限公司2016.061.2.3 聿庆市城乡建设委员会关于初步设计的批豆【重庆市城乡建设委员会渝建初设号】1.2.4 蔡家组团代家院子立交施工图设计【林同极国际工程咨询(中国)有限公司2015.071.2.5 蔡家组团横四路三期断面测量资料【重庆市测绘院2015.101.2.6 甲方提供的1:500现状地形图1.2.7 蔡家组团纵二路
2、南段方案设计【林同极国际工程咨询(中国)有限公司2015.071.2.8 蔡家组团横四路三期轨道专篇方案设计【林同极国际工程咨询(中国)有限公司2015,071.2.9 蔡家组团横四路东段道路工程地质勘察报告【重庆市高新工程勘察设计院有限公司2010.011210甲方提供的重庆主城区蔡家组团中部片区(G、H、L、M、R标准分区及B标准分【重庆市规划设计研究院2014年】1.3 设计规范、标准1.3.1 室外给水设计规范(GB5()013-20()6)1.3.2 室外排水设计规范(GB50014-2006)(2014年版)1.3.3 城市工程管线综合规划规范(GB50289-98)1.3.4 城
3、市防洪工程设计规范(GB/T50805-2012)1.3.5 给水排水工程构筑物结构设计规范(GB50069-2002)1.3.6 给水排水工程管道结构设计规范(GB503322002)1.3.7 污水排入城镇下水道水质标准(CJ343-2010)2工程概况及设计范围2.1 工程概况重庆市蔡家组团是重庆市城市总体规划中确定的都市圈范围内的十一个外围组团之一,位于武庆市主城区北部，北硝区的东南部，距北瑙城区16公里，距重庆市中心35公里，处于北暗区、沙坪坝区、北部新区的“金三角”地带的核心位置。蔡家组团东临嘉陵江，与渝北区悦来镇隔江相望。南、北、西三面分别与童家溪镇、施家梁镇、龙凤桥镇接壤。蔡家

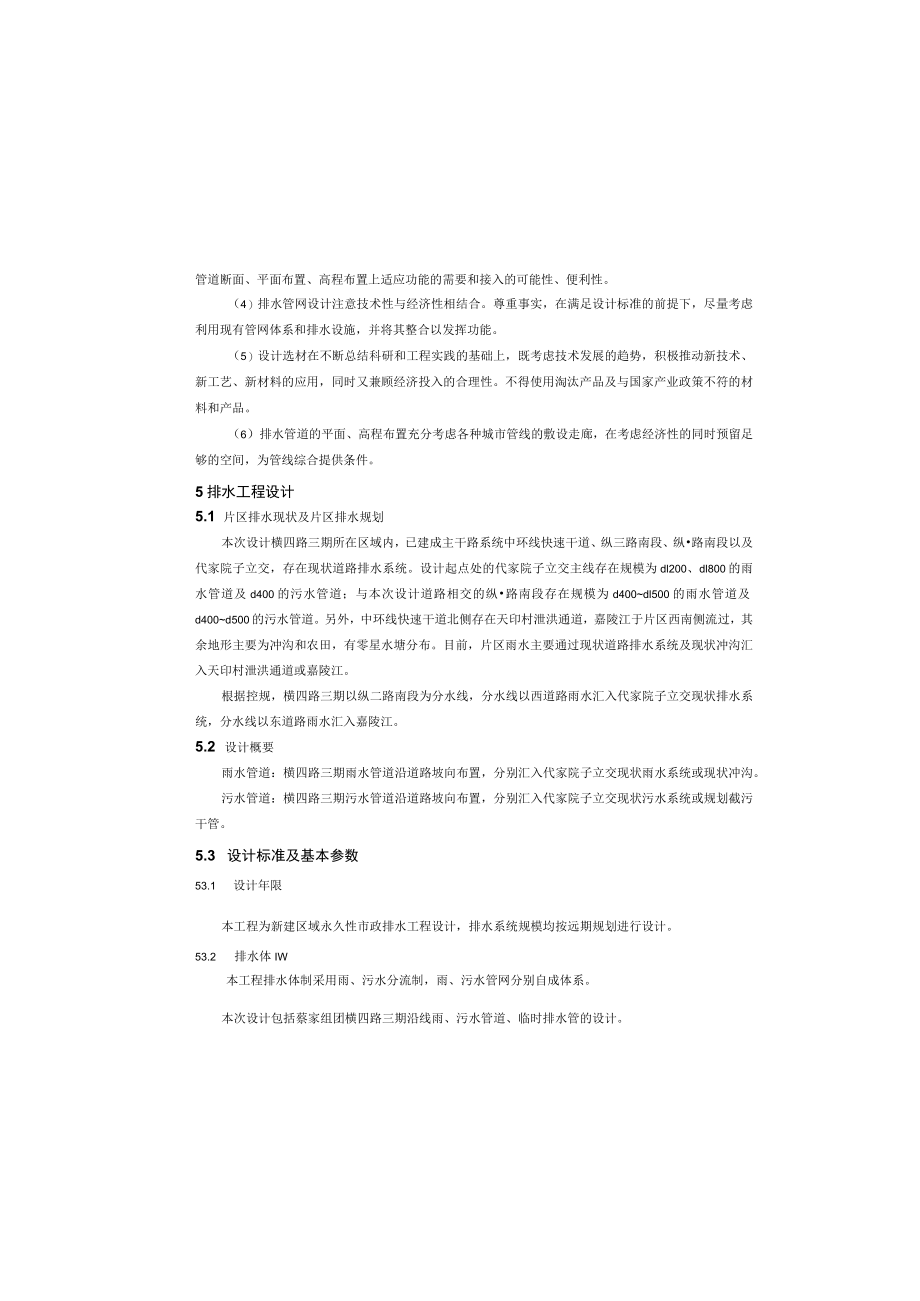

4、组团的建设用地面积约50平方公里，规划城市人口45万。已建成的重庆市快速路一横线(蔡家段)东西向穿过组团中心。本次设计的横四路三期位于蔡家组团南部片区，道路起始于代家院子立交(K2+460),由西向东经纵二路、纵一路，终点接童家岩立交(K5+729342),全长3.269km。道路等级为城市主干路，设计速度50kmh,双向六车道，标准路幅为36m。2.2 设计范围区部分)控制性详细规划修编本次设计为蔡家组团横四路三期排水工程施工图设计，路幅宽度为36米。管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。（4）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提
5、下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。（5）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。（6）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。5排水工程设计5.1 片区排水现状及片区排水规划本次设计横四路三期所在区域内，已建成主干路系统中环线快速干道、纵三路南段、纵路南段以及代家院子立交，存在现状道路排水系统。设计起点处的代家院子立交主线存在规模为dl200、dl800的雨水
6、管道及d400的污水管道；与本次设计道路相交的纵路南段存在规模为d400dl500的雨水管道及d400d500的污水管道。另外，中环线快速干道北侧存在天印村泄洪通道，嘉陵江于片区西南侧流过，其余地形主要为冲沟和农田，有零星水塘分布。目前，片区雨水主要通过现状道路排水系统及现状冲沟汇入天印村泄洪通道或嘉陵江。根据控规，横四路三期以纵二路南段为分水线，分水线以西道路雨水汇入代家院子立交现状排水系统，分水线以东道路雨水汇入嘉陵江。5.2 设计概要雨水管道：横四路三期雨水管道沿道路坡向布置，分别汇入代家院子立交现状雨水系统或现状冲沟。污水管道：横四路三期污水管道沿道路坡向布置，分别汇入代家院子立交现状

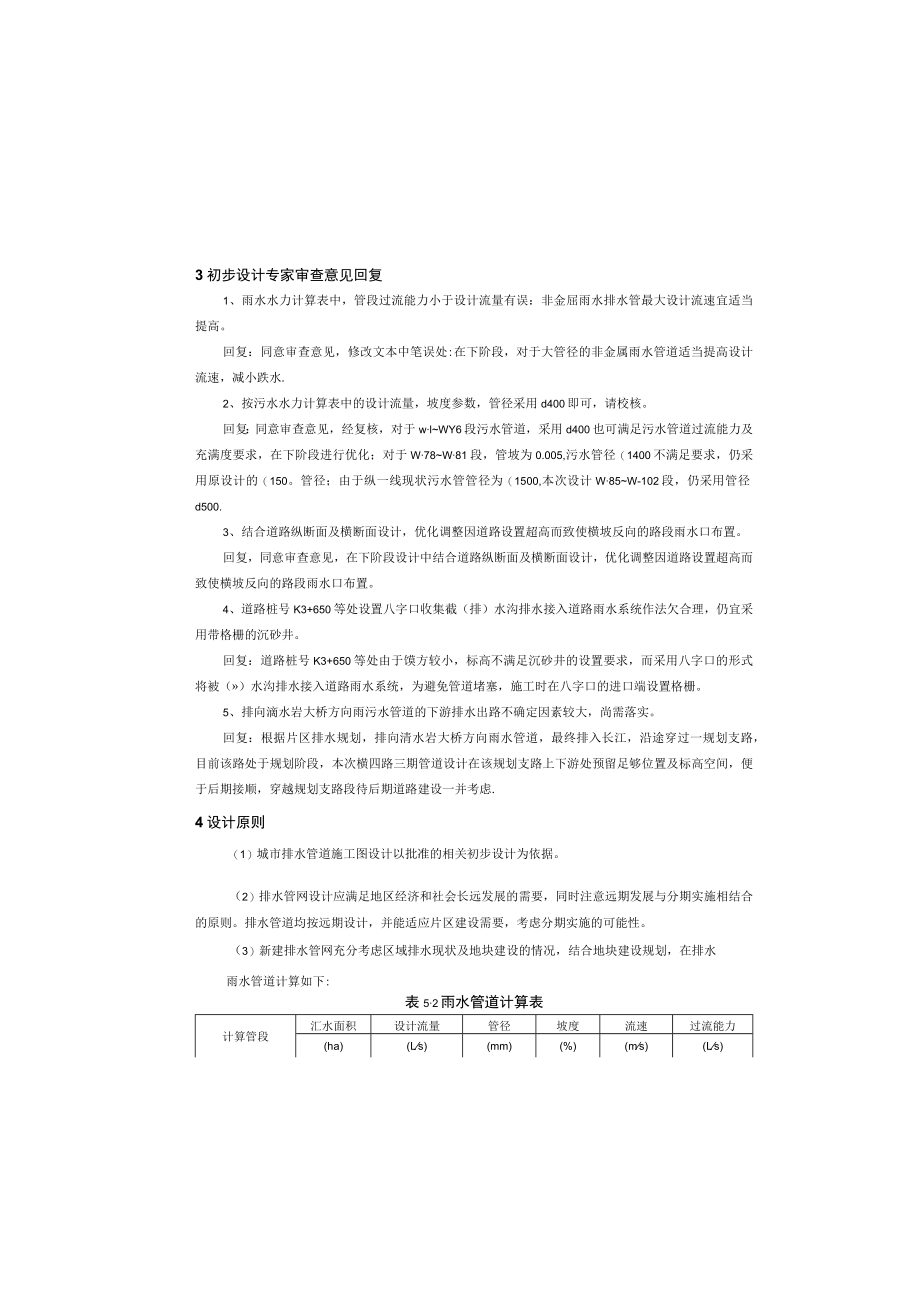

7、污水系统或规划截污干管。5.3 设计标准及基本参数53.1 设计年限本工程为新建区域永久性市政排水工程设计，排水系统规模均按远期规划进行设计。53.2 排水体IW本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。本次设计包括蔡家组团横四路三期沿线雨、污水管道、临时排水管的设计。3初步设计专家审查意见回复1、雨水水力计算表中，管段过流能力小于设计流量有误：非金屈雨水排水管最大设计流速宜适当提高。回复：同意审查意见，修改文本中笔误处:在下阶段，对于大管径的非金属雨水管道适当提高设计流速，减小跌水.2、按污水水力计算表中的设计流量，坡度参数，管径采用d400即可，请校核。回复：同意审查意见
8、，经复核，对于wlWY6段污水管道，采用d400也可满足污水管道过流能力及充满度要求，在下阶段进行优化；对于W78W81段，管坡为0.005,污水管径（1400不满足要求，仍采用原设计的（150。管径；由于纵一线现状污水管管径为（1500,本次设计W85W-102段，仍采用管径d500.3、结合道路纵断面及横断面设计，优化调整因道路设置超高而致使横坡反向的路段雨水口布置。回复，同意审查意见，在下阶段设计中结合道路纵断面及横断面设计，优化调整因道路设置超高而致使横坡反向的路段雨水口布置。4、道路桩号K3+650等处设置八字口收集截（排）水沟排水接入道路雨水系统作法欠合理，仍宜采用带格栅的沉砂井。
9、回复：道路桩号K3+650等处由于馍方较小，标高不满足沉砂井的设置要求，而采用八字口的形式将被（）水沟排水接入道路雨水系统，为避免管道堵塞，施工时在八字口的进口端设置格栅。5、排向滴水岩大桥方向雨污水管道的下游排水出路不确定因素较大，尚需落实。回复：根据片区排水规划，排向清水岩大桥方向雨水管道，最终排入长江，沿途穿过一规划支路，目前该路处于规划阶段，本次横四路三期管道设计在该规划支路上下游处预留足够位置及标高空间，便于后期接顺，穿越规划支路段待后期道路建设一并考虑.4设计原则（1）城市排水管道施工图设计以批准的相关初步设计为依据。（2）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远
10、期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。（3）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水雨水管道计算如下:表52雨水管道计算表计算管段汇水面积设计流量管径坡度流速过流能力(ha)(Ls)(mm)(%)(ms)(Ls)Y-1-Y-4654.1614109dl8001.57.1918301Y-1O2-Y-14710.13392dl0002.05.614407Y-47Y-8529.98732dl4002.07.0210812Y-86-Y-IOl41.412089dl81.57.1918301Y-148-Y-179
11、30.48877dl4002.07.0210812Y-180-Y-101-l52.1415225dl8001.57.1918301Y-I(H-IY-IOl-293.5421490d240.55.03227505.4.2 雨水管道设计功能：道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。定线原则：雨水管线沿道路布置，雨水管道的布置考虑道路(包括人行道)路面及地块雨水收集的便利性。布置基本情况：横四路一:期标准段道路标准路幅为36m,人行道宽550m,雨水管双侧布置于人行道下，管中心距路绿石L2Om,详见排水管网标准横断面图。雨水管道：桩号K2+460.003K3+
12、830.746段雨水管道顺道路坡向布置，在设计起点处汇入代家院子立交现状雨水系统：K3+83O.746K5+38O段雨水管道顺道路坡向布置，在K5+38O处排入本次新建急流糟，最终汇入嘉陵江。5.4.3 临时管涵部分根据地形情况，在主要填方区域设置临时管涵，为排除道路填方引起的某侧低洼区积水及保证原水系的畅通，在横四路三期道路沿线共设置临时管涵3处，具体位置如下：表5-3临时管涌一览表名称道路桩号汇水面积(ha)设计流量(m)过流能力(m)管道参数1#临时揖水管K3+1522.420.561.57d600L=62mi=0.0762种临时排水管K3+31O12.82.593.27d800L=84
13、mi=0.0715.33设计规模雨水量计算按重庆市沙坪坝暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数污水按城市综合污水量(城市综合用水量标准的85%)和规划人口进行计算，规划人口按控制性详细规划指标。5.3.4基本设计参数最大控制设计流速：VinaX=5m/s：根据室外排水设计规范(GB50014-2006)(2014年版)4.2.5,重庆地区可适当提高非金属管道域大设计流速，本次最大设计流速控制为7m/s。 最小控制流速：污水管道：Vmin=0.6ms; 雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：表5.1污水管道大设计充满度管径最
