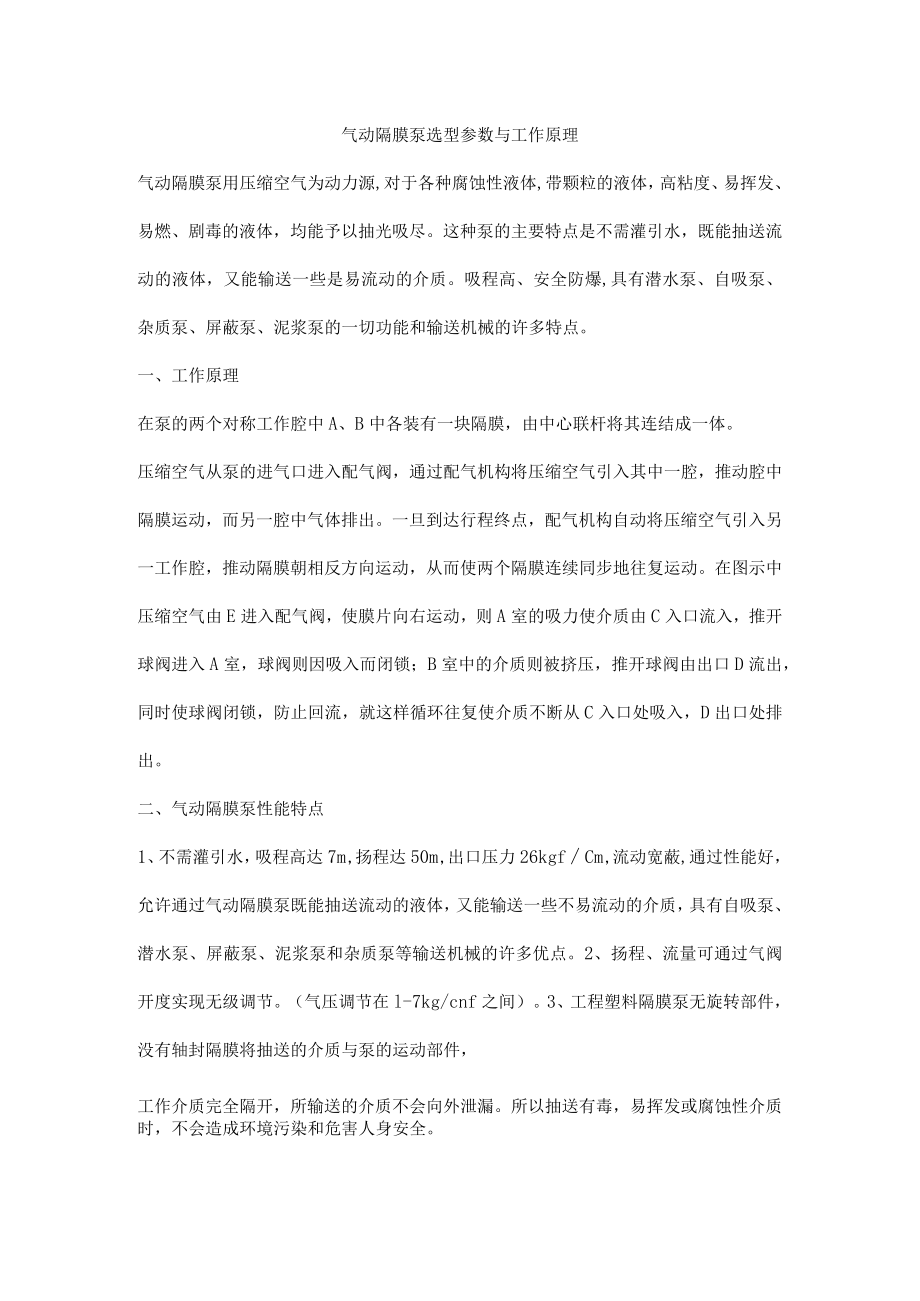

气动隔膜泵选型参数与工作原理.docx_第1页
第1页 / 共2页

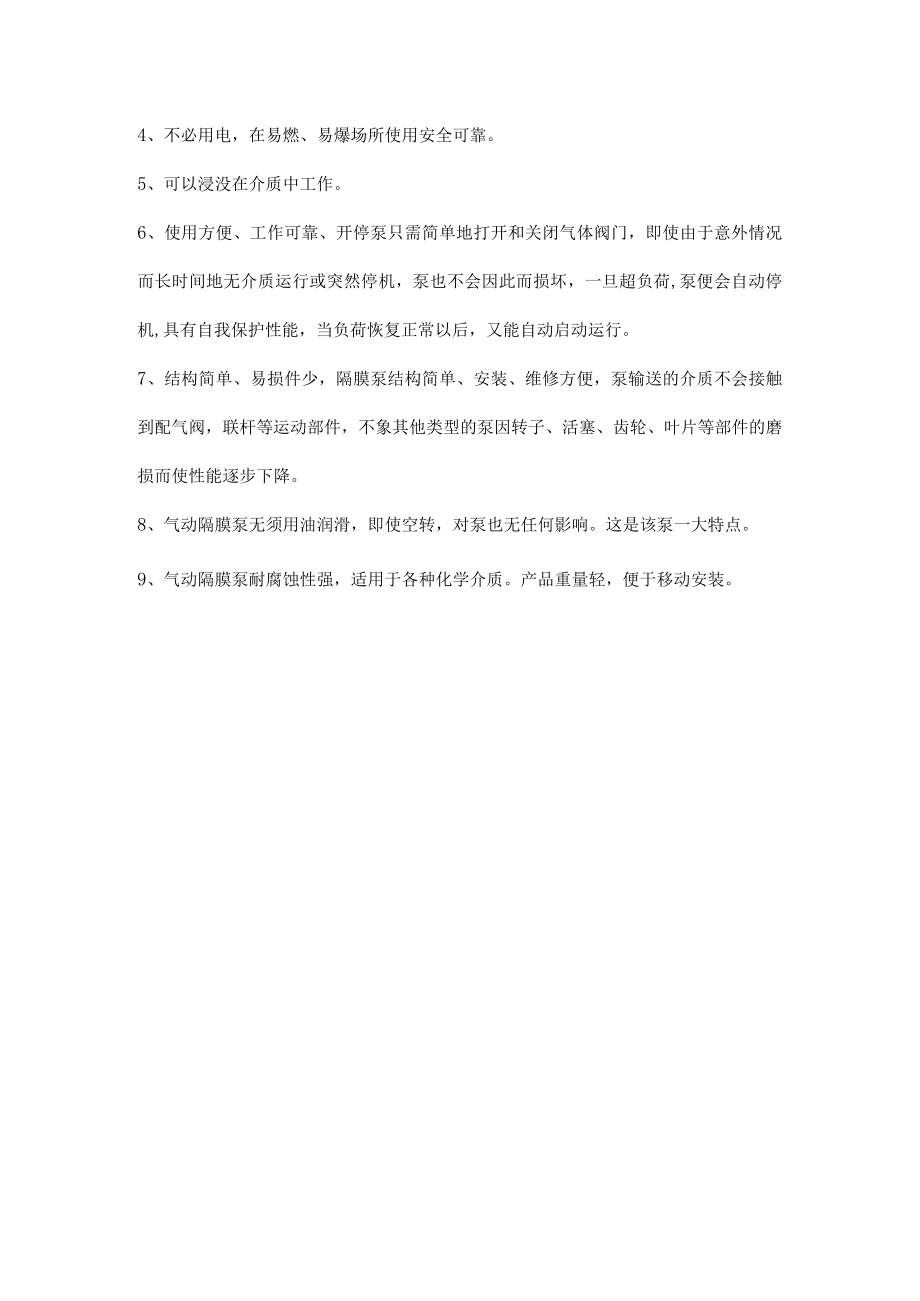

气动隔膜泵选型参数与工作原理.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《气动隔膜泵选型参数与工作原理.docx》由会员分享,可在线阅读,更多相关《气动隔膜泵选型参数与工作原理.docx(2页珍藏版)》请在第壹文秘上搜索。

1、气动隔膜泵选型参数与工作原理气动隔膜泵用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质。吸程高、安全防爆,具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。一、工作原理在泵的两个对称工作腔中A、B中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔中隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连

2、续同步地往复运动。在图示中压缩空气由E进入配气阀,使膜片向右运动,则A室的吸力使介质由C入口流入,推开球阀进入A室,球阀则因吸入而闭锁;B室中的介质则被挤压,推开球阀由出口D流出,同时使球阀闭锁,防止回流,就这样循环往复使介质不断从C入口处吸入,D出口处排出。二、气动隔膜泵性能特点1、不需灌引水,吸程高达7m,扬程达50m,出口压力26kgfCm,流动宽蔽,通过性能好,允许通过气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。2、扬程、流量可通过气阀开度实现无级调节。(气压调节在l-7kg/cnf之间)。3、工程塑料隔膜泵

3、无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。4、不必用电,在易燃、易爆场所使用安全可靠。5、可以浸没在介质中工作。6、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。7、结构简单、易损件少,隔膜泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。8、气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。9、气动隔膜泵耐腐蚀性强,适用于各种化学介质。产品重量轻,便于移动安装。
