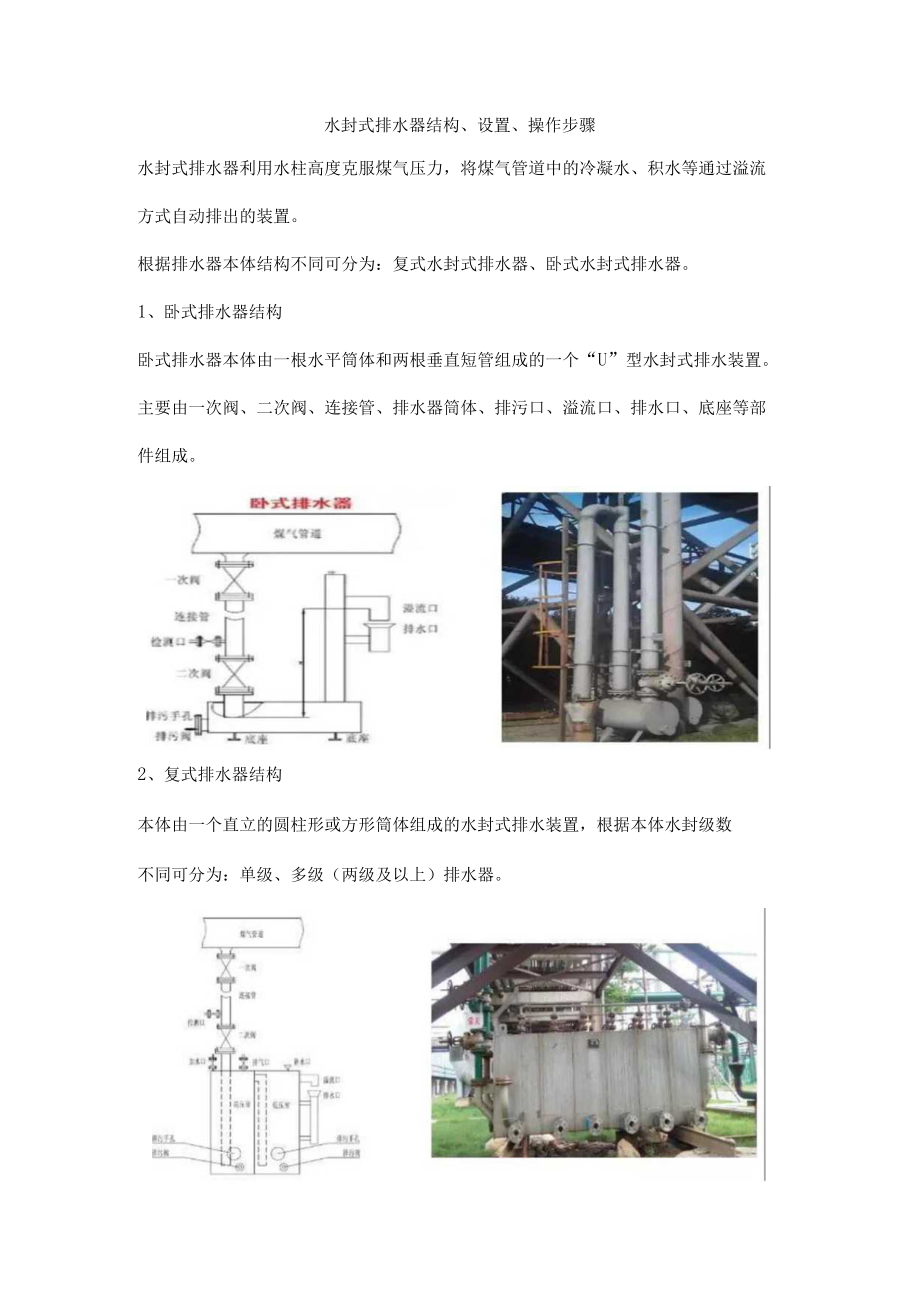

水封式排水器结构、设置、操作步骤水封式排水器利用水柱高度克服煤气压力,将煤气管道中的冷凝水、积水等通过溢流方式自动排出的装置。根据排水器本体结构不同可分为:复式水封式排水器、卧式水封式排水器。1、卧式排水器结构卧式排水器本体由一根水平筒体和两根垂直短管组成的一个“U”型水封式排水装置。主要由一次阀、二次阀、连接管、排水器筒体、排污口、溢流口、排水口、底座等部件组成。2、复式排水器结构本体由一个直立的圆柱形或方形筒体组成的水封式排水装置,根据本体水封级数不同可分为:单级、多级(两级及以上)排水器。3、排水器安装设置要求煤气排水器的设置应遵守GB6222的规定。当煤气管道采用无坡度敷设时,应每隔IoOm150m左右设一个排水器,一般设在补偿器上游一侧;当煤气管道采用有坡度敷设时,应每隔200m25Om左右设一个,应设在最低点。在煤气管道的低点、可能积存冷凝水处应补设排水器。4、水封式排水器使用操作步骤启用水封式排水器应遵守下列规定:1)关闭连接管上的所有阀门和检验旋塞(或阀门);2)打开给水阀对排水器加水;4)溢流口出水后,关闭给水阀门;5)检查各处有无渗水现象。有渗水时,及时处理;6)确认一切正常后,缓慢从上至下打开连接管上的阀门。开始排水口有较多的水排出,逐渐恢复正常;7)检查各阀门、旋塞和结合面无煤气泄漏,确认排水器工作正常;8)听排水器内部无异常声响。
