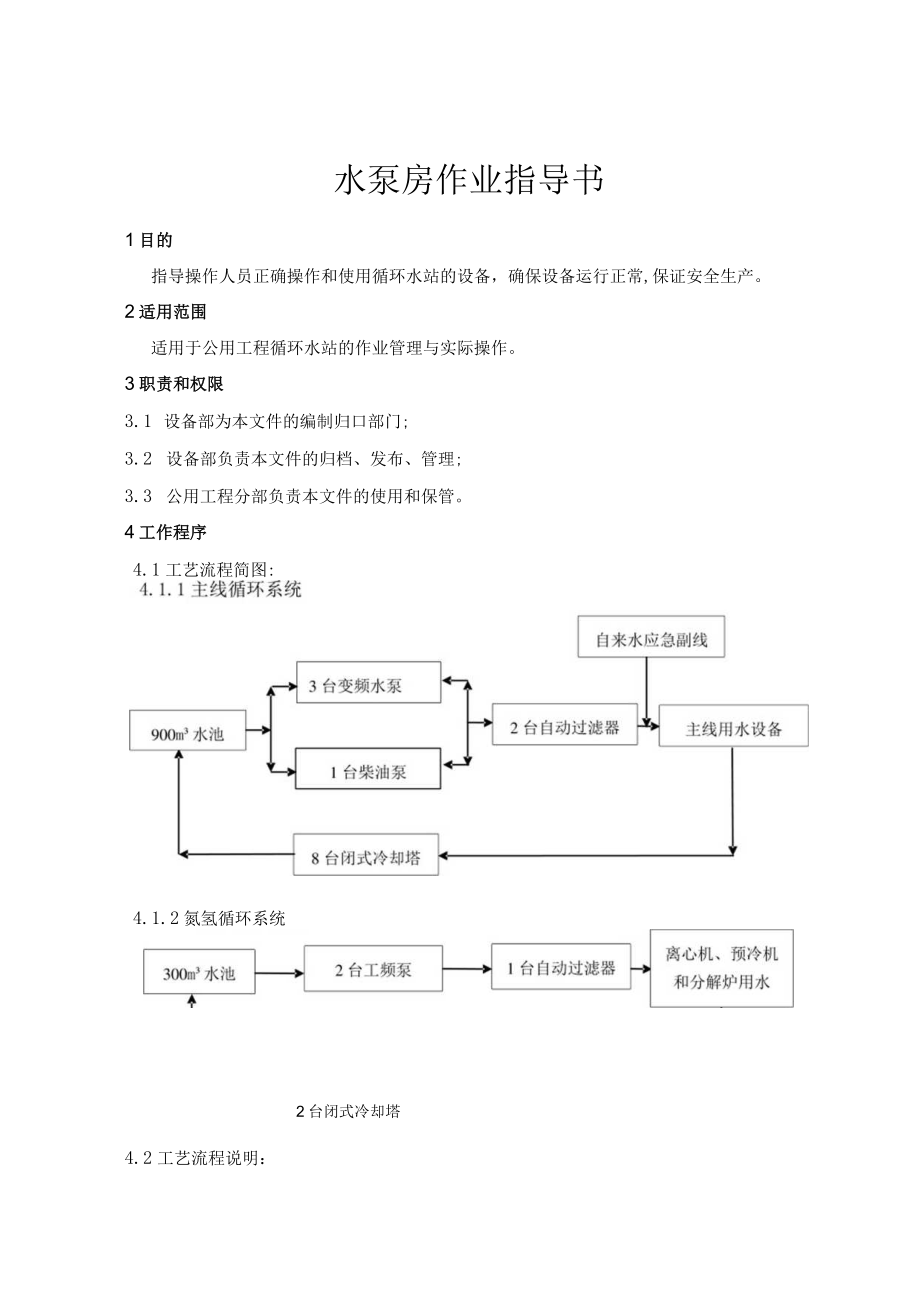

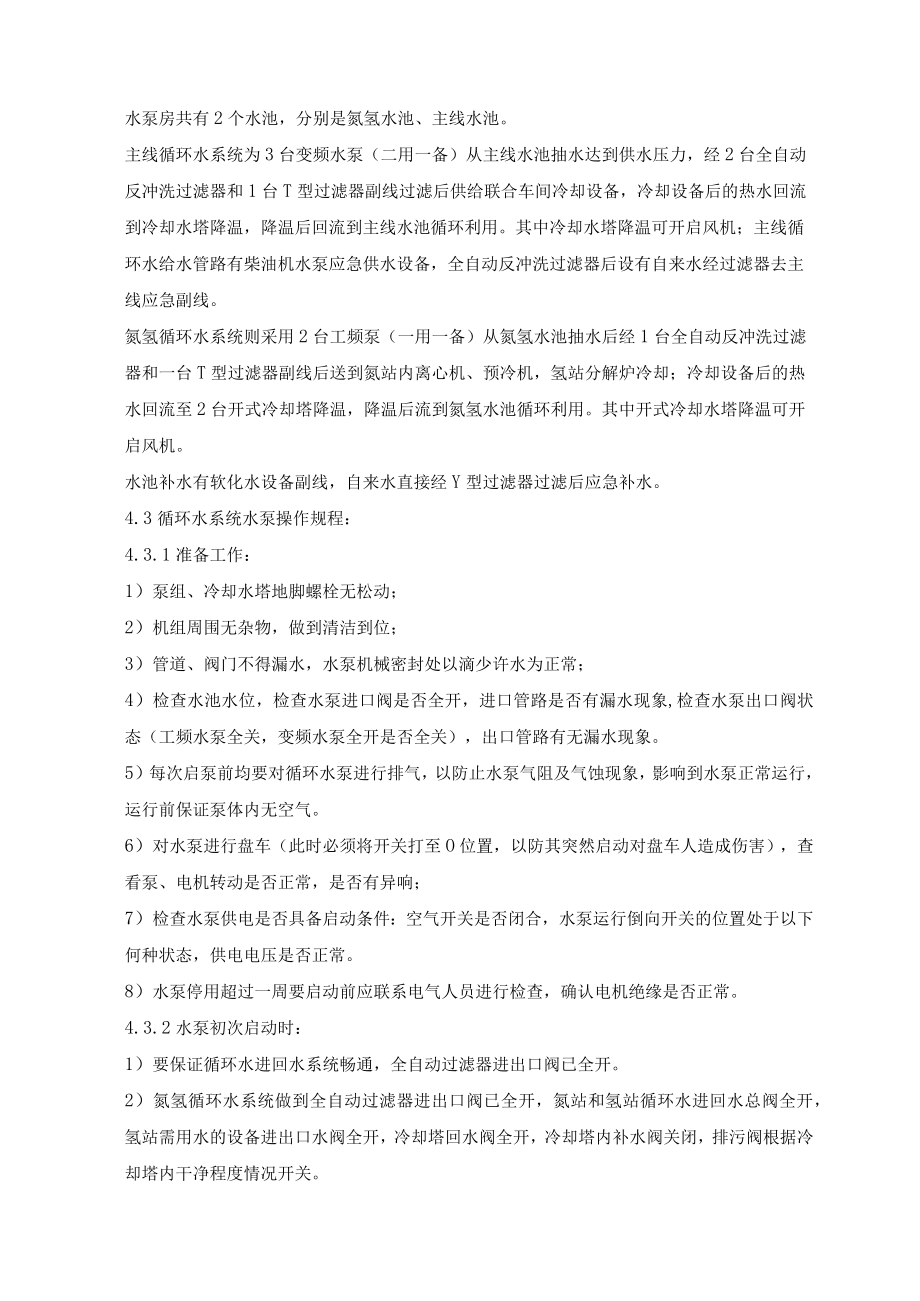

1、水泵房作业指导书1目的指导操作人员正确操作和使用循环水站的设备，确保设备运行正常,保证安全生产。2适用范围适用于公用工程循环水站的作业管理与实际操作。3职责和权限3.1 设备部为本文件的编制归口部门;3.2 设备部负责本文件的归档、发布、管理;3.3 公用工程分部负责本文件的使用和保管。4工作程序4.1工艺流程简图:4.1.2氮氢循环系统2台闭式冷却塔4.2工艺流程说明：水泵房共有2个水池，分别是氮氢水池、主线水池。主线循环水系统为3台变频水泵（二用一备）从主线水池抽水达到供水压力，经2台全自动反冲洗过滤器和1台T型过滤器副线过滤后供给联合车间冷却设备，冷却设备后的热水回流到冷却水塔降温，降温
2、后回流到主线水池循环利用。其中冷却水塔降温可开启风机；主线循环水给水管路有柴油机水泵应急供水设备，全自动反冲洗过滤器后设有自来水经过滤器去主线应急副线。氮氢循环水系统则采用2台工频泵（一用一备）从氮氢水池抽水后经1台全自动反冲洗过滤器和一台T型过滤器副线后送到氮站内离心机、预冷机，氢站分解炉冷却；冷却设备后的热水回流至2台开式冷却塔降温，降温后流到氮氢水池循环利用。其中开式冷却水塔降温可开启风机。水池补水有软化水设备副线，自来水直接经Y型过滤器过滤后应急补水。4.3循环水系统水泵操作规程：4.3.1准备工作：1）泵组、冷却水塔地脚螺栓无松动；2）机组周围无杂物，做到清洁到位；3）管道、阀门不得
3、漏水，水泵机械密封处以滴少许水为正常；4）检查水池水位，检查水泵进口阀是否全开，进口管路是否有漏水现象,检查水泵出口阀状态（工频水泵全关，变频水泵全开是否全关），出口管路有无漏水现象。5）每次启泵前均要对循环水泵进行排气，以防止水泵气阻及气蚀现象，影响到水泵正常运行，运行前保证泵体内无空气。6）对水泵进行盘车（此时必须将开关打至O位置，以防其突然启动对盘车人造成伤害），查看泵、电机转动是否正常，是否有异响；7）检查水泵供电是否具备启动条件：空气开关是否闭合，水泵运行倒向开关的位置处于以下何种状态，供电电压是否正常。8）水泵停用超过一周要启动前应联系电气人员进行检查，确认电机绝缘是否正常。4.3

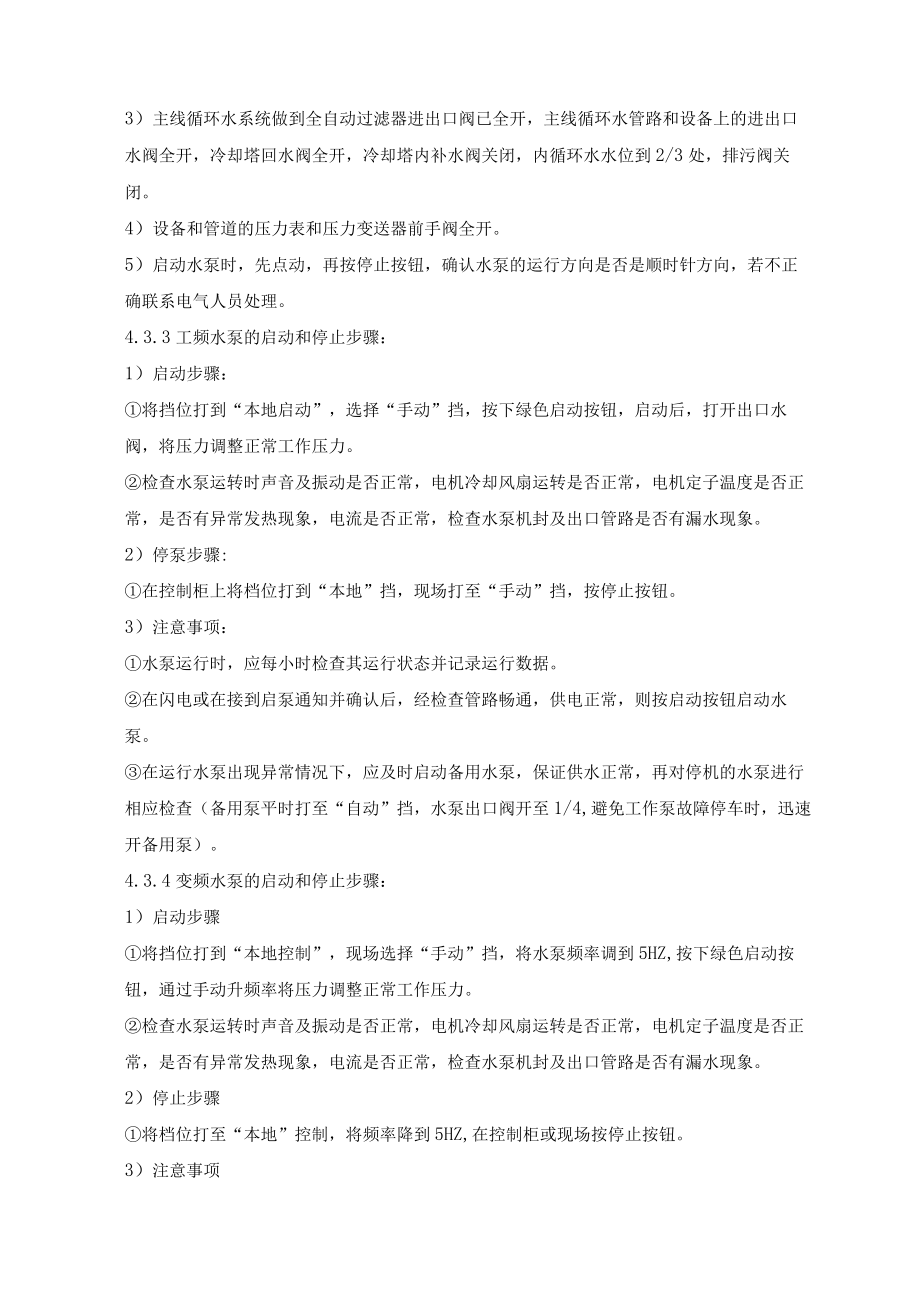

4、.2水泵初次启动时：1）要保证循环水进回水系统畅通，全自动过滤器进出口阀已全开。2）氮氢循环水系统做到全自动过滤器进出口阀已全开，氮站和氢站循环水进回水总阀全开，氢站需用水的设备进出口水阀全开，冷却塔回水阀全开，冷却塔内补水阀关闭，排污阀根据冷却塔内干净程度情况开关。3）主线循环水系统做到全自动过滤器进出口阀已全开，主线循环水管路和设备上的进出口水阀全开，冷却塔回水阀全开，冷却塔内补水阀关闭，内循环水水位到2/3处，排污阀关闭。4）设备和管道的压力表和压力变送器前手阀全开。5）启动水泵时，先点动，再按停止按钮，确认水泵的运行方向是否是顺时针方向，若不正确联系电气人员处理。4.3.3工频水泵的启
5、动和停止步骤：1）启动步骤：将挡位打到“本地启动”，选择“手动”挡，按下绿色启动按钮，启动后，打开出口水阀，将压力调整正常工作压力。检查水泵运转时声音及振动是否正常，电机冷却风扇运转是否正常，电机定子温度是否正常，是否有异常发热现象，电流是否正常，检查水泵机封及出口管路是否有漏水现象。2）停泵步骤:在控制柜上将档位打到“本地”挡，现场打至“手动”挡，按停止按钮。3）注意事项：水泵运行时，应每小时检查其运行状态并记录运行数据。在闪电或在接到启泵通知并确认后，经检查管路畅通，供电正常，则按启动按钮启动水泵。在运行水泵出现异常情况下，应及时启动备用水泵，保证供水正常，再对停机的水泵进行相应检查（备用
6、泵平时打至“自动”挡，水泵出口阀开至1/4,避免工作泵故障停车时，迅速开备用泵）。4.3.4变频水泵的启动和停止步骤：1）启动步骤将挡位打到“本地控制”，现场选择“手动”挡，将水泵频率调到5HZ,按下绿色启动按钮，通过手动升频率将压力调整正常工作压力。检查水泵运转时声音及振动是否正常，电机冷却风扇运转是否正常，电机定子温度是否正常，是否有异常发热现象，电流是否正常，检查水泵机封及出口管路是否有漏水现象。2）停止步骤将档位打至“本地”控制，将频率降到5HZ,在控制柜或现场按停止按钮。3）注意事项水泵运行时,应每小时检查其运行状态并记录运行数据,运行的水泵将档位打至“自动”挡，在控制柜上选择“自动
7、”控制模式。在闪电或在接到启泵通知并确认后，经检查管路畅通，供电正常，则按启动按钮启动水泵。备用泵在平时应将挡位打至“自动”挡，在控制柜上选择“PLC”控制，避免运行水泵出现异常情况下，备用能迅速启动。4.3.5柴油水泵的启动步骤：1）准备步骤泵组地脚螺栓无松动；机组周围无杂物，做到清洁到位；管道、阀门不得漏水，水泵机械密封处以滴少许水为正常；水泵进出口阀全开，进出口管路无漏水现象,压力表前手阀全开每次启泵前均要对循环水泵进行排气，以防止水泵气阻及气蚀现象，影响到水泵正常运行，运行前保证泵体内无空气。柴油箱油位在油位中线以上，机组机油在标尺中线，水箱水位加满，有无漏油情况。检查水泵供电是否具备
8、启动条件：空气开关是否闭合，水泵运行倒向开关的位置状态供电电压是否正常。转速设定值在1600rmin,水温设定在90,确认机组有无报警，有报警信号根据报警参数显示的信号，联系相关人员进行处理2）手动启动步骤：确认打到“手动”档，全速档位打到“待速”处。按住“启动”按钮不动，柴油机运行后，松开“启动”按钮,全速档位由“待速”挡视情况打到“全速”挡（如果是正常运行时，不需要打到“全速”挡），让水泵出水。检查水泵运转时声音及振动是否正常，电机冷却风扇运转是否正常，相关参数运行是否正常，检查水泵机封及出口管路是否有漏水现象。3）自动启动步骤：平时巡检时，按启动准备步骤巡检，确认档位在“自动”挡，断电时
9、水泵在6S内会自启，22S会自启。4）水泵停车将档位打至“手动”挡，按“停止”按钮5）注意事项：水泵运行时，应每小时检查其运行状态并记录运行数据。在闪电时，确认水泵有没有正常启动，若没有，按手动启动步骤启动。在平时巡检时，确认挡位打至“自动”挡处，当停电时能自动启动。4.3.6水泵的倒换方法：1）在接到倒泵通知后，按启泵前的检查步骤检查待启泵。2）通知用户倒换水泵，提醒其注意供水情况。3）根据水泵控制方式不同有二种倒换。工频泵倒换至工频泵（例如1#氮氢水泵倒换至2#氮氢水泵）a按启动工频水泵的步骤启动2#水泵。b、2#氮氢水泵启动，由一人开2#氮氢水泵出口阀门、一人根据压力缓关1#氮氢水泵出口
10、阀门，倒换过程中始终维持供水压力不变，直至2#水泵出口阀门全开、1#水泵出口阀门全关。c、检查氮氢2#水泵运行正常的情况下可以停止氮氢1#水泵。d、通知机电人员对氮氢1#水泵进行检查，正常后备用。变频泵倒换至变频泵（例如1#主线水泵倒换至2#主线水泵）a、按启动变频水泵的步骤启动变频水泵。b、水泵启动后，两人配合，一人升2#主线水泵频率，一人根据压力降1#主线水泵频率，倒换过程中始终维持供水压力不变，直至主线1#主线水泵频率降到5Hz。c、检查2#水泵运行正常后，将控制柜档位打至“自动”档位控制，再停止1#主线水泵。d、通知机电人员对1#主线水泵进行检查，正常后备用。4.3.7注意事项:1）倒
11、换水泵前必须按照启泵前的检查对启用泵做预检。2）倒换水泵必须明确水泵的运行方式后再倒换。3）倒换水泵过程中要始终维持供水压力不变。4）倒换好水泵，必须检查运行泵正常的情况下方可停止待停泵。5）停用泵后通知机电人员对水泵进行检查后备用。4.4主线、氮氢循环水系统补水：4.4.1系统有软化水补水和自来水补水两套系统4. 4.2系统一般用软化水系统补水，若软化水设备出现故障时应及时用自来水补水；5. 5循环水系统全自动反冲洗过滤器操作规程6. 5.1结构及作用：自动过滤器由罐体、阀门、滤料及控制系统组成，用于滤除循环冷却水的悬浮物、澡类残骸及其它机械杂质。过滤器具有定时自动清洗、压差自动清洗及手动清
12、洗功能。循环水处理是向主线及氮氢定时加入冷却塔用阻垢除泥浆和防锈防腐蚀剂、生物分散剂、藻苔及菌类杀灭剂，保持循环水呈弱碱性，控制水中硬度和碱度，以减缓循环水对被冷却设备钢结构件的腐蚀及结垢倾向。7. 5.2操作步骤:1）检查各过滤器进水、反洗阀门是否打开；2）检查各机械过滤器电源是否接通，打开电源开关，检查自动清洗控制器的设定是否正常。3）检查过滤器的进出水截止阀是否处于开启状态，旁路阀关闭；4）打开过滤器电源开关，进水电磁阀、平面阀会自动工作，进水应有压力，出水口应有水流出，同时出水的浊度应好于进水浊度。5）过滤器会定时自动清洗或压差自动清洗，清洗时应关注反洗出水是否正常及出水的混浊程度。6
13、）停用过滤器只需要关电源开关（停过滤器前，水泵不能先停）。4.6循环水系统软化水设备操作规程：4.6.1软化水处理原理：软化水处理的目的是降低或消除水的硬度，通常采用离子交换法，在离子交换过程中，交换与被交换的离子均为阳离子，这种只进行阳离子交换的方法称为阳离子交换法。树脂参加交换反应中的阳离子是钠离子（Na+）时，则此树脂为钠型阳离子交换树脂。当此树脂与水，中钙、镁离子进行交换时，树脂上的钠离子（Na）全部进入软化水中，这种用钠离子取代水中钙、镁离子的过程我们称之为钠离子软化交换法。钠离子交换原理：当含有钙、镁离子的生水，流经离子交换器中的钠离子交换剂层时，水中的钙、镁离子被交换剂中的钠离子
14、所置换，从而将可能形成水垢的钙、镁盐类，转变为易溶性钠盐，而使水得以软化。4. 6.2设备试运行1）缓慢的打开进水阀门至1/4开启出（注意：阀门开启过快树脂将会流失）此时可以听到空气从排水管排出的声音。2）待空气排净后全部开启进水阀。3）用桶或水管向储盐箱内加水（仅在设备投入运行时操作），并按要求加入再生用盐粒；4）接通电源，启动；5）自动再生完成后，从取样阀取水样进行水质分析，合格后即可投入使用；按照操作要求设定时间或流量的再生周期。4.7 循环水系统冷却水塔的启/停及日常检查：4.8 .1当循环水系统运行后，根据水温来调节氮氢循环水系统风机的启、停和主线风机和喷淋水泵的启、停；氮氢循环水一
15、般保持冷水水温不高于29度；主线循环水一般保持冷水水温不高于34o4.7.2冷却塔风机第一次启动或停用时间超过一个星期时，应先对风机手动盘车，确认风机转动正常后，再启动风机（第一启动时，先点动，确认风机转向是否正确）。4.7.3主线8#冷却水塔可根据需要倒换循环使用，倒换时要注意阀门开关顺序；主线冷却塔喷淋泵按循环水泵的启动步骤启动。4.8循环水系统巡检规程：4.8.1水泵巡检要求：1）应检查出口水压是否正常，水泵机封及出口管路是否有漏水现象。2）检查水泵运转时声音及振动是否正常，电机冷却风扇运转是否正常，电机定子温度是否正常，是否有异常发热现象，电流是否正常。3）应加强对水池水位、管网水压、管路渗漏、备用泵状态等的巡检。4）水泵运行时，应每小时检查其运行状态并记录运行数据。4.8.2全自动反冲洗过滤器巡检要求：1）经常检查进水管是否有水压，出水管是否有水流出，流量是否正常；2）经常检查出水浊度是否好于进水；3）过滤器清洗时应关注平面阀的动作情况及反洗出水情况。4）有异常情况需要及时汇报并做好记录。5）检查电导率的读数是否有异常波动，加药控制是否正常。4. 8.3软化水
