1、水电站工程工程总体布置及常规防护设施单元安全评价根据电站工程现场实际情况，对照国家标准工业企业总平面设计规范(GB50187-2012)和水利水电工程劳动安全与工业卫生设计规范(DL5061-1996)标准要求，采用安全检查表对海牙沟水电站工程枢纽总体布置及常规防护设施进行现场检查，具体检查项目和检查情况见表L-I。表1.-1：工程总体布置及常规防护设施安全检查表序号检查项目及内容评价依据检查记录结果总图布置1水电站厂址应具有满足建设工程需要的工程地质条件和水文地质条件。(GB50187-2012)第3.0.8条厂址满足工程地质和水文地质条件。2水电站枢纽总体布置应全面考虑自然条件、社会环境、
2、安全卫生设施、交通道路、环境绿化等因素，统一规划，合理安排。(DL5061-1996)第3.0.1条统一规划，安排合理。3应合理确定厂房、升压(DL5061-19厂房、变压器站等主体建筑物和主变压器场地的位置、防火间距、消防车道、疏散通道及消防水源。96)第3.0.2条场地位置合理。4根据枢纽总体布置，在建筑物的周围及道路两侧和其它适当地方，宜植树、种植花草，以绿化环境。(DL5061-1996)第3012条有绿化布置。5独立避雷针不应设在人经常通行的地方，避雷针及其冲击接地装置与道路或出入口等的距离不应小于3m,否则，应采取均压等防护措施。(DL5061-1996)第4.2.8条避雷针距离道

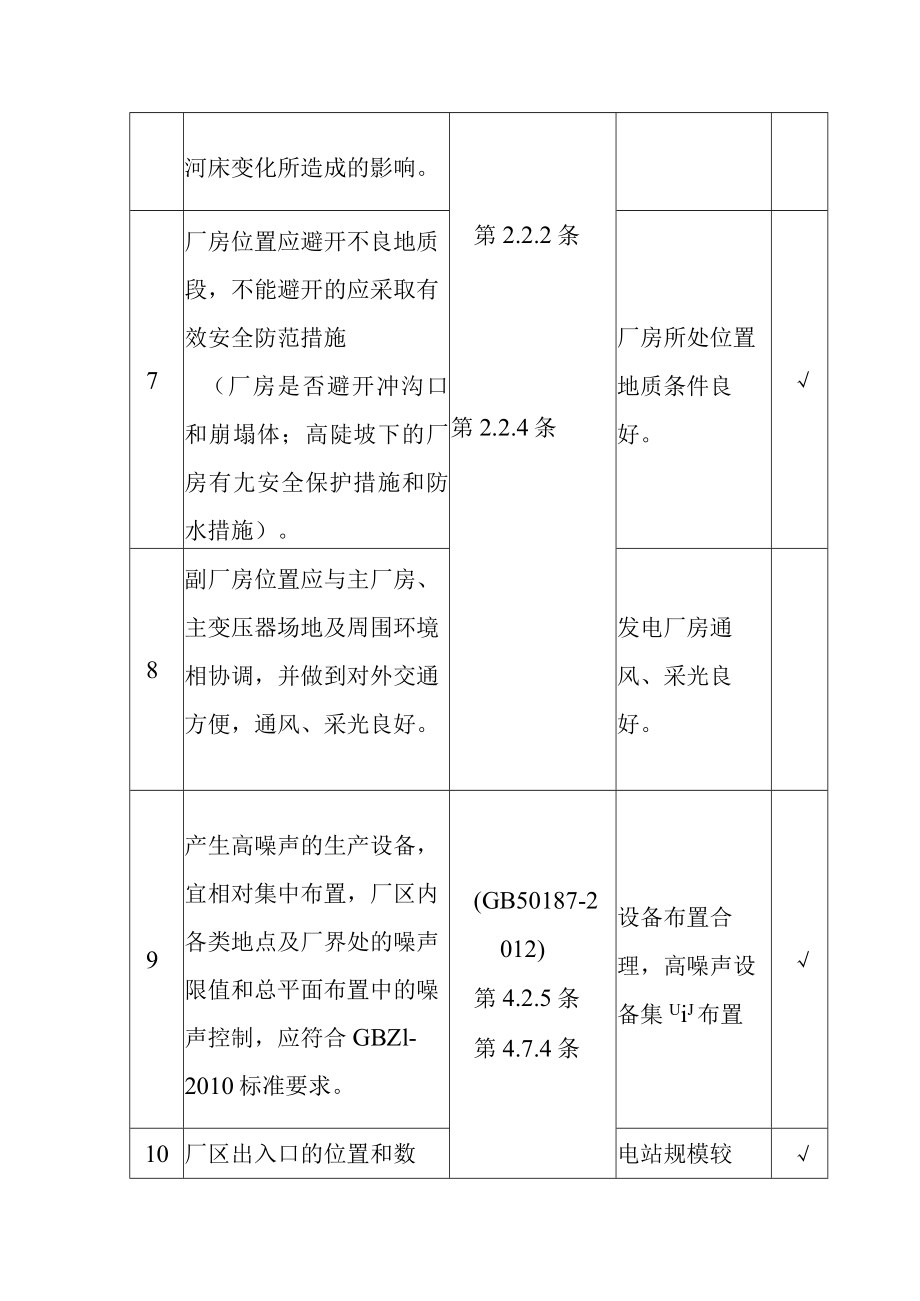

3、路和出入口距离满足要求。6尾水渠布置应满足机组运行、地形地质、河道流向、泄洪、排沙要求，对可能发生淘刷、淤积部位有无加强防护措施；尾水渠布置应考虑下游梯级电站回水引起(SL266-2001)第2.2.9条尾水渠布置满足机组运行、河道流向、泄洪等要求，布置合理。河床变化所造成的影响。第2.2.2条第2.2.4条7厂房位置应避开不良地质段，不能避开的应采取有效安全防范措施（厂房是否避开冲沟口和崩塌体；高陡坡下的厂房有尢安全保护措施和防水措施）。厂房所处位置地质条件良好。8副厂房位置应与主厂房、主变压器场地及周围环境相协调，并做到对外交通方便，通风、采光良好。发电厂房通风、采光良好。9产生高噪声的生
4、产设备，宜相对集中布置，厂区内各类地点及厂界处的噪声限值和总平面布置中的噪声控制，应符合GBZl-2010标准要求。(GB50187-2012)第4.2.5条第4.7.4条设备布置合理，高噪声设备集UiJ布置10厂区出入口的位置和数电站规模较量，应根据企业生产规模确定，其数量不应少于2个。小，仅有1个出入口。1电站交通道路安全检查1厂区道路是否根据近期和远期规模，全面规划，统筹安排，并满足机电设备重件、大件的运输及运行方便的要求。(SL266-2001)第2211条厂区道路满足机电设备重件、大件的运输2主要交通在设计洪水标准条件下保证畅通；在校核洪水标准条件下，保证出厂人行交通不致阻断。渠道引
5、水式电站，基本不受洪水影响。3进厂公路厂前应有平直段。进厂公路有平直段。4根据消防需要，设置厂内重要道路、回车道或回车场，消防道路的宽度和回车道（场）的面积满足规范要求。(GBJ22-87)第7.1.条厂内道路不能满足消防车的作业和回转要求。X5厂区道路路面平整，路道路状况一基稳固，边坡整齐，排水良好。般。6厂区道路应有良好的照明设施。照明设施良好。二常规防护设施措施安全检查1机械设备转动部位应按相关规范要求设置防护罩，为尽可能减少进入危险区，防护装置和机器的设计应使其能不用打开或拆卸防护装置就可进行例行的调整润滑和维护。(GB8196-2003)第L.2条水轮机联轴器设置防护罩。2防坠落装置
6、：距下方相邻地板或地面1.2m及以上的平台、通道或JL作面的所有敞开边缘应设置护栏杆。(GB4053.3-2009)第4.1.条前池无防护栏杆,集水井没铺设防护盖板。X3防火设施：按照国家有关规定配置消防设施和器材、设置消防安全标志，并定期组织检验、中华人民共和国消防法第14条没有消防设施和器材。X维修，确保消防设施和器材完好、有效。4防洪设施：在江河上建设防洪工程和其他水利工程、水电站等，应当符合防洪规划的要求；水库应当按照防洪规划的要求留足防洪库容。中华人民共和国防洪法第17条渠道引水式电站。V5防雷设施：新建、扩建、改建的建（构）筑物和其他设施应安装接闪器、引下线、接地装置、电涌保护器及
7、其他连接导体的雷电灾害防护装置，防雷装置应当符合国务院气象主管机构规定的使用要求。防雷减灾管理办法（国家气象局2004年8号令）第11条防雷和接地装置符合要求。6防震措施：建设工程必须按照国家颁布的地震烈度区划图或者地震动参数区划图规定的抗震设防要求，进行抗震设中华人民共和国防震减灾法第17条按照地震区划图规定的抗震要求进行了设防。防；可能发生严重次生灾害的建设工程，必须进行地震安全性评价，并根据地震安全性评价的结果，确定抗震设防要求，进行抗震设防。7个体防护器材：生产经营单位应当按照劳动防护用品选用规则(GB11651)和国家颁发的劳动防护用品配备标准以及甘肃省职工个人劳动防护用品发放标准有
8、关规定，为从业人员配备安全帽、绝缘鞋等劳动防护用品。劳动防护用品监督管理规定(国家安监总局1号令)第14条劳动保护用品配置齐全。8安全标志、标识：在易发生危险和存在不安全因素的部位应设置相应的安全标志，安全标志设置的场所及类型应符合DL5061J996附录A(DL50611996)第2.0.5条无安全标志。X的要求：91.禁止标志：红色1 .闸门门槽（门库）防护栏杆2 .泄水（进水口）等建筑物的掺气孔、通气孔设置的防护栏杆：禁止跨越(DL50611996)第2.0.5条无禁止标志。X3.电缆沟入口处，油系统房间进入处禁止烟火：2警告标志：黄色L电气设备的防护围栏当心触电(DL50611996)
9、第2.0.5条无警示标志。X2.温升超过65K的设备外壳或构架：当心温伤人3 .集水井、吊物孔周围的防护栏杆4 .进出起重机轨道梁的平台处5 .超过2.0m的钢直梯上端：当心坠落。6.超过55。的钢斜梯：当心滑跌7.主要交通道口：当心车辆3指令标志：蓝色4指示标志：绿色1、消防设施：消火栓、灭火器、消防水带(DL50611996)第2.0.5条无警示标志。X2、安全疏散通道：安全通道、太平门10应急救援设施：单位要针对自身安全生产实际情况，建立健全应急管理制度和应急组织机构，保障应急救援装备物资，确保有效预防和应对各种突发安全生产事故。1）工程抢险机械（吊车、挖掘机、推土机等）2）防洪器材（编织袋、关于加强应急管理工作的通知（国家安监总局（2008）62号）第2条无应急救援设施。X救生衣、排水泵等）3）应急救援医疗装备4）应急电源、应急照明5）报警器材、通讯器材6）逃生及疏散通道及疏散指示标志备注：表中q为合格，为基本合格，X为不合格，/为空项。由安全检查表可知：本电站工程枢纽总体布置紧凑合理，符合规范要求。但存在以下安全隐患：电站道路未平整硬化，不符合消防通道的要求。安全标志设置不全，尤其是前池、尾水边、发电厂房、变压器、进厂交通道口应设置醒目的安全标志。电站无消防器材和设施。压力前池无防护栏杆，集水井未铺设防护盖板。
