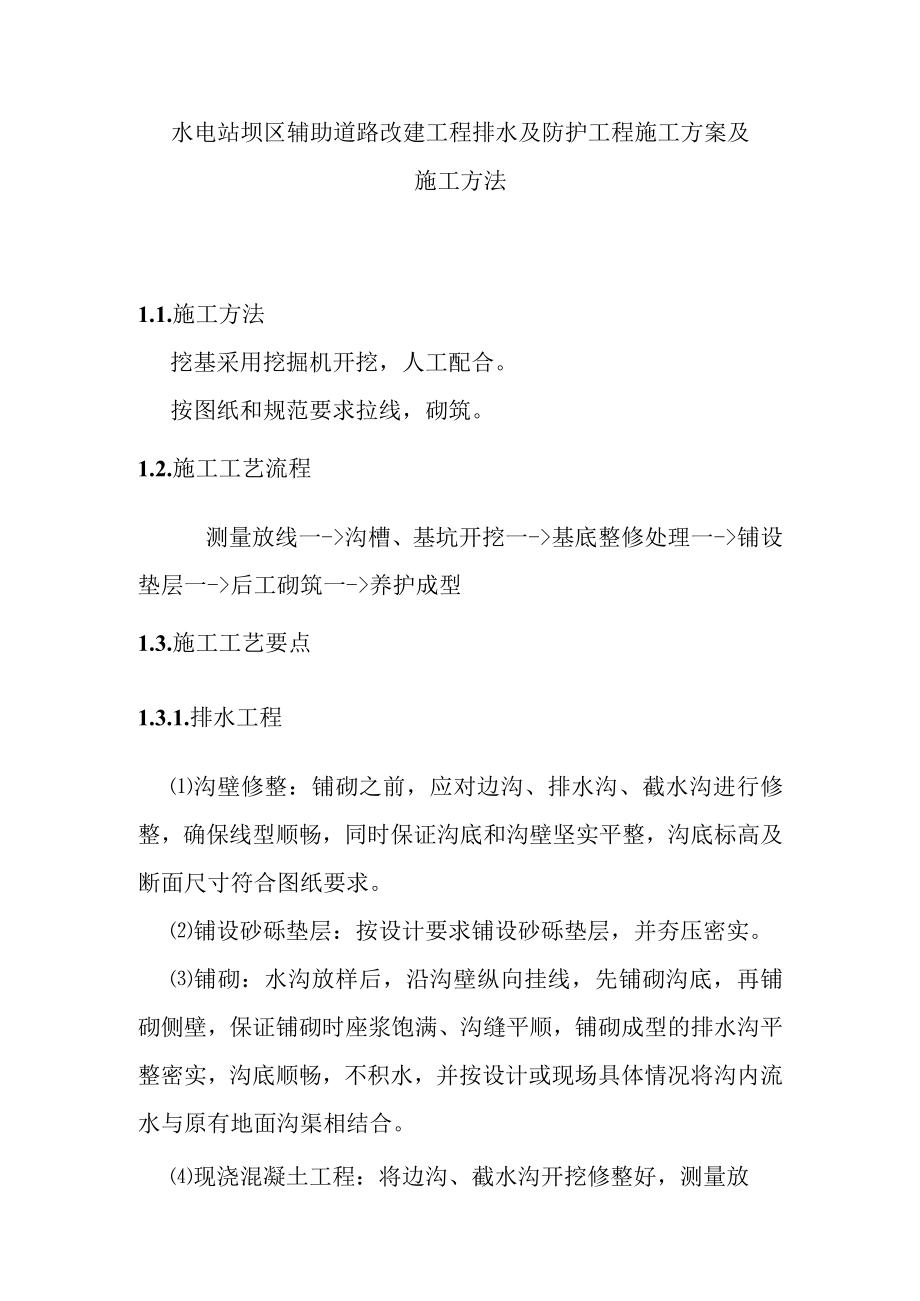

1、水电站坝区辅助道路改建工程排水及防护工程施工方案及施工方法1.1.施工方法挖基采用挖掘机开挖，人工配合。按图纸和规范要求拉线，砌筑。1.2.施工工艺流程测量放线一-沟槽、基坑开挖一-基底整修处理一-铺设垫层一-后工砌筑一-养护成型1.3.施工工艺要点1.3.1.排水工程沟壁修整：铺砌之前，应对边沟、排水沟、截水沟进行修整，确保线型顺畅，同时保证沟底和沟壁坚实平整，沟底标高及断面尺寸符合图纸要求。铺设砂砾垫层：按设计要求铺设砂砾垫层，并夯压密实。铺砌：水沟放样后，沿沟壁纵向挂线，先铺砌沟底，再铺砌侧壁，保证铺砌时座浆饱满、沟缝平顺，铺砌成型的排水沟平整密实，沟底顺畅，不积水，并按设计或现场具体情

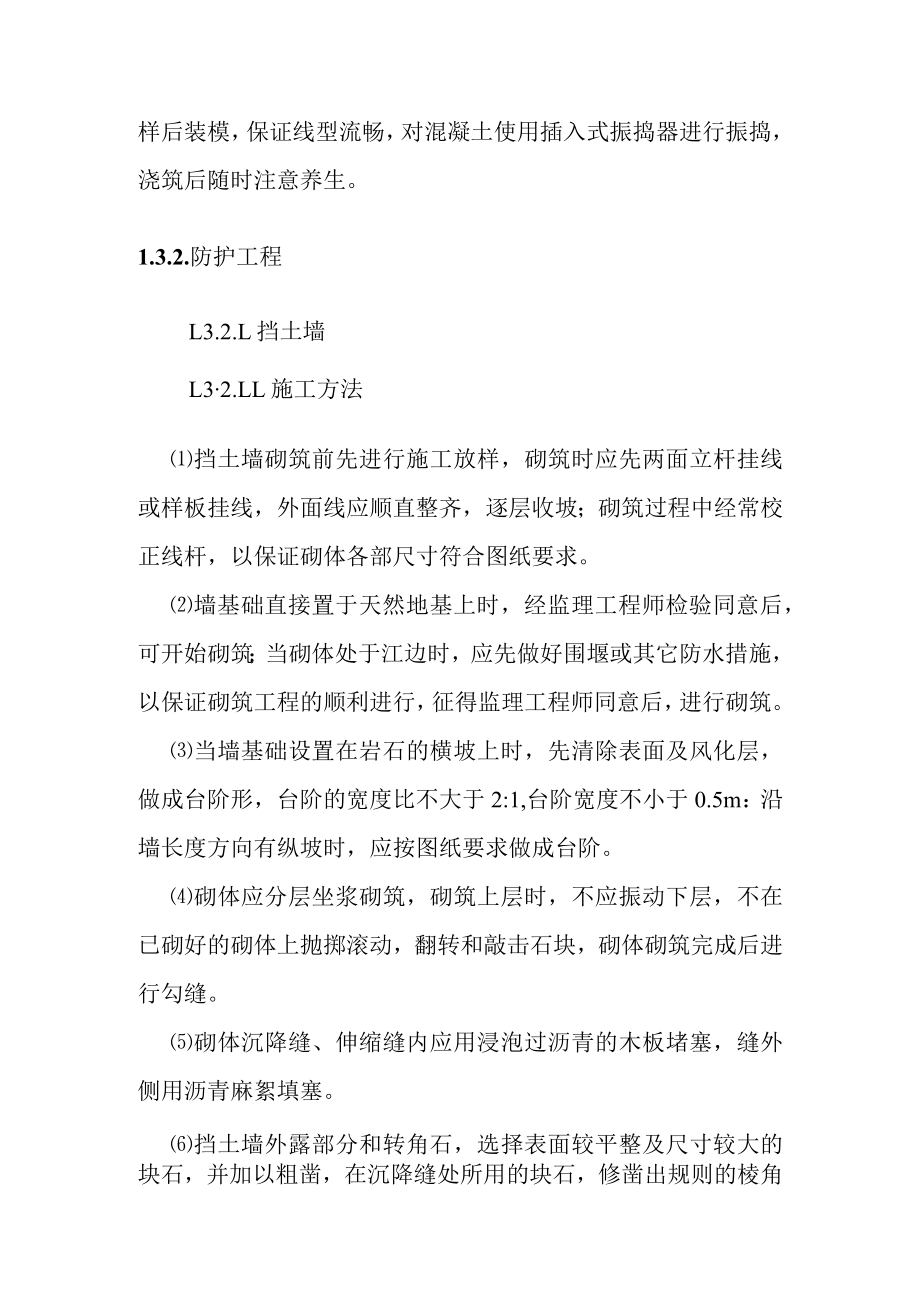

2、况将沟内流水与原有地面沟渠相结合。现浇混凝土工程：将边沟、截水沟开挖修整好，测量放样后装模，保证线型流畅，对混凝土使用插入式振捣器进行振捣，浇筑后随时注意养生。1.3.2.防护工程L3.2.L挡土墙L32.LL施工方法挡土墙砌筑前先进行施工放样，砌筑时应先两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡；砌筑过程中经常校正线杆，以保证砌体各部尺寸符合图纸要求。墙基础直接置于天然地基上时，经监理工程师检验同意后，可开始砌筑；当砌体处于江边时，应先做好围堰或其它防水措施，以保证砌筑工程的顺利进行，征得监理工程师同意后，进行砌筑。当墙基础设置在岩石的横坡上时，先清除表面及风化层，做成台阶形，台阶的

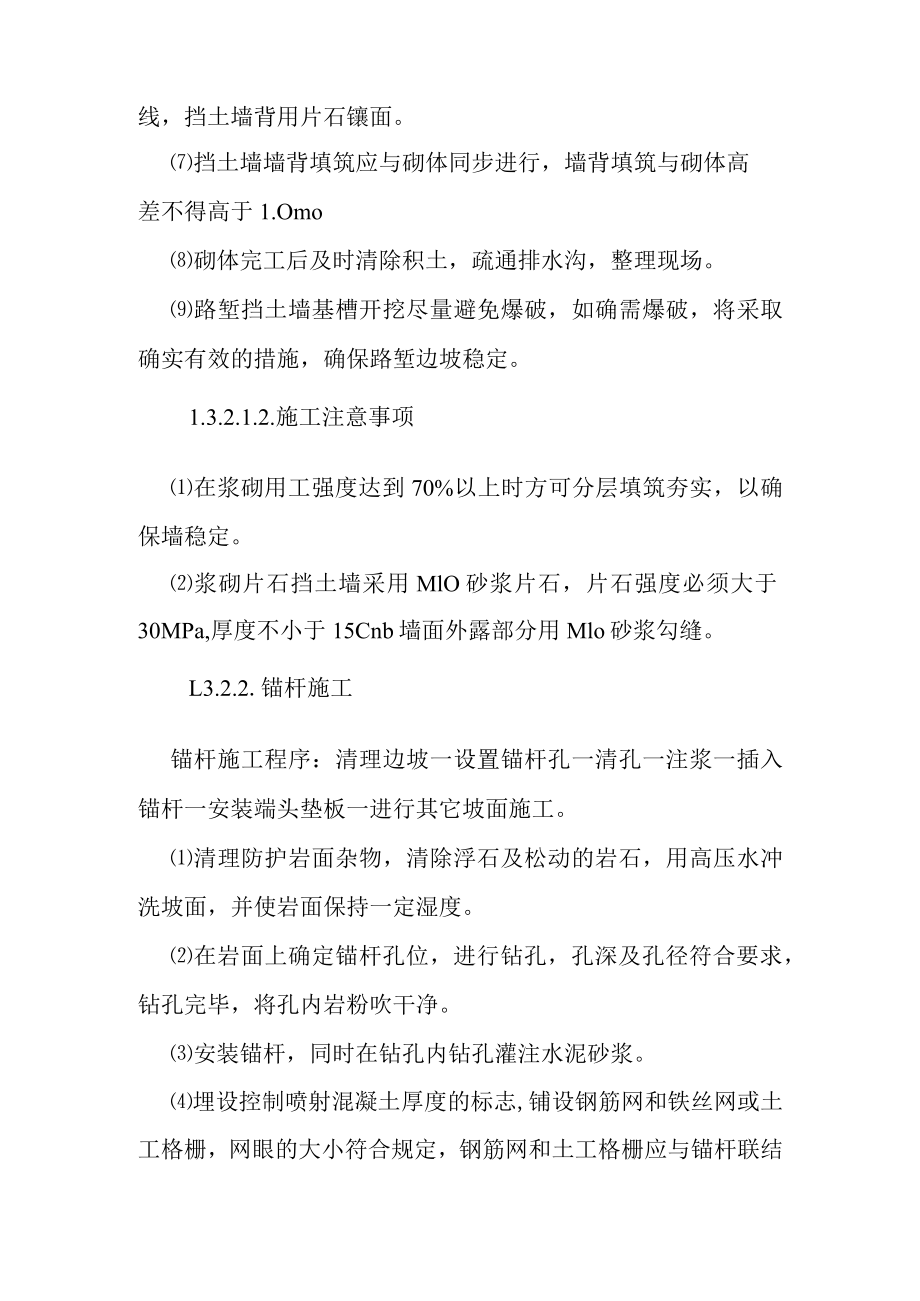

3、宽度比不大于2:1,台阶宽度不小于0.5m：沿墙长度方向有纵坡时，应按图纸要求做成台阶。砌体应分层坐浆砌筑，砌筑上层时，不应振动下层，不在已砌好的砌体上抛掷滚动，翻转和敲击石块，砌体砌筑完成后进行勾缝。砌体沉降缝、伸缩缝内应用浸泡过沥青的木板堵塞，缝外侧用沥青麻絮填塞。挡土墙外露部分和转角石，选择表面较平整及尺寸较大的块石，并加以粗凿，在沉降缝处所用的块石，修凿出规则的棱角线，挡土墙背用片石镶面。挡土墙墙背填筑应与砌体同步进行，墙背填筑与砌体高差不得高于1.Omo砌体完工后及时清除积土，疏通排水沟，整理现场。路堑挡土墙基槽开挖尽量避免爆破，如确需爆破，将采取确实有效的措施，确保路堑边坡稳定。1
4、.3.2.1.2.施工注意事项在浆砌用工强度达到70%以上时方可分层填筑夯实，以确保墙稳定。浆砌片石挡土墙采用MlO砂浆片石，片石强度必须大于30MPa,厚度不小于15Cnb墙面外露部分用Mlo砂浆勾缝。L3.2.2.锚杆施工锚杆施工程序：清理边坡一设置锚杆孔一清孔一注浆一插入锚杆一安装端头垫板一进行其它坡面施工。清理防护岩面杂物，清除浮石及松动的岩石，用高压水冲洗坡面，并使岩面保持一定湿度。在岩面上确定锚杆孔位，进行钻孔，孔深及孔径符合要求，钻孔完毕，将孔内岩粉吹干净。安装锚杆，同时在钻孔内钻孔灌注水泥砂浆。埋设控制喷射混凝土厚度的标志,铺设钢筋网和铁丝网或土工格栅，网眼的大小符合规定，钢筋网和土工格栅应与锚杆联结牢固，其与岩面的间隙为30mm。
