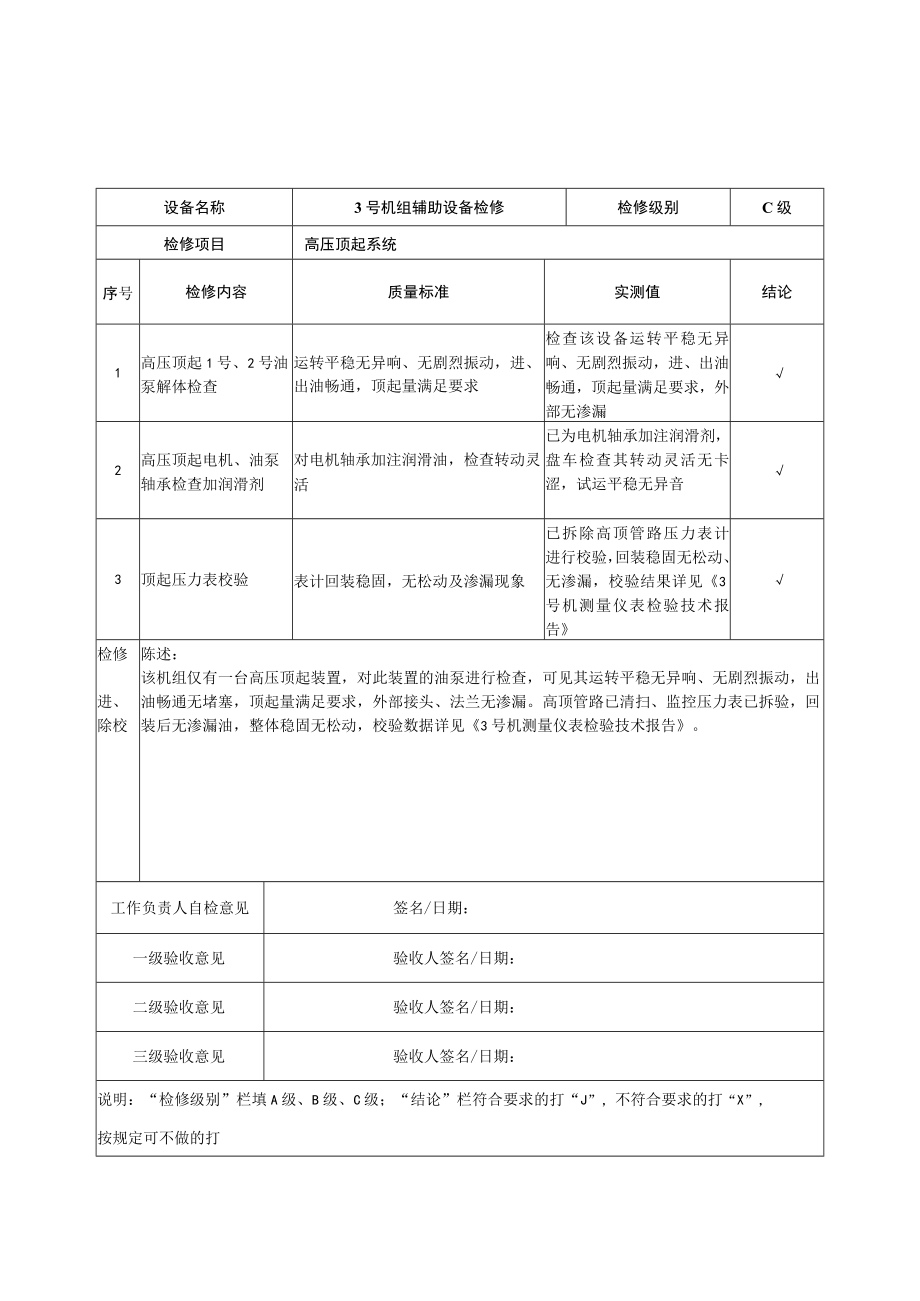

江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx_第1页
第1页 / 共6页

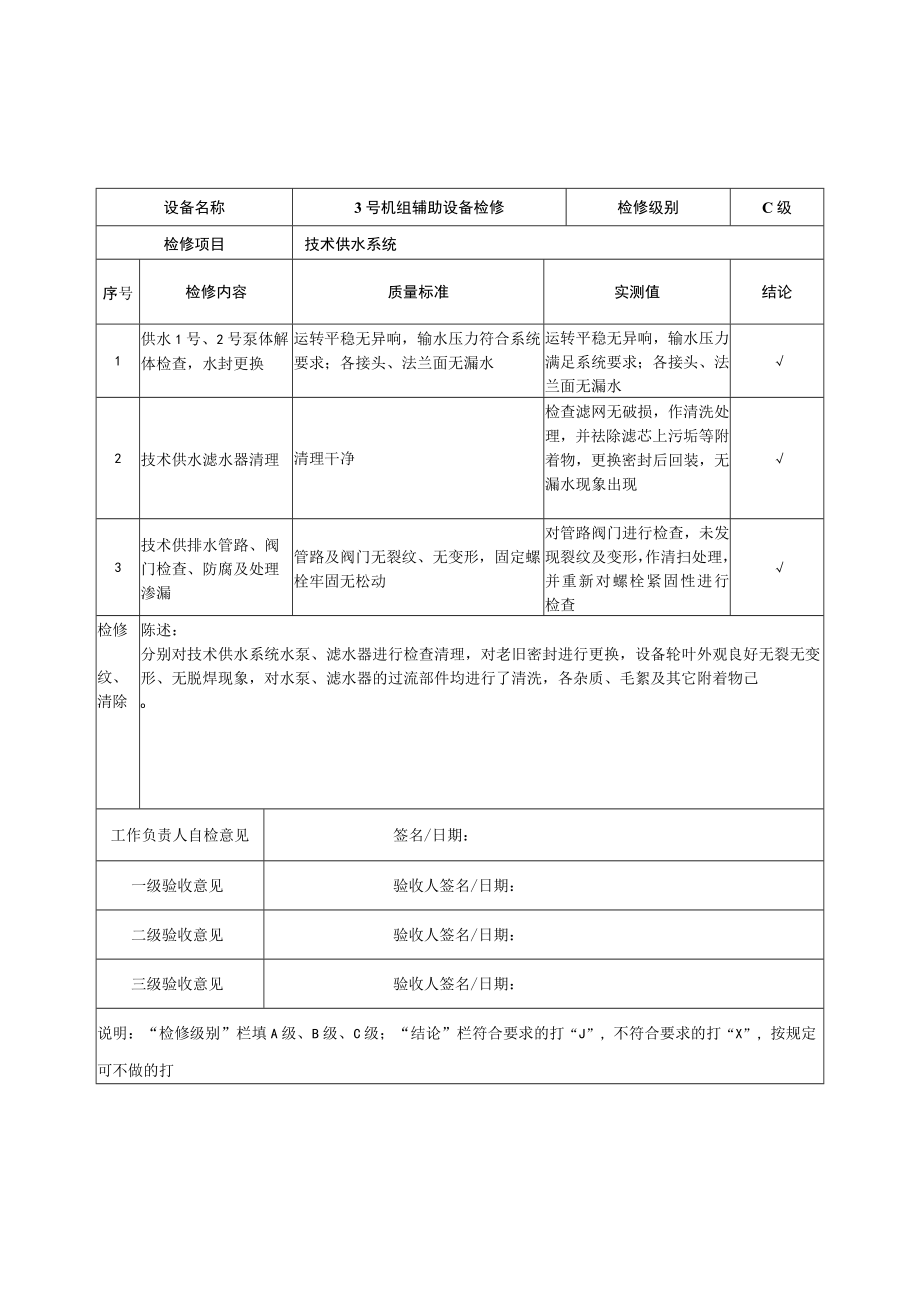

江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx_第2页
第2页 / 共6页

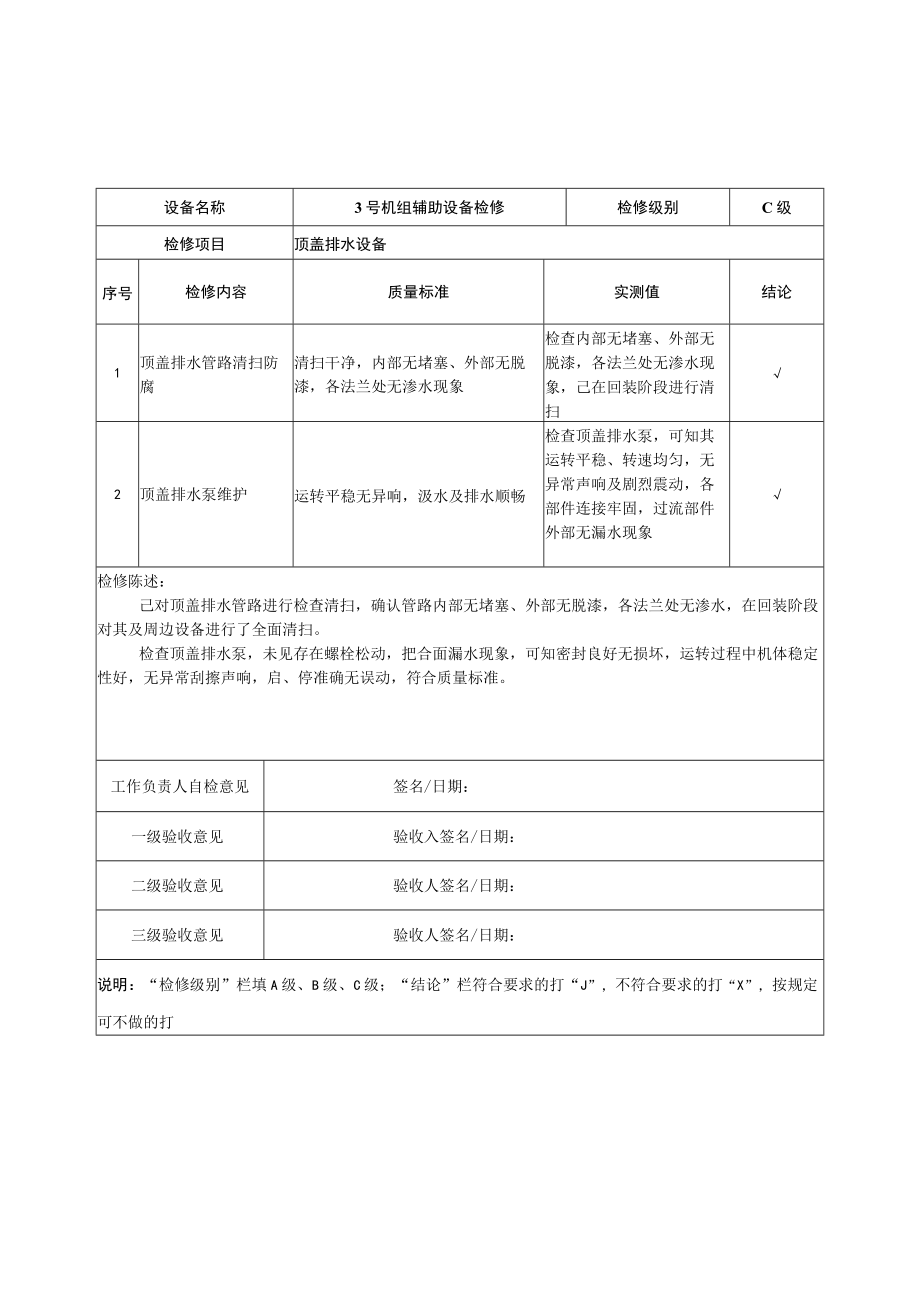

江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx_第3页
第3页 / 共6页
江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx_第4页
第4页 / 共6页
江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx_第5页
第5页 / 共6页
江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx》由会员分享,可在线阅读,更多相关《江口水力发电厂质量验收卡(3#技术监督及辅助设备).docx(6页珍藏版)》请在第壹文秘上搜索。

1、设备名称3号机组辅助设备检修检修级别C级检修项目高压顶起系统序号检修内容质量标准实测值结论1高压顶起1号、2号油泵解体检查运转平稳无异响、无剧烈振动,进、出油畅通,顶起量满足要求检查该设备运转平稳无异响、无剧烈振动,进、出油畅通,顶起量满足要求,外部无渗漏2高压顶起电机、油泵轴承检查加润滑剂对电机轴承加注润滑油,检查转动灵活已为电机轴承加注润滑剂,盘车检查其转动灵活无卡涩,试运平稳无异音3顶起压力表校验表计回装稳固,无松动及渗漏现象已拆除高顶管路压力表计进行校验,回装稳固无松动、无渗漏,校验结果详见3号机测量仪表检验技术报告检修进、除校陈述:该机组仅有一台高压顶起装置,对此装置的油泵进行检查,

2、可见其运转平稳无异响、无剧烈振动,出油畅通无堵塞,顶起量满足要求,外部接头、法兰无渗漏。高顶管路已清扫、监控压力表已拆验,回装后无渗漏油,整体稳固无松动,校验数据详见3号机测量仪表检验技术报告。工作负责人自检意见签名/日期:一级验收意见验收人签名/日期:二级验收意见验收人签名/日期:三级验收意见验收人签名/日期:说明:“检修级别”栏填A级、B级、C级;“结论”栏符合要求的打“J”,不符合要求的打“X”,按规定可不做的打设备名称3号机组辅助设备检修检修级别C级检修项目技术供水系统序号检修内容质量标准实测值结论1供水1号、2号泵体解体检查,水封更换运转平稳无异响,输水压力符合系统要求;各接头、法兰

3、面无漏水运转平稳无异响,输水压力满足系统要求;各接头、法兰面无漏水2技术供水滤水器清理清理干净检查滤网无破损,作清洗处理,并祛除滤芯上污垢等附着物,更换密封后回装,无漏水现象出现3技术供排水管路、阀门检查、防腐及处理渗漏管路及阀门无裂纹、无变形,固定螺栓牢固无松动对管路阀门进行检查,未发现裂纹及变形,作清扫处理,并重新对螺栓紧固性进行检查检修纹、清除陈述:分别对技术供水系统水泵、滤水器进行检查清理,对老旧密封进行更换,设备轮叶外观良好无裂无变形、无脱焊现象,对水泵、滤水器的过流部件均进行了清洗,各杂质、毛絮及其它附着物己O工作负责人自检意见签名/日期:一级验收意见验收人签名/日期:二级验收意见

4、验收人签名/日期:三级验收意见验收人签名/日期:说明:“检修级别”栏填A级、B级、C级;“结论”栏符合要求的打“J”,不符合要求的打“X”,按规定可不做的打设备名称3号机组辅助设备检修检修级别C级检修项目顶盖排水设备序号检修内容质量标准实测值结论1顶盖排水管路清扫防腐清扫干净,内部无堵塞、外部无脱漆,各法兰处无渗水现象检查内部无堵塞、外部无脱漆,各法兰处无渗水现象,己在回装阶段进行清扫2顶盖排水泵维护运转平稳无异响,汲水及排水顺畅检查顶盖排水泵,可知其运转平稳、转速均匀,无异常声响及剧烈震动,各部件连接牢固,过流部件外部无漏水现象检修陈述:己对顶盖排水管路进行检查清扫,确认管路内部无堵塞、外部

5、无脱漆,各法兰处无渗水,在回装阶段对其及周边设备进行了全面清扫。检查顶盖排水泵,未见存在螺栓松动,把合面漏水现象,可知密封良好无损坏,运转过程中机体稳定性好,无异常刮擦声响,启、停准确无误动,符合质量标准。工作负责人自检意见签名/日期:一级验收意见验收入签名/日期:二级验收意见验收人签名/日期:三级验收意见验收人签名/日期:说明:“检修级别”栏填A级、B级、C级;“结论”栏符合要求的打“J”,不符合要求的打“X”,按规定可不做的打设备名称3号机组辅助设备检修检修级别C级检修项目机组试运行序号检修内容质量标准实测值结论1测量机组各部振动、摆度、温度各项试验正常,各部瓦温应当在60以内,最高不得超

6、过70C详见检修陈述情况属实检修动、陈述:对开机试验阶段进行各测温表进行抄录,具体记录数据详见江口电厂3号机开机测温记录表。在开机过程中空转、带负荷、甩负荷等状态下于集电环、水导油盆处以架子固定百分表对机组震摆度幅度进行抄录,具体记录数据详见江口电厂3号机开机振动、摆度记录表。工作负责人自检意见签名/日期:一级验收意见验收入签名/日期:二级验收意见验收人签名/日期:三级验收意见验收人签名/日期:说明:“检修级别”栏填A级、B级、C级;“结论”栏符合要求的打“J”,不符合要求的打“X”,按规定可不做的打江口电厂3号机开机测温记录表(单位:)部件时间、下导轴承1下导轴承2水导轴承推力轴承1上导轴承

7、1上导轴承2推力轴承2空气冷却器1空气冷却器2开机前20:1813.013.712.713.212.112.813.515.013.5开机后21:2515.415.214.719.514.716.121.514.713.121:3016.915.715.722.316.518.124.214.713.121:3518.316.816.624.618.520.026.014.713.221:4018.917.417.225.719.720.926.814.713.221:4519.617.917.826.520.721.827.414.713.221:5020.218.418.427.221.6

8、22.628.014.813.221:5520.718.918.927.822.323.428.414.813.222:0521.519.519.828.523.424.529.214.813.222:1520.021.020.429.425.125.630.815.013.522:2520.021.421.030.526.226.631.915.213.722:3520.722.021.531.627.527.633.115.614.222:4521.222.322.232.428.028.233.815.914.622:5521.722.622.833.029.028.934.416315.123:0521.822.723.033.129329.134.616.415.2江口电厂3号机开机振动、摆度记录表(单位:mm)空转50%负荷甩50%负荷100%负荷甩100%负荷集电环处摆度X0.140.150.220.10/Y0.140.140.200.13/振动X0.080.100.130.08/Y0.090.100.120.07/注:Y为机组上游有方向,X为面向上游右手侧方向水导轴承处摆度X0.140.150.230.12/Y0.140.160.240.13/振动X0.080.080.110.06/Y0.080.090.130.06/
