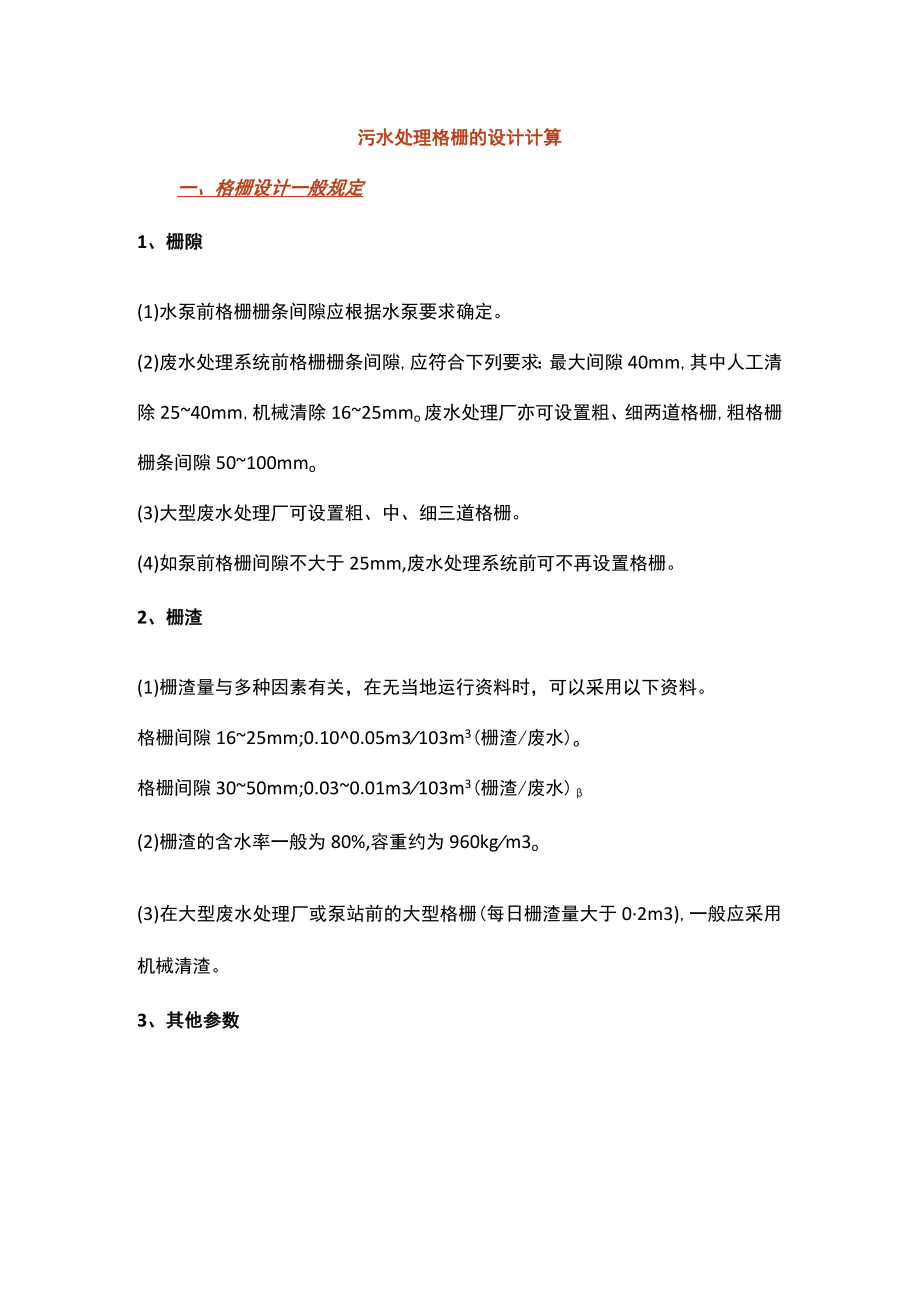

污水处理格栅的设计计算.docx_第1页
第1页 / 共3页

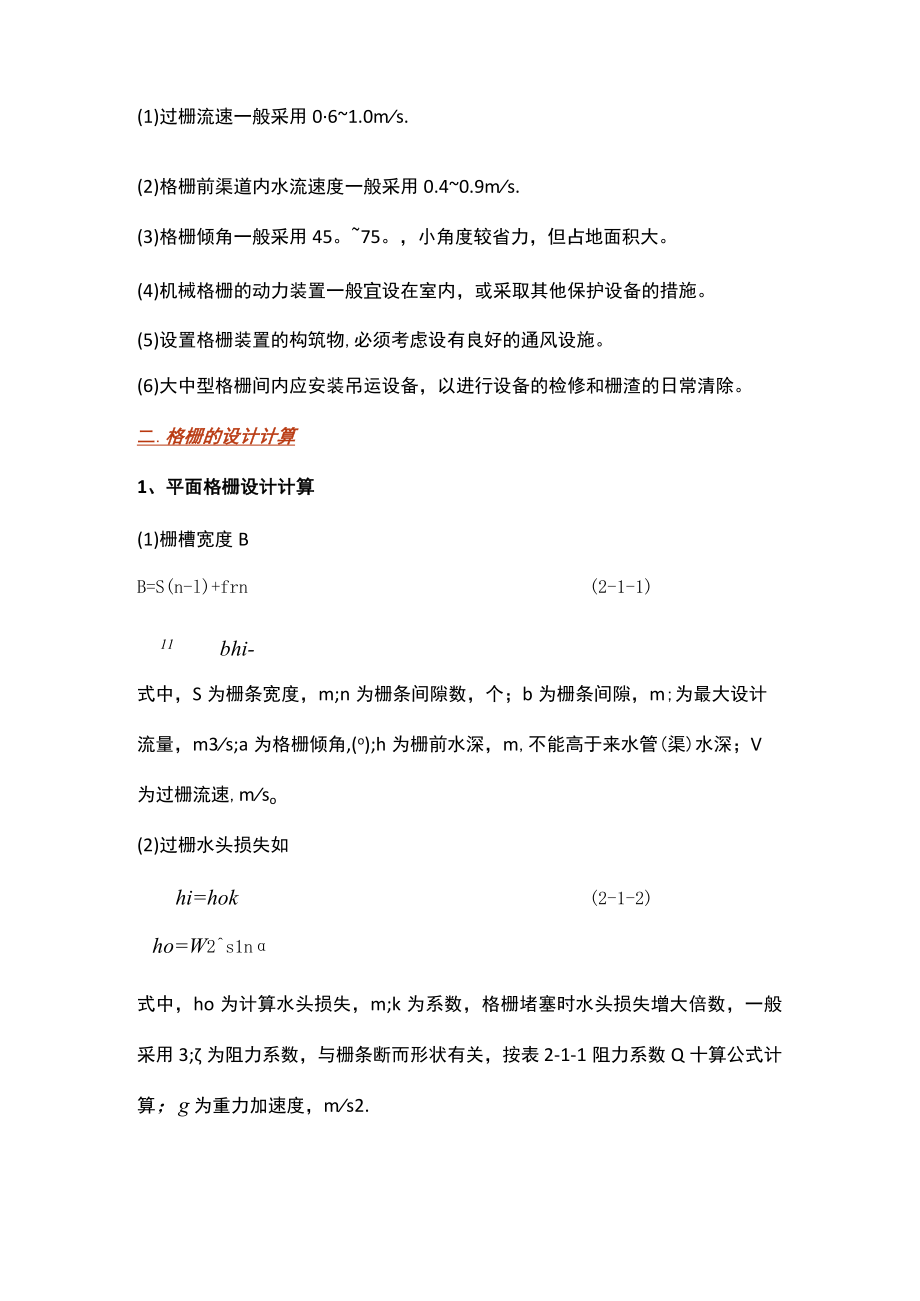

污水处理格栅的设计计算.docx_第2页
第2页 / 共3页

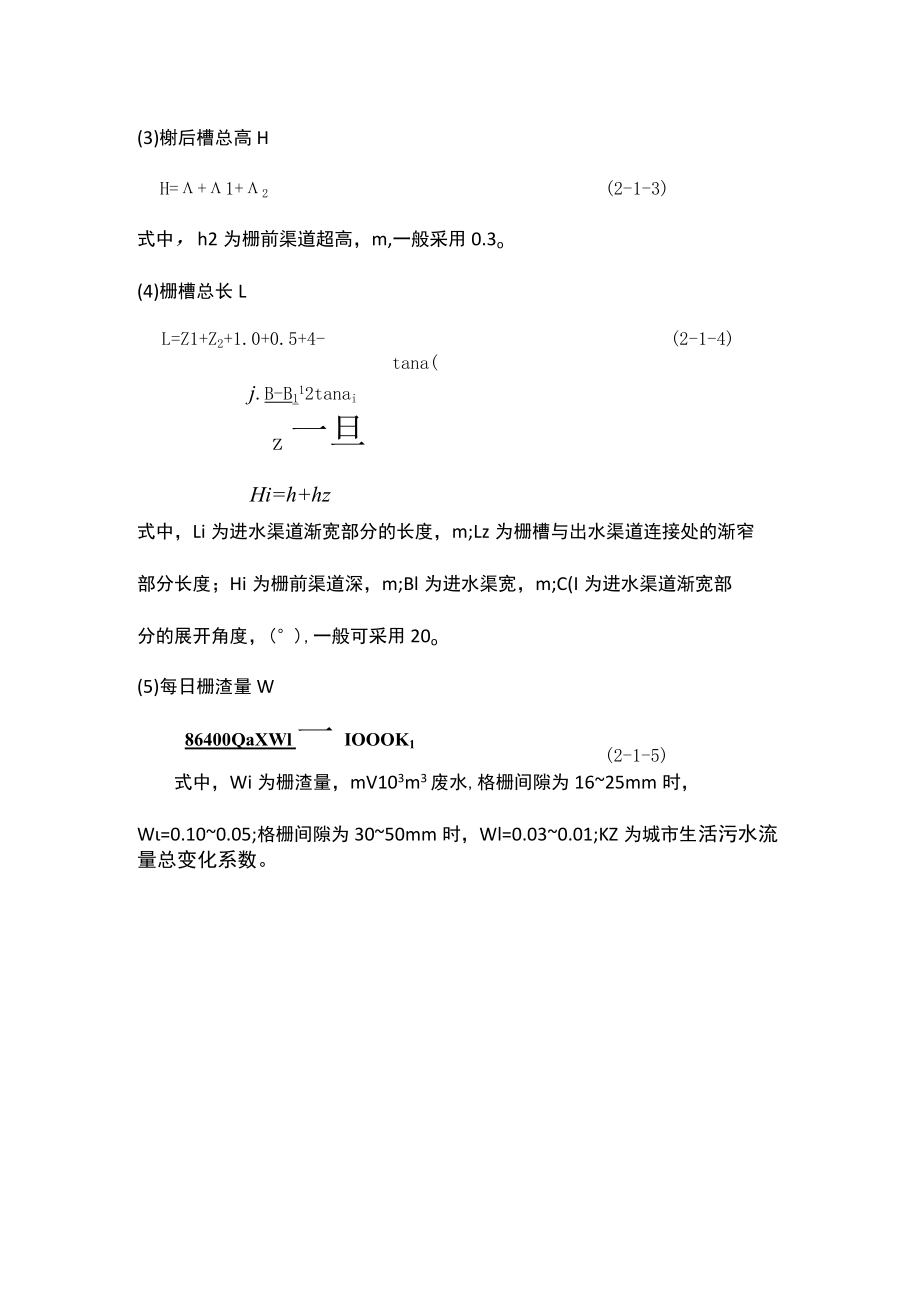

污水处理格栅的设计计算.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《污水处理格栅的设计计算.docx》由会员分享,可在线阅读,更多相关《污水处理格栅的设计计算.docx(3页珍藏版)》请在第壹文秘上搜索。

1、污水处理格栅的设计计算一、格栅设计一般规定1、栅隙(1)水泵前格栅栅条间隙应根据水泵要求确定。(2)废水处理系统前格栅栅条间隙,应符合下列要求:最大间隙40mm,其中人工清除2540mm,机械清除1625mmo废水处理厂亦可设置粗、细两道格栅,粗格栅栅条间隙50100mmo(3)大型废水处理厂可设置粗、中、细三道格栅。(4)如泵前格栅间隙不大于25mm,废水处理系统前可不再设置格栅。2、栅渣(1)栅渣量与多种因素有关,在无当地运行资料时,可以采用以下资料。格栅间隙1625mm;0.100.05m3103m3(栅渣/废水)o格栅间隙3050mm;0.030.01m3103m3(栅渣/废水)(2)

2、栅渣的含水率一般为80%,容重约为960kgm3o(3)在大型废水处理厂或泵站前的大型格栅(每日栅渣量大于02m3),一般应采用机械清渣。3、其他参数(1)过栅流速一般采用061.0ms.(2)格栅前渠道内水流速度一般采用0.40.9ms.(3)格栅倾角一般采用45。75。,小角度较省力,但占地面积大。(4)机械格栅的动力装置一般宜设在室内,或采取其他保护设备的措施。(5)设置格栅装置的构筑物,必须考虑设有良好的通风设施。(6)大中型格栅间内应安装吊运设备,以进行设备的检修和栅渣的日常清除。二.格栅的设计计算1、平面格栅设计计算(1)栅槽宽度BB=S(n-l)+frn(2-1-1)11bhi-

3、式中,S为栅条宽度,m;n为栅条间隙数,个;b为栅条间隙,m;为最大设计流量,m3s;a为格栅倾角,(o);h为栅前水深,m,不能高于来水管(渠)水深;V为过栅流速,mso(2)过栅水头损失如hi=hok(2-1-2)ho=W2s1n式中,ho为计算水头损失,m;k为系数,格栅堵塞时水头损失增大倍数,一般采用3;为阻力系数,与栅条断而形状有关,按表2-1-1阻力系数Q十算公式计算;g为重力加速度,ms2.(3)榭后槽总高HH=+1+2(2-1-3)式中,h2为栅前渠道超高,m,一般采用0.3o(4)栅槽总长LL=Z1+Z2+1.0+0.5+4-(2-1-4)tana(j.B-B112tanaiz一旦Hi=h+hz式中,Li为进水渠道渐宽部分的长度,m;Lz为栅槽与出水渠道连接处的渐窄部分长度;Hi为栅前渠道深,m;Bl为进水渠宽,m;C(I为进水渠道渐宽部分的展开角度,(),一般可采用20o(5)每日栅渣量W(2-1-5)86400QaXWl一IOOOK1式中,Wi为栅渣量,mV103m3废水,格栅间隙为1625mm时,W=0.100.05;格栅间隙为3050mm时,Wl=0.030.01;KZ为城市生活污水流量总变化系数。
