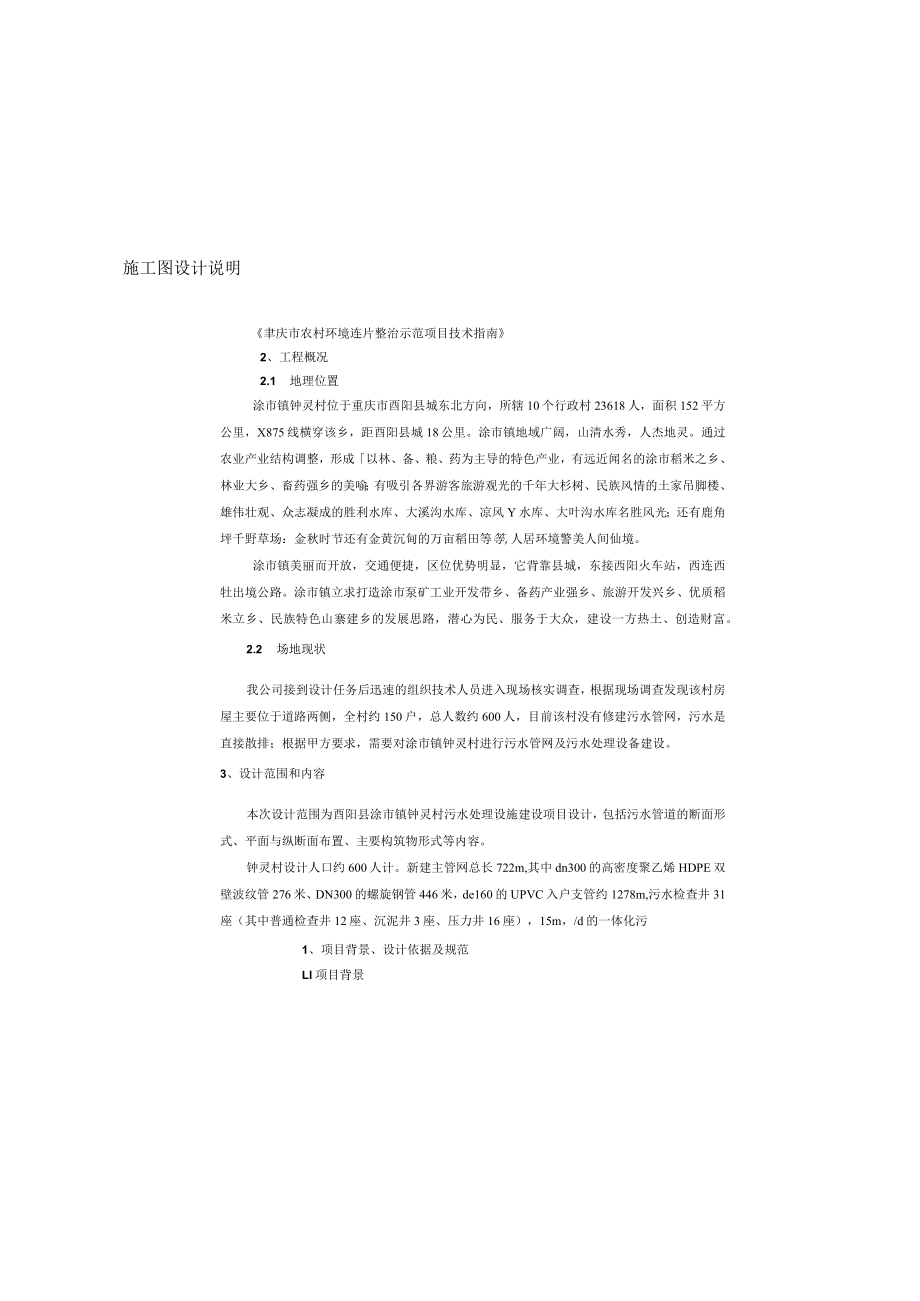

1、施工图设计说明聿庆市农村环境连片整治示范项目技术指南2、工程概况2.1 地理位置涂市镇钟灵村位于重庆市酉阳县城东北方向，所辖10个行政村23618人，面积152平方公里，X875线横穿该乡，距酉阳县城18公里。涂市镇地域广阔，山清水秀，人杰地灵。通过农业产业结构调整，形成以林、备、粮、药为主导的特色产业，有远近闻名的涂市稻米之乡、林业大乡、畜药强乡的美喻；有吸引各界游客旅游观光的千年大杉树、民族风情的土家吊脚楼、雄伟壮观、众志凝成的胜利水库、大溪沟水库、凉风Y水库、大叶沟水库名胜风光；还有鹿角坪千野草场：金秋时节还有金黄沉甸的万亩稻田等等,人居环境警美人间仙境。涂市镇美丽而开放，交通便捷，区位
2、优势明显，它背靠县城，东接西阳火车站，西连西牡出境公路。涂市镇立求打造涂市泵矿工业开发带乡、备药产业强乡、旅游开发兴乡、优质稻米立乡、民族特色山寨建乡的发展思路，潜心为民、服务于大众，建设一方热土、创造财富。2.2 场地现状我公司接到设计任务后迅速的组织技术人员进入现场核实调查，根据现场调查发现该村房屋主要位于道路两侧，全村约150户，总人数约600人，目前该村没有修建污水管网，污水是直接散排；根据甲方要求，需要对涂市镇钟灵村进行污水管网及污水处理设备建设。3、设计范围和内容本次设计范围为酉阳县涂市镇钟灵村污水处理设施建设项目设计，包括污水管道的断面形式、平面与纵断面布置、主要构筑物形式等内容

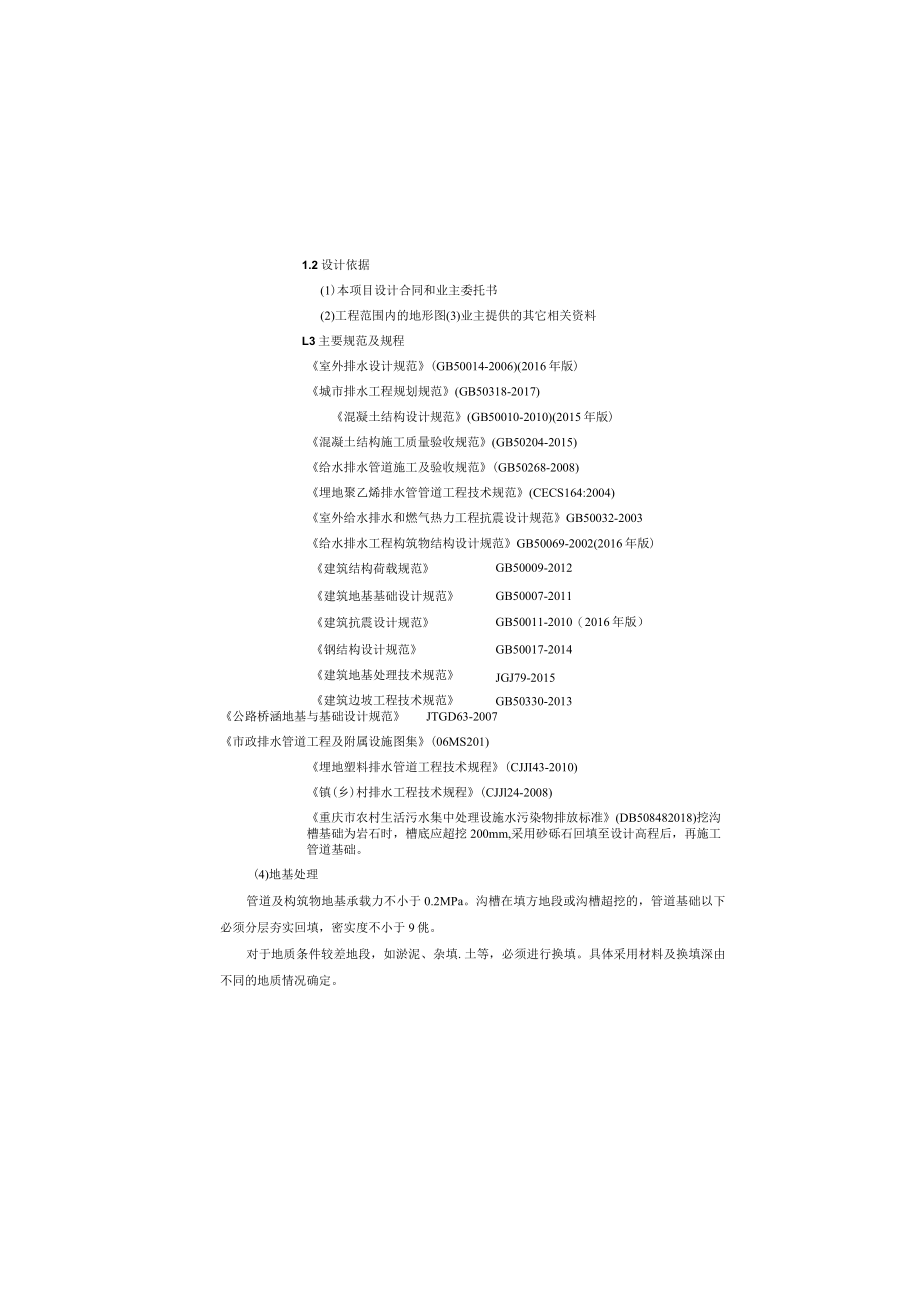

3、。钟灵村设计人口约600人计。新建主管网总长722m,其中dn300的高密度聚乙烯HDPE双壁波纹管276米、DN300的螺旋钢管446米，de160的UPVC入户支管约1278m,污水检查井31座（其中普通检查井12座、沉泥井3座、压力井16座），15m，/d的一体化污1、项目背景、设计依据及规范Ll项目背景1.2设计依据(1)本项目设计合同和业主委托书(2)工程范围内的地形图(3)业主提供的其它相关资料L3主要规范及规程室外排水设计规范(GB50014-2006)(2016年版)城市排水工程规划规范(GB50318-2017)混凝土结构设计规范(GB50010-2010)(2015年版)混
4、凝土结构施工质量验收规范(GB50204-2015)给水排水管道施工及验收规范(GB50268-2008)埋地聚乙烯排水管管道工程技术规范(CECS164:2004)室外给水排水和燃气热力工程抗震设计规范GB50032-2003给水排水工程构筑物结构设计规范GB50069-2002(2016年版)建筑结构荷载规范GB50009-2012建筑地基基础设计规范GB50007-2011建筑抗震设计规范GB50011-2010（2016年版）钢结构设计规范GB50017-2014建筑地基处理技术规范建筑边坡工程技术规范JGJ79-2015GB50330-2013公路桥涵地基与基础设计规范JTGD63-

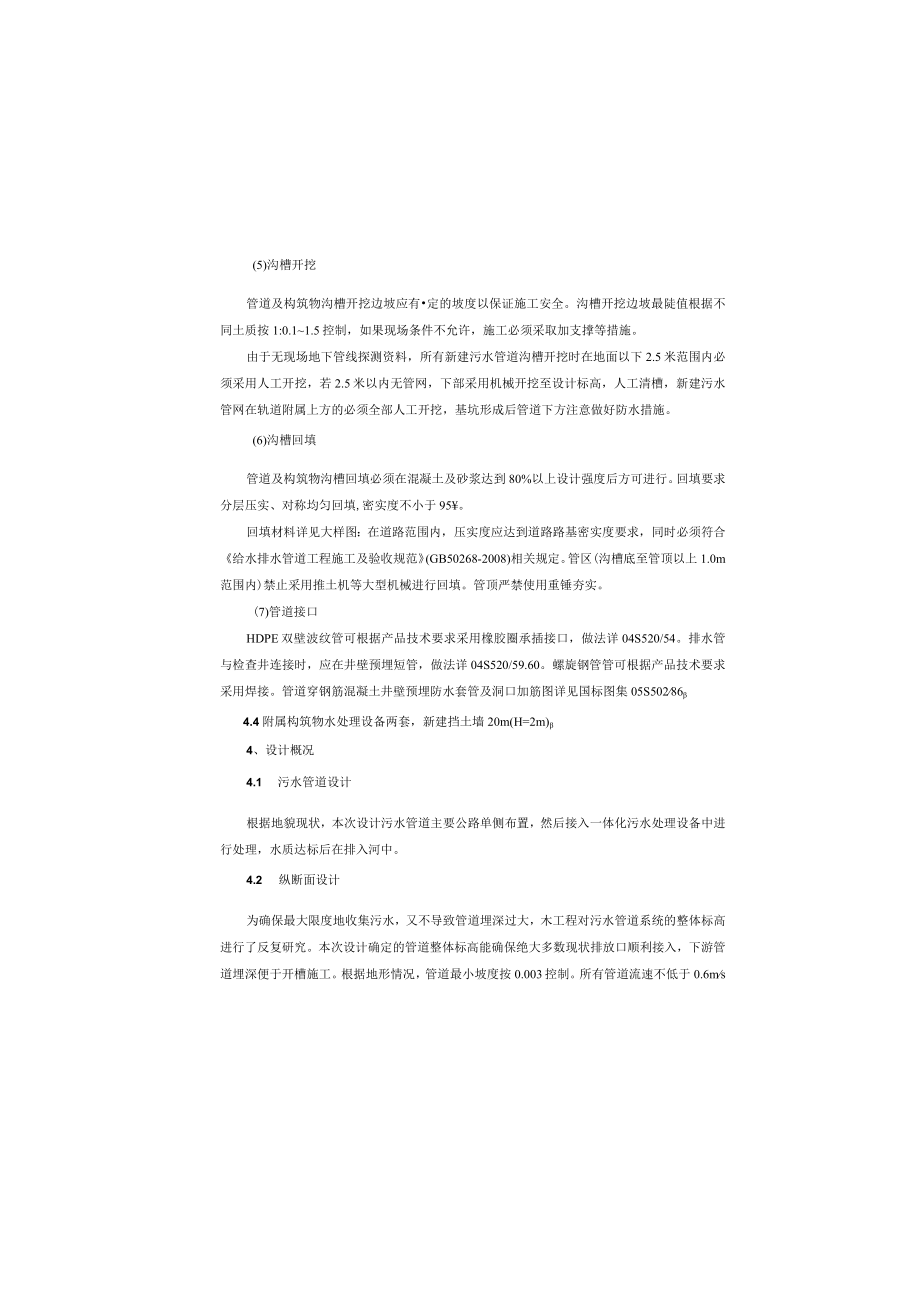

5、2007市政排水管道工程及附属设施图集(06MS201)埋地塑料排水管道工程技术规程(CJJI43-2010)镇(乡)村排水工程技术规程(CJJl24-2008)重庆市农村生活污水集中处理设施水污染物排放标准(DB508482018)挖沟槽基础为岩石时，槽底应超挖200mm,采用砂砾石回填至设计高程后，再施工管道基础。(4)地基处理管道及构筑物地基承载力不小于0.2MPa。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于9佻。对于地质条件较差地段，如淤泥、杂填.土等，必须进行换填。具体采用材料及换填深由不同的地质情况确定。(5)沟槽开挖管道及构筑物沟槽开挖边坡应有定的坡度
6、以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0.11.5控制，如果现场条件不允许，施工必须采取加支撑等措施。由于无现场地下管线探测资料，所有新建污水管道沟槽开挖时在地面以下2.5米范围内必须采用人工开挖，若2.5米以内无管网，下部采用机械开挖至设计标高，人工清槽，新建污水管网在轨道附属上方的必须全部人工开挖，基坑形成后管道下方注意做好防水措施。(6)沟槽回填管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填,密实度不小于95。回填材料详见大样图：在道路范围内，压实度应达到道路路基密实度要求，同时必须符合给水排水管道工程施工及验收规范(
7、GB50268-2008)相关规定。管区(沟槽底至管顶以上1.0m范围内)禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。(7)管道接口HDPE双壁波纹管可根据产品技术要求采用橡胶圈承插接口，做法详04S520/54。排水管与检查井连接时，应在井壁预埋短管，做法详04S520/59.60。螺旋钢管管可根据产品技术要求采用焊接。管道穿钢筋混凝土井壁预埋防水套管及洞口加筋图详见国标图集05S502864.4附属构筑物水处理设备两套，新建挡土墙20m(H=2m)4、设计概况4.1 污水管道设计根据地貌现状，本次设计污水管道主要公路单侧布置，然后接入一体化污水处理设备中进行处理，水质达标后在排
8、入河中。4.2 纵断面设计为确保最大限度地收集污水，又不导致管道埋深过大，木工程对污水管道系统的整体标高进行了反复研究。本次设计确定的管道整体标高能确保绝大多数现状排放口顺利接入，下游管道埋深便于开槽施工。根据地形情况，管道最小坡度按0.003控制。所有管道流速不低于0.6ms且不大于5ms(本次设计阳、也7为水沟管段，管道都采用DN300的螺旋钢管及C25混凝上包封。4.3 3管材、基础和接口(1)管道断面形式管道均采用圆形断面。(2)管材污水主管道采用DN300螺旋钢管、dn300高密度聚氯乙烯(HDPE)双壁波纹管，道路上管材环刚度28kWm,绿化带上管材环刚度24kNf:当管道坡度大于
9、15%时及河道敷设时，采用DN300螺旋钢管：出户支管采用del60UPVC管：支管敷设河道及水沟采用dnl60PE100级聚乙烯管，排水管质量应符合埋地塑料排水管道工程技术规程(CJJ143-2010)的相关规定。(3)管道基础管道采用砾石砂垫层基础和C25混凝土满包基础，做法详见本工程管道开挖及恢复大样图。雨污水管道地基处理应满足排水管道对压实度和承载力的要求，且应同时满足道路工程的要求，尽量减小不均匀沉降。填方路段应按道路密实度要求回埴至管顶以上1.5m后，再开挖管槽施工管道；且管道基槽应超挖0.5m,再回填0.5m厚的砂卵石或级配碎石，最后施工管道基础；管道施工回填压实后，再分层回填压
10、实至设计路面高程。当开土基抗压回弹模量Eo不小于30MPa0土基压实度不小于95%。(2)面层符合要求的原土回填.4.8. 挡土墙挡土墙采用C25片石碎浇筑。4.9. 材料要求(1)混凝土C25混凝土：基础、盖梁及检查井，配制混凝土、砂浆用的材料(包括水泥、细骨料、粗骨料、水等)的质量应符合混凝土结构施工质量验收规范(GB50204-2015)的有关规定和要求。(2)螺旋钢管a.钢管管材采用Q235-B,其质量标准应符合现行普通碳素钢钢号和一般技术条件规定的要求；管材不宜采用Q235沸腾钢。b.钢管焊缝质量等级按现行国家标准钢结构工程施工质量验收规范GB50205所规定的二级焊缝的要求执行。(
11、3)其余材料要求详各管道结构施工图4.10. 钢制管道安装要求1、普通焊接钢管1)钢管,一律用Q235A级钢焊制。(2)管子的椭圆度不应超过0.0ID(D为管外径)，在管节的安装端不得超过0.005Do3)壁厚在5mm以上的钢管，其端部应开30度-40度的坡口。4)对接管节的管端间隙，应按下表的规定尺寸：管壁厚度(mn)355-99(I)钢筋混凝土检查井污水检查井选用IoOo钢筋混凝土污水检查井(见图集06MS201-3,21页)，当井深小于2.3米时采用调整井室高度，当井深大于2.3米时采用调整井筒高度。检杳井采用可调式防沉降球黑铸铁防盗成品井盖、盖座及爬梯。根据检查井盖(GB/T23858
12、-2009),人行道下采用“普型”可调式防沉降球墨铸铁井盖及井座，承载等级为C250类；车行道下采用“重型”可调式防沉降球墨铸铁井盖及井座，承载等级为D400类。井盅应设有防坠落及坍陷措施，并应符合GB/T1348的要求。井口安装防坠落网。(2)沉泥井为避免干管堵塞，接入主干管或架空管的前一个检查井需设置一个沉泥井，较长段管设置沉泥井，沉泥井间距按30Om控制，可根据现场实际情况调整。沉泥井做法为普通检查井取消底流槽，井底下沉0.6m即可。大样详图集06MS201-3,124页。4.5. 道路路面恢复(1)道路土基质量土基抗压回弹模量Eo不小于30MPao士基压实度不小于95%。(2)道路基层
13、道路基层恢复结合原道路结构等级恢梵，做法详见本工程路面破除及恢复断面图，施工质量应符合城镇道路工程施工及验收规范(CJJl-2016)相关技术要求。(3)道路面层道路面层恢复结合原道路情况采用水泥混凝土路面，做法详见本工程路面拆除及恢复断面图，施工质量应符合公路水泥混凝土路面设计规范(JTG_D40-2015)相关技术要求。4.6. 水沟恢复本次设计Wl17管段敷设于河道，恢复后管道于原水沟齐平。4.7. 农田恢复(1)土基质量3、防腐注意事项1）管道防腐衬涂前须清除金属表面的油污、尘土、焊渣、氧化物、浮锈等附着物，再用砂轮除锈处理，外防腐质量达St3级，内防腐处理宜采用喷（抛）射除锈，除锈等
14、级应不低于涂装前钢材表面锈蚀等级和除锈等级GB/T8923T988中规定的Sa2级，处理后，要求基层平整干燥无水迹。2）防腐施工中，必须等前一道涂漆干透后才能进行下一道涂漆。3）为了保证焊缝处的漆膜厚度，涂刷时应先将焊缝部位涂刷两道，然后再全面涂刷防腐漆。4）涂刷后的表面应光洁，无流挂，无皱皮，无刷痕，无露底和开裂现象。涂层应均匀。5）钢管表面处理后，应在钢管两端607OOmnl范围内涂刷硅酸锌或其它可焊性防锈涂料，干膜厚度为2040m,待安装完毕后，再按要求进行涂漆。6）管道在运输吊装过程中应尽量避免与异物硬性摩擦，以避免损伤涂层，否则应修补至合格为止。7）在雨雪天和大气湿度在85%以上时，
