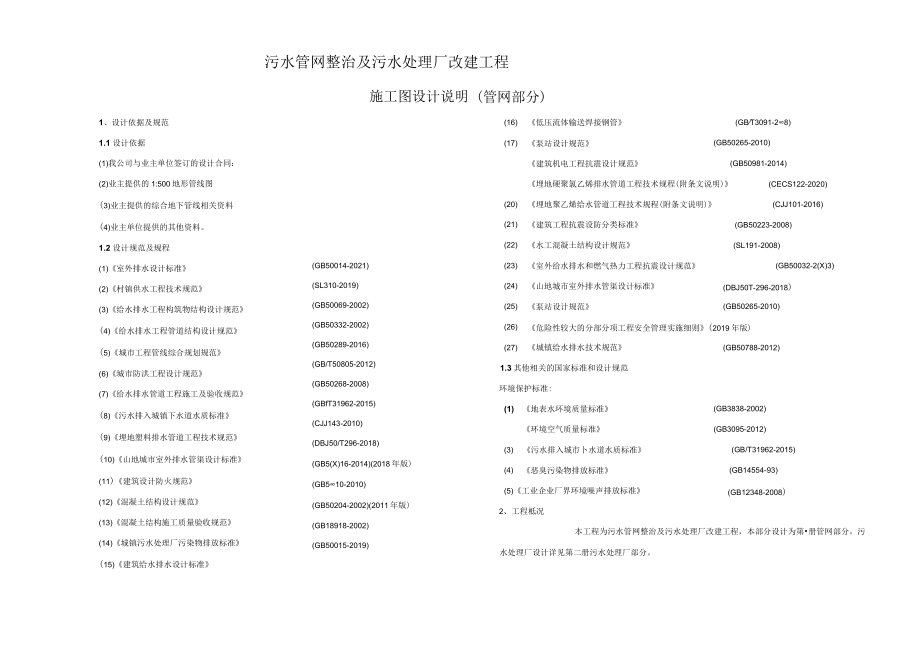

1、污水管网整治及污水处理厂改建工程施工图设计说明(管网部分)1、设计依据及规范1.1 设计依据(1)我公司与业主单位签订的设计合同：(2)业主提供的1:500地形管线图(3)业主提供的综合地下管线相关资料(4)业主单位提供的其他资料。1.2 设计规范及规程(1)室外排水设计标准(2)村镇供水工程技术规范(3)给水排水工程构筑物结构设计规范(4)给水排水工程管道结构设计规范(5)城市工程管线综合规划规范(6)城市防洪工程设计规范(7)给水排水管道工程施工及验收规范(8)污水排入城镇下水道水质标准(9)埋地塑料排水管道工程技术规范(10)山地城市室外排水管渠设计标准(11)建筑设计防火规范(12)混
2、凝土结构设计规范(13)混凝土结构施工质量验收规范(14)城镇污水处理厂污染物排放标准(15)建筑给水排水设计标准(GB50014-2021)(SL310-2019)(GB50069-2002)(GB50332-2002)(GB50289-2016)(GB/T50805-2012)(GB50268-2008)(GBfT31962-2015)(CJJ143-2010)(DBJ50/T296-2018)(GB5(X)16-2014)(2018年版)(GB510-2010)(GB50204-2002)(2011年版)(GB18918-2002)(GB50015-2019)(16)(17)(20)(2
3、1)(22)(23)(24)(25)(26)(27)低压流体输送焊接钢管泵站设计规范建筑机电工程抗震设计规范(GBT3091-28)(GB50265-2010)(GB50981-2014)埋地硬聚氯乙烯排水管道工程技术规程(附条文说明)(CECS122-2020)埋地聚乙烯给水管道工程技术规程(附条文说明)建筑工程抗震设防分类标准水工混凝土结构设计规范(CJJ101-2016)(GB50223-2008)(SL191-2008)室外给水排水和燃气热力工程抗震设计规范山地城市室外排水管渠设计标准泵站设计规范(GB50032-2(X)3)(DBJ50T-296-2018)(GB50265-2010

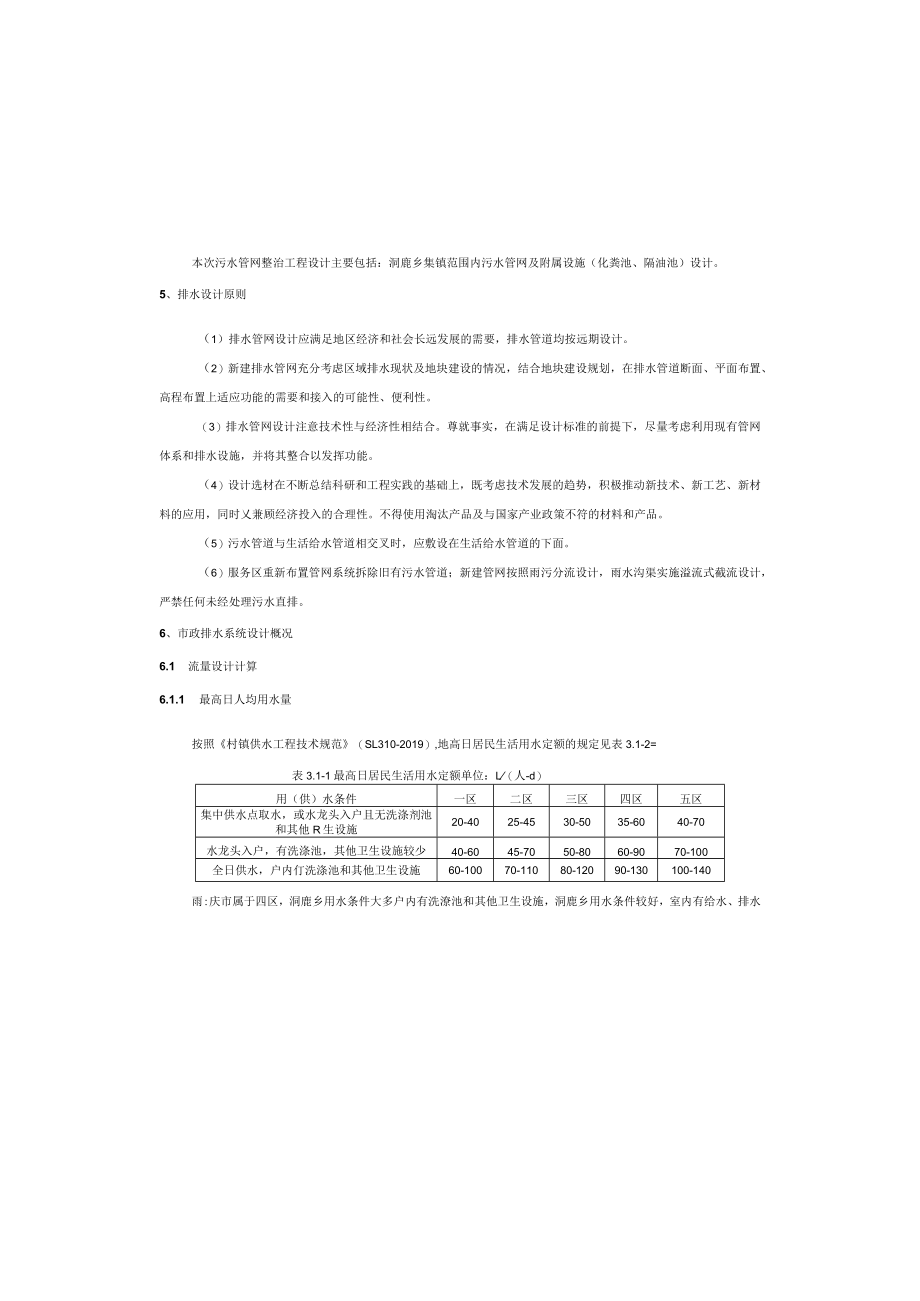

4、)危险性较大的分部分项工程安全管理实施细则(2019年版)城镇给水排水技术规范(GB50788-2012)1.3其他相关的国家标准和设计规范环境保护标准:(1)(3)(4)地表水环境质量标准环境空气质量标准污水排入城市卜水道水质标准恶臭污染物排放标准(5)工业企业厂界环境噪声排放标准2、工程柢况(GB3838-2002)(GB3095-2012)(GB/T31962-2015)(GB14554-93)(GB12348-2008)本工程为污水管网整治及污水处理厂改建工程，本部分设计为第册管网部分，污水处理厂设计详见第二册污水处理厂部分。本次污水管网整治工程设计主要包括：洞鹿乡集镇范围内污水管网及
5、附属设施（化粪池、隔油池）设计。5、排水设计原则（1）排水管网设计应满足地区经济和社会长远发展的需要，排水管道均按远期设计。（2）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。（3）排水管网设计注意技术性与经济性相结合。尊就事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。（4）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时乂兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。（5）
6、污水管道与生活给水管道相交叉时，应敷设在生活给水管道的下面。（6）服务区重新布置管网系统拆除旧有污水管道；新建管网按照雨污分流设计，雨水沟渠实施溢流式截流设计，严禁任何未经处理污水直排。6、市政排水系统设计概况6.1 流量设计计算6.1.1 最高日人均用水量按照村镇供水工程技术规范（SL310-2019）,地高日居民生活用水定额的规定见表3.1-2=表3.1-1最高日居民生活用水定额单位：L（人-d）用（供）水条件一区二区三区四区五区集中供水点取水，或水龙头入户且无洗涤剂池和其他R生设施20-4025-4530-5035-6040-70水龙头入户，有洗涤池，其他卫生设施较少40-6045-70
7、50-8060-9070-100全日供水，户内仃洗涤池和其他卫生设施60-10070-11080-12090-130100-140雨:庆市属于四区，洞鹿乡用水条件大多户内有洗潦池和其他卫生设施，洞鹿乡用水条件较好，室内有给水、排水设施且卫生设施较为齐全。综合考虑洞鹿乡生活水平，并管网部分：起点为洞鹿乡集镇最东北位置处，终点为原老污水处理厂处。干管主线全长约7.00km,其中d400聿力流管道总长约0.75km,d300重力流管道总长约5.10km,DN150压力流管道长约0.48km,DNlOO压力流管道长约0.16km,架空D325x8钢管0.10km,架空D426x9钢管0.35km=泵站
8、部分：本次设计泵站采用一体化泵站，其中1#泵站Q=560m3hH=16m:2#泵站Q=I8.00m3h、H=I5m。化粪池部分：本次设计包含化粪池38座，均为三格钢筋混凝土化粪池，其中2n容积化粪池15座，4mj容积化粪池23座。隔油池部分：本次设计包含隔油池两座，均为成品钢筋混凝上隔油池，隔油池容积为2mL3、排水现状现状及设计概要3.1 排污现状目前洞鹿乡，排水方式有散排至合流管道、直排进入沟渠或沙井收集等，居民大部分建设有水冲厕，但是也存在少部分居民任在使用旱厕。污水未经处理直排进入沟渠，现状水污染现象严重。3.2 现状污水管网存在的问题目前洞鹿乡内建设有污水管网，但是管网使用年限久远，
9、破损严重，已经无法满足居民的使用要求。3.3 设计概要本次设计洞鹿乡西侧集镇沿着道路敷设d300干管，到最低点后通过沿着乡路右边房屋后侧敷设d300干管。d300干管敷设至养殖中心处，绕开养殖中心，沿着河岸进行管道敷设。洞鹿乡东侧污水经1#泵站提升后与象家湾居民污水一起汇入同期新建d100污水干管，d400污水干管沿着东侧乡道外侧输送。本次设计集镇西侧d300输水干管与集镇东侧d400输水干管在洞鹿邮政所处汇集后,沿着洞鹿乡下游河道西侧敷设一根d400污水管道至2#泵站，经2#泵站提升至污水处理厂达标排放。4、设计范围根据计算本次设计最高日污水量为28458(md)考虑富裕取300(mid)n
10、6.2 排水管网平面布置功能：污水管道负责输送该路段相邻地块及上游污水管道转输之污水流量。具体平面布置如下：6.2洞鹿多西侧集镇部分：WlW20段WlW20段沿道路西侧布置，污水管道位于距路缘石1.5Om的车道下，管径d300。 W21W20段W21W20段沿道路西侧布置，污水管道位于距路缘石1.50m的车道下，管径d300污水在W20处汇入后无法依靠重力流进入污水干管，须新建一座Q=5.60m7h.H=30m的污水提升泵站输送污水至W61检查井后重力流进干管。 W14W168段W141W168段沿居民住宅东侧布置，污水管道位于距居民住宅2.50m的院坝处，管径d300, W197W168段W
11、197-W168段沿道路自西向东布置，污水管道位于道路北侧距离路缘石1.2Om处，管径d300. W168W178段W168W178段沿现状农田西侧你置，污水管道位于田坎北侧1.2Om处，管径d300 W178W185段W178W185段沿河岸西侧河堤内布置，污水管道位于河堤边2.0OnI处，管径d300。此段管道为架空敷设，长度约96m。W186W120段W186W120段沿河岸西侧河堤外侧布置，污水管道位于河堤边LlOm处，管径d300为今后发展留有适当的余地，本方案按照全日供水，室内有给水、排水设施且卫生设施较齐全条件参数，选取居民最高日生活用水定额为110L(d)在村镇供水工程技术规范
12、(SL310-2019)第4章节集中供水工程设计基本要求中指出，缺乏资料时，集镇和乡镇府所在地公共建筑用水量可按照居民生活用水量的10%T5%估算。结合洞鹿乡当地公共建筑用水情况，此次洞鹿乡居民公共建筑用水量按照居民生活用水量的15%估算。则最高日人均综合生活用水定额：q=110x1.15=126.5L(d)1.1 .2最高日综合生活用水量最高日综合生活用水量可按下列公式计算：W=Pq100C结合当地实际情况与政府意见，此次设计工程设计规划年限为2022-203年年，此次设计涉及现有集镇人口2500余人，根据业主提供近洞鹿乡十年人口增长情况，根据各洞鹿乡的人口规划以及近年来流动人口情况，此次设
13、计无机械人口增加。最高日综合生活用水量：W=2500xl26.5+10=316.2mi/丸1.2 .3污水量计算综合生活污水定额应根据当地采用的相关用水定额，结合建筑物内部给排水设施水平等因素确定，可按当地相关用水定额的7090%计算，管道收集系数为90%o设计水量应与当地排水系统普及程度相适应。本工程排水管网系统拟建设为雨污分流制，污水通过地下管网收集至污水处理厂。雨水通过道路两侧的雨水渠或沿道路自流排至乡镇附近沟渠内。污水处理设施收集的最高日污水量：Q,；=最高日综合生活用水量X90%潘.Q污=316.2x0.9=284.58(m3d)W246W140段沿现状乡村道路西侧布置，污水管道位于
