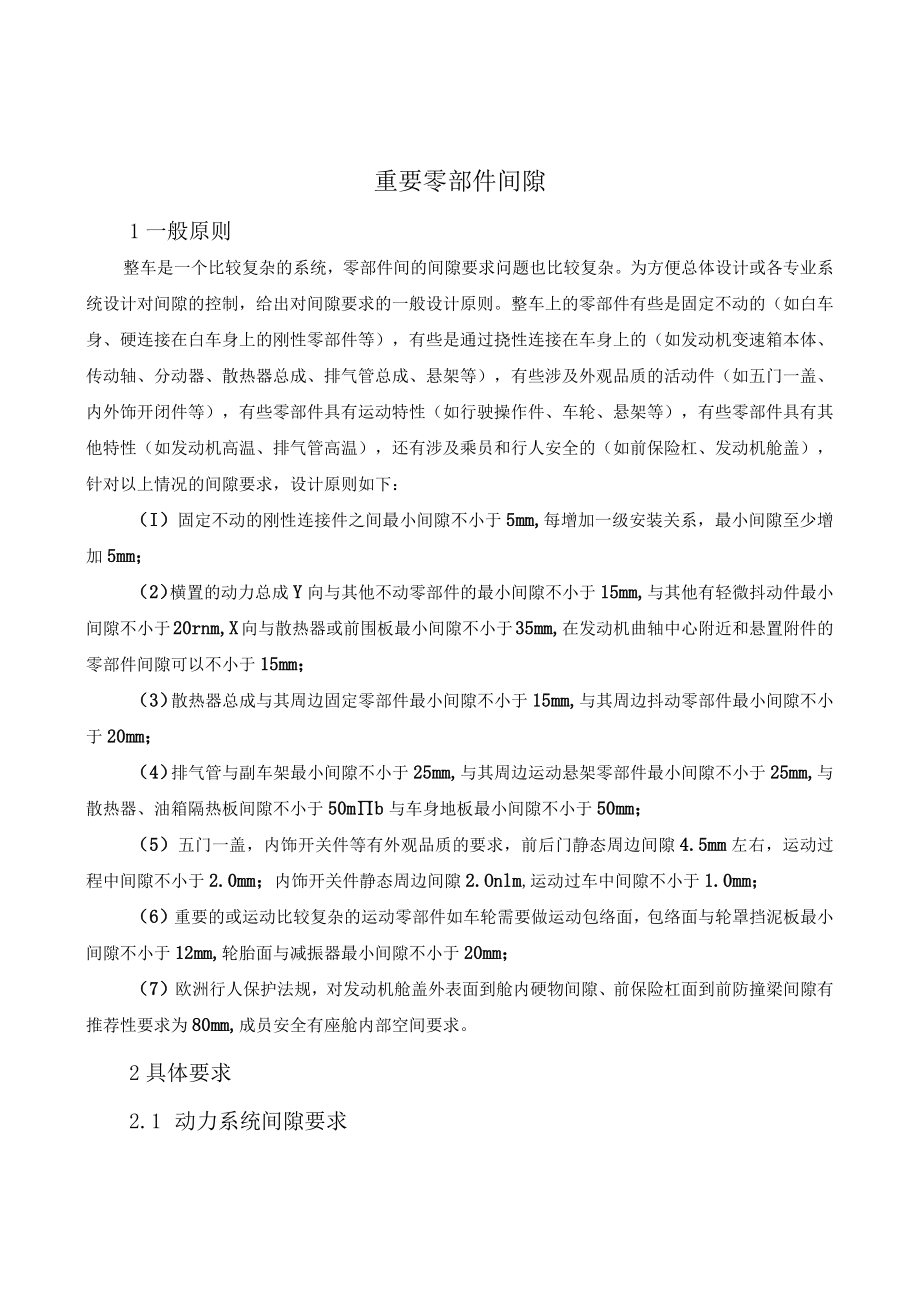

1、重要零部件间隙1一般原则整车是一个比较复杂的系统，零部件间的间隙要求问题也比较复杂。为方便总体设计或各专业系统设计对间隙的控制，给出对间隙要求的一般设计原则。整车上的零部件有些是固定不动的（如白车身、硬连接在白车身上的刚性零部件等），有些是通过挠性连接在车身上的（如发动机变速箱本体、传动轴、分动器、散热器总成、排气管总成、悬架等），有些涉及外观品质的活动件（如五门一盖、内外饰开闭件等），有些零部件具有运动特性（如行驶操作件、车轮、悬架等），有些零部件具有其他特性（如发动机高温、排气管高温），还有涉及乘员和行人安全的（如前保险杠、发动机舱盖），针对以上情况的间隙要求，设计原则如下：（I）固定不动
2、的刚性连接件之间最小间隙不小于5mm,每增加一级安装关系，最小间隙至少增加5mm；（2）横置的动力总成Y向与其他不动零部件的最小间隙不小于15mm,与其他有轻微抖动件最小间隙不小于20rnm,X向与散热器或前围板最小间隙不小于35mm,在发动机曲轴中心附近和悬置附件的零部件间隙可以不小于15mm；（3）散热器总成与其周边固定零部件最小间隙不小于15mm,与其周边抖动零部件最小间隙不小于20mm；（4）排气管与副车架最小间隙不小于25mm,与其周边运动悬架零部件最小间隙不小于25mm,与散热器、油箱隔热板间隙不小于50mb与车身地板最小间隙不小于50mm；（5）五门一盖，内饰开关件等有外观品质的

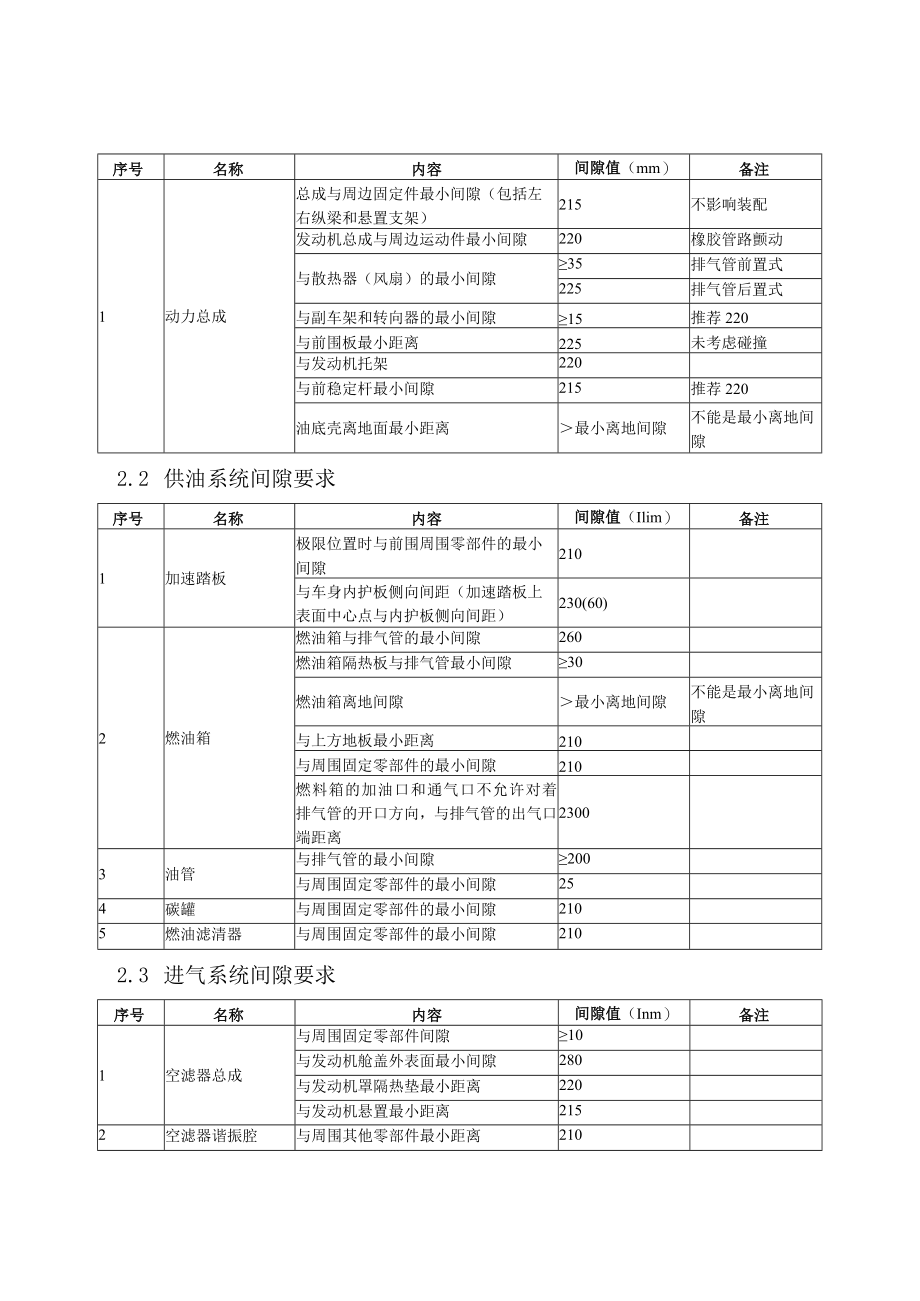

3、要求，前后门静态周边间隙4.5mm左右，运动过程中间隙不小于2.0mm；内饰开关件静态周边间隙2.Onlm,运动过车中间隙不小于1.0mm；（6）重要的或运动比较复杂的运动零部件如车轮需要做运动包络面，包络面与轮罩挡泥板最小间隙不小于12mm,轮胎面与减振器最小间隙不小于20mm；（7）欧洲行人保护法规，对发动机舱盖外表面到舱内硬物间隙、前保险杠面到前防撞梁间隙有推荐性要求为80mm,成员安全有座舱内部空间要求。2具体要求2.1 动力系统间隙要求序号名称内容间隙值（mm）备注1动力总成总成与周边固定件最小间隙（包括左右纵梁和悬置支架）215不影响装配发动机总成与周边运动件最小间隙220橡胶管路
4、颤动与散热器（风扇）的最小间隙35排气管前置式225排气管后置式与副车架和转向器的最小间隙15推荐220与前围板最小距离225未考虑碰撞与发动机托架220与前稳定杆最小间隙215推荐220油底壳离地面最小距离最小离地间隙不能是最小离地间隙2.2 供油系统间隙要求序号名称内容间隙值（Ilim）备注1加速踏板极限位置时与前围周围零部件的最小间隙210与车身内护板侧向间距（加速踏板上表面中心点与内护板侧向间距）230(60)2燃油箱燃油箱与排气管的最小间隙260燃油箱隔热板与排气管最小间隙30燃油箱离地间隙最小离地间隙不能是最小离地间隙与上方地板最小距离210与周围固定零部件的最小间隙210燃料箱的
5、加油口和通气口不允许对着排气管的开口方向，与排气管的出气口端距离23003油管与排气管的最小间隙200与周围固定零部件的最小间隙254碳罐与周围固定零部件的最小间隙2105燃油滤清器与周围固定零部件的最小间隙2102.3 进气系统间隙要求序号名称内容间隙值（Inm）备注1空滤器总成与周围固定零部件间隙10与发动机舱盖外表面最小间隙280与发动机罩隔热垫最小距离220与发动机悬置最小距离2152空滤器谐振腔与周围其他零部件最小距离2102.4 排气系统间隙要求序号名称内容间隙值（Inm）备注1排气管前段与发动机油底壳的最小间隙230排气歧管隔热罩与散热器（风扇）间隙235与前副车架的最小间隙25

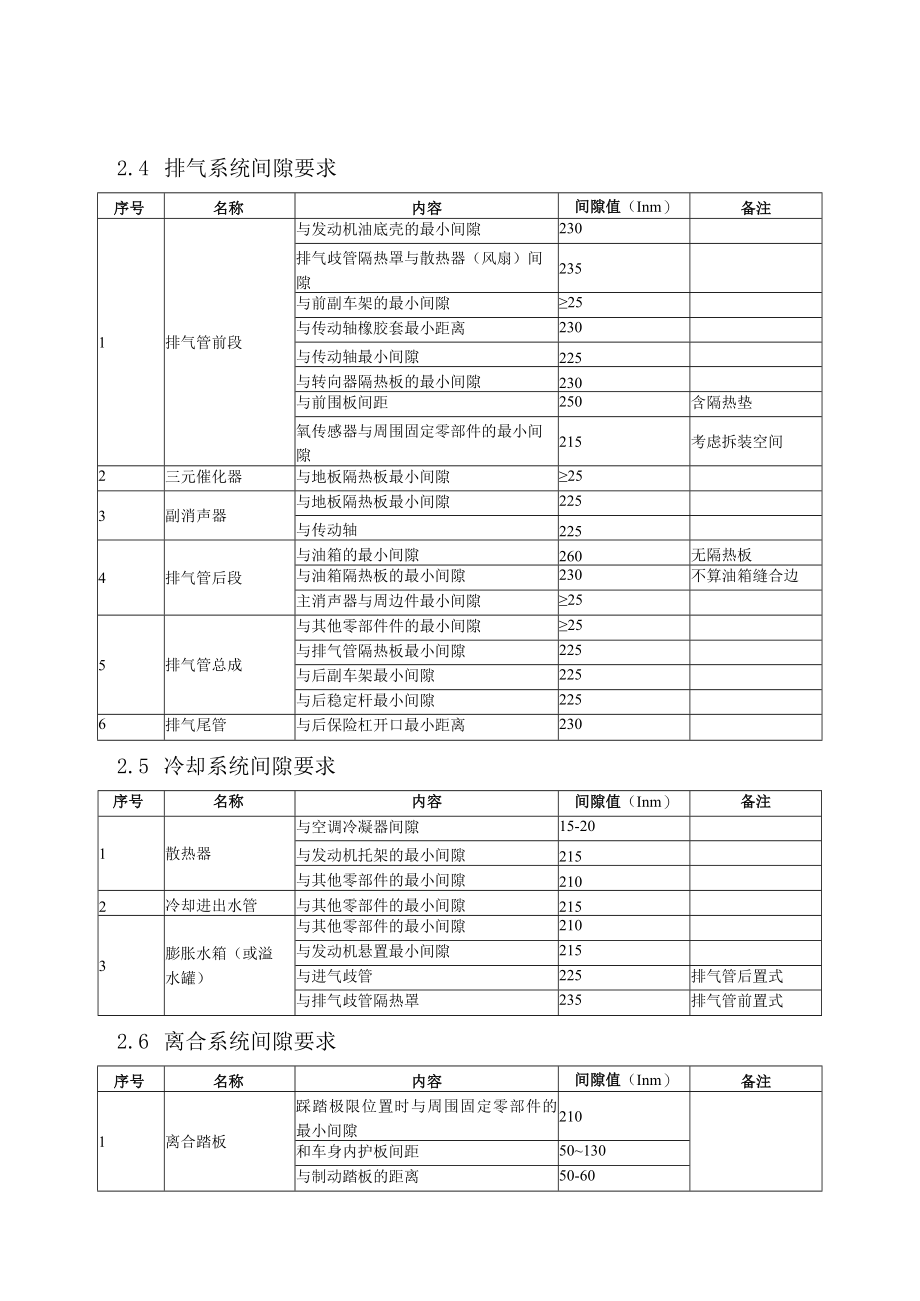

6、与传动轴橡胶套最小距离230与传动轴最小间隙225与转向器隔热板的最小间隙230与前围板间距250含隔热垫氧传感器与周围固定零部件的最小间隙215考虑拆装空间2三元催化器与地板隔热板最小间隙253副消声器与地板隔热板最小间隙225与传动轴2254排气管后段与油箱的最小间隙260无隔热板与油箱隔热板的最小间隙230不算油箱缝合边主消声器与周边件最小间隙255排气管总成与其他零部件件的最小间隙25与排气管隔热板最小间隙225与后副车架最小间隙225与后稳定杆最小间隙2256排气尾管与后保险杠开口最小距离2302.5 冷却系统间隙要求序号名称内容间隙值（Inm）备注1散热器与空调冷凝器间隙15-20
7、与发动机托架的最小间隙215与其他零部件的最小间隙2102冷却进出水管与其他零部件的最小间隙2153膨胀水箱（或溢水罐）与其他零部件的最小间隙210与发动机悬置最小间隙215与进气歧管225排气管后置式与排气歧管隔热罩235排气管前置式2.6 离合系统间隙要求序号名称内容间隙值（Inm）备注1离合踏板踩踏极限位置时与周围固定零部件的最小间隙210和车身内护板间距50130与制动踏板的距离50-602离合器主缸与其他零部件的最小间隙103离合器操纵油管与其他零部件的最小间隙252.7 变速操纵系统间隙要求序号名称内容间隙值（mm）备注1变速操纵机构在最前极限位置时变速操纵球头外表面与周围固定零部
8、件的最小间隙手动挡260自动挡255在最后极限位置时变速操纵球头外表面与周围固定零部件的最小间隙2402变速操纵绳索与排气管的最小间隙280与周边其他固定件的最小间隙102.8 传动系统间隙要求序号名称内容间隙值（Inm）备注1传动轴车轮下跳到极限位置时与副车架或其他零部件的最小间隙210车轮上跳到极限位置时与纵梁下表面或纵梁上其他零部件的最小间隙L3L为限位块的总长度，特殊情况另考虑车轮上下跳动、左右转向极限位置的运动过程中，传动轴与周围固定其他零部件的最小间隙2102.9 悬架系统间隙要求序号名称内容间隙值（n）备注1悬架总成减振器与车轮胎之间最小间隙220与运动过程的前稳定杆最小间隙21
9、02稳定杆运动过程及极限位置与周边件间隙253车轮上跳极限位置时与轮罩Z向的最小间隙2L/3L为限位块的总长度，特殊情况另考虑转向极限位置同时上、下跳动极限位置时与轮罩的最小间隙212.512.5为防滑链尺寸2.10 转向系统间隙要求序号名称内容间隙值（IIIm）备注1转向器总成与周围固定零部件102转向动力管路与周围固定零部件的最小间隙253转向油罐与周围固定零部件的最小间隙104转向管柱总成与周围固定零部件的最小间隙105转向拉杆车轮上下跳动和左右转动的过程中与周围固定零部件的最小间隙2202.11 制动系统间隙要求序号名称内容间隙值（Inm）备注1制动踏板运动极限位置与周围固定零部件的间
10、隙210与加速踏板间距50100和车身内护板间距130170制动踏板侧向间距1602602制动管路与周围固定零部件的最小间隙253制动液壶制动真空助力泵总成与周围固定零部件的最小间隙2104ABS模块与周边其他零部件最小距离20ABS及支架与发动机最小距离2305制动分泵总成与周围固定零部件的最小间隙256制动盘或鼓与周围固定零部件的最小间隙257驻车制动操纵杆总成与周围固定零部件的最小间隙210手制动手柄握持端与副仪表板最小距离240自然状态手制动手柄握持端与周围固定零部件的最小间隙240制动状态2.12 洗涤液壶间隙要求序号名称内容间隙值（皿）备注1洗涤液壶总成与周围固定零部件的间隙210
11、2.13 刮水器间隙要求序号名称内容间隙值（InnI）备注1刮水器电机总成与周围固定零部件的间隙25刮水器刮臂旋转轴与通风盖板最小间隙2102刮水器连杆运动过程中与周围固定零部件的最小间隙103刮水器刮臂刮臂静止状态时与机舱盖关闭状态的最小间隙210刮臂静止状态时与机舱盖开启状态的最小间隙2154后雨刮总成与周围固定零部件的间隙52.14 天窗间隙要求序号名称内容间隙值（Inm）备注1天窗总成与人体头包线的最小距离详见人体座姿校核规范与周围固定零部件的间隙252.15 后视镜间隙要求序号名称内容间隙值（mm）备注1外后视镜车门开启最大角度时与车门的最小间隙20与周围固定零部件的间隙25任意调整
