1、沥青试验作业指导书第一节沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25,荷重IoOg,灌入时间5s,以0.1mm计。用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。非经注明，标准针、针连杆与附加硅码的总质量为1000.01g,试验温度问25,针入度贯入时间为5s。根据需要人采用其他核试验条件是，应在试验结果中注明。本方法适用于侧道路石油沥青、液体石油沥青蒸储或乳化沥青蒸发后残留物的针入度。二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。2、开动秒表5s后读取刻度盘指针读数，准确至0.1m

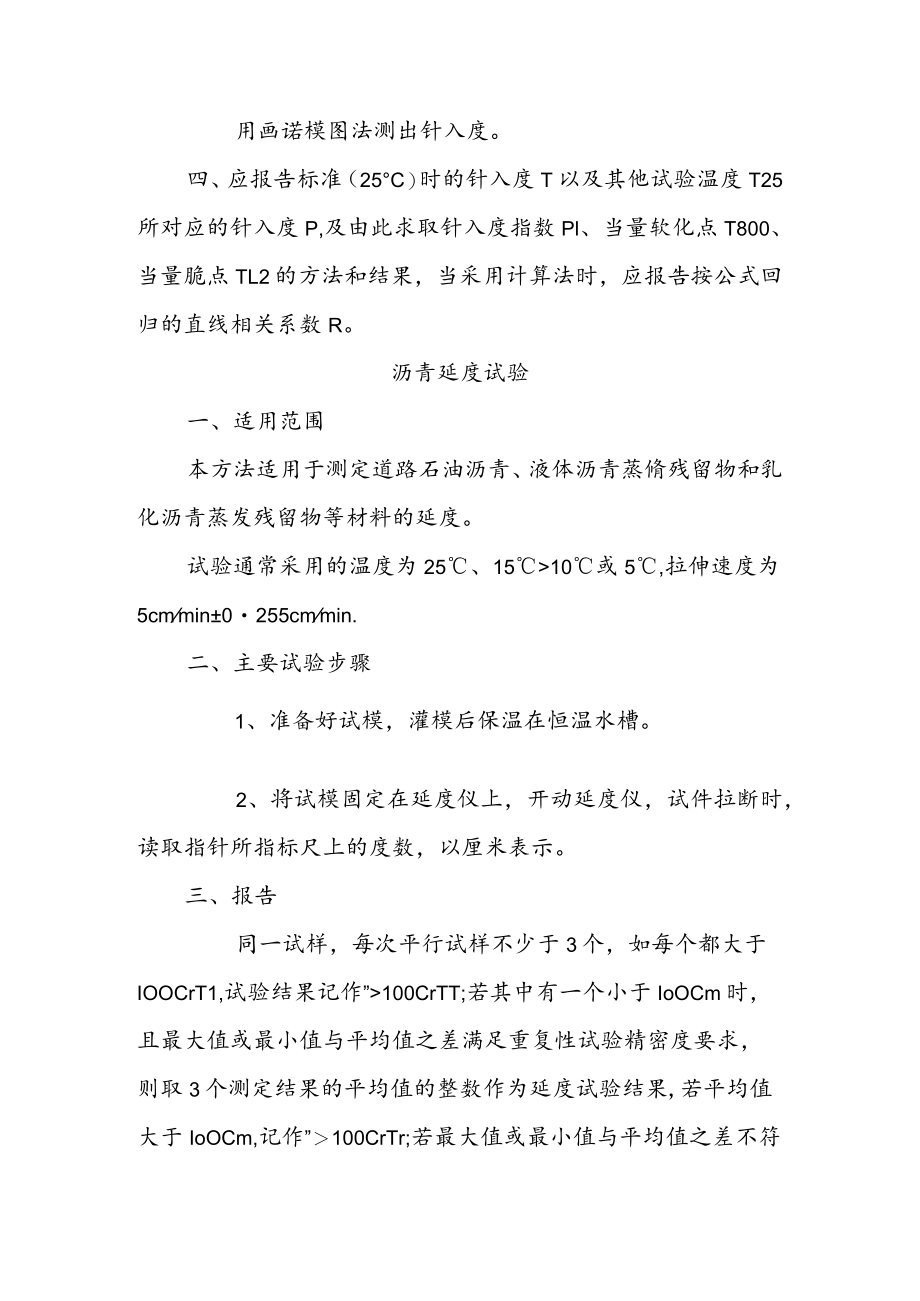

2、m。3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于IOmn1。4、测定针入度指数Pl时，按同样发在其他温度下分别测定沥青的针入度。三、计算用画诺模图法测出针入度。四、应报告标准（25C）时的针入度T以及其他试验温度T25所对应的针入度P,及由此求取针入度指数Pl、当量软化点T800、当量脆点TL2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸脩残留物和乳化沥青蒸发残留物等材料的延度。试验通常采用的温度为25、1510或5,拉伸速度为5cmmin0255cmmin.二、主要试验步骤1、准备好试模，灌

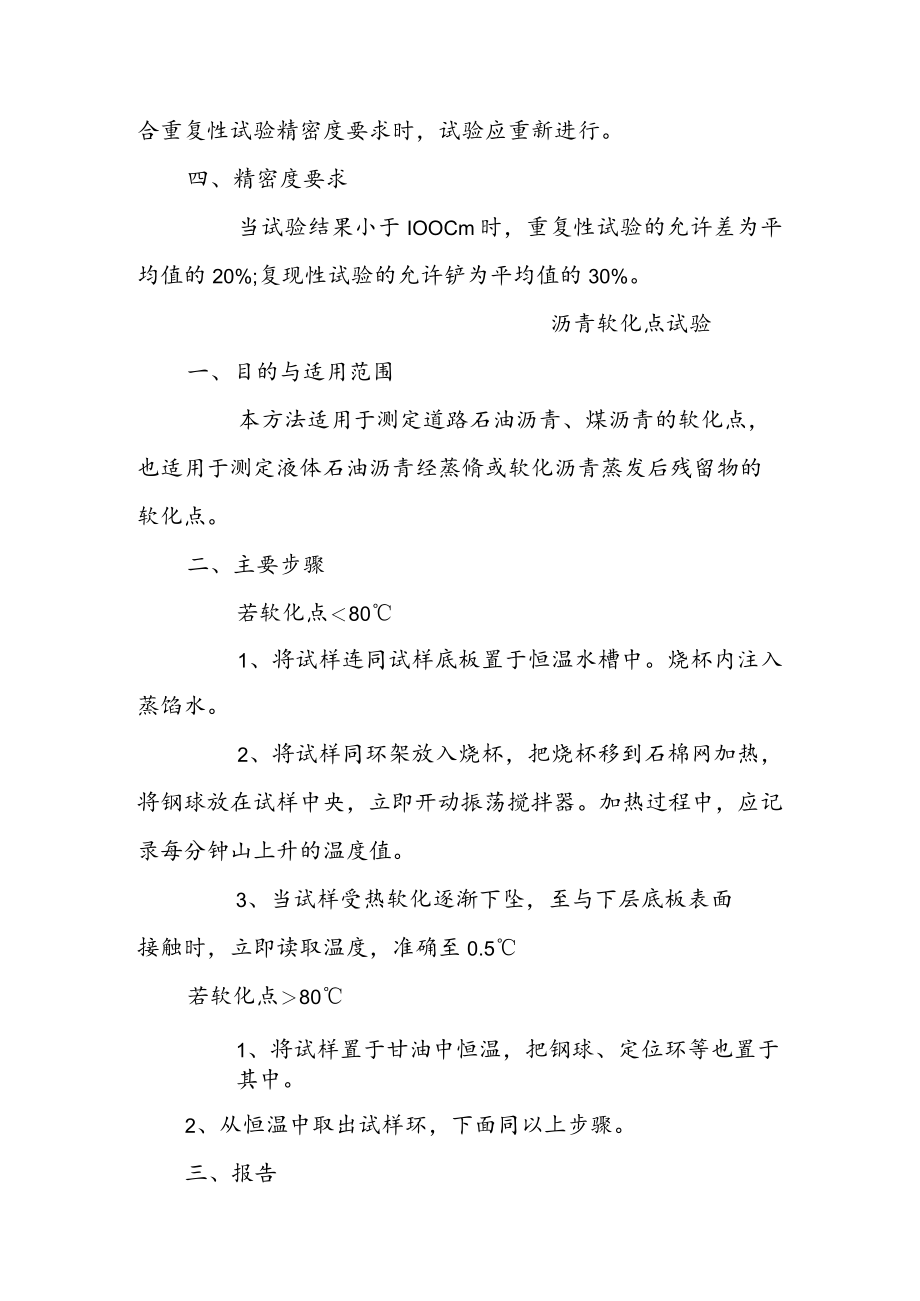

3、模后保温在恒温水槽。2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。三、报告同一试样，每次平行试样不少于3个，如每个都大于IOOCrT1,试验结果记作”100CrTT;若其中有一个小于IoOCm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果,若平均值大于IoOCm,记作”100CrTr;若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。四、精密度要求当试验结果小于IOOCm时，重复性试验的允许差为平均值的20%;复现性试验的允许铲为平均值的30%。沥青软化点试验一、目的与适
4、用范围本方法适用于测定道路石油沥青、煤沥青的软化点，也适用于测定液体石油沥青经蒸脩或软化沥青蒸发后残留物的软化点。二、主要步骤若软化点801、将试样连同试样底板置于恒温水槽中。烧杯内注入蒸馅水。2、将试样同环架放入烧杯，把烧杯移到石棉网加热，将钢球放在试样中央，立即开动振荡搅拌器。加热过程中，应记录每分钟山上升的温度值。3、当试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5若软化点801、将试样置于甘油中恒温，把钢球、定位环等也置于其中。2、从恒温中取出试样环，下面同以上步骤。三、报告同一试样平行进行试样两次，当两次测定值的差值符合重复性试验精度要求时，取其平均值作为软
5、化点试验结果，准确至0.5。四、精密度或允许差当试样软化点小于80C时，重复性试验的允许差为1,重复性试验的允许差为4。当试样软化点等于或大于80C时，重复性试验的允许差为2,重复性试验的允许差为8。第二节沥青闪燃点、溶解度试验闪点与燃点试验一、目的与适用范围本方法适用与克利夫兰开口杯（简称COC）测定粘稠石油沥青、煤沥青及闪点在79C以上的液体石油沥青材料的闪点合燃点，以上评定施工安全性时适用。二、主要试验步骤1、放置试样杯、加热板；安装好温度计。2、加热试样，当试样液面上最初出现一瞬即灭的蓝色火焰，立即从温度计上读计温度，作为试样的闪点。3、继续加热，当试样接触火焰立即着火，并能继续燃烧不
6、少于5s时，停止加热，并读取温度计上的温度，作为试样的燃点。三、报告1、同一试样至少平行试验两次，两次测定结果的差值不超过重复性试验允许差81时，取其平均值的整数作为实验结果。四、精密度和允许差重复性试验的允许差为：闪点8,燃点8;复现性试验的允许差为：闪点16,燃点16。第三节沥青薄膜加热试验一、目的与适用范围本方法适用于测定道路石油沥青薄膜加热后的质量损失，并根据需要，测定薄膜加热后残留物的针入度、粘度、软化点及延度的等性质的比那还，以评定沥青的耐老化性能。二、主要计算公式Lt=(M2-M1)*100/(M1-MO)K=2/1C=lglg(2*1000)-glg(1*1000)式中:Lt一
7、试样薄膜加热质量损失，%MO一试样皿质量，gM1薄膜烘箱加热前盛样皿与试样质量，gM2薄膜烘箱加热后盛样皿与试样质量，gK一薄膜加热试验前后60C粘度比2薄膜加热试验后60C粘度，Pas1-薄膜加热试验前60C粘度，PasC沥青薄膜加热试验的老化指数三、报告1、质量损失，当两个试样皿的质量损失符合重复性试验精度要求时，取其平均值作为试验结果，准确至小数点后2位。2、根据需要报告残留物的针入度及针入度比、软化点及软化点增值、粘度及粘度比、老化指数、延度、脆点等各项性质的编号四、精密度或允许差1、当薄膜加热后质量损失小于或等于0.4%时，重复性试验的允许差为0.04%,复现性试验的允许差为0.14
8、%。2、当薄膜加热后质量损失大于0.4%时，重复性试验的允许差为平均值的8%,复现性试验的允许差为平均值的40%o3、残留物针入度、软化点、延度、粘度等性质试验的精密度应符合相应的试验方法的规定。第四节沥青标准粘度、脆点试验沥青标准粘度试验一、目的与适用范围本方法采用道路沥青标准粘度计测定液体石油沥青、煤沥青、乳沥青等材料流动状态时的粘度。本法测定的粘度应注明湿度及流孔孔径，以CT,d表示。二、仪具与材料水槽，盛样管，球塞、水槽盖，接受瓶，流孔检查棒，秒表，循环恒温水槽。三、方法与步骤1、将试加热至比试验温度高2-3C时注入盛样管。2、试样在水槽中保持试验温度于至少30min03、将流孔下蒸发
9、皿移去，放置接受瓶或量筒，使其中心正对流孔。4、提起球塞，借标记悬挂在试样管边上，待试样流入接受瓶或量筒达25mL时，按动秒表，待试样流出75mL时,按停秒表。5、记取试样流出50mL所经过的时间，以S计，即为试样的粘度。四、精密度或允许差重复性试验的允许平均值的4%。沥青脆点试验一、目的与适用范围本方法适用于测定各种沥青材料的弗拉斯脆点。二、仪具与材料弗拉斯脆点仪，干冰或其它冷却剂三、试验步聚1、将涂有试样薄膜的钢片稍稍弯曲，并仔细装入弯曲器的二个夹钳中间。2、将己装有妥样片的弯曲器置于大试管中，装妥温度计，再将装有弯曲器的大试管置于圆柱玻璃筒内。然后从漏斗中将干冰慢慢加到酒精中，控制温度下
10、降的速度1Cmino3、温度到达预计的脆点10时，开始以60rm温的速度转动摇把，直到摇不动为止。4、当薄片弯曲时，出现一个或多个裂缝时的温度即作为试样的脆点。四、精密度或允许差重复性试验的允许差为2。第五节沥青与粗集料粘附性试验（水浸法）、目的与适用范围是根沥青粘附在粗集料表面的薄膜，在一定温度下，受水的作用产生剥离的程度，移判断沥青与集料表面的粘附性能。本方法适用于测定沥青与矿料的粘附性机评定集料的抗水玻璃能力。根据沥青混合料的最大粒径对于小于或等于13.2mm选用此法。二、主要试验步骤1、把集料烘干后浸入加热后的沥青，待冷却后放入沸水。浸煮后取出，观察剥落程度，评定其粘附性程度。2、同一
11、试样应平行试验5个集料颗粒，并由两名以上经验丰富的试验人员分别评定后，取平均等级作为试验结果。三、评定等级试验后石料表面上沥青模剥落情况粘附性等级沥青模完全保存，剥落面积百分率接近于05沥青模少部为水所移动，厚度不均匀，玻璃面积百分率少于10%4沥青模局部明显得为水所移动，基本保留在石料表面上，剥离面积百分率少于30%3沥青模大部为水所移动，局部保留在石料表面上，剥离面积百分率大于30%2沥青模完全为水所移动，石料基本裸露，沥青全浮于水面上。1第六节沥青与粗集料粘附性试验（水煮法）一、目的与适用范围是根沥青粘附在粗集料表面的薄膜，在一定温度下，受水的作用产生剥离的程度，移判断沥青与集料表面的粘
12、附性能。本方法适用于测定沥青与矿料的粘附性机评定集料的抗水玻璃能力。根据沥青混合料的最大粒径对于大于13.2mm选用此法。二、主要试验步骤1、烘干集料、加热沥青。用沥青拌和集料。2、把集料分别放入恒温水槽和冷水水槽，观察沥青薄膜的剥落情况，并由两名以上经验丰富的试验人员分别评定玻璃面积的百分率，取平均值为试验结果。三、评定等级试验后石料表面上沥青模剥落情况粘附性等级沥青模完全保存，剥落面积百分率接近于05沥青模少部为水所移动，厚度不均匀，玻璃面积百分率少于10%4沥青模局部明显得为水所移动，基本保留在石料表面上，剥离面积百分率少于30%3沥青模大部为水所移动，局部保留在石料表面上，剥离面积百分
13、率大于30%2沥青模完全为水所移动，石料基本裸露，沥青全浮于水面上。1第七节沥青混合料马歇尔稳定度试验(水中重法)一、目的与适用范围本方法适用于进行沥青混合料的配合比和沥青路面施工质量检验。本方法适用于按击实法制作沥青混合料成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。二、主要试验步骤1、用水中重法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。(1)、方法：称取干燥试件的空中质量(ma),置于网篮称取试件的水中质量(mw),取出试件擦去表面水称取试件的表干质量(mf)o(2)、计算公式表观相对密度Yf=ma(ma-mw)表观密度Pf=YfXPwPw一常温水
14、的密度，g/cm3理论最大相对密度t=100(P,11+P,22+P,nn+PbYa)P1Pn各种矿料占沥青混合料总质量的百分率，Y1Yn各种矿料对水的相对密度。Pb沥青含量，空隙率VV=(I-Yi7t)*100理论最大密度Pt=Yt义PW体积百分率VA=PbXfa矿料间隙率VMA=VA+VV沥青饱和度VFA=VA100/(VA+VV)2、把恒温后的试件放在加载设备上。3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。4、启动加载设备。当试验荷载达到最大值时，取下流值计，读取相应数据。5、从恒温槽中取出
15、试件至测出最大荷载值的时间,不得超过30s。三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS(kN),荷载最大值至修正原点的变形作为流值FL(mm)。2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS(kN),由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL(mm)o3、马歇尔模数T=MS/FL四、报告当一组测定值中某个测定值与平均值之差大于标准差的k倍时，该测定值应予以舍弃了，并以其余测定值的平均值作为试验结果。当试件数目n为3、4、5、6时，分别为1.15、1.46、1.67.1.82o第八节沥青混合料马歇尔稳定度试验(蜡封法)一、目的与适用范围本方法适用于进行沥青混合料的配合比和沥青路面施工质量检验。本方法适用于按击实法制作
