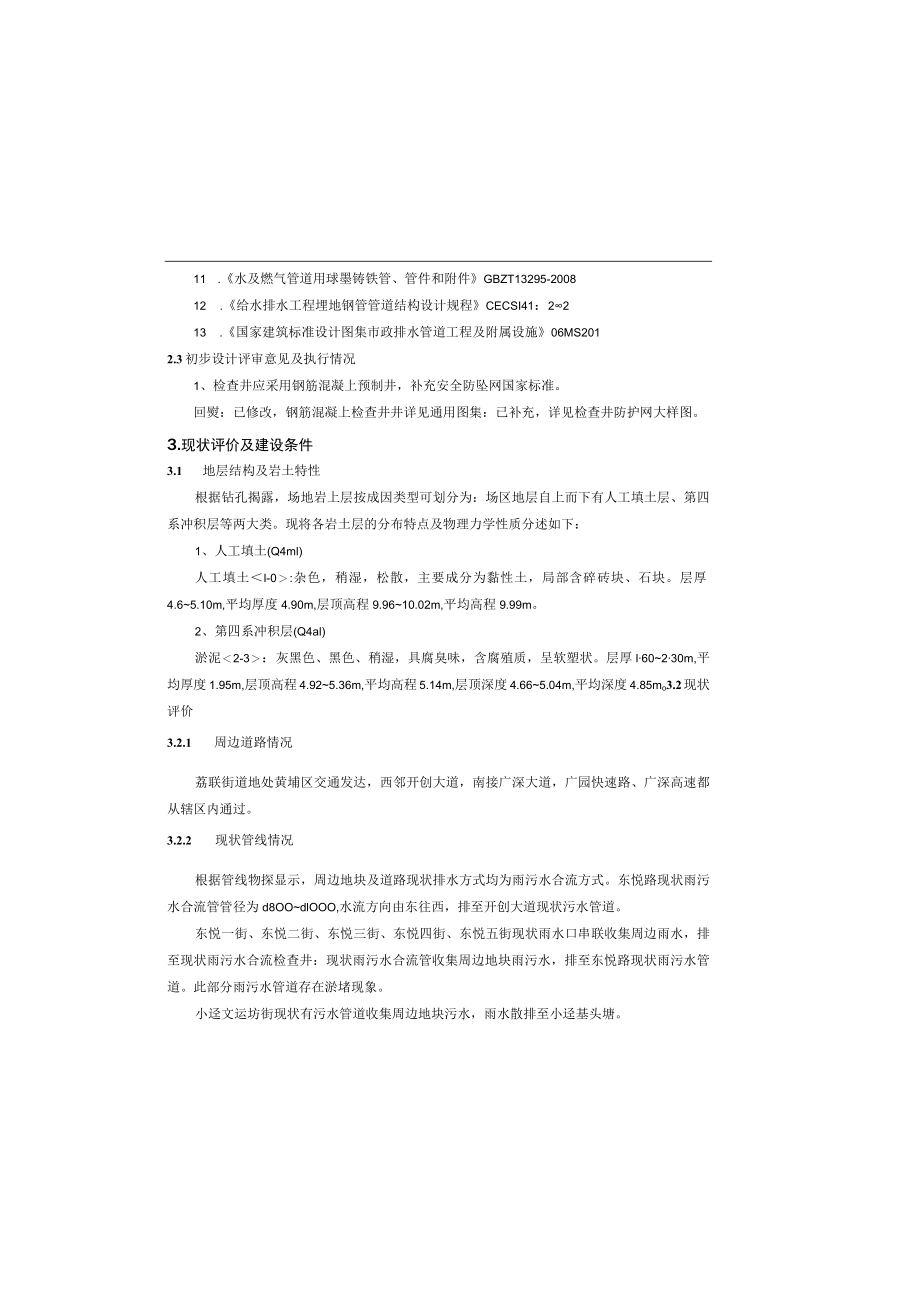

沧联社区示范社区工程施工图设计说明.docx_第1页
第1页 / 共11页

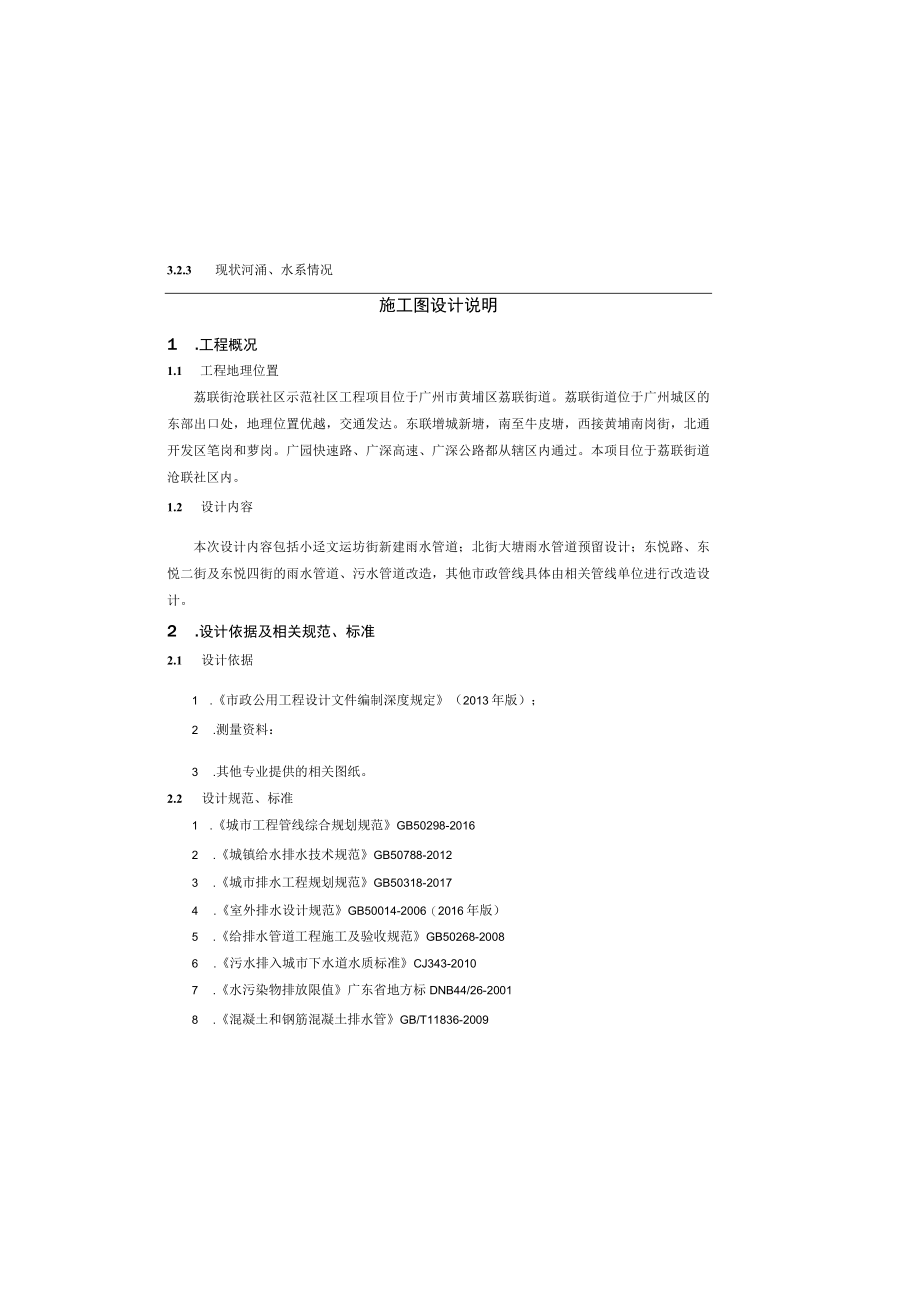

沧联社区示范社区工程施工图设计说明.docx_第2页
第2页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第3页
第3页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第4页
第4页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第5页
第5页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第6页
第6页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第7页
第7页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第8页
第8页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第9页
第9页 / 共11页
沧联社区示范社区工程施工图设计说明.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《沧联社区示范社区工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《沧联社区示范社区工程施工图设计说明.docx(11页珍藏版)》请在第壹文秘上搜索。

1、11 .水及燃气管道用球墨铸铁管、管件和附件GBZT13295-200812 .给水排水工程埋地钢管管道结构设计规程CECSI41:2213 .国家建筑标准设计图集市政排水管道工程及附属设施06MS2012.3初步设计评审意见及执行情况1、检查井应采用钢筋混凝上预制井,补充安全防坠网国家标准。回熨:已修改,钢筋混凝上检查井井详见通用图集:已补充,详见检查井防护网大样图。3.现状评价及建设条件3.1 地层结构及岩土特性根据钻孔揭露,场地岩上层按成因类型可划分为:场区地层自上而下有人工填土层、第四系冲积层等两大类。现将各岩土层的分布特点及物理力学性质分述如下:1、人工填土(Q4ml)人工填土l-0

2、:杂色,稍湿,松散,主要成分为黏性土,局部含碎砖块、石块。层厚4.65.10m,平均厚度4.90m,层顶高程9.9610.02m,平均高程9.99m。2、第四系冲积层(Q4al)淤泥2-3:灰黑色、黑色、稍湿,具腐臭味,含腐殖质,呈软塑状。层厚l60230m,平均厚度1.95m,层顶高程4.925.36m,平均高程5.14m,层顶深度4.665.04m,平均深度4.85mo3.2现状评价3.2.1 周边道路情况荔联街道地处黄埔区交通发达,西邻开创大道,南接广深大道,广园快速路、广深高速都从辖区内通过。3.2.2 现状管线情况根据管线物探显示,周边地块及道路现状排水方式均为雨污水合流方式。东悦路

3、现状雨污水合流管管径为d8OOdlOOO,水流方向由东往西,排至开创大道现状污水管道。东悦一街、东悦二街、东悦三街、东悦四街、东悦五街现状雨水口串联收集周边雨水,排至现状雨污水合流检查井:现状雨污水合流管收集周边地块雨污水,排至东悦路现状雨污水管道。此部分雨污水管道存在淤堵现象。小迳文运坊街现状有污水管道收集周边地块污水,雨水散排至小迳基头塘。3.2.3 现状河涌、水系情况施工图设计说明1 .工程概况1.1 工程地理位置荔联街沧联社区示范社区工程项目位于广州市黄埔区荔联街道。荔联街道位于广州城区的东部出口处,地理位置优越,交通发达。东联增城新塘,南至牛皮塘,西接黄埔南岗街,北通开发区笔岗和萝岗

4、。广园快速路、广深高速、广深公路都从辖区内通过。本项目位于荔联街道沧联社区内。1.2 设计内容本次设计内容包括小迳文运坊街新建雨水管道;北街大塘雨水管道预留设计;东悦路、东悦二街及东悦四街的雨水管道、污水管道改造,其他市政管线具体由相关管线单位进行改造设计。2 .设计依据及相关规范、标准2.1 设计依据1 .市政公用工程设计文件编制深度规定(2013年版);2 .测量资料:3 .其他专业提供的相关图纸。2.2 设计规范、标准1 .城市工程管线综合规划规范GB50298-20162 .城镇给水排水技术规范GB50788-20123 .城市排水工程规划规范GB50318-20174 .室外排水设计

5、规范GB50014-2006(2016年版)5 .给排水管道工程施工及验收规范GB50268-20086 .污水排入城市下水道水质标准CJ343-20107 .水污染物排放限值广东省地方标DNB44/26-20018 .混凝土和钢筋混凝土排水管GB/T11836-20099 .消防给水及消火栓系统技术规范GB50974-201410 .检查井监GB/T23858-2009(2)雨水量计算公式Q=qF式中:Q-雨水量(LZs);-径流系数;F汇水面积(公顷)。2、设计参数雨水管道设计重现期采用5年,管道流行起点汇水时间U=Iomin,径流系数取采用0.7085(1)设计充满度管道设计充满度按满流

6、设计。(2)设计流速管道起点流速按0.75米/秒,下游管道流速大于上游管道,当流速大于1.1米/秒时,下游管道可小于上游管道。管内最大流速不超过5米/秒O4.2污水系统工程设计4.2.1 污水系统总体方案设计结合工程实际情况,各线路敷设污水管道情况如下:现改造东悦二街和东悦四街污水管道。东悦二街污水管布置在道路东侧,距离人行道边线1.5m,东悦四街污水管道布置于道路中线,管径d300,埋深1.157.38米,坡度为0.003,管长约85米,由北向南接入南侧现状雨污合流管内。小迳文运坊街现状污水管道局部与新建雨水管道冲突,对此部分污水管道进行改造设计,管径d600,埋深1.12L65米,坡度为0

7、.001,管长约84米。4.2.2 污水管道设计参数的确定污水量是根据用水量及污水排放系数确定。根据城市给水工程规划规范(GB50282-2017),污水量按照综合生活用水量指标法进行预测:城市污水量为相对应平均日用水量与污(废)水排放系数的乘积:城市综合生活污水排放系数采用0.85,城市工业废水排放系数采用0.7,地下水渗入量采用设计污水量的10%。1、污水设计流量计算污水设计流量采用下式计算:Q=nXQ供式中:Q污水设计流量(US);n一排放系数,取0.85:Q供一计算供水量。2、设计充满度污水管道设计充满度按室外排水设计规范的规定设计,按不同管径分别东悦一街、东悦二街、东悦三街、东悦四街

8、、东悦五街周边无河涌、水系:小迳文运坊街西侧为小迳基头塘。4.排水工程4.1 雨水系统工程设计1 .1.1雨水系统总体方案设计结合工程实际情况,小迳文运坊街雨水管道分为两段敷设,第段桩号KO+O7O-KO+123,自南往北沿道路西侧敷设雨水管道,单侧布置,敷设在道路西侧距路缘石2.5m处,管道管径为d800,坡度0.003,管长52米,收集周边地块雨水;第二段桩号KQ+123-KO+33O,自北往南沿道路西侧敷设雨水管道,单侧布置,敷设在道路西侧距路缘石2.5m处,管道管径为d800,坡度0003,管长208米,收集周边地块雨水:两段雨水经收集后,通过新建dI(X)O雨水管排至道路西侧小迳基头

9、塘。北街大塘雨水管道根据沧联社区(农村)生活污水治理工程进行预留设计,以便后期接入。东悦一街、东悦一:街、东悦五街雨污合流管进行管道清淤,其中d300雨污合流管共603米,d500雨污合流管256m,d800雨污合流管63m。东悦二街、东悦四街各线路排水管道拆除重建,敷设雨水管道情况如下:东悦二街雨水管布置在道路西侧,东悦四街雨水管道布置在道路东侧,距离人行道边线1.5m,管径d500,埋深2.42.7米,坡度为0.003,管长约87米,由南向北接入东悦路新建雨水管内,东悦路雨水管布置在道路南侧,距离人行道边线1.5m,管径d800ril000,埋深2.8835米,坡度为0.002,管长约21

10、2米,由东向西接入开创大道现状雨水系统。4 .L2雨水管道设计参数的确定1、雨水量计算(1)暴雨强度公式采用广州市暴雨强度公式计算,设计聿现期P=5年:_5411.802q-(1+12.874)0758式中:q设计暴雨强度(Lsha);t降雨历时(min)Ot=tl+t2,tl为地面集水时间(min)t2为管内雨水流行时间(Dlin)O(1)本项目雨水口采用预制装配式钢筋混土雨水口,做法详见预制装配式钢筋混土雨水口标准图集。东悦二街、东悦四街采用混凝土平式单算雨水口;小迳文运坊街雨水口采用混凝土平式双算雨水口,道路低点设混凝土平式无侧石单算雨水口和混凝土平式无侧石双算雨水口。雨水口承载等级为中

11、型,试验荷载等级和允许残留变形量的指标参数应满足EN124规定的C250承压等级的要求:雨水口做法详井盖设施建设技术规范(DBJ440100/T160-2013),雨水口井壁厚度采用240un厚度。(2)连接管采用H级钢筋混凝土管,管径均为d300,设计坡度采用1%,雨水口深度均为1米。4.6隔油池WA-4污水检查井和WBq检杳井前应设置隔油池,隔油池容积为2.0立方米,材质采用不玻璃钢,具体型号及规格由业主确定后方可施工。4.7管道结构设计4.7.1设计规范L建筑结构可靠度设计统一标准GB5OOO68-2OO1;2 .建筑结构荷载规范GB5(XX)9-2012;3 .混凝土结构设计规范GB5

12、0010-2010(2015年版):4 .建筑抗震设计规范GB511-2010(2016年版):5 .建筑地基基础设计规范GB5OOO7-2O11;6 .建筑地基处理技术规范JGJ79-2002;7 .建筑基坑支护技术规程JGJ120-2012;8 .给水排水工程构筑物结构设计规范(GB500692002);9 .岩土工程详细勘察报告。4.7.2设计标准及技术指标1 .本工程设防烈度7度。2 .本工程地基基础设计等级为丙级。3 .构筑物(管道)设计合理使用年限为50年。4 .高程系:广州城建高程。坐标系统:广州坐标系。5 .排水管道地基承载力特征值大于等于IOokPa。采用0.550.75o3

13、、设计流速污水管最小流速在设计充满度下不小于0.6米/秒.4.3 排水管材及管道基础(1)本工程管道均采用级钢筋混凝上管,雨水管采用135混凝.上基础,污水管采用180混凝上基础,采用橡胶圈承插连接方式。(2)管道铺设前必须清除沟底内的杂物如:块状物、坚硬物,然后做管道基础,整平夯实后方可施工。4.4 排水检杳井(1)排水检杳井采用预制装配式钢筋混土检杳井,做法详见预制装配式钢筋混土检查井标准图集:检查井均采用防盗型球墨铸铁可调式防沉降弹性紧锁井盖,以减少下沉、辗压异响、防盗等问题的发生。车行道检查井盅均采用重型球墨铸铁井盖(承载能力N400KNm2),非机动车道下检查井盖可采用轻型球瞿铸铁井

14、盖(承载能力2250KNm2),绿化带下检查并采用装饰井盖(承载能力125KNm2)。检查井盖应用“污水”或“雨水”标记。检查井盖应满足市政排水管道及工程附属设施06MS201中的要求。道路下方检杳井井盖要求与设计路面标高一致,绿化带下方检查井井盖应高于地面15cm。检查井盖还应满足检查井盖GB23858-2(X)0及相关地方标准要求。为避免检查井出现下沉现象,检查井应作加固处理。(2)排水检查井井身内外壁均用1:2水泥砂浆批挡,厚度20mm,砂浆中添加防水剂。(3)检查井底板下铺设I(X)Cm厚1:1碎石砂压实,上面铺IOommC20素碎调平。(4)排水检杳井井面标高要求与道路施工后地面平,

15、图中所标注井面标高如与道路路面标高有差别,应以路面标高为准。(5)新建排水管道每隔90120m设沉砂检查井,井底标高比管内底出水标高低0.5米:其余管内底标高与井底标高相同,流槽设置根据图集施工。(6)本工程所有排水检查井均要设置防坠网,承重能力2150kg。(7)安全网未详事宜均按国家标准安全网(GB5725-2009)和施工、验收。(8)根据穗开环建(2011)103号文件关于新建井盖进行编号、安装标示铭牌等增加设计要求的通知,新建井盖应编号、安装标示铭牌等相关内容。4.5 雨水口设计说明(6)管道两侧回填石屑至管顶,管顶处以上50Cm范围内回填石屑,其上再用石屑回填至路基底,回填时应对称分层夯实,在管道管顶50Cm以下范围,石屑密实度不应小于90%:管道胸腔范围密实度不应小于93%。密实度要求按国标GB50268-2008,给水排水管道程施工及验收规范规定。(7)本工程开挖范围内填土地质承载力一般,且存在淤泥不良地质,不宜作为直接持力层,应将填匕淤泥或淤泥质土挖掉,挖至管底标高以下5(
