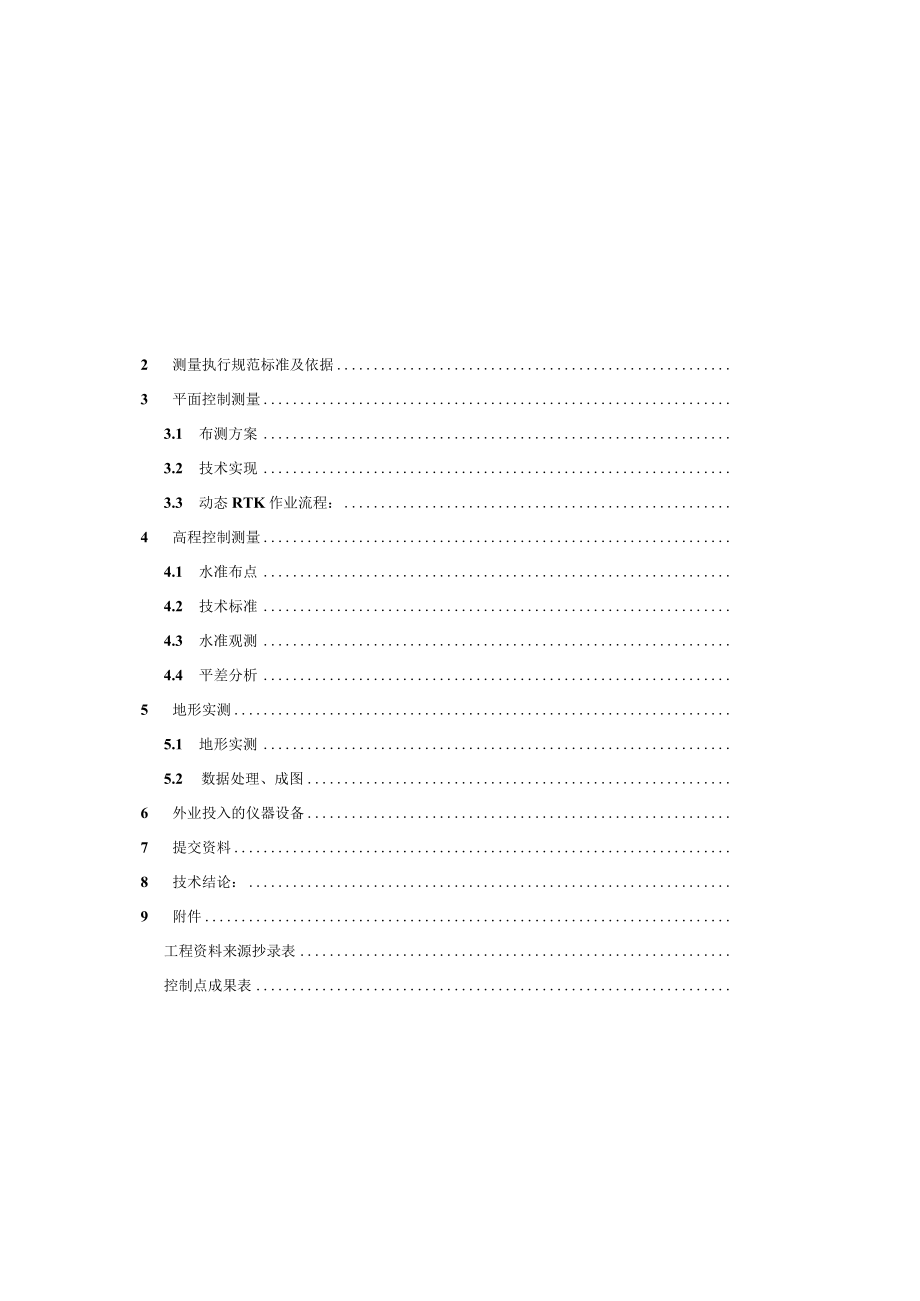

1、1111?222?233333441 工程概况2 测量执行规范标准及依据3 平面控制测量3.1 布测方案3.2 技术实现3.3 动态RTK作业流程：4 高程控制测量4.1 水准布点4.2 技术标准4.3 水准观测4.4 平差分析5 地形实测5.1 地形实测5.2 数据处理、成图6 外业投入的仪器设备7 提交资料8 技术结论：9 附件工程资料来源抄录表控制点成果表11地形成果图（共4页）12控制点之记（共3页）(4)地形高程：地形高程散点200个。(5)纵横断面：620米。2测执行规范标准及依据(1)南汇新城云朋路(BI-C港)改建工程项目测量技术要求：(2)全球定位系统(GPS)测量规范(GB
2、/T18314-2009)；(3)全球定位系统实时动态测量(RTK)技术规范(CH/T2009-2010)；(4)工程测量规范(GB50026-2007)；(5)国家三、四等水准测量规范GB/T12898-2009；(6) DG/TJ08-85-2010地下管线测绘规范(7) 1：500、1：1000、1：2000数字地形测量规范(DG/TJ08-86-2010)；(8)测绘成果质量检查与验收(GB/T24356-2009)(9)上海市测绘院2011年度高程基准。3平面控制测坐标系统采用上海市平面坐标系统。本次测量采用上海VRS网络RTK结合七参数进行平面控制，根据测量要求按E级要求进行测量。
3、使用的仪器设备和软件：采用中海达测绘仪器有限公司的HD32型GPS测量系统、VRS网络RTK参数采用上海市测绘基准服务平台发布的上海VRS网络参数、测区区域七参数计算采用中海达仪器随机附带的商用Hi-RTKRoad软件。根据现场情况共布设4个E级GPS平面控制点、点号命名及测量成果详见控制点成果表。1.1 布测方案根据工程范围内的地形情况，在云鹃路(Blv港)路面布设E级GPS点，标石埋设采用在水泥地面、沥清路面上钻孔，打入约5厘米长中间有十字丝或小圆洞的道钉或钢钉，在周围用油漆喷绘点名。1.2 技术实现采用实时动态差分(RTK)技术，网络RTK技术满足四等以卜.控制测量、工程测量要求。1工程
4、概况南汇新城云朋路（BlY港）改建工程项目位于浦东新区，北至黄日港，南到海港大道。具体工程位置见示意图。本次测量范围1、道路长度540米。2 .探明工作范围内各种地下管线的种类、平面位置、管径（或电缆根数）、埋深、材质。3 .地下管线探测成果图的内容：管线点的位置（特征点符号）、点号、管线连接关系等；地下管线的管种、管径（电缆孔、根数）、管顶埋深、材质的扯旗注记；雨、污水井的井盖高程、井底高程以及管底高程的注记。4 .工程范围内的现状道路地形修测。我公司于2016年10月13日进入工程现场进行施测，2016年10月23日完成全部外业作业，完成的测量工作量如下：（1） GPS测量：E级4点。（2
5、）水准测量：四等水准5公里。（3）地形实测：1：500地形实测4公顷。4.2技术标准四等水准测量的主要技术指彳示如下表：等级仪器类型视线长度前后视距差任一测站上前后视距差累积视线高度数字水准仪重第测量次数三等DS3752.05.0三丝能读数N3次DSkDS05WIoO四等DS3WlooW3.010.0三丝能读数N2次DSKDSO5150注：相f震动较,立法数字水准k时，应暂时义重复测量次数可以为上表中数值减少一次。所有数字水准仪，在地面宇止测量，直至震动消失，无法回避时应随时增加玳豆测量次数。四等水准测量的观测限差指标如下表：单位为亮米等级观测方法基、辅分化（黑红面）读数的差基、辅分化（黑红面
6、）所测高差的差单程双转点法观测时，左右路线转点差检测间歇点高差的差三等中丝读数法2.03.03.0光学测微法1.01.51.5四等中丝读数法3.05.04.05.04.3 水准观测四等水准观测使用索佳B2水准仪，采用后一后一前一前的观测顺序进行。观测前对水准仪进行了检验与校正，对水准标尺进行了各项检查，均符合要求。技术要求如下:视线长m前后视较差m前后视累积差m基辅分划（黑红面）读数差廊基辅分划（黑红面）高差较差mm100310354.4 平差分析从以上的统计分析表所述，本工程高程控制测量完全满足国家三、四等水准测量规范GB/T12898-2009所要求的四等高程控制精度，可提供使用。5地形实
7、刑5.1 地形实浦地形图测绘采用全站仪配合便携式计算机与清华山维EPSW电子平板测图软件，按极坐标法对5.2 动态RTK作业流程：测量使用的流动站设备主要包括双频GPS接收机及天线、手簿以及数据收发用的通信链（移动通信）。其具体步骤包括：通过流动站设置与操作，使用GPRS或CDMA无线通信网络，将流动站连接到SHGlSS中心网络。流动站GpS天线保持稳定，进行初始化工作获取RTK固定解。初始化时间视卫星状况、观测环境状况及不同的接收机类型等可能会持续1560s不等。在待测点上得到固定解且稳定2分钟后，按控制点测生程序开始记录数据，数据记录完毕后由程序自动进行平滑处理，生成成果报告。如果不能顺利
8、初始化，可移动流动站天线位置，选择观测条件好的地点进行初始化，然后返回移动到待测点上，按照步骤进行观测。作业过程中分别初始化3次，在每个平面控制点上测量3个测回，求取坐标的平均数作为控制点的平面坐标。4高程控制测量本工程高程控制采用国家三、四等水准测量规范GB/T12898-2009中四等水准测量技术标准进行。起算数据（资料）引测自上海市2011年度吴淞高程系水准点，具体信息如下：点号程高（m）地址8-1984.012上海市浦东新区申港街道环湖西一路海港大道西侧绿地内4.1水准布点高程控制点采用水准点与平面点共用和独立高程控制点相结合的布点方式,在测区布设水准点。综合考虑起算点与所布水准点的分
9、布情况，布设闭合水准路线。各地形要素，进行全野外数据采集并成图。测图范围为：北至黄日港，南到海港大道。2、在现有场地上南面、北面场地各延伸50m进行测量。地形图内各散点高程按光学水准法测量。5.2数据处理、成图内业成图采用AUlOCAD绘图软件，按上海测绘院对数字化测图的图层、颜色、线型的规定进行归类。地形图按带状地形图形式输出。6外业投入的仪器设备(1)HD32双频GPS接收机1台套;(2)徐卡TS06型全站仪1台：(3)索佳B2水准仪1台；(4)绘图仪1台：(5)汽车I辆。7提交资料(1)工程资料来源抄录表；(2)控制点成果表：(3)控制点点之记；(4)1：500比例测量成果图：8技术结论
10、：(1)检查验收情况：检查验收按GB/T24356-2009测绘成果质量检查与验收要求和程序进行。(2)中间检查：中间检查为生产过程检查，采用作业班组自检和专人校对，贯穿生产过程，检查比例内外业均为100%。(3)事后资料成果质量检查事后资料成果质量检查分为校核和审核，检查比例内业为100%,外业为30%.(4)检查结论经过两级检查，本工程测量成果为优良，可以满足设计耍求。控制点成果表(上海市平面坐标系，上海吴淞高程系统)项目名称：南汇新城云鹃B6(BI-C港)改建工才陛测量表1点号点名纵坐标X(m)横坐标Y(m)高程H(m)1G3-38290.76143726.7783.9852G4-38380.28643635.5693.9513G7-37793.77243374.0924.3854G8-37839.08743265.2915.3765BM24.2056BM44.676测量：马龙校对：魏振峰9附件工程资料来源抄录表道路、控制坐标抄录、量测或粘贴点号北坐标东坐标高程mmm8-1984.012注：以上资料均为上海市测绘院提供，高程为上海吴淞高程系统，20U年水准成果。抄录（量测）：马龙校对：魏振峰
