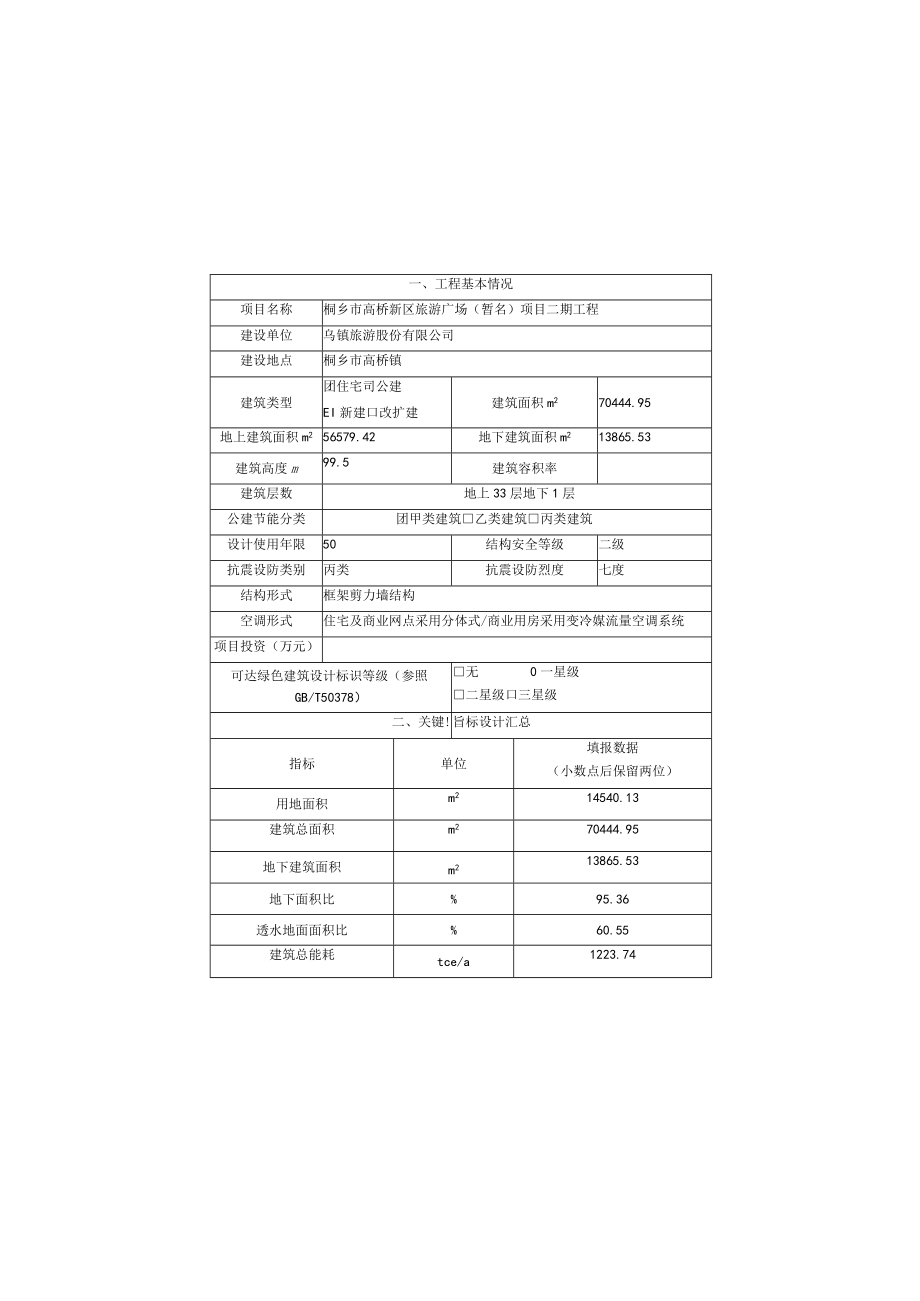

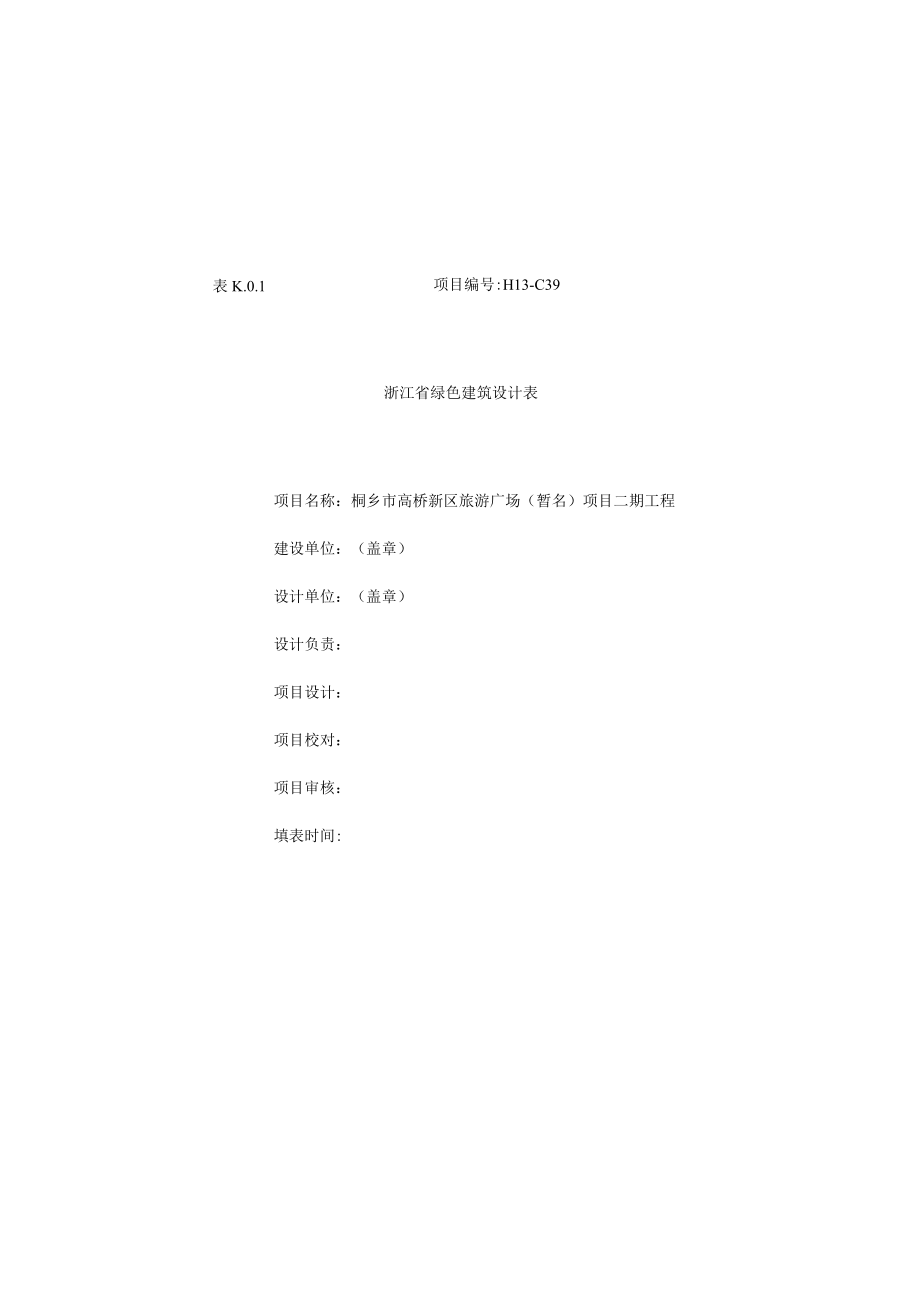

1、表K.0.1项目编号:H13-C39浙江省绿色建筑设计表项目名称：桐乡市高桥新区旅游广场（暂名）项目二期工程建设单位：（盖章）设计单位：（盖章）设计负责：项目设计：项目校对：项目审核：填表时间:一、工程基本情况项目名称桐乡市高桥新区旅游广场（暂名）项目二期工程建设单位乌镇旅游股份有限公司建设地点桐乡市高桥镇建筑类型团住宅司公建EI新建口改扩建建筑面积m270444.95地上建筑面积m256579.42地下建筑面积m213865.53建筑高度m99.5建筑容积率建筑层数地上33层地下1层公建节能分类团甲类建筑乙类建筑丙类建筑设计使用年限50结构安全等级二级抗震设防类别丙类抗震设防烈度七度结构形式

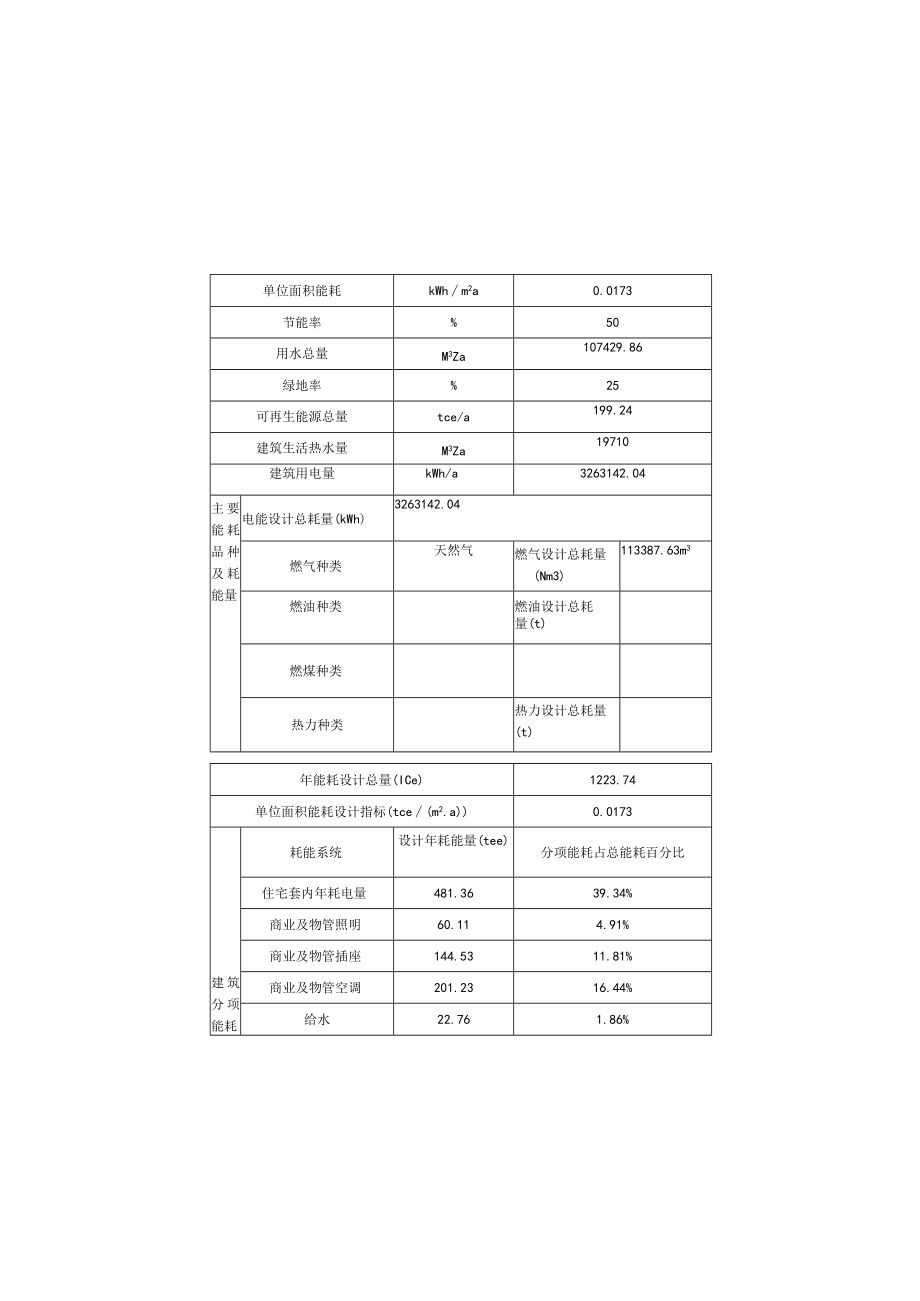

2、框架剪力墙结构空调形式住宅及商业网点采用分体式/商业用房采用变冷媒流量空调系统项目投资（万元）可达绿色建筑设计标识等级（参照GB/T50378）无0一星级二星级口三星级二、关键!旨标设计汇总指标单位填报数据（小数点后保留两位）用地面积m214540.13建筑总面积m270444.95地下建筑面积m213865.53地下面积比%95.36透水地面面积比%60.55建筑总能耗tce/a1223.74单位面积能耗kWhm2a0.0173节能率%50用水总量M3Za107429.86绿地率%25可再生能源总量tce/a199.24建筑生活热水量M3Za19710建筑用电量kWh/a3263142.04
3、主要能耗品种及耗能量电能设计总耗量(kWh)3263142.04燃气种类天然气燃气设计总耗量(Nm3)113387.63m3燃油种类燃油设计总耗量(t)燃煤种类热力种类热力设计总耗量(t)年能耗设计总量(ICe)1223.74单位面积能耗设计指标(tce(m2.a)0.0173建筑分项能耗耗能系统设计年耗能量(tee)分项能耗占总能耗百分比住宅套内年耗电量481.3639.34%商业及物管照明60.114.91%商业及物管插座144.5311.81%商业及物管空调201.2316.44%给水22.761.86%厨房炊事系统137.6911.25%电梯44.233.61%住宅公共照明7.230.
4、59%地下室及景观照明19.451.59%变压器损耗51.934.24%普通动力及其他53.244.35%总计1223.74100%三、工程概况（工程性质、工程投资、用地面积、建筑面积、结构形式、开发与建设周期、解决的主要技术问题等情况）本工程为住宅商业建筑，工程总投资约18000万元，用地面积14540.13平方米，总建筑面积70444.95平方米。结构形式为框架剪力墙结构，开发与周期建设约为24个月。四、绿色建筑设计内容简介项目定位：高端住宅及休闲服务商业绿色建筑设计策划建设目标：打造现代化住宅居住区本工程为总体规划设计，分二期建设实施。一期工程为宴会酒楼、酒店及商业建筑，位于地块东侧；二
5、期工程为住宅及部分商业建筑，位于地块西侧。建筑的总体布局主要沿纵横两条轴线展开。纵向轴线，即商业内街，也是一期、二期分界线，将酒店与住宅小区的用地有效的分开，便于酒店与住宅小区的管理与经营，减少相互干扰。尺度适中英伦风格商业步行街，不仅丰富美化强调了这条轴线而且成为城市形态中的独特的商业街景。此外一系列景观并结合铺地形式联系，以保证各空间的整体性，连续性和多样性。横向轴线贯穿广场的东西，东面为酒店大堂，西面为站前广场公园，因此形成了一条广场景观轴，在这条轴线上布置了喷泉、主题雕塑、欧式小品等重要节点，通过此轴线将地块东西酒店与宴会酒楼功能联系一起，地块西侧将商业街与住宅联系在一期。规划思路清晰
6、，总体布局合理。技术策略：结合现场地理环境及市场需求，巧妙利用地理位置及市场需求的优势打造经济型住宅用房。前期调研：实地考察、走访及了解当地相关民俗风情，因地制宜进行设计O场地规划及选址情况：建筑的总体布局主要沿纵横两条轴线展开。纵向轴线，即商业内街，也是一期、二期分界线场地规划及选址情况：建筑的总体布局主要沿纵横两条轴线展开。纵向轴线，即商业内街，也是一期、二期分界线场地资源利用情况：充分利用每寸土地，建筑密集及容积率做到最大化O总平面设计用地指标：总用地面积为14540.13M?周边公共服务设施：公交车站、酒店、饭店，银行等。出入口公共交通：本地块人行主要出入口位于基地西侧。次入口位于南北
7、两侧。场地雨水规划方案：区块内硬质铺装地面均采用渗水材质，雨水管采用采用渗透管，并设置景观贮留渗透水池、渗井等，这样可以充分利用自然雨水景观绿化等：基地坚持发挥绿化环境生态效应的原则，建立以乔灌木为主体的多层次、共生的人工植物群落。绿化种植充分考虑植物色彩、质感及季节变化的效果。绿化环境以植物造景为主，规避大量小品建筑、硬质景观设置带来的生硬感和距离感，通过乔木、灌木与草坪有机结合，提高绿化效果和景观质量。注意不同树种之间的搭配，隔离带以种植高大乔木为主，形成成片树林，具备吸尘与降噪功能。透水地面：区块内硬质铺装地面均采用渗水材质，景观绿地自然渗水。地下空间利用：充分利用地下空间，合理布置相应
8、机动车位、非机动车位及相关的设备用房。其它：合理利用土地资源，不破坏人文水利，因地制宜建筑设计被动节能设计策略：1、外墙：为200厚烧结保温砖或200后加气混凝土砌块；保温材料采用无机保温砂浆或岩棉板。2、内墙而：为200厚或100厚加气混凝土砌块,厨房卫生间采用200厚或100厚烧结页岩多孔砖。3、屋顶采用挤塑聚苯板保温屋面。4、门窗采用断桥铝合金中空玻璃门窗，并采用中透光率的玻璃。外门，外窗及幕墙具有良好的气密性、水密性，其隔声、抗风压性能均达到规定要求。5、外墙饰面材料采用浅色饰面层减少太阳辐射热的吸收，降低空调能耗。6、外门窗安装中，其门窗框与洞口之间均采用发泡填充剂填塞，以避免形成冷
9、桥。适宜的建筑朝向和体形：所有均南北朝向，体形简答平直。无障碍设计：1、建筑主要出入口采用无障碍入口，设宽度N1200,坡度1/20的坡道，坡道面均做防滑处理。2、室外广场路面有高差处均设置坡度为1/12无障碍坡道。3、在踏步起始点及电梯门前铺设有触感提示的地面材料为视觉残疾者提供方便。4、每栋楼内均有一部为无障碍电梯。5、无障碍机动车停车位按2%设置于地下室，共计7个。口照和天然采光：所有均南北朝向，日照充足；具体日照时间详见日照报告书自然通风：所有楼均有大面积开窗且南北通透，通风性能良好；闱护结构：详见节能计算报告书室内环境：室内环境良好室内空气质量：民用建筑室内空气质量标准应严格按照民用
10、建筑工程室内环境污染控制规范GB50325-2010中各项指标规定。结构设计与建筑材料建筑结构体系节材策略：建筑结构为框架结构预拌混凝土使用：预拌商品混凝土、预拌砂浆高性能混凝土及高强度钢筋使用：C45、C40、C30混凝土及HRB235钢筋、HRB335钢筋、HRB400钢筋建筑废弃物回收利用：可再循环可再利用材料的使用：土建装修一体化设计施工：再生骨料建材使用：其它：属地化室内设计参数：商铺：夏季设计温度27C,相对湿度5065%;冬季设计温度16,相对湿度不控制.客房：夏季设计温度26匕，相对湿度5065%;冬季设计温度18,相对湿度不控制.冷热负荷分析计算：商铺总冷负荷1291kW,电
11、功率403.44kW;客房总冷负荷181.56kW,电功率56.74k忙物管办公总冷负荷9.50kW,电功率2.97kW.空调冷热源：住宅及商业网点采用分体式/商业用房采用变冷媒流量空调系暖通统空调输配系统（供回水系统等）：设计末端系统：自动控制系统：自动控制系统：水系统规划设计：1.为充分利用市政压力，本工程一五层采用市政直供，六层及以上层采用无负压供水设备加压供水。2.住宅热水采用空气源热泵热水系统，充分利用可再生能源。给水排水设计3 .绿化浇洒采用喷灌或微灌等高效节水灌溉方式，且任意2个喷头处的压力差不超过喷头设计压力的204 .各用水点供水压力不大于O.2MPao5 .水池，水箱设溢流
12、水位报警，防止进水管阀门故障时，水池、水箱长时节水措施：洁具的五金配件采用建设部指定的节水型产品，所有卫生器具配件均采用满足节水型生活用水器具标准的用水器具，卫生间坐便器冲洗水箱容积不大于6升；公共卫生间采用红外感应水嘴等能消除长流水的水嘴和器具、公共卫生间洗手盆均采用红外感应式水嘴，小便器采用红外感应式冲洗阀，蹲便器均采用低位脚踏式冲洗阀。卫生器具、水嘴、淋浴器等应采用符合现行行业标准节水型生活用水器具CJ/T164要求的产品，使用可匏的管材。非传统水源利用：无非传统水源利用。绿化灌溉：绿化浇洒采用喷灌、微灌等高效节水灌溉方式。电气设计1 .通过负荷计算，合理确定变压器容量及台数。选用SCB
13、15H型D,Ynll绕组接线变压器，并满足现行国家标准三相配电变压器能效限定值及能效等级GB20052的节能评价值要求。各变压器设计负荷率控制在70V85%范闱内，减少变压器自身能耗。并考虑不同季节负荷变化情况下的变压节能运行措施。2 .变配电所设置靠近负荷中心，以减少低压侧线路长度：合理选择线路路径，以降低线路损耗。3 .变压低压侧设集中无功补偿，提高功率因数，减少无功损耗，电容器组采用自动循环投切方式，要求补偿后在IOKV侧功率因数不小于0.9。无功补偿装置具过零自动投切功能，并有抑制谐波和抑制涌流的功能；分相补偿容量不小于总补偿容量的40%。4 .选用用电设备的谐波电流限值必须满足规范要
14、求。电磁兼容限值谐波电流发射限值（设备每相输入电流W16A）GB17625.1-2012电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制GB/T17625.6-2003在变电所等处预留有源滤波器的柜位，待系统正式运行后对谐波进行实测和分析，根据实际情况确定其型号规格。5 .设计上三相负荷尽量平衡，照明系统配电干线上各相负荷分配均衡，最大相负荷不超过三相负荷平均值的115乐最小相负荷不小于平均值的85%。6 .按照建筑照明设计标准GB50034-2013的要求，严格控制各房间、场所的照明功率密度值。各房间场所的照度值、统一眩光值、显色指数等应满足标准要求。7 .走廊、楼梯间、电梯厅等选用L印吸顶灯，办公、车库、设备房等采用LED直管日。主要房采用格栅灯间，降低灯具出光表面发光亮度，采用低光泽度的表面装饰材料，减少眩光。能耗监测系统：1）用电分项计量必须提供所有能耗接点的电耗数据。2）基本原则：a配电系统的设计应能为能耗接点的准确计量提供条件。b用电分项计量的装置不应影响供电部门的计量系统和继电保护系统。C分项计量系统的设计应与配电系统中的其他电量监测、监控系统综合考虑，以简化
