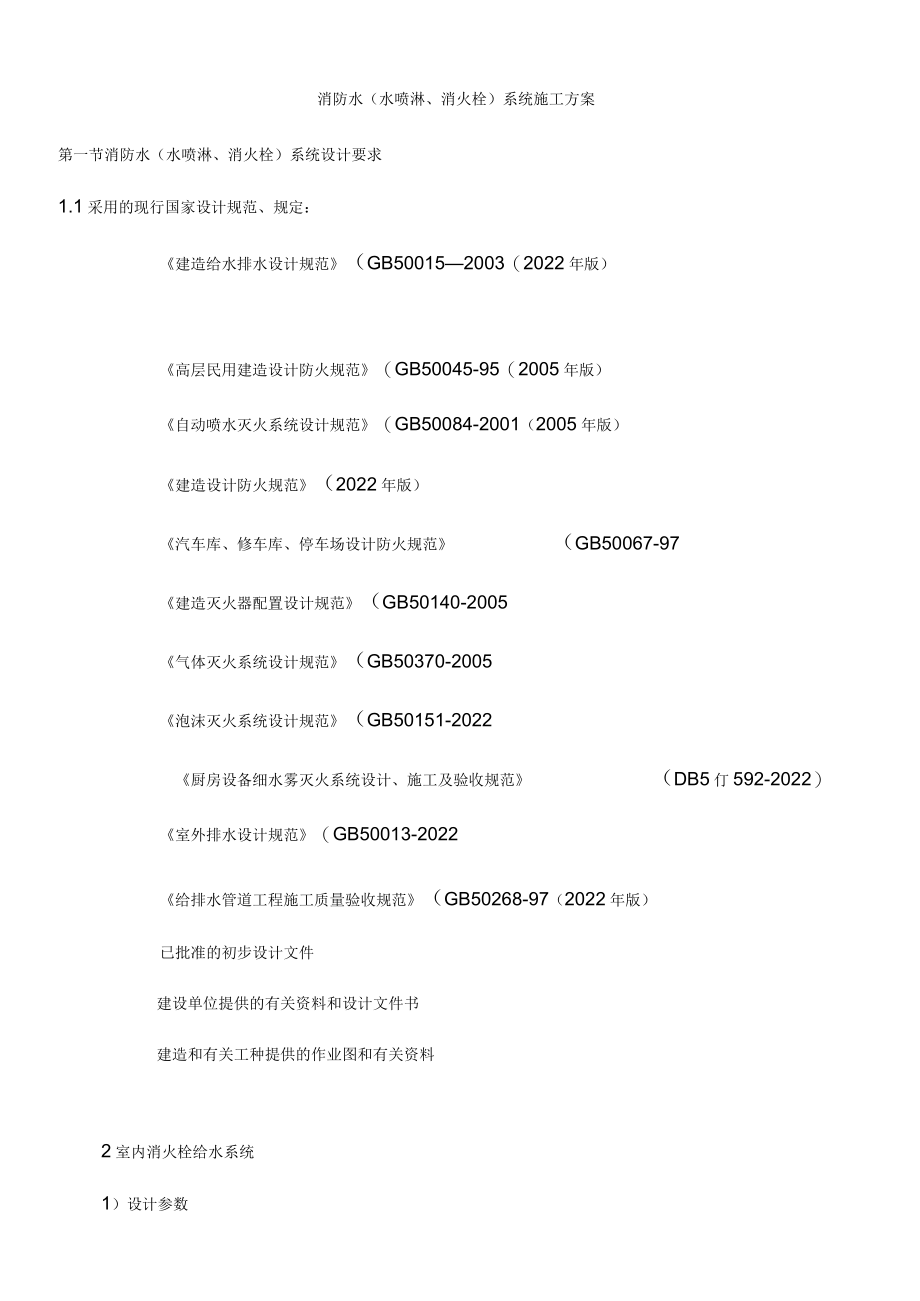

1、消防水（水喷淋、消火栓）系统施工方案第一节消防水（水喷淋、消火栓）系统设计要求1.1采用的现行国家设计规范、规定：建造给水排水设计规范（GB500152003（2022年版）高层民用建造设计防火规范（GB50045-95（2005年版）自动喷水灭火系统设计规范（GB50084-2001（2005年版）建造设计防火规范（2022年版）汽车库、修车库、停车场设计防火规范（GB50067-97建造灭火器配置设计规范（GB50140-2005气体灭火系统设计规范（GB50370-2005泡沫灭火系统设计规范（GB50151-2022厨房设备细水雾灭火系统设计、施工及验收规范（DB5仃592-2022）

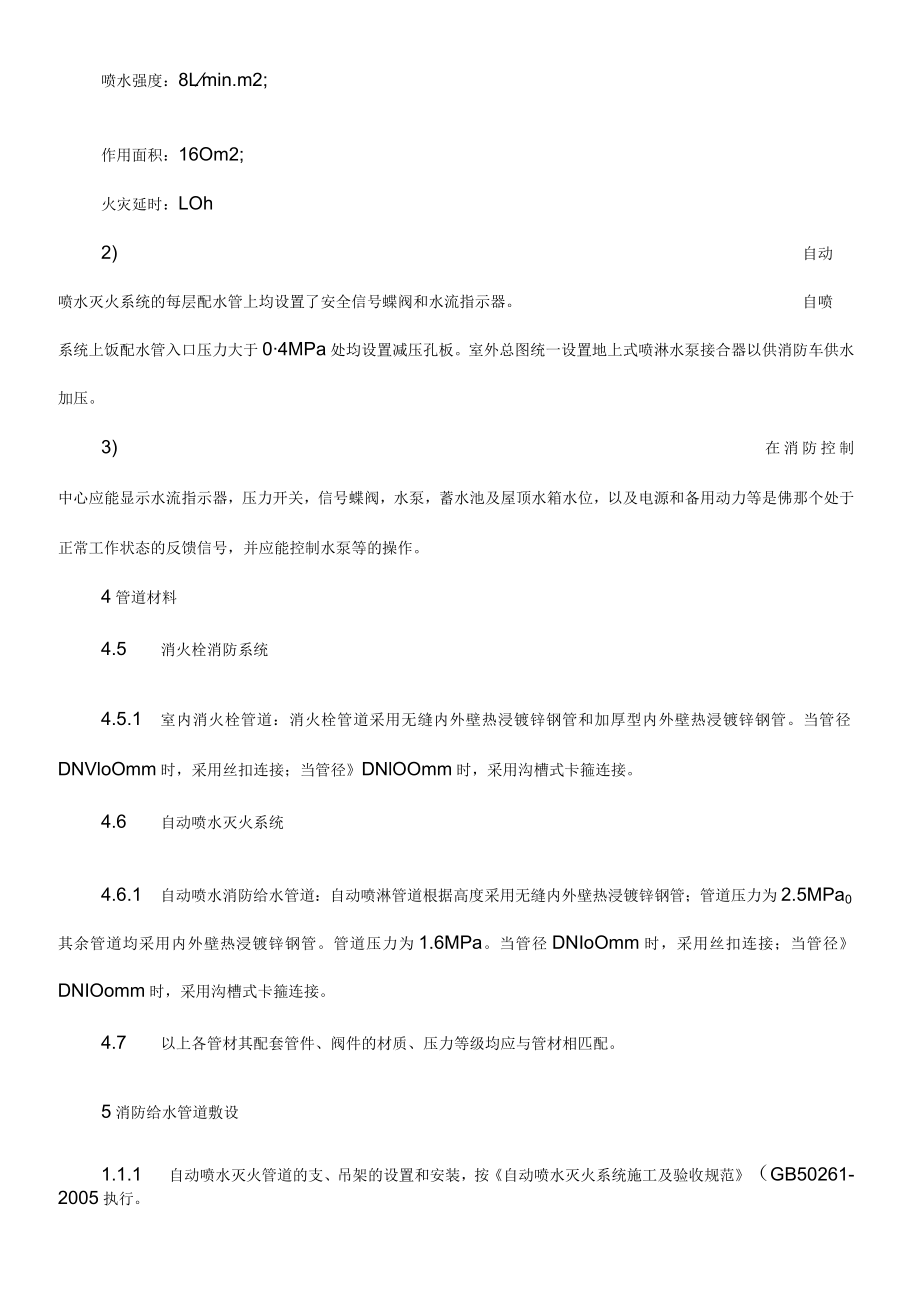

2、室外排水设计规范（GB50013-2022给排水管道工程施工质量验收规范（GB50268-97（2022年版）已批准的初步设计文件建设单位提供的有关资料和设计文件书建造和有关工种提供的作业图和有关资料2室内消火栓给水系统1）设计参数喷水强度：8Lmin.m2;作用面积：16Om2;火灾延时：LOh2) 自动喷水灭火系统的每层配水管上均设置了安全信号蝶阀和水流指示器。自喷系统上饭配水管入口压力大于04MPa处均设置减压孔板。室外总图统一设置地上式喷淋水泵接合器以供消防车供水加压。3) 在消防控制中心应能显示水流指示器，压力开关，信号蝶阀，水泵，蓄水池及屋顶水箱水位，以及电源和备用动力等是佛那个处
3、于正常工作状态的反馈信号，并应能控制水泵等的操作。4管道材料4.5 消火栓消防系统4.5.1 室内消火栓管道：消火栓管道采用无缝内外壁热浸镀锌钢管和加厚型内外壁热浸镀锌钢管。当管径DNVloOmm时，采用丝扣连接；当管径DNlOOmm时，采用沟槽式卡箍连接。4.6 自动喷水灭火系统4.6.1 自动喷水消防给水管道：自动喷淋管道根据高度采用无缝内外壁热浸镀锌钢管；管道压力为2.5MPa0其余管道均采用内外壁热浸镀锌钢管。管道压力为1.6MPa。当管径DNIoOmm时，采用丝扣连接；当管径DNIOomm时，采用沟槽式卡箍连接。4.7 以上各管材其配套管件、阀件的材质、压力等级均应与管材相匹配。5消

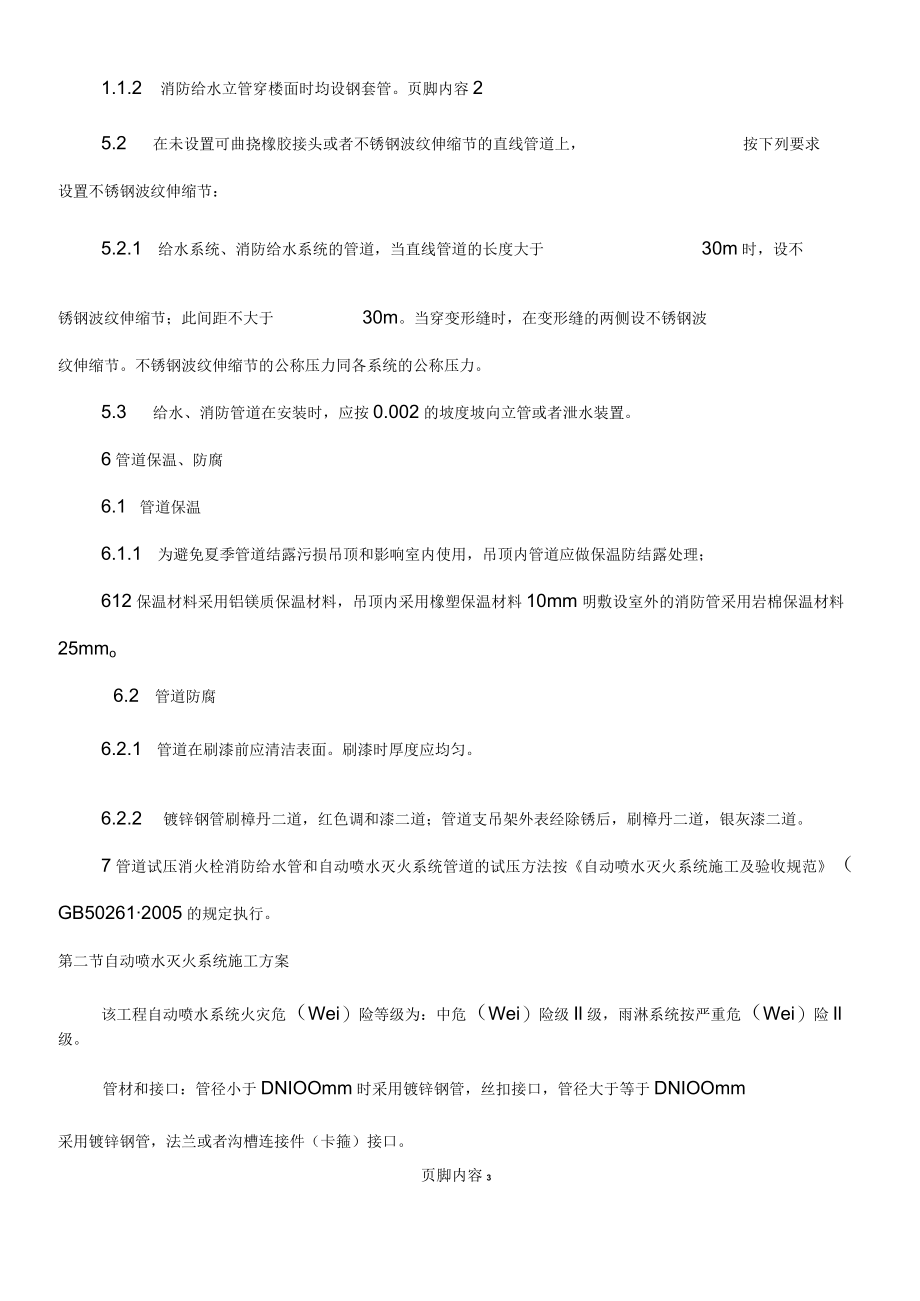

4、防给水管道敷设1.1.1 自动喷水灭火管道的支、吊架的设置和安装，按自动喷水灭火系统施工及验收规范（GB50261-2005执行。1.1.2 消防给水立管穿楼面时均设钢套管。页脚内容25.2 在未设置可曲挠橡胶接头或者不锈钢波纹伸缩节的直线管道上，按下列要求设置不锈钢波纹伸缩节：5.2.1 给水系统、消防给水系统的管道，当直线管道的长度大于30m时，设不锈钢波纹伸缩节；此间距不大于30m。当穿变形缝时，在变形缝的两侧设不锈钢波纹伸缩节。不锈钢波纹伸缩节的公称压力同各系统的公称压力。5.3 给水、消防管道在安装时，应按0.002的坡度坡向立管或者泄水装置。6管道保温、防腐6.1 管道保温6.1.
5、1 为避免夏季管道结露污损吊顶和影响室内使用，吊顶内管道应做保温防结露处理；612保温材料采用铝镁质保温材料，吊顶内采用橡塑保温材料10mm明敷设室外的消防管采用岩棉保温材料25mmo6.2 管道防腐6.2.1 管道在刷漆前应清洁表面。刷漆时厚度应均匀。6.2.2 镀锌钢管刷樟丹二道，红色调和漆二道；管道支吊架外表经除锈后，刷樟丹二道，银灰漆二道。7管道试压消火栓消防给水管和自动喷水灭火系统管道的试压方法按自动喷水灭火系统施工及验收规范（GB502612005的规定执行。第二节自动喷水灭火系统施工方案该工程自动喷水系统火灾危（Wei）险等级为：中危（Wei）险级Il级，雨淋系统按严重危（Wei
6、）险Il级。管材和接口：管径小于DNIOOmm时采用镀锌钢管，丝扣接口，管径大于等于DNIOOmm采用镀锌钢管，法兰或者沟槽连接件（卡箍）接口。页脚内容3一喷洒分层干、支管安装喷洒头支管安装安装准备L干管安装报警阀安装水流指示器、水-管道试压一T管道冲洗4.1工艺流程泵、水箱等安节流施置安现场检验系统施工使用的材料、管材和管件进行现场检验，均应符合施工设计要求和国家现行有关标准的规定，并应具有出厂合格证。系统的管道，采用热镀锌钢管或者热镀锌无缝钢管，管件的材质等级，应与所采用的管子一致。管件在安装前，应进行外观检查，并符合以下要求：1) )材质、规格、型号符合设计要求；2) 表面无裂纹、缩孔、
7、夹渣、折迭、重皮等缺陷；3) 尺寸偏差符合现行的国家标准要求；4) 罗纹密封面应完整，无损伤、毛刺等缺陷：5) 各种非金属密圭寸垫片应柔韧，无老化变质或者分层现象，表面无折损、皱纹等缺陷。对系统部件进行检验系统的喷头、湿式报警阀、压力开关、水流指示器等主要部件，应检查三证(合格证、生产许可证和国家消防检测中心合格的检测报告)。1 )检验喷头a.喷头的型号、规格要符合设计要求;b.喷头的商标、型号、公称动作温度、创造厂及生产年月等标志要齐全，并附有出厂合格证;C.喷头的外观应无加工缺陷和机械损伤现象；d.闭式喷头应进行密封性能试验，无渗漏、无损伤为合格。试验数量宜从每批中抽查1%,但不得少于5只
8、，试验时间不得少于3mio当有两只及两只以上不合格时，不得使用该批喷头。当仅有一只不合格，再抽查2%,但不得少于10只，重新进行密封性能试验，如仍有不合格时，亦不得使用该批喷头。2 )检验湿式报警阀a.湿式报警阀和水流指示器除有商标、型号、规格等标志外，还应有水流方向的永久性标志；b.湿式报警阀的阀瓣和操作机构必须动作灵便可靠，无卡涩现象；阀体内应清洁，无异物阻塞；C,水力警铃的铃锤应转动灵便，手动旋转轻，无阻滞现象3 )检验压力开关、水流指示器检查压力开关、水流指示器外观有无损伤，规格、型号是否符合设计施工图要求，铭牌是否清晰，水流指示器应有永久性的水流方向，并用万用表打触点检查，其传输信号
9、保证灵敏可靠。4 .3管网安装吊架与喷头的距离应大于o.3m,距末端喷头的距离应小于0.75m。吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m时，可设一个，小于1.8m时可隔断设置。每段供水干管或者配水管上应设一个防晃支架，管道过长或者改变方向需增设，但管径小于等于DN150时可不设。系统中直径等于或者大于DNIOOmm的管道，应分段采用法兰或者沟槽式连接件连页脚内容5接，水平管道上法兰间的长度不宜大于20m,立管上法兰间的距离不应跨越三个及以上楼层，净空高度大于8m的场所，立管上应有法兰。其余按自动喷水灭火系统施工及验收规范GB50261-2005施工。其余可管道安装、支架安装、
10、管道试压、冲洗、刷漆等施工工艺可参照消火栓灭火系统管网施工工艺实施。4.4设备安装检查设备器材的三证(合格证、生产许可证和产品检测报告)是否齐全，外观有无明显的机械损伤，规格、品种、型号是否符合施工图要求，铭牌是否清晰，其内容应符合设计要求。泵类设备安装1） )检查运到安装地点的水泵的轴承油脂是否变色，泵室内有无杂物，手盘动靠背轮能转动，外观是否完好无损，机电和水泵有关参数是否与设计施工图相符，发现异常，应进行清理或者通知生产厂家。2） 根据泵房设计图检查泵的基础，其基础应比泵底座宽IoO-50mm,高出地面普通在IoOS30Omm之间，并检查泵的纵横座标、中心线、标高、基础几何尺寸、地脚螺钉
11、孔预留位置大小、深度是否符合要求。3） 将清理检查验收合格后的消防泵，穿好地脚螺栓吊放在基础上，调整位置，使其轴中线与基础中心一致。4） 在地脚螺栓附近垫塞楔形垫铁，垫高在20mm以上时，应加垫平垫铁，进行初步调平，(一组垫铁不能超过三块)。5） 初调后浇固地脚螺栓，栓头露出螺帽1/2直径，待地脚螺栓混凝土干固后进行精平，拧紧地脚螺栓帽，并用水泥砂浆将基础抹光。6） 以水泵说明书复查泵轴与机电轴的同心度和两靠背轮间隙尺寸。7） 整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,并应在泵的进出口法兰面或者其它水平面上进行测量。8） 非整体组装出
12、厂的消防泵安装应先安装好泵体，再安装电动机。（解体安装的泵纵向和横向安装水平偏差均不应大于0.05/1000,并应在水平中分面、轴的外露部份、底座的水平加工面上进行测量）。9） 水泵的吸水喇叭口直径普通为吸水管直径的1.31.5倍，喇叭口应低于水池最低水位不小于0.10.5M,普通可按喇叭口直径的0.8倍，当采用吸水管端有底阀时，则底阀网眼到池底的距离不得小于05M;水平管段上有异径管时应采用偏心异径管;（上平）。10）每台泵的进水管上安装闸阀（或者蝶阀）、可曲挠橡胶接头，出水管上，应装设压力表，可曲挠橡胶接头，止回阀和明杆闸阀及具有缓闭消声功能的止回阀。11）泵房内的管道普通为明设；沿地面敷
13、设的管道，在人行通道处应设跨越阶梯，架空管道，应不影响人行交通，并不得架在机组上方，特别不得设在机电上面；暗敷管不应直埋，应设管沟。泵房内管道外底距地面或者管沟底的距离，当管径W15Omm时，不应小于0.2m；当管径大于等于200mm时,不应小于0.25m。当管段中有法兰时，应满足拧紧法兰螺栓的要求。12）喷淋泵应有双回路供电方式，并应有双电源切换装置和良好的应急照明装置。13）泵试运转前的检查应符合下列要求:a.驱动机的转向应与泵的转向相符；b.应查明管道泵和共轴泵的转向；c.应检查屏蔽泵的转向；d.各固定连接部位应无松动；e.各润滑部位加注润滑剂的规格的数量应符合设备技术文件的规定；有预润
14、滑要求的部位应按规定进行预润滑；f.各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠；g.盘车应灵便、无异常现象。14)泵试压运转时间按出厂说明书要求，试运转后，应保证各固定连接部位应坚固，不得松动；转子及各运行部件运转应正常，不得有异常声响；管道连接应牢回无渗漏；泵的各部分仪表应灵敏正确、可靠；轴承的温度和各润滑点的温度应符合说明书要求。水泵接合器安装消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。水泵接合器应设置标明防护区名称或者编号的永久性标志牌，水泵接合器距人防工程出入口的距离不小于5m
15、,距室外消火栓或者消防水池的距离为1540n湿式报警阀组安装1) 报警阀安装在便于操作的明显位置，距室内地面高度为1.2m；两侧与墙的距离不小于0.6m,正面与墙的距离不小于1.2m。报警阀旁设置标明防护区高区、低区的金属标志牌。2) 压力表安装在报警阀上，表面朝向便于观测的位置。3) 排水管和试验阀安装在便于操作的位置。4) 水源控制阀安装在便于操作的位置，阀上开闭标志明显。5) 过滤器安装在延迟器前。水力警铃安装水力警铃安装在公共通道或者值班室附近的外墙上，水力警铃和报警阀的连接管采用镀锌钢管，当镀锌管的公称直径为15mm时，其长度不大于6m；当镀锌钢管的页胆内容8公称直径为20mmW,其长度不大于20m；安装后的水力警铃启动压力不小于0.05MPaO喷头安装1) )除吊顶型号喷头及吊顶下安装的喷头外,直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应小于75mm,且不宜大于150mm。(合用于无吊顶的场所)2) 装设通透
