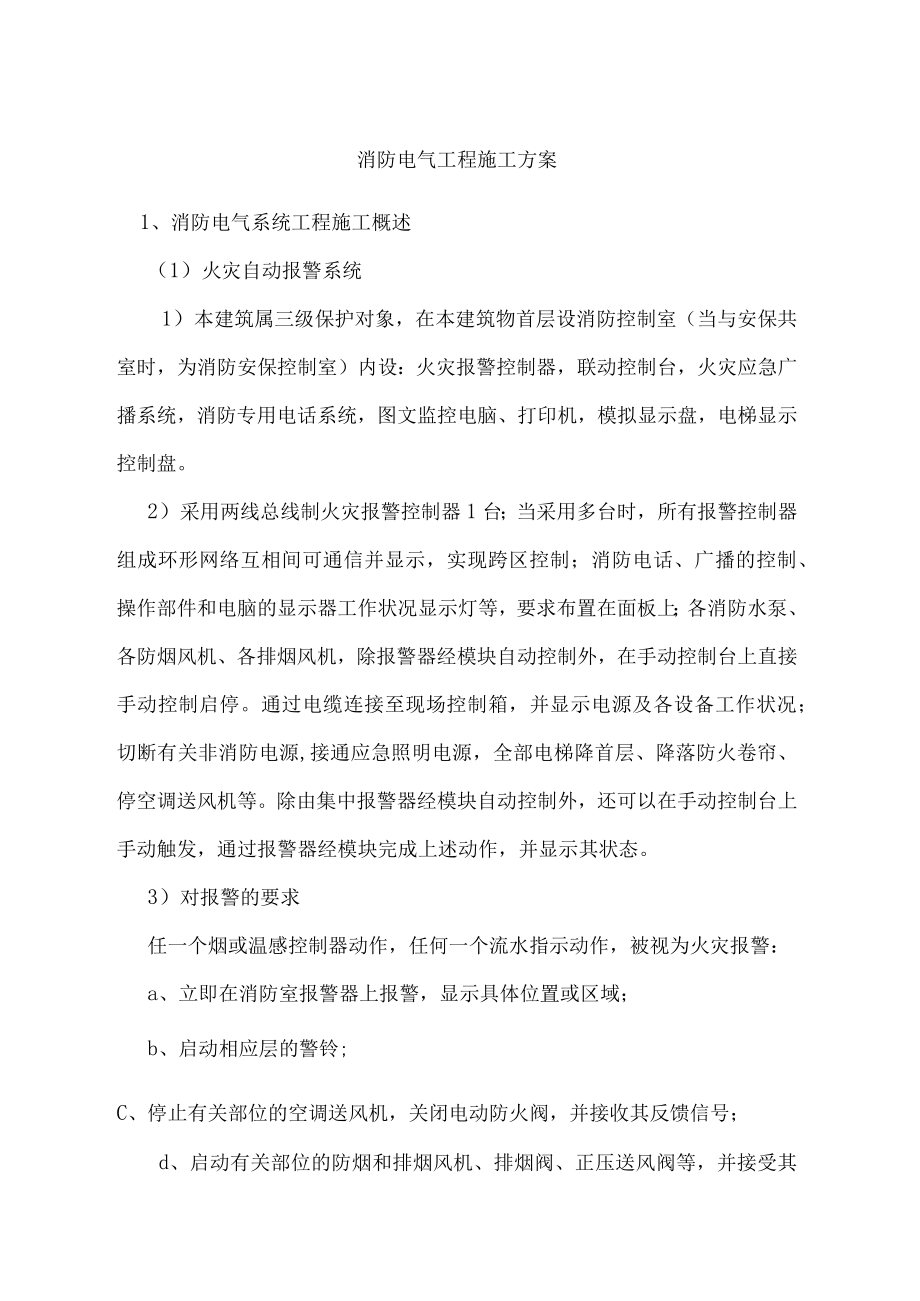

1、消防电气工程施工方案1、消防电气系统工程施工概述（1）火灾自动报警系统1）本建筑属三级保护对象，在本建筑物首层设消防控制室（当与安保共室时，为消防安保控制室）内设：火灾报警控制器，联动控制台，火灾应急广播系统，消防专用电话系统，图文监控电脑、打印机，模拟显示盘，电梯显示控制盘。2）采用两线总线制火灾报警控制器1台；当采用多台时，所有报警控制器组成环形网络互相间可通信并显示，实现跨区控制；消防电话、广播的控制、操作部件和电脑的显示器工作状况显示灯等，要求布置在面板上；各消防水泵、各防烟风机、各排烟风机，除报警器经模块自动控制外，在手动控制台上直接手动控制启停。通过电缆连接至现场控制箱，并显示电源
2、及各设备工作状况；切断有关非消防电源,接通应急照明电源，全部电梯降首层、降落防火卷帘、停空调送风机等。除由集中报警器经模块自动控制外，还可以在手动控制台上手动触发，通过报警器经模块完成上述动作，并显示其状态。3）对报警的要求任一个烟或温感控制器动作，任何一个流水指示动作，被视为火灾报警：a、立即在消防室报警器上报警，显示具体位置或区域；b、启动相应层的警铃;C、停止有关部位的空调送风机，关闭电动防火阀，并接收其反馈信号；d、启动有关部位的防烟和排烟风机、排烟阀、正压送风阀等，并接受其反馈信号。e、一个探测区域内的两个探测器相继动作或任一个手动报警按钮动作，视为火灾确认：对火灾相应层进行消防广播

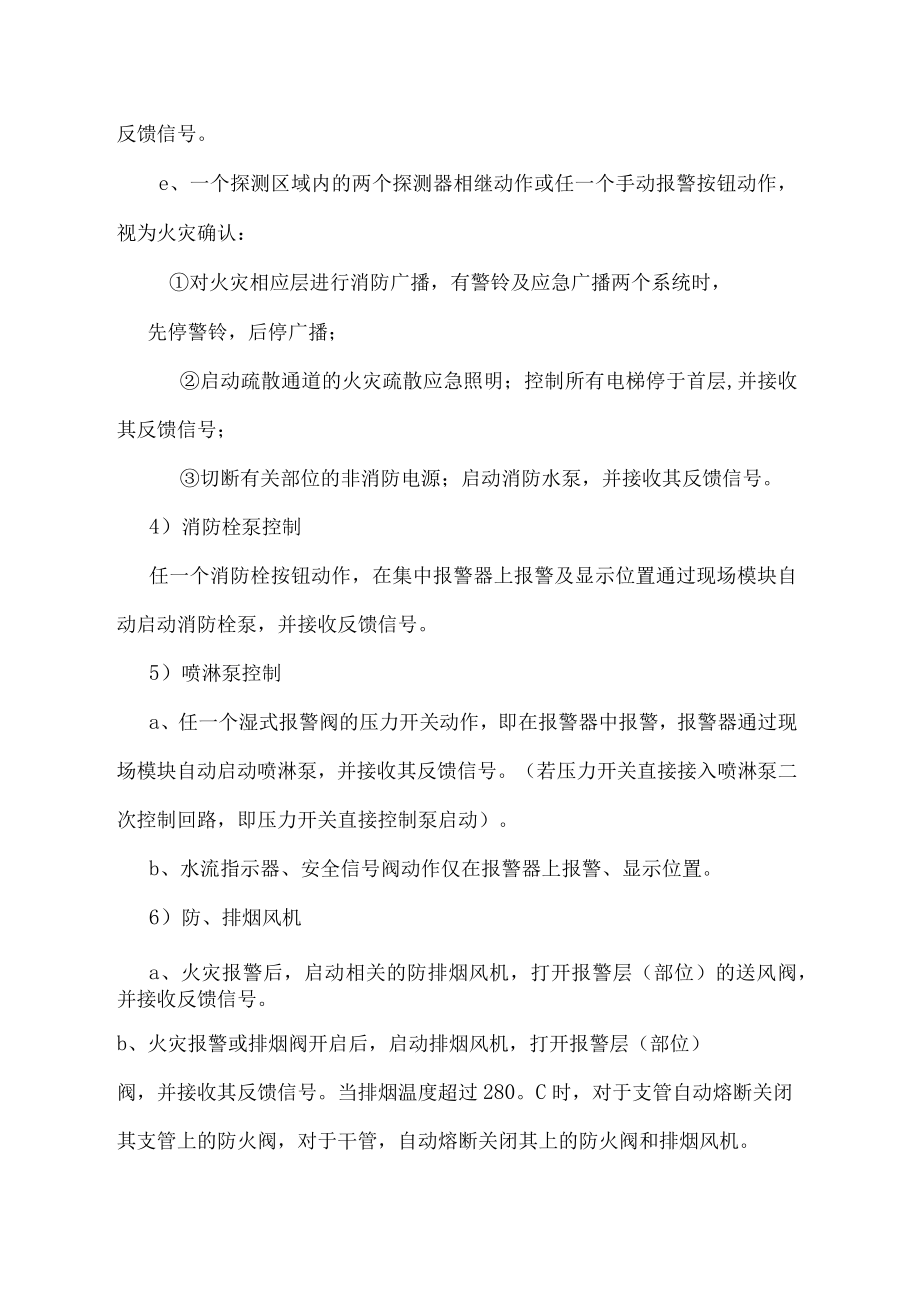

3、，有警铃及应急广播两个系统时，先停警铃，后停广播；启动疏散通道的火灾疏散应急照明；控制所有电梯停于首层,并接收其反馈信号；切断有关部位的非消防电源；启动消防水泵，并接收其反馈信号。4）消防栓泵控制任一个消防栓按钮动作，在集中报警器上报警及显示位置通过现场模块自动启动消防栓泵，并接收反馈信号。5）喷淋泵控制a、任一个湿式报警阀的压力开关动作，即在报警器中报警，报警器通过现场模块自动启动喷淋泵，并接收其反馈信号。（若压力开关直接接入喷淋泵二次控制回路，即压力开关直接控制泵启动）。b、水流指示器、安全信号阀动作仅在报警器上报警、显示位置。6）防、排烟风机a、火灾报警后，启动相关的防排烟风机，打开报警

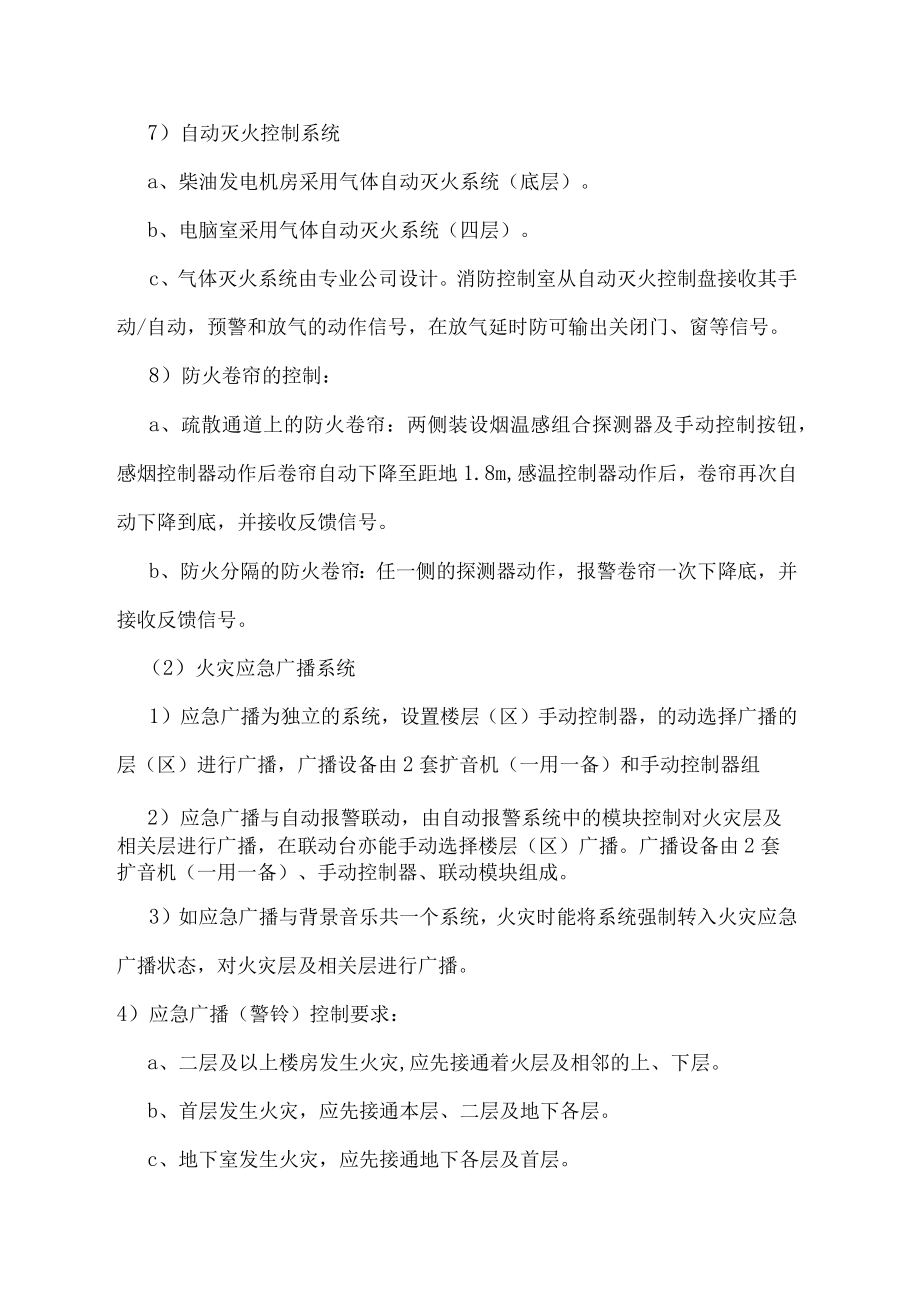

4、层（部位）的送风阀，并接收反馈信号。b、火灾报警或排烟阀开启后，启动排烟风机，打开报警层（部位）阀，并接收其反馈信号。当排烟温度超过280。C时，对于支管自动熔断关闭其支管上的防火阀，对于干管，自动熔断关闭其上的防火阀和排烟风机。7）自动灭火控制系统a、柴油发电机房采用气体自动灭火系统（底层）。b、电脑室采用气体自动灭火系统（四层）。c、气体灭火系统由专业公司设计。消防控制室从自动灭火控制盘接收其手动/自动，预警和放气的动作信号，在放气延时防可输出关闭门、窗等信号。8）防火卷帘的控制：a、疏散通道上的防火卷帘：两侧装设烟温感组合探测器及手动控制按钮，感烟控制器动作后卷帘自动下降至距地1.8m,
5、感温控制器动作后，卷帘再次自动下降到底，并接收反馈信号。b、防火分隔的防火卷帘：任一侧的探测器动作，报警卷帘一次下降底，并接收反馈信号。（2）火灾应急广播系统1）应急广播为独立的系统，设置楼层（区）手动控制器，的动选择广播的层（区）进行广播，广播设备由2套扩音机（一用一备）和手动控制器组2）应急广播与自动报警联动，由自动报警系统中的模块控制对火灾层及相关层进行广播，在联动台亦能手动选择楼层（区）广播。广播设备由2套扩音机（一用一备）、手动控制器、联动模块组成。3）如应急广播与背景音乐共一个系统，火灾时能将系统强制转入火灾应急广播状态，对火灾层及相关层进行广播。4）应急广播（警铃）控制要求：a、
6、二层及以上楼房发生火灾,应先接通着火层及相邻的上、下层。b、首层发生火灾，应先接通本层、二层及地下各层。c、地下室发生火灾，应先接通地下各层及首层。（3）消防专用电1）消防专用电话为独立的系统，采用一门电话总机。2）在水泵房、变电所、发电机房、冷冻机房、消防电梯机房、各电梯轿箱、排烟机房、正压风机房、物业管理值班室等处设置固定对讲电话分机，火警消防控制室（中心）可同任何一部电话通话。（在手动报警按钮或消防电梯前室处设置电话插孔，供火灾或调试时与消防控制室联系）。3）在消防控制室设一部外线119专用电话分机。2、消防电气系统工程施工方法火灾自动报警系统由类比复合式探测器、类比温感式探测器、消火栓
7、手动报警器、手动报警器、警铃、防火卷帘控制箱水流指示器、闸阀、输出模块（2265CH）、单回路输入模块（2335CH）、多回路输入模块（2220CH）等组成。火灾应急对讲系统由应急对讲电话组成。消防广播系统由嵌入式广播扬声器组成。消防控制中心设有火警电话及火灾事故广播控制屏；火灾事故广播由控制中心统一控制；各楼层警铃依楼层由输出模块控制；在各层电梯旁设有应急对讲电话、手动报警器；六楼的火灾自动报警系统接一层中心控制屏的二回路，七、八楼的火灾自动报警系统接一层中心控制屏的三回路。（1）一般规定1）火灾自动报警系统的施工应按设计图纸进行，不得随意更改。2）火灾自动报警系统施工前，应具备设备布置平面
8、图、接线图、安装图、系统图以及其它必要的技术文件。3）火灾自动报警系统竣工时，施工单位应提交下列文件：a、竣工图；b、设计变更文字记录；c、施工记录（包括隐蔽工程验收记录）；d、检验记录（包括绝缘电阻、接地电阻的测试记录）；e竣工报告。线路敷设D消防电气系统的布线，应符合现行国家标准电气装置工程施工及验收规范的规定。2）消防电气系统布线，应根据现行国家标准火灾自动报警系统设计规范的规定，对导线的种类、电压等级进行检查。3）各系统导线均穿JDG20管敷设于耐火线槽内，电线管采用套接紧定式镀锌导管明敷。火灾应急对讲系统、消防广播系统导线采用铜聚乙烯平型软线NHRVB-2*1.5mm2；火灾自动报警
9、系统的电源导线采用铜聚乙烯平型软线NHRVB-2*2.5mm2；火灾自动报警系统的信号线采用NHRVP-2*1.5mm2。4）广播线、电话线应单独穿管敷设，当与其他线共槽时，应用金属板分隔。5）探测器、扬声器、吸吊顶安装时探测器、扬声器至接线的导线穿金属软管保护，软管表面应刷防火涂料。6）线路明敷（含在吊顶内）明敷时，导线应穿金属管或金属线槽敷设，金属管或非耐火大型金属线槽表面应刷防火涂料。7）各系统的穿线金属管、金属线槽、金属接线盒等均应做好电气连接并接地。8）在管内穿线前，应将管内或线槽内的积水及杂物清除干净。9）导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连
10、接。10）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。ID管路超过下列长度时，应在便于接线处装设接线盒：a、管子长度每超过45m,无弯曲时；b、管子长度每超过30m,有1个弯曲时；c、管子长度每超过20m,有2个弯曲时；d、管子长度每超过12m,有3个弯曲时。12）管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。13）在吊顶内敷设各管路时，宜采用单独的卡具吊装或支撑物固定。14）导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。（3）烟、温探测器的安装1）烟、温探测器吸顶安装，位置与灯具、水喷头、吸顶扬
11、声器、空调风口、梁的影响等因素综合考虑，作适当调整，探测器的安装位置，应符合下列规定：a、探测器至墙壁、梁边的水平距离，不应小于0.5m。b、探测器周围0.5In内，不应有遮挡物。c、探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5mod、在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15）o探测器端墙的距离，不应大于探测器。安装间距的一半。e、探测器宜水平安装，当必须睡斗安厕，倾斜角不应大于45。2）线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器,应符合现行有关国家
12、标准的规定。3）探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。4）探测器的“+”线应为红色，“一”线应为蓝色，其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线。5）探测器底座的外接导线，应留有不小于15Cin的余量，入端处应用明显标志。6）探测器低座的穿线孔宜封堵，安装完毕后的探测器座应采取保护措施。7）探测器的确认灯，应面向便于人员观察的主要入口方向。8）探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐措施。4）手动火灾报警按钮的安装手动火灾报警按钮明装距地1.4米手动火灾报警按钮，应安装牢固，并不得斜。
13、手动火灾报警按钮的外接导线，应留有不小于IOcm的余量，且在其端部应有明显标志。（5）警铃、挂墙式扬声器明装距地1.8米或距吊顶下0.2米。（6）火灾报警控制器的安装1）各层火灾报警控制器模块或介面集中或相对集中装于模块箱内明装，底边距地2.5米。（或在吊顶内明敷）2）控制器应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施。3）引入控制器的电缆或导线，应符合下列要求：a、配线应整齐，避免交叉，并应固定牢靠；b、电缆芯线和所配导线的端部，均应标明编号，并与图纸一致,字迹清晰不易退色；C、端子板的每个接线端，接线不得超过2根；d、电缆芯和导线，应留有不小于20Cm的余量；e、导线应绑扎成束；
14、f、导线引入线穿线后，在进线管处应封堵。4）控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。5）控制器的接地，应牢固，并有明显标志。（7）消防专用电话分机安装消防专用电话分机插座、电话插孔墙上暗装，距地L4米。（8）消防控制设备的安装1）消防控制设备在安装前，应进行功能检查，不合格者，不得安装。2）消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2m,且应采用管卡固定，其固定点间距不应大于0.5%金属软管与消防控制设备的接线盒（箱），应采用锁母固定，并应根据配管规定接地。3）消防控制设备外接导线的端部，应有明显标志。4）消防控制设备盘（柜）内不同
15、电压等级、不同电流类别的端子，应分开，并有明显标志。（9）系统接地装置的安装1）消防控制室的接地与电气保护接地及防雷接地共用接地装置,其接地电阻小于1欧姆。2）专用接地干线至各消防电子设备的专用接地线选用BV-6mm2型导线。3）电缆桥架通长敷设40X4扁钢作保护接地干线，消防控制设备等电子设备及外露可导电部分均应可靠接地。4）工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。5）由消防控制室引至接地体的工作接地线，在通过墙壁时，应穿入钢管或其它坚固的保护管。6）工作接地线与保护接地线，必须分开，保护接地导体不得利用金属软管。7）接地装置施工完毕后，应及时作隐蔽工程验收。验收应包括下列内容：a、测量接地电阻，并作记录；b、查验应提交的技术文件；c、审查施工质量。（IO）其他连接器件的的安装消防栓按钮装于消防栓右上角；流水开关、信号阀、喷淋系统压力开关、水喷雾系统压力开关、电磁阀、防烟排烟防火阀的安装见消防给水、通风施工说明；安装这些器件后，都与控制模块输入、输出接口连接。（11）消防控制屏接线消防控制中心的集中报警控制器、联动控制柜、模拟显示盘、消防广播等屏柜，有繁多的线路需要在彼此之间、与外界传输线路之间，有规律、成系
