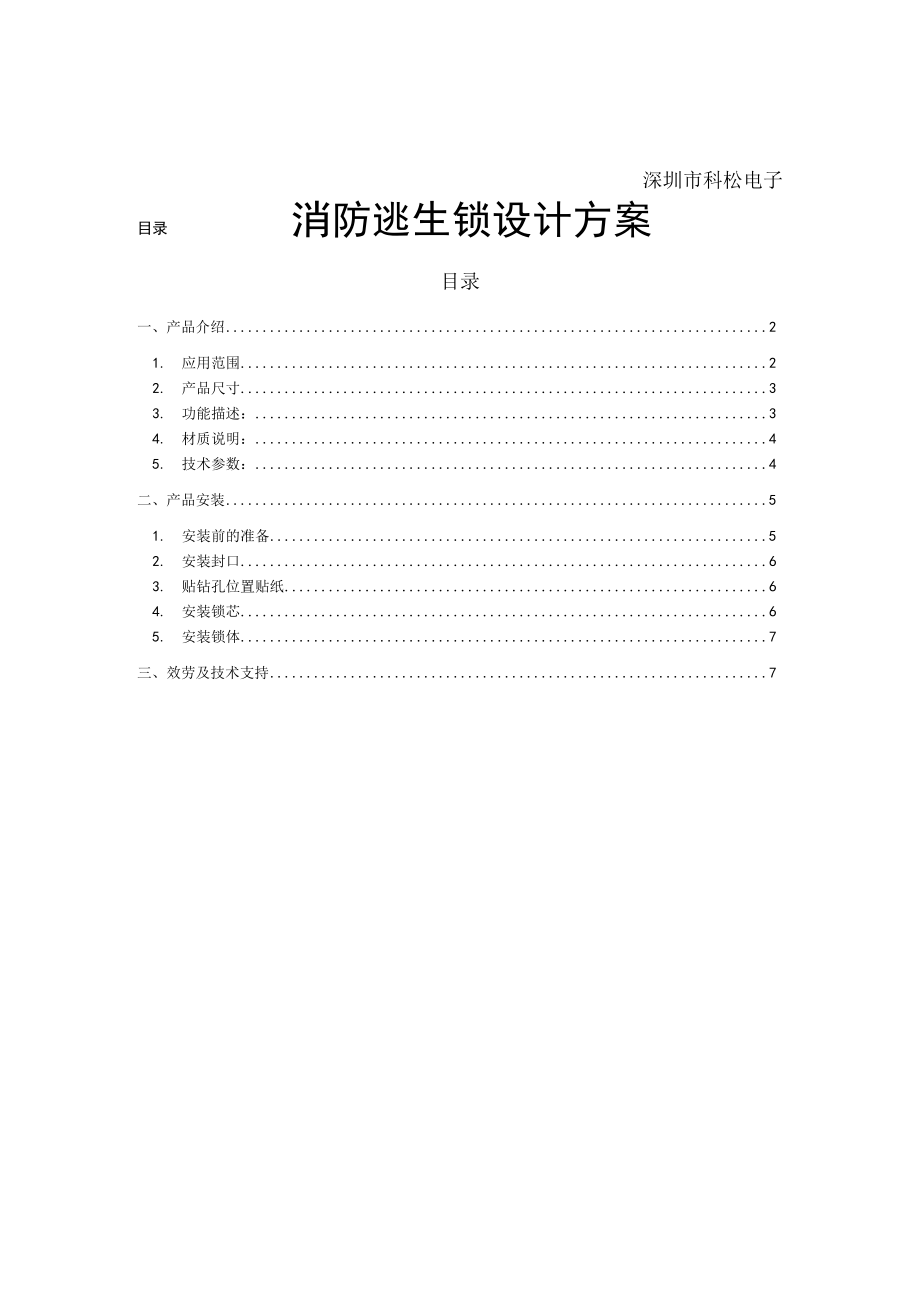

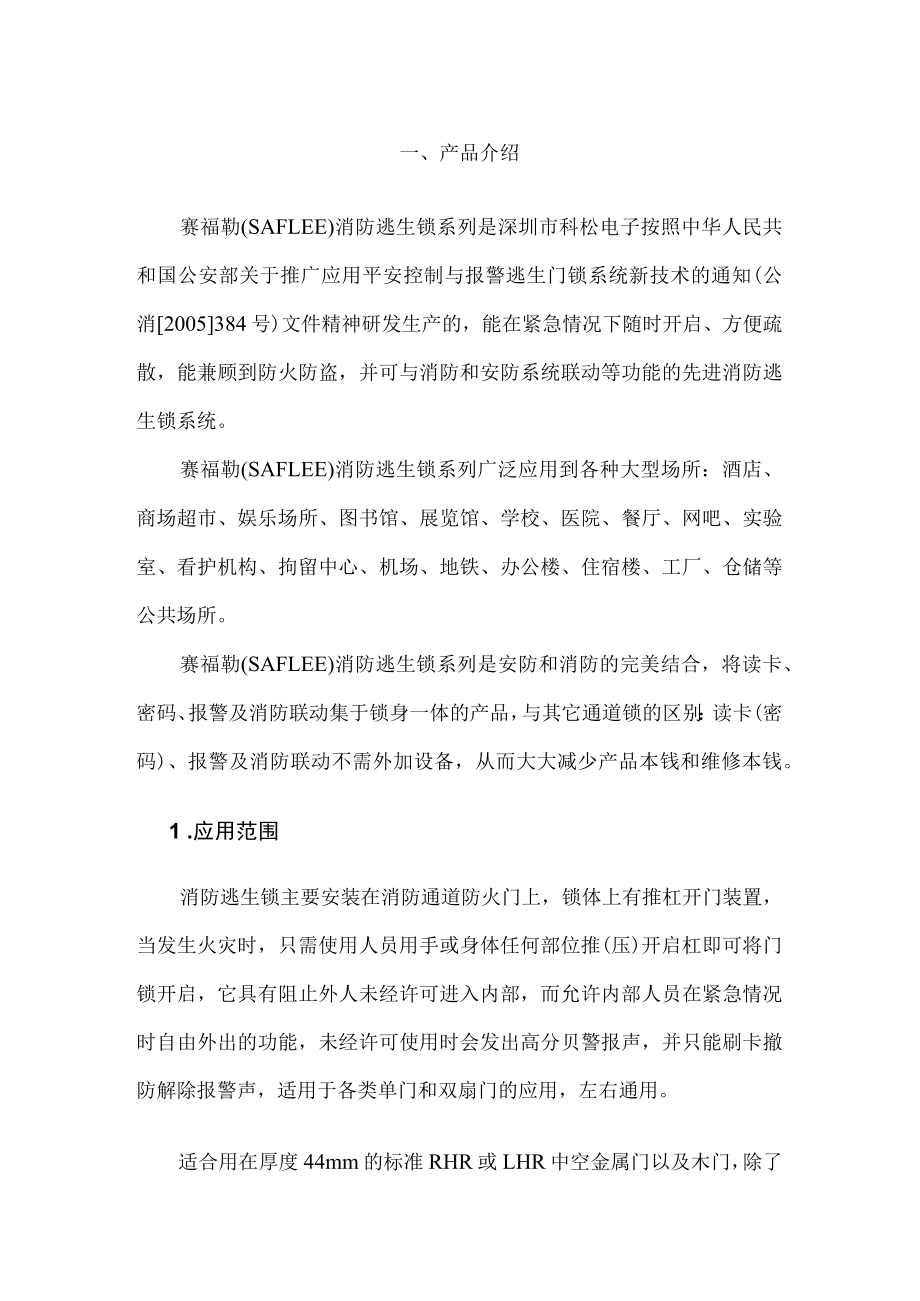

1、深圳市科松电子目录消防逃生锁设计方案目录一、产品介绍21. 应用范围22. 产品尺寸33. 功能描述：34. 材质说明：45. 技术参数：4二、产品安装51. 安装前的准备52. 安装封口63. 贴钻孔位置贴纸64. 安装锁芯65. 安装锁体7三、效劳及技术支持7一、产品介绍赛福勒(SAFLEE)消防逃生锁系列是深圳市科松电子按照中华人民共和国公安部关于推广应用平安控制与报警逃生门锁系统新技术的通知(公消2005384号)文件精神研发生产的，能在紧急情况下随时开启、方便疏散，能兼顾到防火防盗，并可与消防和安防系统联动等功能的先进消防逃生锁系统。赛福勒(SAFLEE)消防逃生锁系列广泛应用到各种
2、大型场所：酒店、商场超市、娱乐场所、图书馆、展览馆、学校、医院、餐厅、网吧、实验室、看护机构、拘留中心、机场、地铁、办公楼、住宿楼、工厂、仓储等公共场所。赛福勒(SAFLEE)消防逃生锁系列是安防和消防的完美结合，将读卡、密码、报警及消防联动集于锁身一体的产品，与其它通道锁的区别：读卡(密码)、报警及消防联动不需外加设备，从而大大减少产品本钱和维修本钱。1 .应用范围消防逃生锁主要安装在消防通道防火门上，锁体上有推杠开门装置，当发生火灾时，只需使用人员用手或身体任何部位推(压)开启杠即可将门锁开启，它具有阻止外人未经许可进入内部，而允许内部人员在紧急情况时自由外出的功能，未经许可使用时会发出高

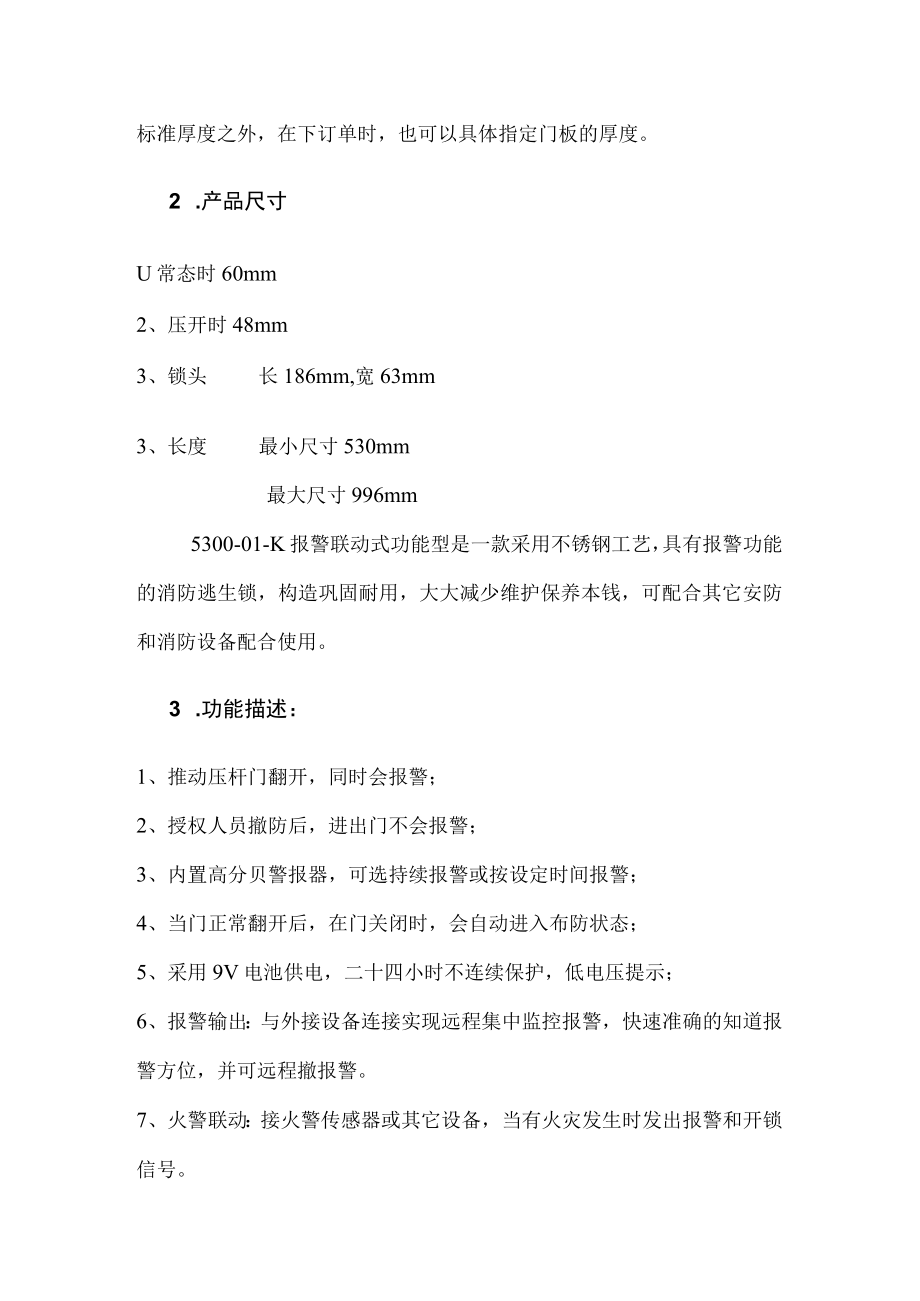

3、分贝警报声，并只能刷卡撤防解除报警声，适用于各类单门和双扇门的应用，左右通用。适合用在厚度44mm的标准RHR或LHR中空金属门以及木门，除了标准厚度之外，在下订单时，也可以具体指定门板的厚度。2 .产品尺寸U常态时60mm2、压开时48mm3、锁头长186mm,宽63mm3、长度最小尺寸530mm最大尺寸996mm5300-01-K报警联动式功能型是一款采用不锈钢工艺，具有报警功能的消防逃生锁，构造巩固耐用，大大减少维护保养本钱，可配合其它安防和消防设备配合使用。3 .功能描述：1、推动压杆门翻开，同时会报警；2、授权人员撤防后，进出门不会报警；3、内置高分贝警报器，可选持续报警或按设定时间
4、报警；4、当门正常翻开后，在门关闭时，会自动进入布防状态；5、采用9V电池供电，二十四小时不连续保护，低电压提示；6、报警输出：与外接设备连接实现远程集中监控报警，快速准确的知道报警方位，并可远程撤报警。7、火警联动：接火警传感器或其它设备，当有火灾发生时发出报警和开锁信号。8、远程撤警：如果非法闯入报警，可以与外接设备连接实现远程撤警。9、远程开锁：与外接设备连接实现远程开锁，可远程翻开任意的门,也可以实现所有门一起翻开。4 .材质说明：1、设备的正面盖子-不锈钢2、底座一不锈钢3、机械装置的外盖一-不锈钢4、推杆不锈钢5、尾端的盖子-一不锈钢/锌合金6、锁舌-一不锈钢5/8（16mm）的伸
5、出长度，无左右之分7、外把手-依据个别的情况来订购8、钥匙和锁芯可选配5 .技术参数：1 .工作电压：外接电源12V20%后备电池：9V2 .工作电流：静态工作电流5uA+luA动态工作电流IoOmA20mA3 .报警喇叭：80dB报警声，如不撤防，可连续工作12小时4 .工作环境：温度：-25C-80湿度0-90%5 .后备电池：电池待机工作一年（关门状态下连续报警状态下可供电12小时电压低于6.5V时，会有低电量报警提示。二、产品安装12V/DC监控中心A: 8芯屏蔽双绞线：安普24AWGB: 2芯信号线：RVVP-2O.3mmC：电源线：Rvv2Xl.Omm设备安装布线图1 .安装前的准
6、备检查门的外表是否平整，开启是否灵活Q核对门高、门宽尺寸是否与门锁相匹配。开箱检验，对照装箱单，核对部件是否齐全。准备安装必须的工具。2 .安装封口单门:选择适宜的高度固定好封口。双门：选择适宜的高度用4颗螺丝固定好封口封口器安装示意3,贴钻孔位置贴纸单门：将贴纸有缺口的那一边与封口边对齐。双门：将贴纸有缺口的那一边与封口边对齐ap &*.w.v. -9Hn钻孔：按照贴纸上的提示，开出锁芯孔。4 .安装锁芯用一个直径为30mm的开孔器从门的正面开孔，开孔时用力要均匀。开完孔后，将锁芯及所需零件按照正确的顺序安装在30的孔中,然后用螺丝拧紧。注：拨杆长度根据实际门的厚度需要来截取，以保证拨杆与十
7、字旋钮有合理的配合长度，一般情况超过门面5mm。5 .安装锁体1 .按照贴纸上的6个固定孔位置固定好锁头.装上锁头面盖,并用螺丝将其拧紧.2 .将锁杠放置水平，再将锁杠尾支架卡住锁杠尾部位置，保证锁头底座和锁杠尾支架将锁杠结实固定，用2个螺钉将其拧紧，然后装上锁杠尾封盖,并用螺丝将其拧紧。三、效劳及技术支持用户工程实施的成功与否，不仅关系到用户的投资利益，更会影响用户今后信息化建立。而一个系统建立的成功与否，在很大程度上取决与供给商在该系统上的经历。我公司在总结了几年来一卡通系统建立上的成功经历，提出以下方案保证用户工程的成功实施。产品质量保证我方提供的所有硬件设备均保证包装完整，证书齐备，无
8、质量缺陷，软件功能齐全。保证工程需求实现的具体措施为了保证工程应用的开发，必须保证系统的需求调研和需求分析设计工作的质量，我公司在实施的工程中，采取如下的措施：1 .选择有相当经历的分析人员与施工人员。2 .在天虹分店的工程施工由我司的分公司去实施。售后效劳：工程施工完毕，验收合格后，我公司提供电子局部一年质保（人为因素及各种不可抗拒的自然灾害引起的设备故障除外），机械局部三年保修；免费保修期内，假设客户的系统有任何故障，在接到客户通知2小时响应，24小时内排除故障，如特殊原因不能排除故障，提供具有不低于同档次相应设备供使用单位使用，确保保证系统正常工作。工程完毕后，我公司在工程所在地免费为客户培训系统的操作使用人员。我公司对所安装的系统进展终身跟踪效劳。
