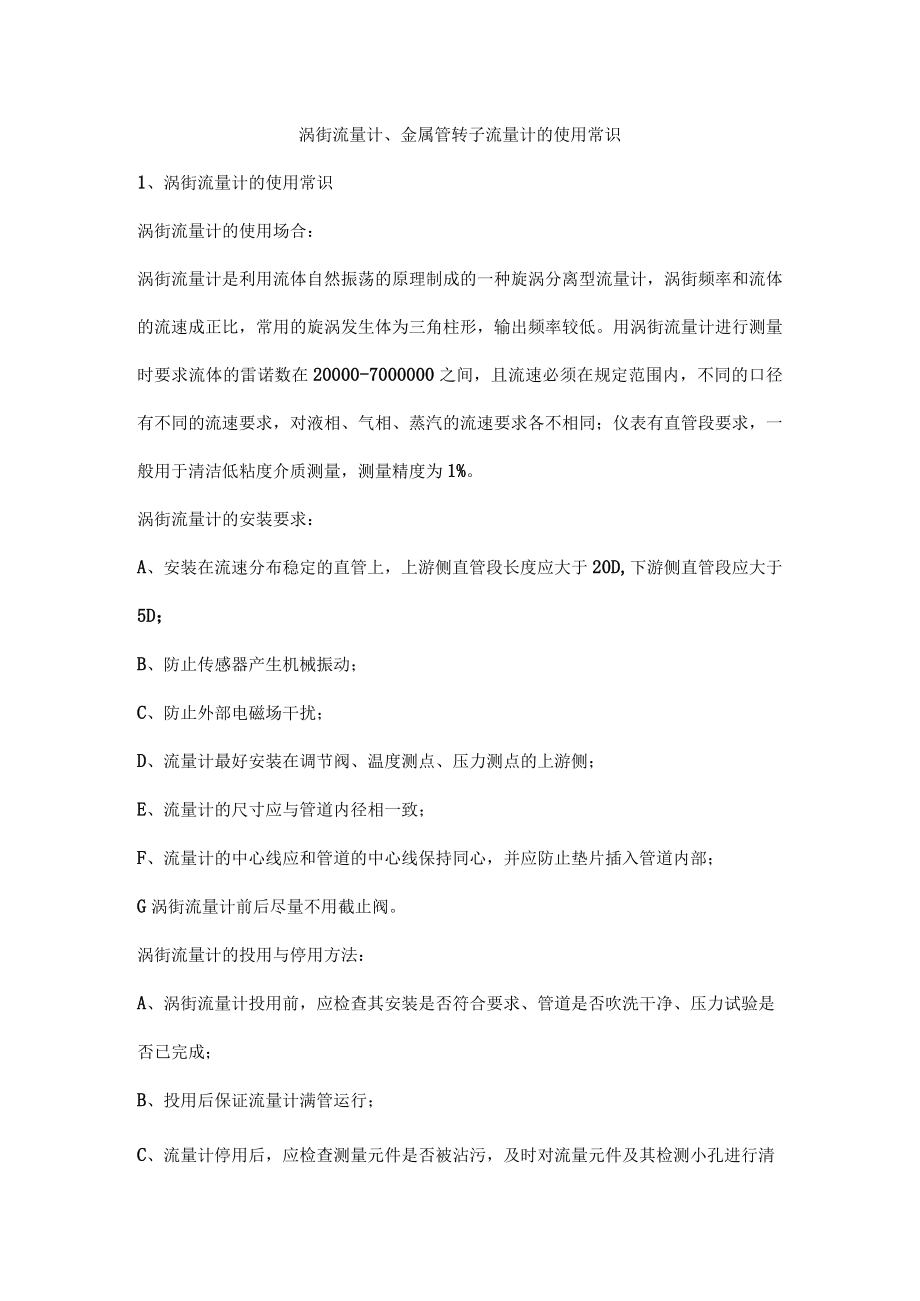

1、涡街流量计、金属管转子流量计的使用常识1、涡街流量计的使用常识涡街流量计的使用场合:涡街流量计是利用流体自然振荡的原理制成的一种旋涡分离型流量计,涡街频率和流体的流速成正比,常用的旋涡发生体为三角柱形,输出频率较低。用涡街流量计进行测量时要求流体的雷诺数在20000-7000000之间,且流速必须在规定范围内,不同的口径有不同的流速要求,对液相、气相、蒸汽的流速要求各不相同;仪表有直管段要求,一般用于清洁低粘度介质测量,测量精度为1%。涡街流量计的安装要求:A、安装在流速分布稳定的直管上,上游侧直管段长度应大于20D,下游侧直管段应大于5D;B、防止传感器产生机械振动;C、防止外部电磁场干扰;

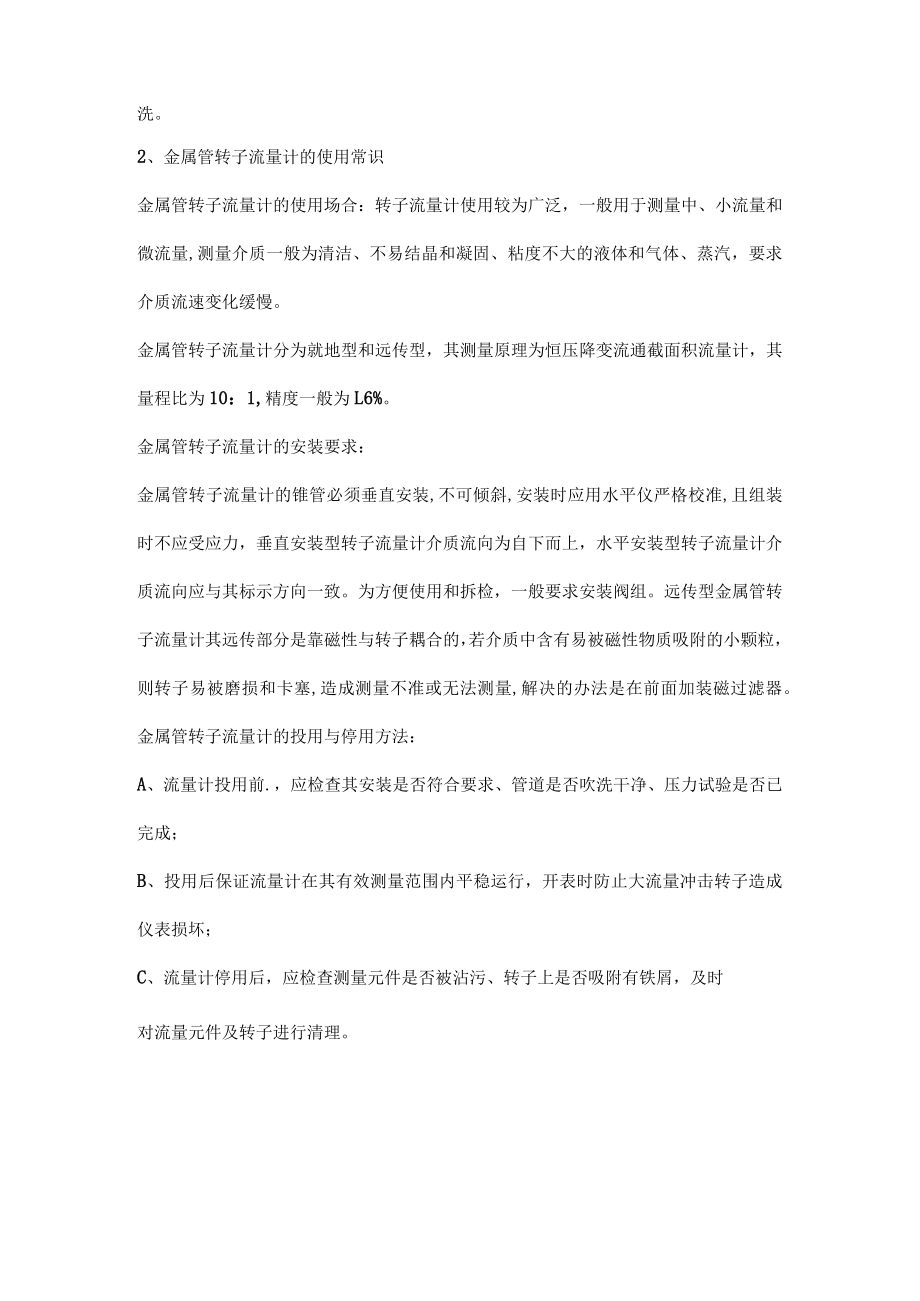

2、D、流量计最好安装在调节阀、温度测点、压力测点的上游侧;E、流量计的尺寸应与管道内径相一致;F、流量计的中心线应和管道的中心线保持同心,并应防止垫片插入管道内部;G涡街流量计前后尽量不用截止阀。涡街流量计的投用与停用方法:A、涡街流量计投用前,应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成;B、投用后保证流量计满管运行;C、流量计停用后,应检查测量元件是否被沾污,及时对流量元件及其检测小孔进行清洗。2、金属管转子流量计的使用常识金属管转子流量计的使用场合:转子流量计使用较为广泛,一般用于测量中、小流量和微流量,测量介质一般为清洁、不易结晶和凝固、粘度不大的液体和气体、蒸汽,要求

3、介质流速变化缓慢。金属管转子流量计分为就地型和远传型,其测量原理为恒压降变流通截面积流量计,其量程比为10:1,精度一般为L6%。金属管转子流量计的安装要求:金属管转子流量计的锥管必须垂直安装,不可倾斜,安装时应用水平仪严格校准,且组装时不应受应力,垂直安装型转子流量计介质流向为自下而上,水平安装型转子流量计介质流向应与其标示方向一致。为方便使用和拆检,一般要求安装阀组。远传型金属管转子流量计其远传部分是靠磁性与转子耦合的,若介质中含有易被磁性物质吸附的小颗粒,则转子易被磨损和卡塞,造成测量不准或无法测量,解决的办法是在前面加装磁过滤器。金属管转子流量计的投用与停用方法:A、流量计投用前.,应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成;B、投用后保证流量计在其有效测量范围内平稳运行,开表时防止大流量冲击转子造成仪表损坏;C、流量计停用后,应检查测量元件是否被沾污、转子上是否吸附有铁屑,及时对流量元件及转子进行清理。
