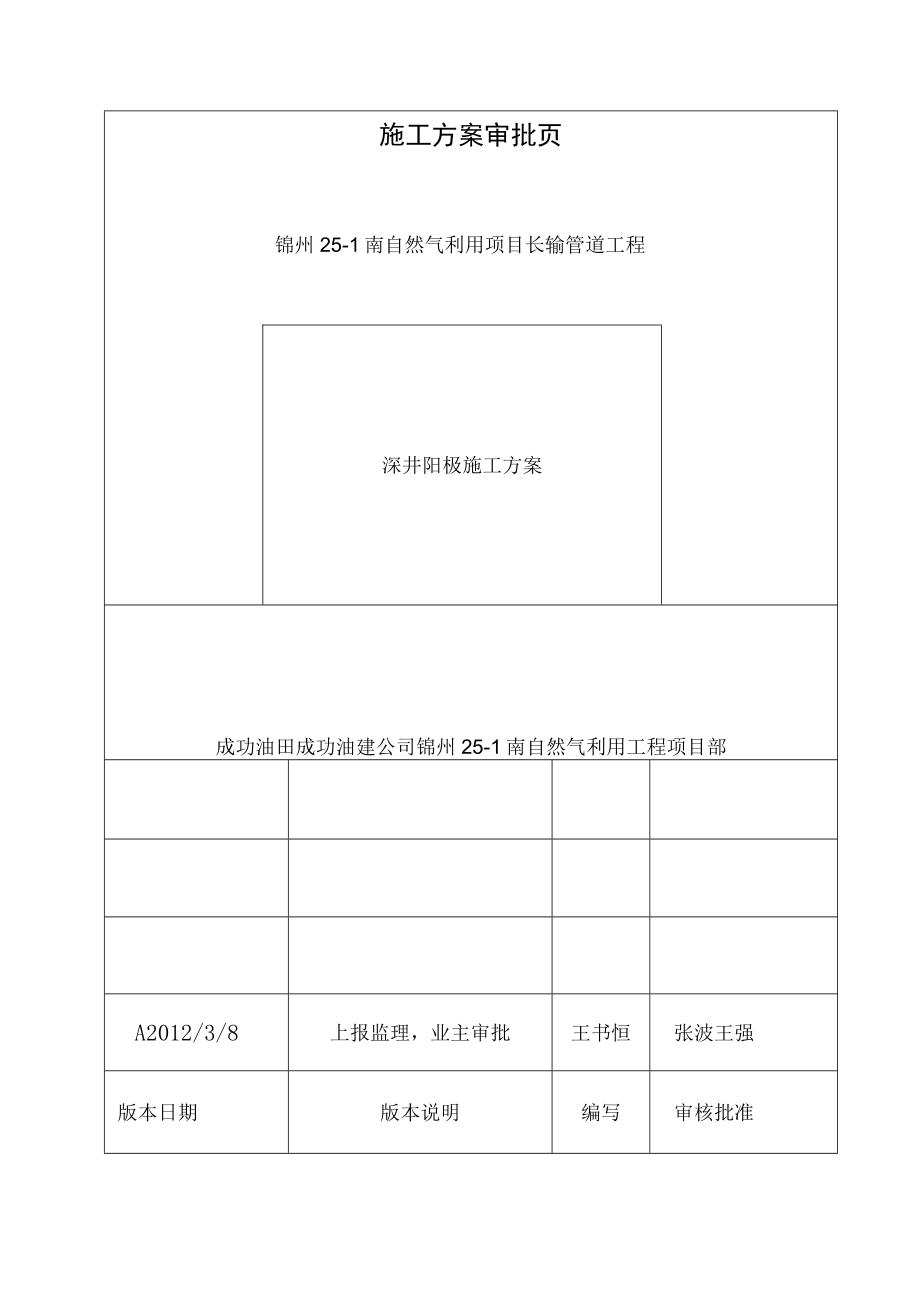

1、施工方案审批页锦州25-1南自然气利用项目长输管道工程深井阳极施工方案成功油田成功油建公司锦州25-1南自然气利用工程项目部A2012/3/8上报监理，业主审批王书恒张波王强版本日期版本说明编写审核批准单位工程名称锦州25-1南自然气利用项目长输管道工程A,C标段我方已依据设计施工蓝图的有关规定完成了锦州25-1南自然气利用项目长输管道工程A,C标段深井阳极施工方案的编制,并经我单位上级技术负责人审查批准，请予以审查。附：锦州25-1南自然气利用项目长输管道工程A,C标段深井阳极施工方案项目经理：年月日监理单位审查意见:总/专业监理工程师：年月日业主单位工程部审查意见业主单位代表：年月业主单位

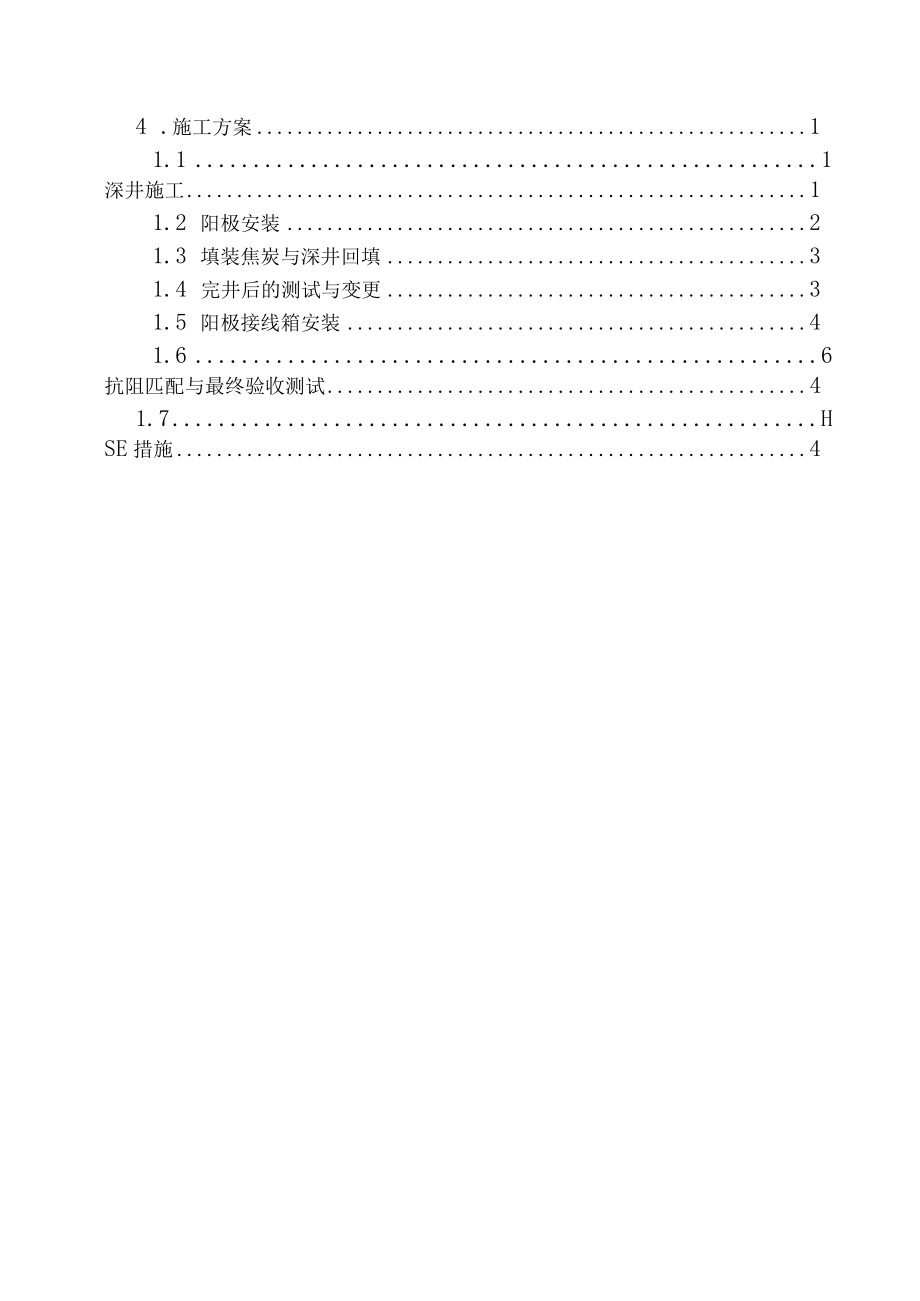

2、Q/HSE审查意见：业主单位代表：年月日1 .适用范围12 .编制依据13 .工程概况14 .施工方案11.1 1深井施工11.2 阳极安装21.3 填装焦炭与深井回填31.4 完井后的测试与变更31.5 阳极接线箱安装41.6 6抗阻匹配与最终验收测试41.7 HSE措施4L适用范围.本方案适用于锦州25-1南自然气利用工程A标段皱鱼圈南分输阀室,C标段老边分输阀室深井阳极施工及验收工作。2.编制依据1.1施工图纸1.1.1稣鱼圈南，老边分输阀室防腐专业施工蓝图1. 1.2业主下发施工联络函1.2相关主要标准及验收规范 GB/T21448-2008埋地钢制管道阴极爱护技术规范 GB/T212
3、46-2007埋地钢质管道阴极爱护参数测量方法 SY/T0086-2003阴极爱护管道的电绝缘标准 SY/T0096-2000强制电流深阳极地床技术规范3,工程概况锦州25-1南自然气利用项目长输管道起于仙人岛能源化工区的仙人岛自然气液化厂，最终大石桥市西侧的大石桥分输站。线路全长约为98Km,管道规格406.48.7mm,设计压力为4Mpa。本工程共分为A,B,C三个标段，其中在A标段敬鱼圈南分输阀室及C标段老边分输阀室设置阴极爱护站。4.施工方案4.1深井施工4.1.1井位确定由于业主对深井位置进行调整，最终安装位置以业主调整后为准(详见附图)。4.1.2测量放线依据业主供应的深井安装位置
4、，采纳RTK全球定系统进行测量放线确定深井位置，将施工作业场地一并放出，并撒上白灰。钻井设备选择深井阳极主要参数：深井阳极深度-70m；井口护井套管直径-一315mm;依据深井主要参数，我方选定最大钻孔直径350mm,最大钻孔深度为15OmIn的钻井设备，设备主要参数如下：钻井机参数立轴泥浆泵钻孔深度150m立轴转速(max)557r/min类型卧式单缸双作用最大直径350mm立轴行程450mm流量170L/min终孔直径75mm卷扬机柴油机S1105型18hp钻杆直径50mm单绳最大起重量：1600kg电机Y160M-410kw1440r/min钻孔倾角75-90单绳提升速度（max）151
5、m/s最大压力1.5Mpa钻机重量800kg钢丝绳直径12.5mm工作压力0.7Mpa整机尺寸24509001500mm进管直径40mm出水管直径30mm三角带B1728mm注：配置：6.5m钻塔，30m钻杆，额外的钻）锁接头），250#泥浆泵。钻土层运用300型号;主动杆，钻岩石由浅入深需协作运用2套合金4阡须要额夕泥岩钻头，咕头：168-卜支付（包含一个6m的-1274. 1.4钻井设备安装 安装前，应以井口纵向，横向中心为基准，依据钻机型号，在基墩上画出底座安装边线，必需用610mm水平尺找正，找平，不平度每米小于0.8mm,前后小于1mm,找正偏差小于2mm。 钻机设备的安装应达到“平
6、，稳，正，全，牢，灵，通”的要求。 固定螺栓孔的直径应为固定螺栓直径的110%o 全部因找平而加的垫铁，其间都应用电焊点牢，防止松动脱落。 各运转机件上的护罩和爱护装置必需配齐装牢。 每根皮带的张紧度，按两皮带轮的中心距计算每米应小于15mm,测力应垂直于两皮带轮中心距的中心。4.1.5洗井钻井过程结束后，须要对阳极井清洗，以利于焦炭沉降，以洗出水不含泥浆为标准。4.2阳极安装确认钻井达到设计深度，进行土壤电阻率测量，验证是否达到设计要求，进行小幅调整。确认满意设计要求后，启动阳极的安装工作。4.2.1阳极采纳人工安装，下井过程中，阳极及支架采纳扎带紧紧固定，并且要轻拿轻放，安装好定孔器使阳极
7、位于井孔中央，每支阳极的引出电缆做好标识，引入到阳极接线箱。4. 2.2阳极接地电阻测试依据设计规格书要求测试。阳极支撑管安装在阳极支撑管上等距安装定孔器，确保支撑管及阳极处在井口中央，支撑管之间采纳螺纹连接，支撑管处在活性区的部分须要打孔，打孔依据排气管打孔规格。排气管安装排气管应有一系列小孔或细缝，孔和缝要足够小，防止填料进入。装填填料时排气管两端要密封。排气管末端应距地面有足够高度，防止污物进入阳极地床。4.3填装焦炭及深井回填4. 3.1填料装填填料装填采纳人工装填的方法。少量，缓慢，匀速装填，确保焦炭完全沉降。装填一部分焦炭后待其沉降一段时间再接着装填，将计算运用量的焦炭全部装填完后
8、，沉降一天，然后起先向井内填细沙和砾石，向井内注水。5. 3.2井盖安装深井阳极地床施工完毕，应在井口设置井盖，井盖留有通气孔，防止气体聚集。6. 4完井后的测试及变更深井地床接地电阻是地床对无穷远大地的电阻，采纳FLUKE1625测试仪三极法测试。本工程规定测试电缆采纳120m,240m规格的电缆进行测试，以该接地电阻作为验收依据。a.将中央旋转开关转到“RE3pole”档或“RE4pole”档依据显示屏上给出的图片和说明连接仪器。插座符号EFGH或A闪耀表示测量导线连接错误或不完整。b.按STARTTEST”（启动测试）按钮现在执行一个全部相关参数的完全自动化的测试序列，象协助接地电极，探
9、针和接地电极电阻，并显示结果REoc.读取测量值RE（接地电阻）。d.运用DISPLAYMENIr（显示菜单）调用RS（探针电阻）和RH（补偿电阻）。接地钉安装留意事项：在为探针和协助接地电极安装接地钉之前，请确保探针安装在接地电极和协助接地电极的电势梯度范围之外。在接地电极和接地钉之间以及接地钉相互之间留20w以上的距离通常就可满意该条件。阳极井钻井时，在钻杆处设置一个轴接触装置；在钻井时，进行新的钻杆连接时测量钻杆的接地电阻，测量深度以每4或6m为宜；统计各个测量结果，分析计算阳极井的接地电阻，用以调整钻井的深度。如下图所示：其中探针电极的间总脾构静桀,电魄电阻测试仪上现实的读数即为该深度
10、钻杆的接地电阻。7. 5阳极接线箱安装依据设计要求安装接线箱，用325#水泥砌一混凝土基座，埋深800mm,将接线箱支架预埋在混凝土基座中，接线箱通过螺栓固定在支架上，接线箱的导线入口处及阳极导线束间应进行绝缘密封。8. 6抗阻匹配及最终验收测试依据第9点钟的方法测试每支阳极的接地电阻，阳极接线箱在各路输出端的接线回路中，配备连续电阻丝，将每支阳极的接地电阻调整到一样，电阻大小限制在1%内。依据深井阳极设计及安装工作范围及技术要求，深井阳极的验收标准为阳极的总接地电阻小于2o深井地床施工完毕后，运用Fluke1625,采纳三电极法测试阳极体的总接地电阻，满意验收标准即为合格。假如用该方法测试有异议时，采纳整流器上的输出电压和输出电流之比曲线，扣除电缆回路电阻和阴极过渡电阻，小于2。为合格。9. HSE措施9.1 施工作业带四周用警戒带封闭，无关人员严禁入内，进入施工场地人员必需正确穿戴劳保用品。9.2 施工用泥浆必需回收至泥浆坑，待施工完成后采纳深埋或外运至规定地点排放。9.3 必需对钻井设备进行稳固，由专职HSE检查员验收合格后方可施工。附：现场施工示意图
