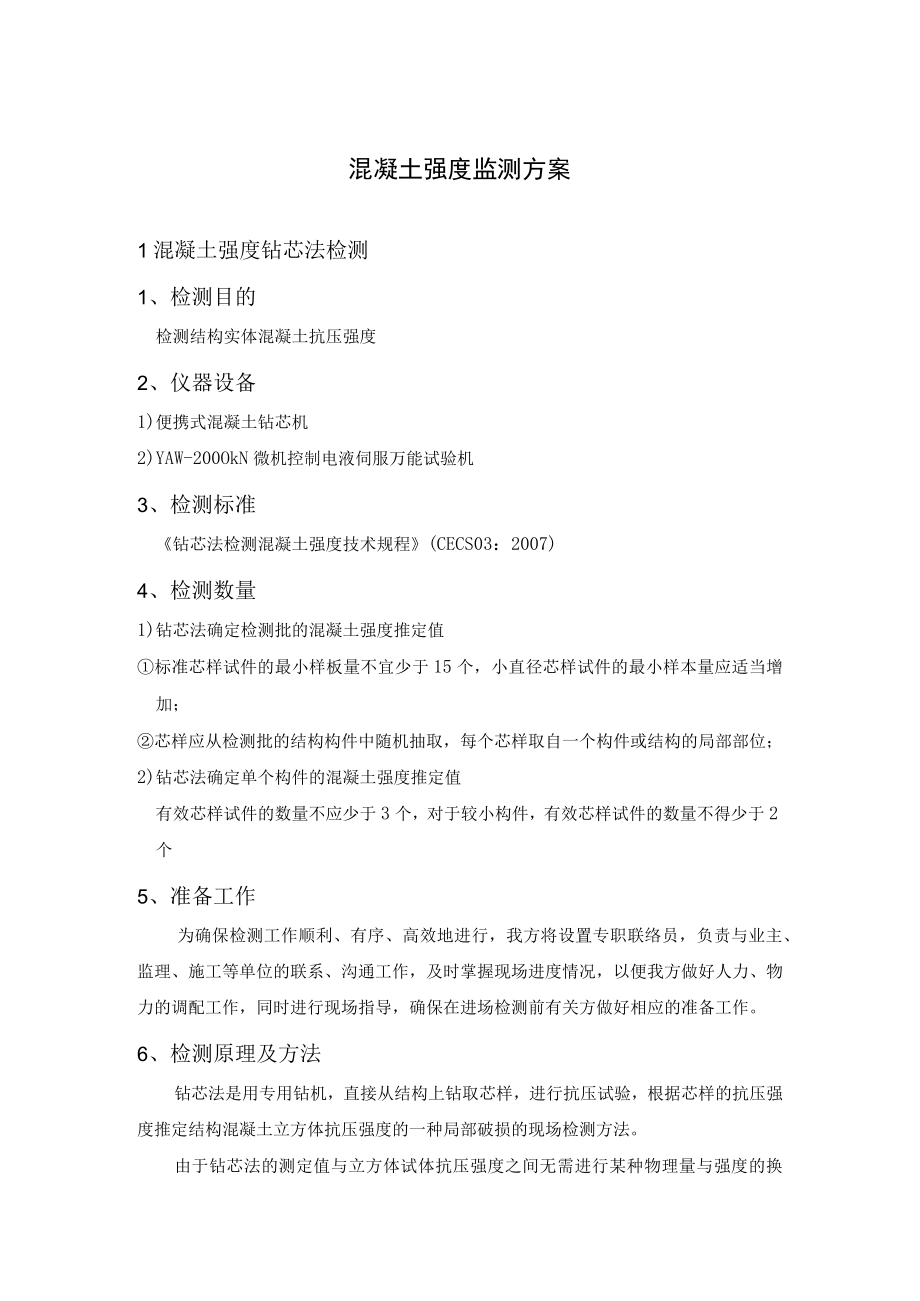

1、混凝土强度监测方案1混凝土强度钻芯法检测1、检测目的检测结构实体混凝土抗压强度2、仪器设备1)便携式混凝土钻芯机2)YAW-200OkN微机控制电液伺服万能试验机3、检测标准钻芯法检测混凝土强度技术规程(CECS03：2007)4、检测数量1)钻芯法确定检测批的混凝土强度推定值标准芯样试件的最小样板量不宜少于15个，小直径芯样试件的最小样本量应适当增加；芯样应从检测批的结构构件中随机抽取，每个芯样取自一个构件或结构的局部部位；2)钻芯法确定单个构件的混凝土强度推定值有效芯样试件的数量不应少于3个，对于较小构件，有效芯样试件的数量不得少于2个5、准备工作为确保检测工作顺利、有序、高效地进行，我方
2、将设置专职联络员，负责与业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作。6、检测原理及方法钻芯法是用专用钻机，直接从结构上钻取芯样，进行抗压试验，根据芯样的抗压强度推定结构混凝土立方体抗压强度的一种局部破损的现场检测方法。由于钻芯法的测定值与立方体试体抗压强度之间无需进行某种物理量与强度的换算，普遍认为是一种较为直接、可靠、精度高的检测方法。钻芯法检测混凝土强度主要用于以下情况：(1)、对试件抗压强度的测试结果有怀疑时(2)、因材料、施工或养护不良而发生混凝土质量问题(3)、混凝土遭受冻
3、害、火灾、化学侵蚀或其他损害时(4)、需检测经过多年使用的建筑结构或构筑物中混凝土强度时。芯样试件混凝土强度换算值，应按下列公式计算：fcu.cor=4Fd?式中JaLCOL-芯样试件混凝土强度换算值(MPa),精确至SlMPa;F-芯样试件抗压试验测得的最大压力(N);d-一芯样试件的平均直径(mm)。2混凝土强度回弹法检测1、检测目的检测结构实体混凝土抗压强度2、仪器设备ZC3-A混凝土回弹仪3、检测标准回弹法检测混凝土抗压强度技术规程(JGJ/T23-2001)4、检测数量1)钢筋配置及保护层厚度检测的结构部位，应由建设、监理、施工各方根据结构构件的重要性共同选定；批量检测适用于在相同的

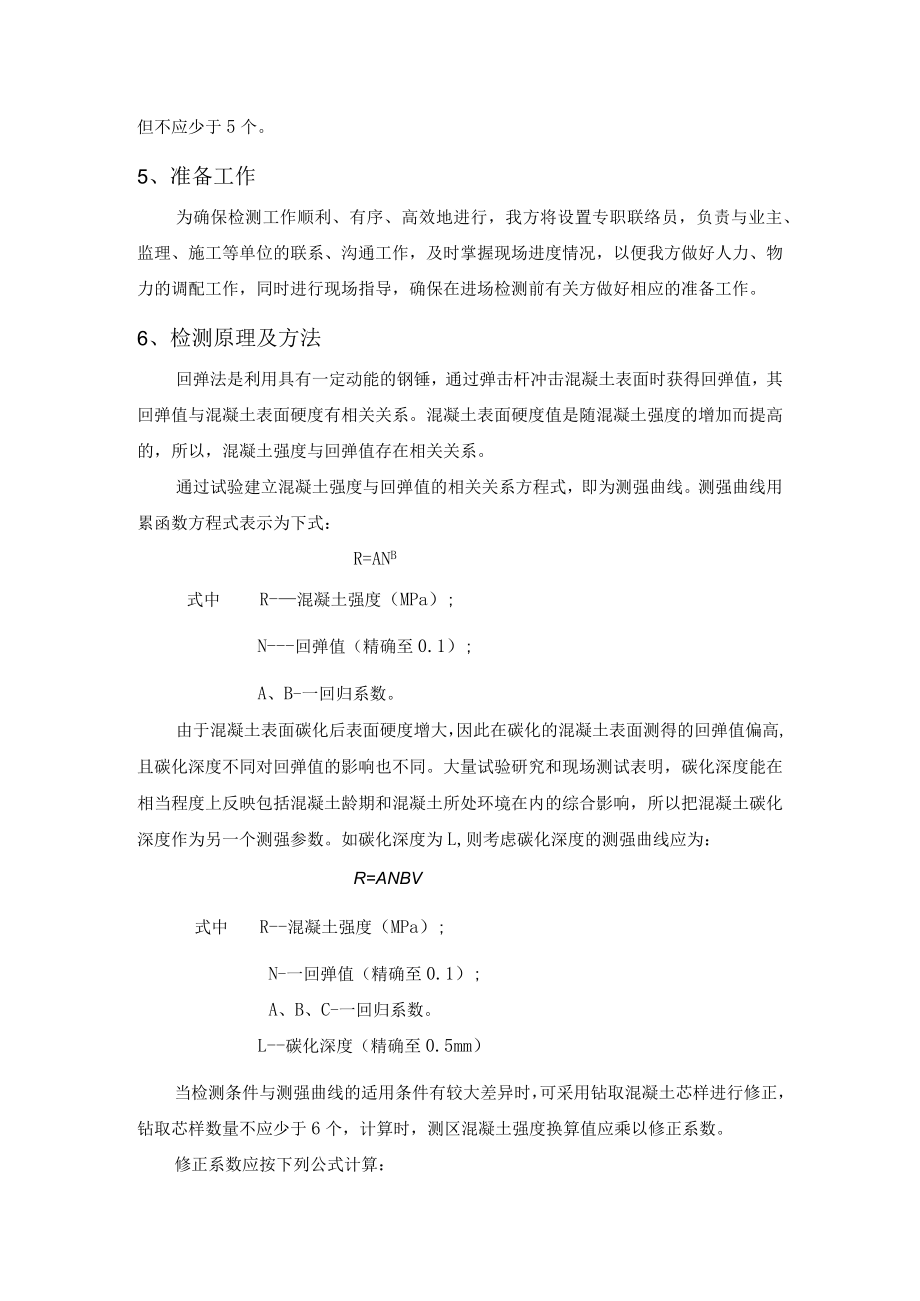

4、生产工艺条件下，混凝土强度等级相同、原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件，抽检数量不少于同批构件总数的30%且不得少于10件；单个检测适用于单个结构或构件的检测;每一结构或构件的测区数不应少于10个，对尺寸小的构件其测区数量可适当减少，但不应少于5个。5、准备工作为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责与业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作。6、检测原理及方法回弹法是利用具有一定动能的钢锤，通过弹击杆冲击混凝土表面时获得回
5、弹值，其回弹值与混凝土表面硬度有相关关系。混凝土表面硬度值是随混凝土强度的增加而提高的，所以，混凝土强度与回弹值存在相关关系。通过试验建立混凝土强度与回弹值的相关关系方程式，即为测强曲线。测强曲线用累函数方程式表示为下式：R=ANB式中R-混凝土强度（MPa）;N-回弹值（精确至0.1）;A、B-一回归系数。由于混凝土表面碳化后表面硬度增大，因此在碳化的混凝土表面测得的回弹值偏高,且碳化深度不同对回弹值的影响也不同。大量试验研究和现场测试表明，碳化深度能在相当程度上反映包括混凝土龄期和混凝土所处环境在内的综合影响，所以把混凝土碳化深度作为另一个测强参数。如碳化深度为L,则考虑碳化深度的测强曲线应为：R=ANBV式中R-混凝土强度（MPa）;N-一回弹值（精确至0.1）;A、B、C-一回归系数。L-碳化深度（精确至0.5mm）当检测条件与测强曲线的适用条件有较大差异时，可采用钻取混凝土芯样进行修正，钻取芯样数量不应少于6个，计算时，测区混凝土强度换算值应乘以修正系数。修正系数应按下列公式计算：=式中n一修正系数，精确到0.01；九w一第i个混凝土芯样试件抗压强度值，精确到0.IMPa;一二一对应于第i个芯样部位回弹值和碳化深度值的混凝土强度换算值，精确到0.IMPa;n试件数。
