《混凝土用消泡剂 消抑泡性能的测试方法编制说明.docx》由会员分享，可在线阅读，更多相关《混凝土用消泡剂 消抑泡性能的测试方法编制说明.docx（14页珍藏版）》请在第壹文秘上搜索。

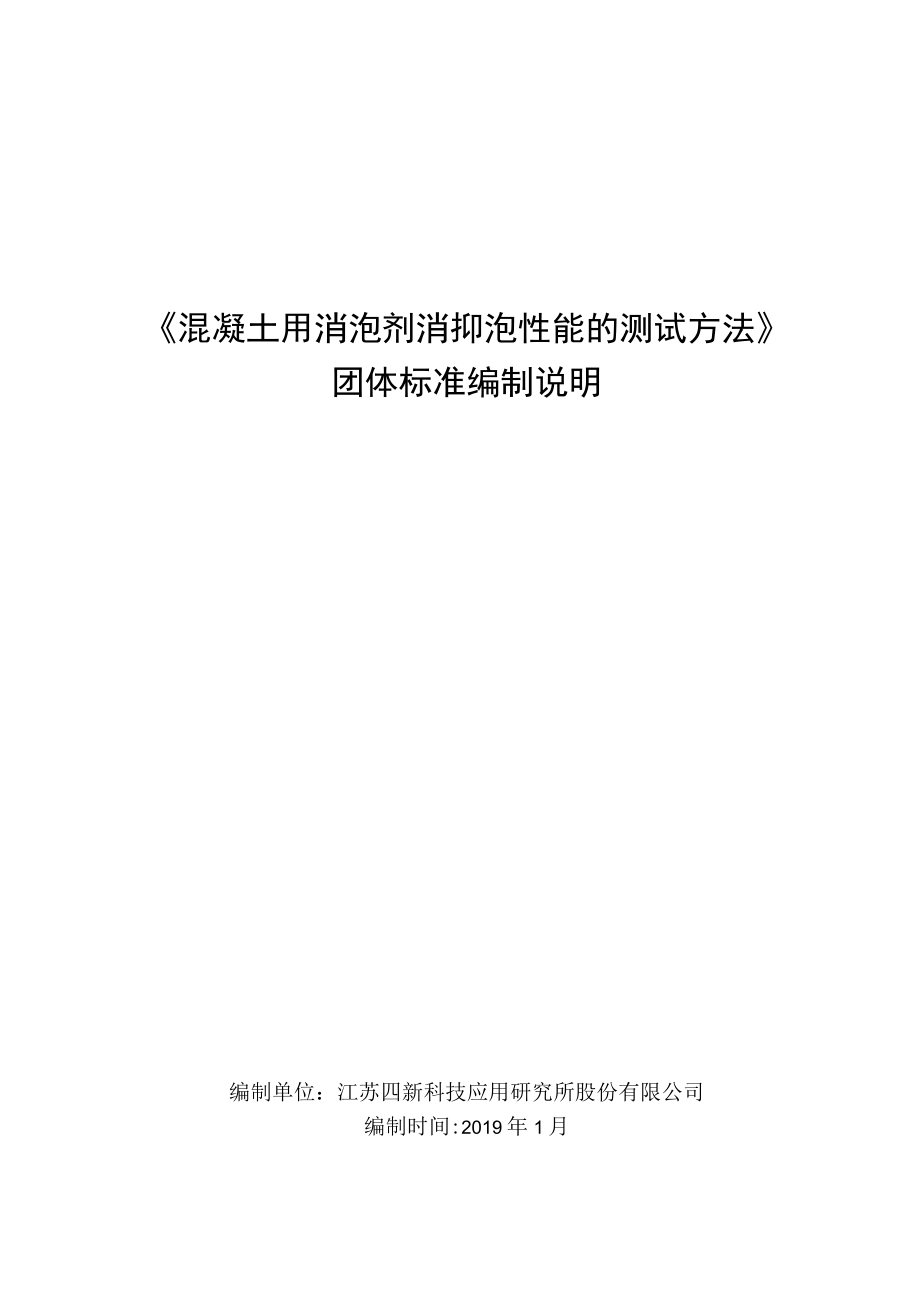

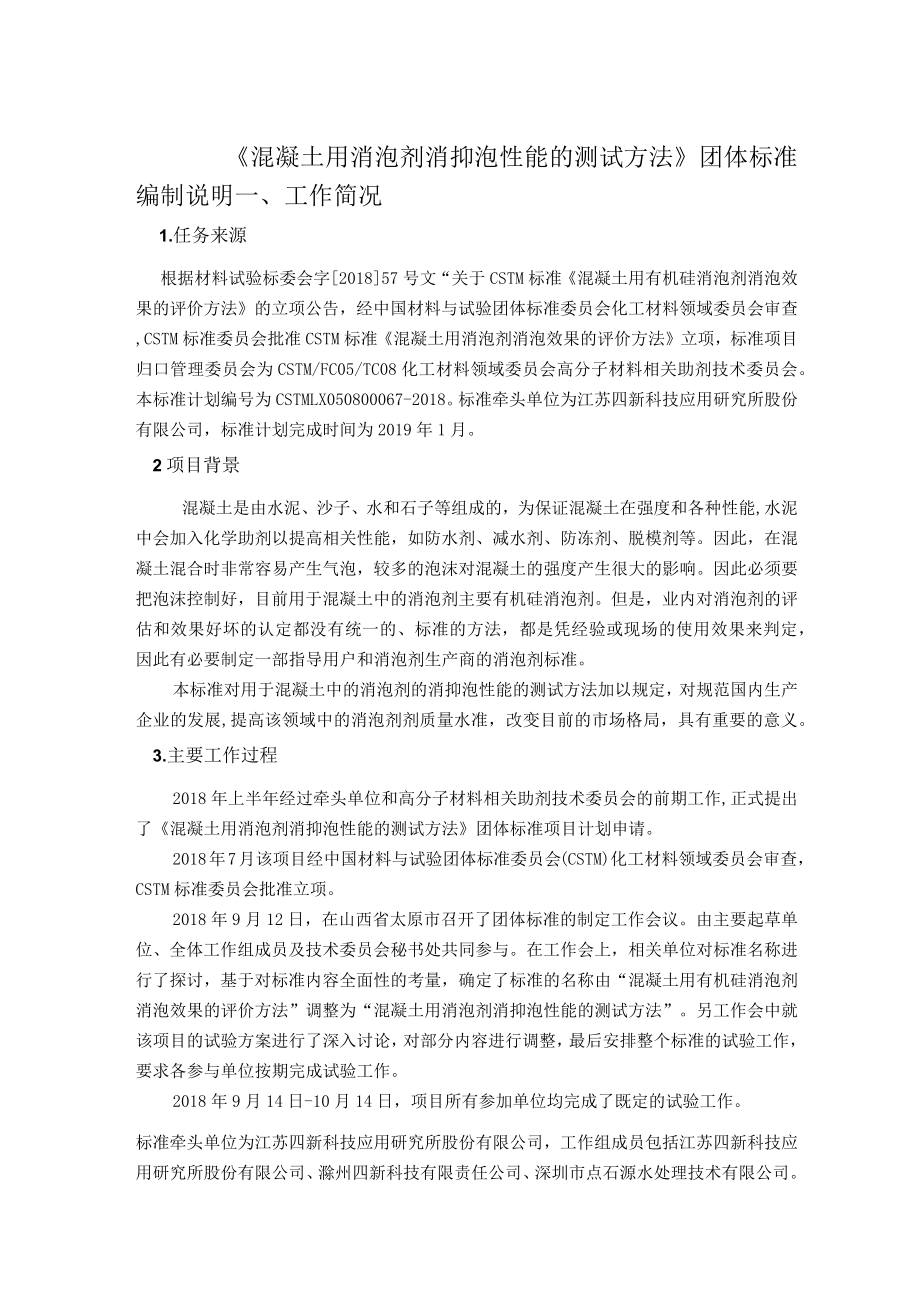

1、混凝土用消泡剂消抑泡性能的测试方法团体标准编制说明编制单位：江苏四新科技应用研究所股份有限公司编制时间:2019年1月混凝土用消泡剂消抑泡性能的测试方法团体标准编制说明一、工作简况1.任务来源根据材料试验标委会字201857号文“关于CSTM标准混凝土用有机硅消泡剂消泡效果的评价方法的立项公告，经中国材料与试验团体标准委员会化工材料领域委员会审查,CSTM标准委员会批准CSTM标准混凝土用消泡剂消泡效果的评价方法立项，标准项目归口管理委员会为CSTM/FC05/TC08化工材料领域委员会高分子材料相关助剂技术委员会。本标准计划编号为CSTMLX050800067-2018。标准牵头单位为江苏四
2、新科技应用研究所股份有限公司，标准计划完成时间为2019年1月。2项目背景混凝土是由水泥、沙子、水和石子等组成的，为保证混凝土在强度和各种性能,水泥中会加入化学助剂以提高相关性能，如防水剂、减水剂、防冻剂、脱模剂等。因此，在混凝土混合时非常容易产生气泡，较多的泡沫对混凝土的强度产生很大的影响。因此必须要把泡沫控制好，目前用于混凝土中的消泡剂主要有机硅消泡剂。但是，业内对消泡剂的评估和效果好坏的认定都没有统一的、标准的方法，都是凭经验或现场的使用效果来判定，因此有必要制定一部指导用户和消泡剂生产商的消泡剂标准。本标准对用于混凝土中的消泡剂的消抑泡性能的测试方法加以规定，对规范国内生产企业的发展,
3、提高该领域中的消泡剂剂质量水准，改变目前的市场格局，具有重要的意义。3.主要工作过程2018年上半年经过牵头单位和高分子材料相关助剂技术委员会的前期工作,正式提出了混凝土用消泡剂消抑泡性能的测试方法团体标准项目计划申请。2018年7月该项目经中国材料与试验团体标准委员会(CSTM)化工材料领域委员会审查，CSTM标准委员会批准立项。2018年9月12日，在山西省太原市召开了团体标准的制定工作会议。由主要起草单位、全体工作组成员及技术委员会秘书处共同参与。在工作会上，相关单位对标准名称进行了探讨，基于对标准内容全面性的考量，确定了标准的名称由“混凝土用有机硅消泡剂消泡效果的评价方法”调整为“混凝

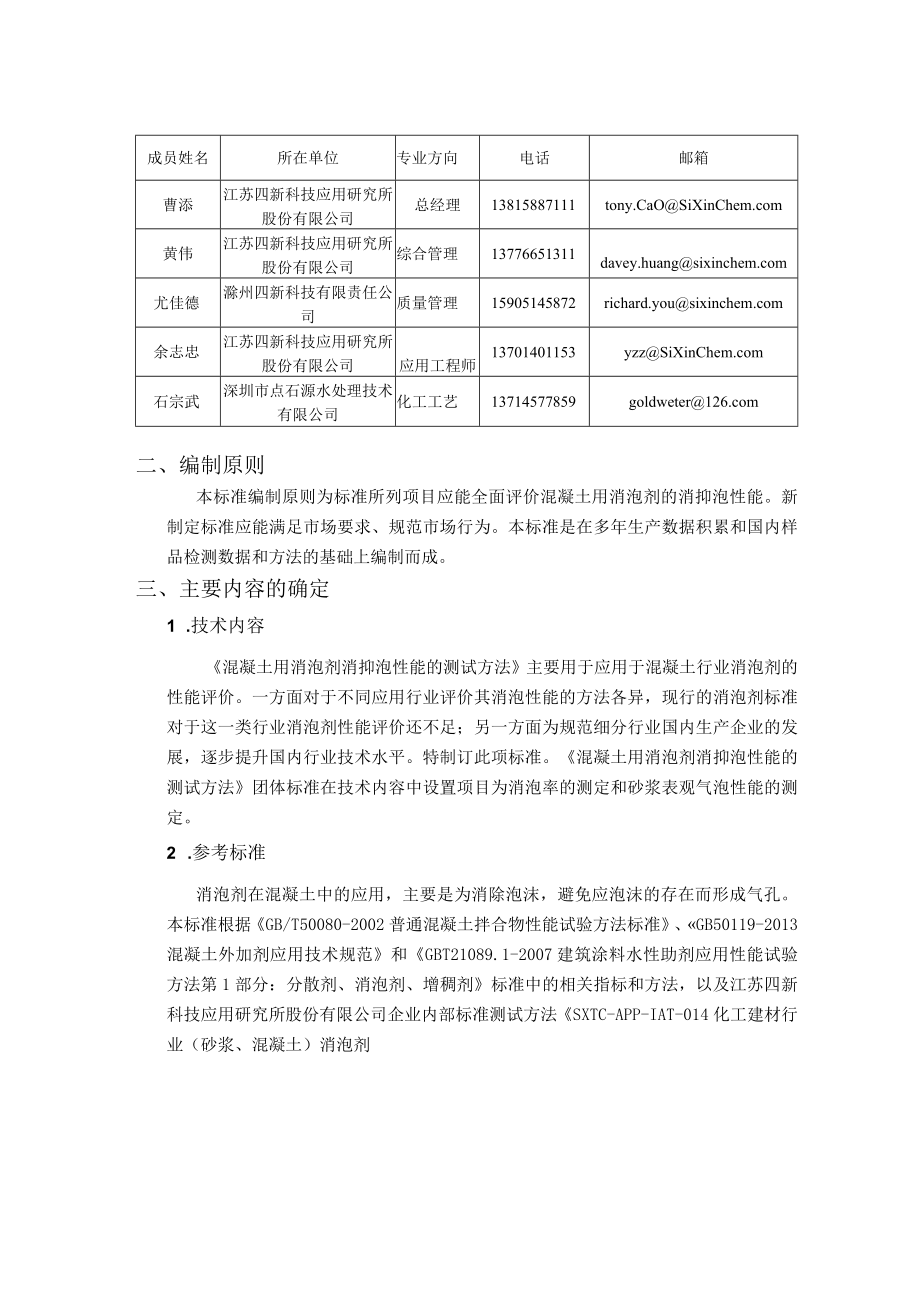

4、土用消泡剂消抑泡性能的测试方法”。另工作会中就该项目的试验方案进行了深入讨论，对部分内容进行调整，最后安排整个标准的试验工作，要求各参与单位按期完成试验工作。2018年9月14日-10月14日，项目所有参加单位均完成了既定的试验工作。标准牵头单位为江苏四新科技应用研究所股份有限公司，工作组成员包括江苏四新科技应用研究所股份有限公司、滁州四新科技有限责任公司、深圳市点石源水处理技术有限公司。成员姓名所在单位专业方向电话邮箱曹添江苏四新科技应用研究所股份有限公司总经理13815887111tony.CaOSiXinC黄伟江苏四新科技应用研究所股份有限公司综合管理13776651311davey.h
5、uang尤佳德滁州四新科技有限责任公司质量管理15905145872richard.you余志忠江苏四新科技应用研究所股份有限公司应用工程师13701401153yzzSiXinC石宗武深圳市点石源水处理技术有限公司化工工艺13714577859goldweter二、编制原则本标准编制原则为标准所列项目应能全面评价混凝土用消泡剂的消抑泡性能。新制定标准应能满足市场要求、规范市场行为。本标准是在多年生产数据积累和国内样品检测数据和方法的基础上编制而成。三、主要内容的确定1 .技术内容混凝土用消泡剂消抑泡性能的测试方法主要用于应用于混凝土行业消泡剂的性能评价。一方面对于不同应用行业评价其消泡性能的
6、方法各异，现行的消泡剂标准对于这一类行业消泡剂性能评价还不足；另一方面为规范细分行业国内生产企业的发展，逐步提升国内行业技术水平。特制订此项标准。混凝土用消泡剂消抑泡性能的测试方法团体标准在技术内容中设置项目为消泡率的测定和砂浆表观气泡性能的测定。2 .参考标准消泡剂在混凝土中的应用，主要是为消除泡沫，避免应泡沫的存在而形成气孔。本标准根据GB/T50080-2002普通混凝土拌合物性能试验方法标准、GB50119-2013混凝土外加剂应用技术规范和GBT21089.1-2007建筑涂料水性助剂应用性能试验方法第1部分：分散剂、消泡剂、增稠剂标准中的相关指标和方法，以及江苏四新科技应用研究所股
7、份有限公司企业内部标准测试方法SXTC-APP-IAT-014化工建材行业（砂浆、混凝土）消泡剂测试方法（更新）建立了适合在实验室中评价消泡剂在混凝土中消抑泡性能的消泡率指标和内部起泡情况的指标和测试方法。3 .依据原理模拟现场水泥砂浆搅拌起泡情况，加入选型后的消泡剂，将固化后的水泥砂浆进行切片操作，观察切割面的气泡情况，从而检测消泡效果。4 .消抑泡性能测试4.1 试剂和材料4.1.1 河沙：中砂，平均粒径420m;4.1.2 普通水泥:标号325,应符合GB175-2007的规定;4.1.3 乳胶粉：EVA乳胶粉；4.1.4 1.4减水剂：聚竣酸减水剂；4.1.5 增稠剂：装甲基纤维素。4
8、.2 仪器设备4.2.1 高速分散机：为保证仪器的稳定性，电源电压变化在10%,频率变化小于2乐保证交流电源为正弦波。根据仪器使用要求，配备专用地线；4.2.2 分散盘：类型为周边上下交叉分布齿形的分散盘、直径为6cm或相同规格的设备；4.2.3 电子称：精度为0.1g;4.2.4 分析天平:精度为0.001g;4.2.5 秒表；4.2.6 自来水：符合GB5749-2006生活饮用水卫生标准；4.2.7 2.7高透量杯：250mL（高X直径9cm*7.5cm）04.2.8 2.8胶砂试模：31.6mm*31.6mm*50mm4.2.9 量筒：IoOmL4.3 分析步骤控制试验环境温度为25。
9、4.3.1样品制备4.3.1.1自制水泥砂浆的配方见表1.表1自制水泥砂浆配方表序号配料名称用量（g）1河砂502水泥453EVA乳胶粉54减水剂0.65增稠剂（竣甲基纤维素）0.056自来水254.3.1.2按照表1的配方，向25Onll高透量杯中依次加入河砂、水泥，用不锈钢搅拌棒手工搅拌至均匀，然后继续依次加入EVA乳胶粉、减水剂、增稠剂（陵甲基纤维素）、自来水，搅拌均匀（搅拌时间为30s）o并用IOOmI量筒量取50g样品的体积，记录砂浆体积为%。4.3.2消泡率测试4.3.2.1洗净高速分散机，调整分散盘，保证分散盘与高速分散转轴处于垂直状态。将4.3.1.2配制的水泥沙浆置于高速分散
10、机上，设定转速为200OrPlTb高速分散2min后，停止分散。4.3.2.2用分析天平称取0.Ig消泡剂，精确至0.001g。然后加入已经称量好的消泡剂，继续以200OrPm转速高速分散2min后，用IOOmI量筒称取50g样品体积，测试当前体积为匕；4.3.2.3做空白对照试验，不加入消泡剂，以200OrPm转速高速分散2min后，用IOOmI量筒称取50.Og起泡液测试体积，测试当前体积为V2o4.3.2.4消泡率以K表示，按照公式（1）计算消泡剂的消泡率：K=匕一乂XIo0%（1）匕-式中：K消泡率；V 0砂浆无泡沫情况下体积；V 1加消泡剂砂浆高速分散后的体积；V 2无消泡剂砂浆高速
11、分散后的体积。4.3.3砂浆表观气泡测试用4.3.2.3中加入消泡剂分散完成后的样品倒入胶砂试模中。放置48h后。将固化后的砂浆取出进行切片。观察并记录切割面的气泡情况。四、验证数据（1）统一样品验证数据的对比见表1表1统一样品试验数据样品试验项目江苏四新科技应用研究所股份有限公司滁州四新科技有限责任公司深圳市点石源水处理技术有限公司Al消泡率/%95.394.994.294.996.194.0表观气泡数323423A2消泡率/%97.397.097.797.696.497.1表观气泡数012111A3消泡率/%84.584.785.187.285.084.9表观气泡数444434A4消泡率/
12、%83.784.083.983.484.484.1表观气泡数344343从上表看，收集的样品、积累数据及标准数据，我们制定的标准是可行的。通过研发者、生产者、使用者三方的验证，本标准具有使用性、合理性和可操作性。五、与相应法律、法规的关系1、本标准在格式上按照标准化工作导则GB/T1.1-2009标准化工作导则第一部分：标准的结构和编写给出的规则起草。2、本标准符合现行的法律、法规及相关的政策和相关标准。不存在与现行的法律、法规、相关的政策、强制性标准相抵触之处。六、团体标准作为强制性标准或推荐性标准的建议建议该标准为推荐性标准，以给生产企业更多的创新自由。七、贯彻团体标准的要求和措施建议1、
13、建议相关单位应按团体标准检测方法的要求配备相应的仪器。2、建议做好检验人员、操作人员等上岗前的培训工作。3、建议标准实施日期为标准发布后半年后实施，过度期应做好标准的宣贯工作、人员培训I、配套设施、仪器的准备工作等，相关单位可以参照本标准实施。混凝土用消泡剂消抑泡性能的测试方法团体标准起草小组2019年1月附件LAl样品累积试验数据2 .A2样品累积试验数据3 .A3样品累积试验数据4 .A4样品累积试验数据样品消泡率/%表观气泡数/个Al195.33294.63393.84493.43592.55694.42795.32893.22992.731096.131195.841292.451393.241494.7115950分析人员：傅国超质检负责人：余志忠样品消泡率/%表观气泡数/个Al194.92294.82394.03493.73592.24694.52795.13894.02992.931095.721196.241292.641393.151494.411595.31试验单位：滁州四新科技有限责任公司试验时间：2018.10分析人员：薛中兰质检负责人：尤佳德样品消泡率/%表观气泡数/个A2197.30294.82395.83495.43593.32695.41796.71897.10992.521095.721196.221296.411393.331494.92
