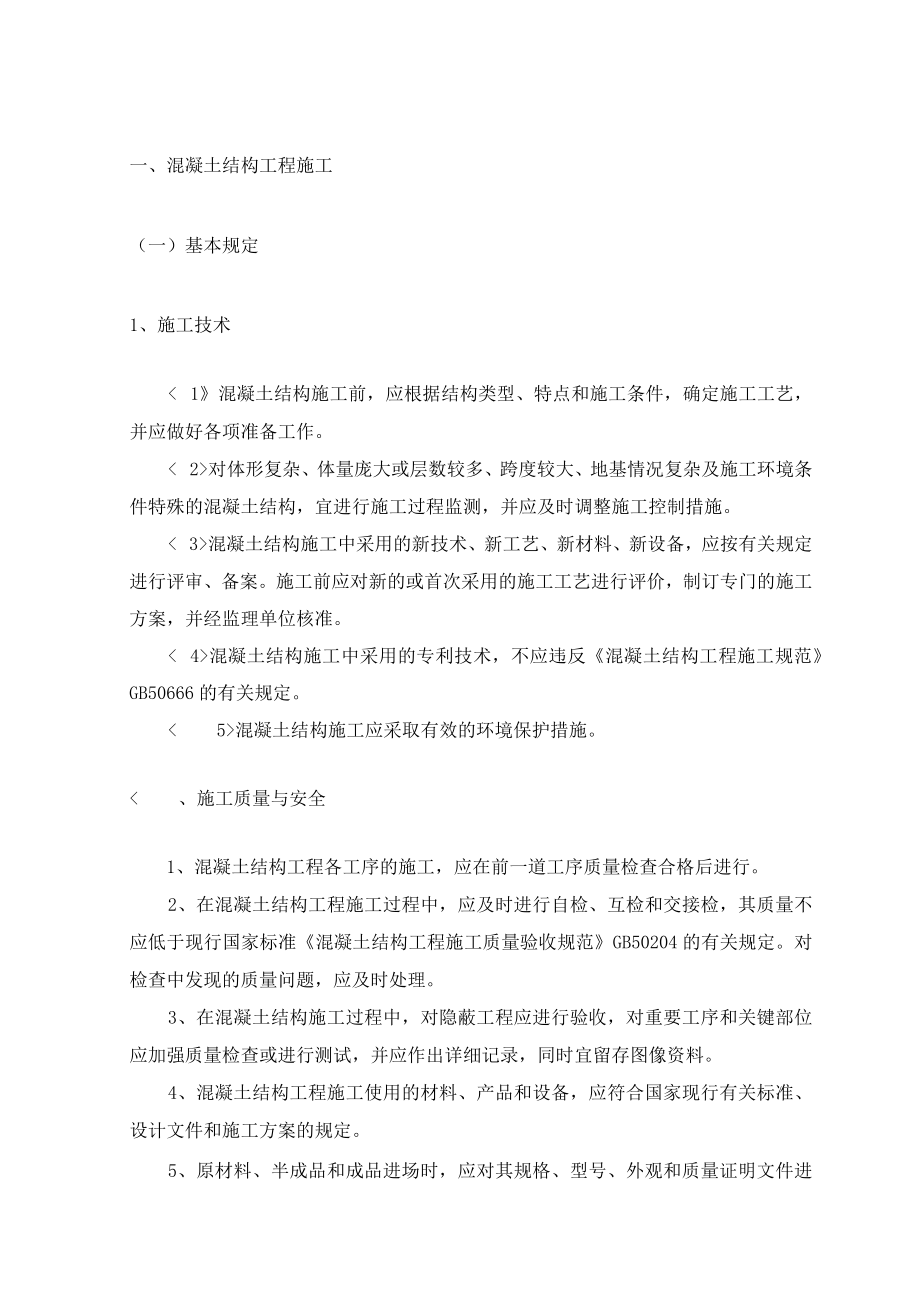

1、一、混凝土结构工程施工(一)基本规定1、施工技术 1混凝土结构施工前,应根据结构类型、特点和施工条件,确定施工工艺,并应做好各项准备工作。对体形复杂、体量庞大或层数较多、跨度较大、地基情况复杂及施工环境条件特殊的混凝土结构,宜进行施工过程监测,并应及时调整施工控制措施。混凝土结构施工中采用的新技术、新工艺、新材料、新设备,应按有关规定进行评审、备案。施工前应对新的或首次采用的施工工艺进行评价,制订专门的施工方案,并经监理单位核准。混凝土结构施工中采用的专利技术,不应违反混凝土结构工程施工规范GB50666的有关规定。混凝土结构施工应采取有效的环境保护措施。 、施工质量与安全1、混凝土结构工程各

2、工序的施工,应在前一道工序质量检查合格后进行。2、在混凝土结构工程施工过程中,应及时进行自检、互检和交接检,其质量不应低于现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定。对检查中发现的质量问题,应及时处理。3、在混凝土结构施工过程中,对隐蔽工程应进行验收,对重要工序和关键部位应加强质量检查或进行测试,并应作出详细记录,同时宜留存图像资料。4、混凝土结构工程施工使用的材料、产品和设备,应符合国家现行有关标准、设计文件和施工方案的规定。5、原材料、半成品和成品进场时,应对其规格、型号、外观和质量证明文件进行检查,并应按现行国家标准混凝土结构工程施工质量验收规范GB50204等的

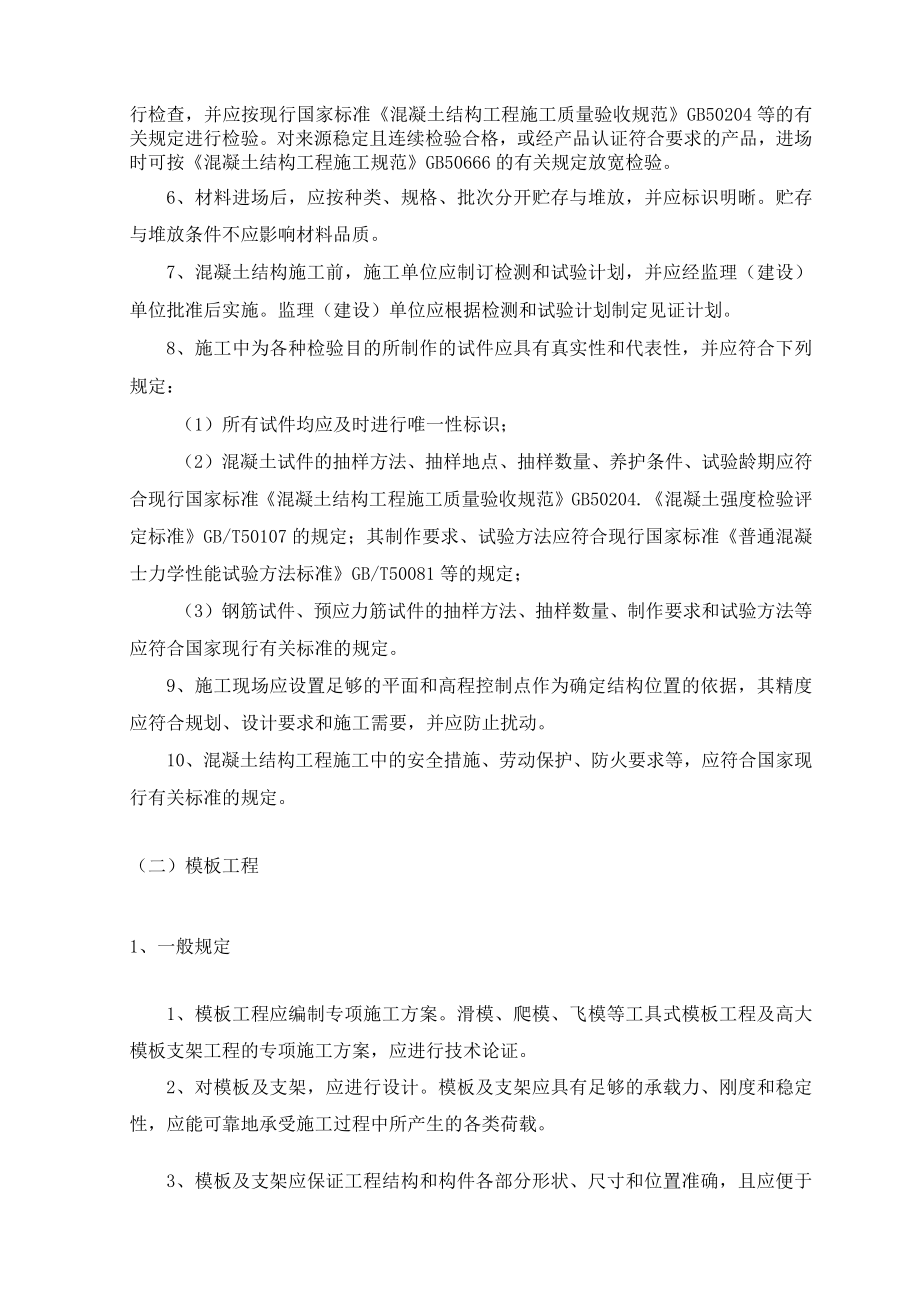

3、有关规定进行检验。对来源稳定且连续检验合格,或经产品认证符合要求的产品,进场时可按混凝土结构工程施工规范GB50666的有关规定放宽检验。6、材料进场后,应按种类、规格、批次分开贮存与堆放,并应标识明晰。贮存与堆放条件不应影响材料品质。7、混凝土结构施工前,施工单位应制订检测和试验计划,并应经监理(建设)单位批准后实施。监理(建设)单位应根据检测和试验计划制定见证计划。8、施工中为各种检验目的所制作的试件应具有真实性和代表性,并应符合下列规定:(1)所有试件均应及时进行唯一性标识;(2)混凝土试件的抽样方法、抽样地点、抽样数量、养护条件、试验龄期应符合现行国家标准混凝土结构工程施工质量验收规范

4、GB50204.混凝土强度检验评定标准GB/T50107的规定;其制作要求、试验方法应符合现行国家标准普通混凝士力学性能试验方法标准GB/T50081等的规定;(3)钢筋试件、预应力筋试件的抽样方法、抽样数量、制作要求和试验方法等应符合国家现行有关标准的规定。9、施工现场应设置足够的平面和高程控制点作为确定结构位置的依据,其精度应符合规划、设计要求和施工需要,并应防止扰动。10、混凝土结构工程施工中的安全措施、劳动保护、防火要求等,应符合国家现行有关标准的规定。(二)模板工程1、一般规定1、模板工程应编制专项施工方案。滑模、爬模、飞模等工具式模板工程及高大模板支架工程的专项施工方案,应进行技术

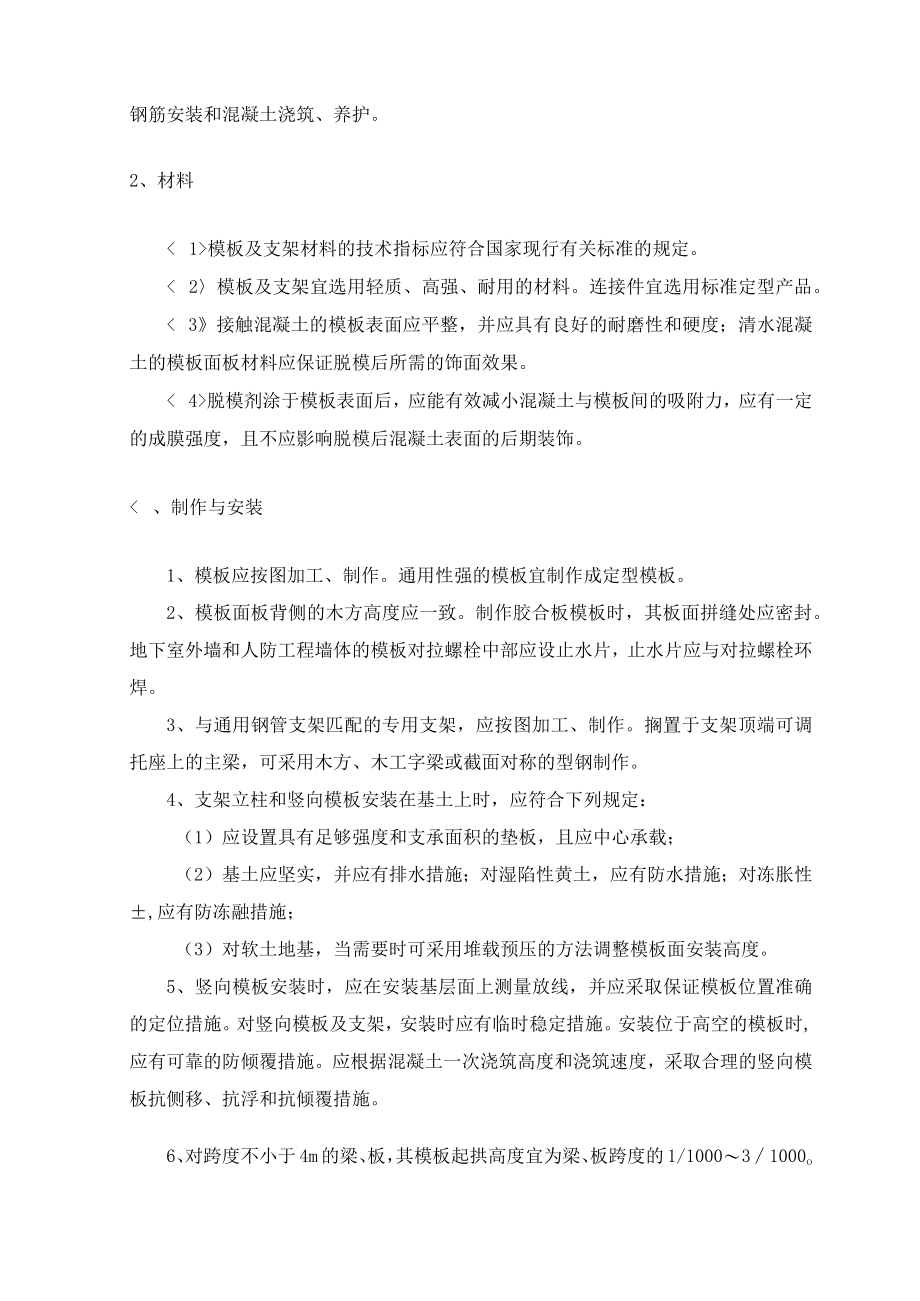

5、论证。2、对模板及支架,应进行设计。模板及支架应具有足够的承载力、刚度和稳定性,应能可靠地承受施工过程中所产生的各类荷载。3、模板及支架应保证工程结构和构件各部分形状、尺寸和位置准确,且应便于钢筋安装和混凝土浇筑、养护。2、材料模板及支架材料的技术指标应符合国家现行有关标准的规定。 2模板及支架宜选用轻质、高强、耐用的材料。连接件宜选用标准定型产品。 3接触混凝土的模板表面应平整,并应具有良好的耐磨性和硬度;清水混凝土的模板面板材料应保证脱模后所需的饰面效果。脱模剂涂于模板表面后,应能有效减小混凝土与模板间的吸附力,应有一定的成膜强度,且不应影响脱模后混凝土表面的后期装饰。 、制作与安装1、模

6、板应按图加工、制作。通用性强的模板宜制作成定型模板。2、模板面板背侧的木方高度应一致。制作胶合板模板时,其板面拼缝处应密封。地下室外墙和人防工程墙体的模板对拉螺栓中部应设止水片,止水片应与对拉螺栓环焊。3、与通用钢管支架匹配的专用支架,应按图加工、制作。搁置于支架顶端可调托座上的主梁,可采用木方、木工字梁或截面对称的型钢制作。4、支架立柱和竖向模板安装在基土上时,应符合下列规定:(1)应设置具有足够强度和支承面积的垫板,且应中心承载;(2)基土应坚实,并应有排水措施;对湿陷性黄土,应有防水措施;对冻胀性,应有防冻融措施;(3)对软土地基,当需要时可采用堆载预压的方法调整模板面安装高度。5、竖向

7、模板安装时,应在安装基层面上测量放线,并应采取保证模板位置准确的定位措施。对竖向模板及支架,安装时应有临时稳定措施。安装位于高空的模板时,应有可靠的防倾覆措施。应根据混凝土一次浇筑高度和浇筑速度,采取合理的竖向模板抗侧移、抗浮和抗倾覆措施。6、对跨度不小于4m的梁、板,其模板起拱高度宜为梁、板跨度的1/100031000o7、采用扣件式钢管作高大模板支架的立杆时,支架搭设应完整,并应符合下列规定:(1)钢管规格、间距和扣件应符合设计要求;(2)立杆上应每步设置双向水平杆,水平杆应与立杆扣接;(3)立杆底部应设置垫板。8、采用扣件式钢管作高大模板支架的立杆时,除应符合混凝土结构工程施工规范GB5

8、0666第4.4.7条的规定外,还应符合下列规定:(1)对大尺寸混凝土构件下的支架,其立杆顶部应插入可调托座。可调托座距顶部水平杆的高度不应大于600mm,可调托座螺杆外径不应小于36mm,插入深度不应小于180mm;(2)立杆的纵、横向间距应满足设计要求,立杆的步距不应大于L8m;顶层立杆步距应适当减小,且不应大于1.5m;支架立杆的搭设垂直偏差不宜大于5/1000,且不应大于100mm;(3)在立杆底部的水平方向上应按纵下横上的次序设置扫地杆;(4)承受模板荷载的水平杆与支架立杆连接的扣件,其拧紧力矩不应小于40Nm,且不应大于65Nmo9、采用碗扣式、插接式和盘销式钢管架搭设模板支架时,

9、应符合下列规定:(1)碗扣架或盘销架的水平杆与立柱的扣接应牢靠,不应滑脱;(2)立杆上的上、下层水平杆间距不应大于L8m;(3)插入立杆顶端可调托座伸出顶层水平杆的悬臂长度不应超过650mm,螺杆插入钢管的长度不应小于150mm,其直径应满足与钢管内径间隙不小于6mm的要求。架体最顶层的水平杆步距应比标准步距缩小一个节点间距;(4)立柱间应设置专用斜杆或扣件钢管斜杆加强模板支架。10、采用门式钢管架搭设模板支架时,应符合下列规定:(1)支架应符合现行行业标准建筑施工门式钢管脚手架安全技术规范JGJ128的有关规定;(2)当支架高度较大或荷载较大时,宜采用主立杆钢管直径不小于48mm并有横杆加强

10、杆的门架搭设。11支架的垂直斜撑和水平斜撑应与支架同步搭设,架体应与成形的混凝土结构拉结。钢管支架的垂直斜撑和水平斜撑的搭设应符合国家现行有关钢管脚手架标准的规定。12、对现浇多层、高层混凝土结构,上、下楼层模板支架的立杆应对准,模板及支架钢管等应分散堆放。13、模板安装应保证混凝土结构构件各部分形状、尺寸和相对位置准确,并应防止漏浆。14、模板安装应与钢筋安装配合进行,梁柱节点的模板宜在钢筋安装后安装。15、模板与混凝土接触面应清理干净并涂刷脱模剂,脱模剂不得污染钢筋和混凝土接槎处。16、模板安装完成后,应将模板内杂物清除干净。17、后浇带的模板及支架应独立设置。18、固定在模板上的预埋件、

11、预留孔和预留洞均不得遗漏,且应安装牢固、位置准确。4、拆除与维护1、模板拆除时,可采取先支的后拆、后支的先拆,先拆非承重模板、后拆承重模板的顺序,并应从上而下进行拆除。2、当混凝土强度能保证其表面及棱角不受损伤时,方可拆除侧模。3、多个楼层间连续支模的底层支架拆除时间,应根据连续支模的楼层间荷载分配和混凝土强度的增长情况确定。4、快拆支架体系的支架立杆间距不应大于2m。拆模时应保留立杆并顶托支承楼板,拆模时的混凝土强度可取构件跨度为2m按混凝土结构工程施工规范GB50666第4.5.2条的规定确定。5、对于后张预应力混凝土结构构件,侧模宜在预应力张拉前拆除;底模支架不应在结构构件建立预应力前拆

12、除。6、拆下的模板及支架杆件不得抛扔,应分散堆放在指定地点,并应及时清运。7、模板拆除后应将其表面清理干净,对变形和损伤部位应进行修复。5、质量检查1、模板、支架杆件和连接件的进场检查应符合下列规定:(1)模板表面应平整;胶合板模板的胶合层不应脱胶翘角;支架杆件应平直,应无严重变形和锈蚀;连接件应无严重变形和锈蚀,并不应有裂纹;(2)模板规格、支架杆件的直径、壁厚等,应符合设计要求;(3)对在施工现场组装的模板,其组成部分的外观和尺寸应符合设计要求;(4)有必要时,应对模板、支架杆件和连接件的力学性能进行抽样检查;(5)对外观,应在进场时和周转使用前全数检查;(6)对尺寸和力学性能可按国家现行

13、有关标准的规定进行抽样检查。2、对扣件式钢管支架,应对下列安装偏差进行检查:(1)混凝土梁下支架立杆间距的偏差不应大于50mm,混凝土板下支架立杆间距的偏差不应大于100mm;水平杆间距的偏差不应大于50mm;(2)应全数检查承受模板荷载的水平杆与支架立杆连接的扣件;(3)采用双扣件构造设置的抗滑移扣件,其上下顶紧程度应全数检查,扣件间隙不应大于2mm。3、对碗扣式、门式、插接式和盘销式钢管支架,应对下列安装偏差进行全数检查:(1)插入立杆顶端可调托撑伸出顶层水平杆的悬臂长度;(2)水平杆杆端与立杆连接的碗扣、插接和盘销的连接状况,不应松脱;(3)按规定设置的垂直和水平斜撑。(三)钢筋工程1、

14、一般规定1、钢筋工程宜采用高强钢筋。2、在运输、存放及施工过程中,应采取避免钢筋混淆的措施。3、当需要进行钢筋代换时,应办理设计变更文件。2、材料钢筋的规格和性能应符合国家现行有关标准的规定。常用钢筋的主要性能指标应符合混凝土结构工程施工规范GB50666附录B的规定,公称直径、公称截面面积、计算截面面积及理论重量应符合混凝土结构工程施工规范GB50666附录C的规定。对有抗震设防要求的结构,其纵向受力钢筋的性能应满足设计要求;当设计无具体要求时,对按一、二、三级抗震等级设计的框架和斜撑构件(含梯段)中的纵向受力钢筋应采用HRB335EHRB400E、HRB500E、HRBF335EHRBF4

15、00E或HRBF500E钢筋,其强度和最大力下总伸长率的实测值应符合下列规定:钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30;钢筋的最大力下总伸长率不应小于9%0钢筋在运输和存放时,不得损坏包装和标志,并应按牌号、规格、炉批分别堆放。室外堆放时,应采用避免钢筋锈蚀的措施。当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时,应停止使用该批钢筋,并对该批钢筋进行化学成分检验或其他专项检验。3、钢筋加工钢筋加工宜在专业化加工厂进行。钢筋的表面应清洁、无损伤,油渍、漆污和铁锈应在加工前清除干净。带有颗粒状或片状老锈的钢筋不得使用。钢筋除锈后如有严重的表面缺陷,应重新检验该批钢筋的力学性能及其他相关性能指标。钢筋加工宜在常温状态下进行,加工过程中不应加热钢筋。钢筋弯折应一次完成,不得反复弯折。钢筋宜采用无延伸功能的机械设备进行调直,也可采用冷拉方法调直。当采用冷拉方法调直时,HPB235、HPB300光圆钢筋的冷拉率不宜大于4%;HRB335HRB400H
