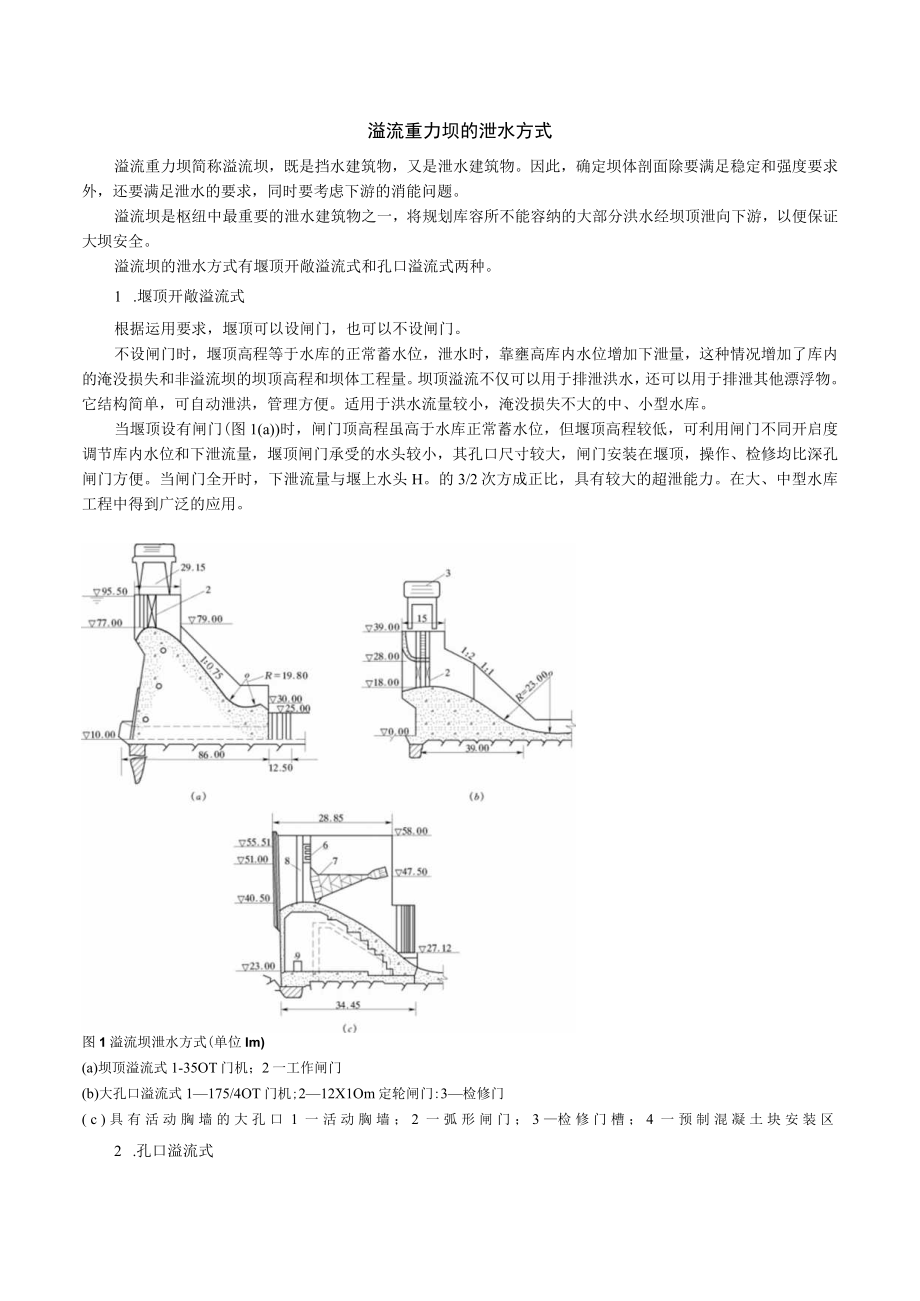

溢流重力坝的泄水方式.docx_第1页
第1页 / 共2页

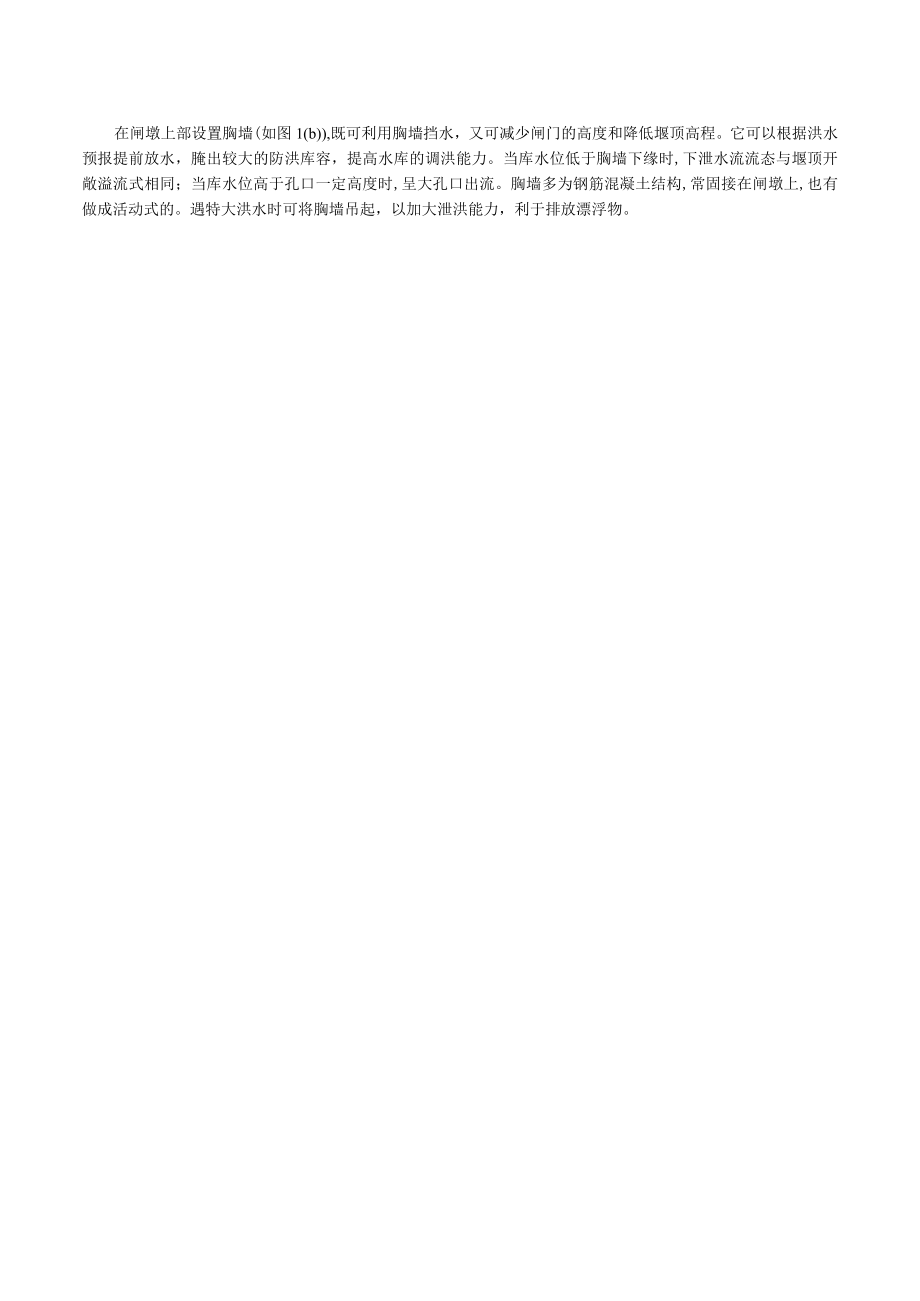

溢流重力坝的泄水方式.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《溢流重力坝的泄水方式.docx》由会员分享,可在线阅读,更多相关《溢流重力坝的泄水方式.docx(2页珍藏版)》请在第壹文秘上搜索。

1、溢流重力坝的泄水方式溢流重力坝简称溢流坝,既是挡水建筑物,又是泄水建筑物。因此,确定坝体剖面除要满足稳定和强度要求外,还要满足泄水的要求,同时要考虑下游的消能问题。溢流坝是枢纽中最重要的泄水建筑物之一,将规划库容所不能容纳的大部分洪水经坝顶泄向下游,以便保证大坝安全。溢流坝的泄水方式有堰顶开敞溢流式和孔口溢流式两种。1 .堰顶开敞溢流式根据运用要求,堰顶可以设闸门,也可以不设闸门。不设闸门时,堰顶高程等于水库的正常蓄水位,泄水时,靠壅高库内水位增加下泄量,这种情况增加了库内的淹没损失和非溢流坝的坝顶高程和坝体工程量。坝顶溢流不仅可以用于排泄洪水,还可以用于排泄其他漂浮物。它结构简单,可自动泄洪

2、,管理方便。适用于洪水流量较小,淹没损失不大的中、小型水库。当堰顶设有闸门(图1(a)时,闸门顶高程虽高于水库正常蓄水位,但堰顶高程较低,可利用闸门不同开启度调节库内水位和下泄流量,堰顶闸门承受的水头较小,其孔口尺寸较大,闸门安装在堰顶,操作、检修均比深孔闸门方便。当闸门全开时,下泄流量与堰上水头H。的3/2次方成正比,具有较大的超泄能力。在大、中型水库工程中得到广泛的应用。图1溢流坝泄水方式(单位Im)(a)坝顶溢流式1-35OT门机;2一工作闸门(b)大孔口溢流式1175/4OT门机;212X1Om定轮闸门:3检修门(c)具有活动胸墙的大孔口1一活动胸墙;2一弧形闸门;3检修门槽;4一预制混凝土块安装区2 .孔口溢流式在闸墩上部设置胸墙(如图1(b),既可利用胸墙挡水,又可减少闸门的高度和降低堰顶高程。它可以根据洪水预报提前放水,腌出较大的防洪库容,提高水库的调洪能力。当库水位低于胸墙下缘时,下泄水流流态与堰顶开敞溢流式相同;当库水位高于孔口一定高度时,呈大孔口出流。胸墙多为钢筋混凝土结构,常固接在闸墩上,也有做成活动式的。遇特大洪水时可将胸墙吊起,以加大泄洪能力,利于排放漂浮物。
