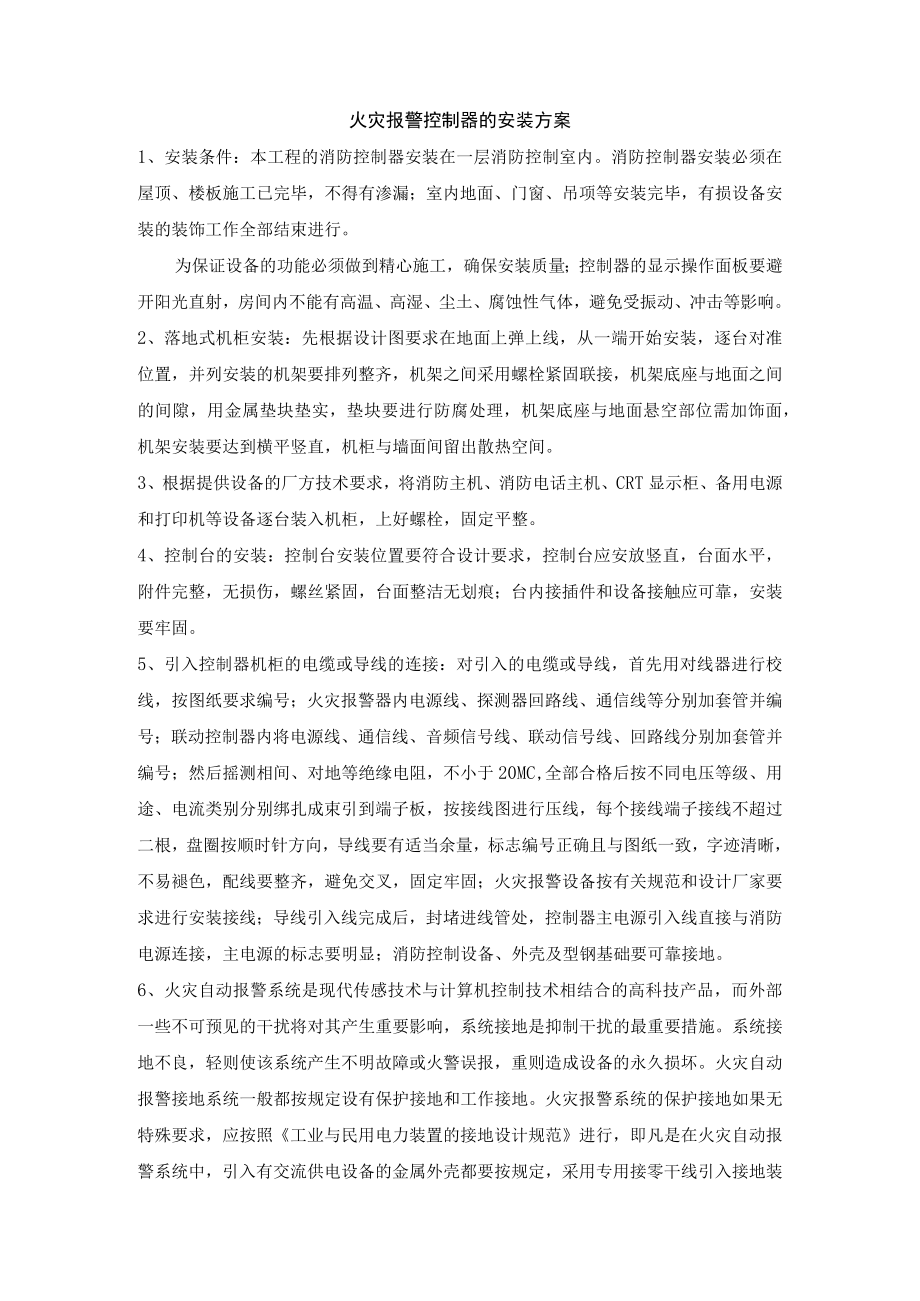

1、火灾报警控制器的安装方案1、安装条件：本工程的消防控制器安装在一层消防控制室内。消防控制器安装必须在屋顶、楼板施工已完毕，不得有渗漏；室内地面、门窗、吊项等安装完毕，有损设备安装的装饰工作全部结束进行。为保证设备的功能必须做到精心施工，确保安装质量；控制器的显示操作面板要避开阳光直射，房间内不能有高温、高湿、尘土、腐蚀性气体，避免受振动、冲击等影响。2、落地式机柜安装：先根据设计图要求在地面上弹上线，从一端开始安装，逐台对准位置，并列安装的机架要排列整齐，机架之间采用螺栓紧固联接，机架底座与地面之间的间隙，用金属垫块垫实，垫块要进行防腐处理，机架底座与地面悬空部位需加饰面，机架安装要达到横平竖
2、直，机柜与墙面间留出散热空间。3、根据提供设备的厂方技术要求，将消防主机、消防电话主机、CRT显示柜、备用电源和打印机等设备逐台装入机柜，上好螺栓，固定平整。4、控制台的安装：控制台安装位置要符合设计要求，控制台应安放竖直，台面水平，附件完整，无损伤，螺丝紧固，台面整洁无划痕；台内接插件和设备接触应可靠，安装要牢固。5、引入控制器机柜的电缆或导线的连接：对引入的电缆或导线，首先用对线器进行校线，按图纸要求编号；火灾报警器内电源线、探测器回路线、通信线等分别加套管并编号；联动控制器内将电源线、通信线、音频信号线、联动信号线、回路线分别加套管并编号；然后摇测相间、对地等绝缘电阻，不小于20MC,全
3、部合格后按不同电压等级、用途、电流类别分别绑扎成束引到端子板，按接线图进行压线，每个接线端子接线不超过二根，盘圈按顺时针方向，导线要有适当余量，标志编号正确且与图纸一致，字迹清晰，不易褪色，配线要整齐，避免交叉，固定牢固；火灾报警设备按有关规范和设计厂家要求进行安装接线；导线引入线完成后，封堵进线管处，控制器主电源引入线直接与消防电源连接，主电源的标志要明显；消防控制设备、外壳及型钢基础要可靠接地。6、火灾自动报警系统是现代传感技术与计算机控制技术相结合的高科技产品，而外部一些不可预见的干扰将对其产生重要影响，系统接地是抑制干扰的最重要措施。系统接地不良，轻则使该系统产生不明故障或火警误报，重

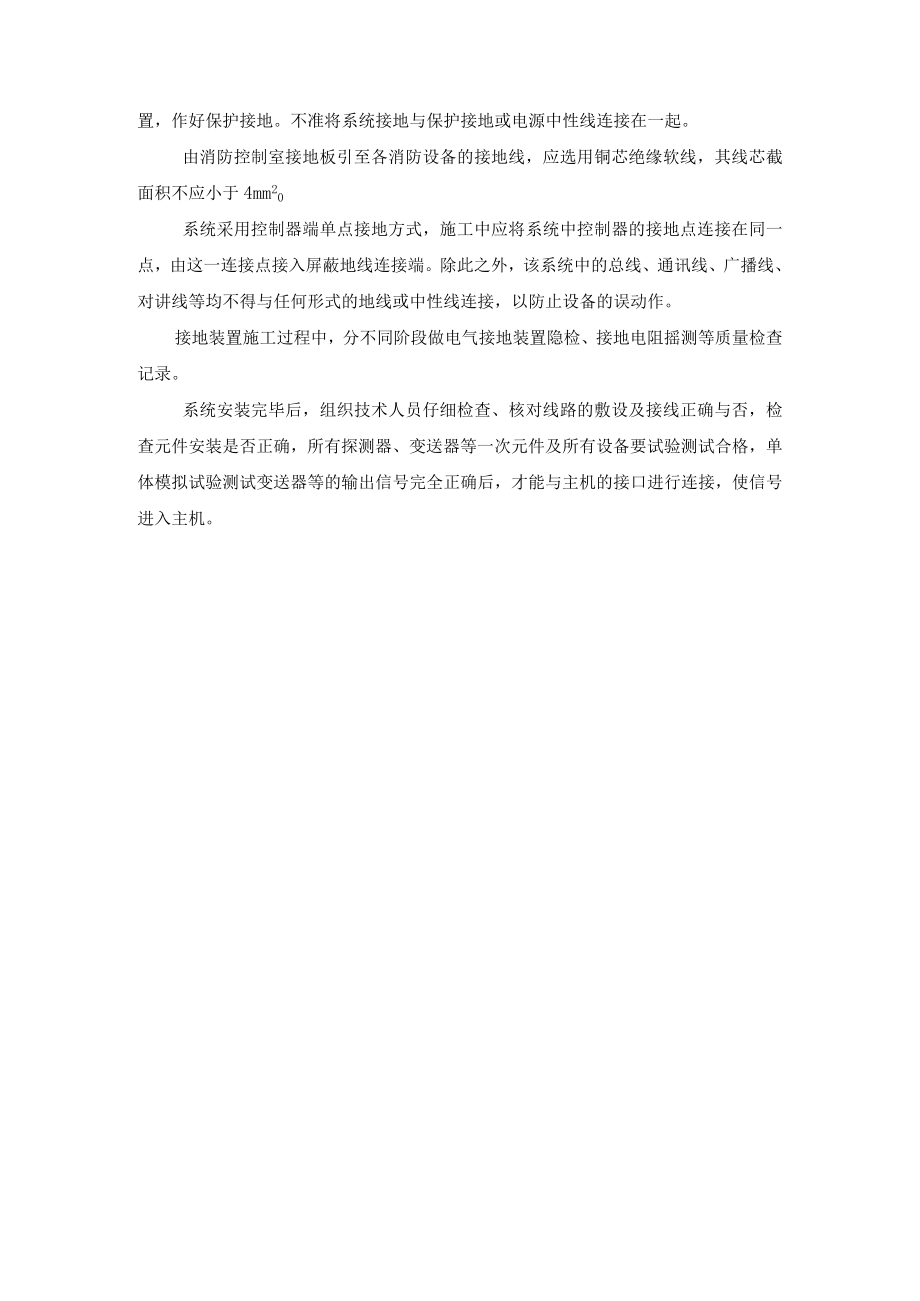

4、则造成设备的永久损坏。火灾自动报警接地系统一般都按规定设有保护接地和工作接地。火灾报警系统的保护接地如果无特殊要求，应按照工业与民用电力装置的接地设计规范进行，即凡是在火灾自动报警系统中，引入有交流供电设备的金属外壳都要按规定，采用专用接零干线引入接地装置，作好保护接地。不准将系统接地与保护接地或电源中性线连接在一起。由消防控制室接地板引至各消防设备的接地线，应选用铜芯绝缘软线，其线芯截面积不应小于4mm20系统采用控制器端单点接地方式，施工中应将系统中控制器的接地点连接在同一点，由这一连接点接入屏蔽地线连接端。除此之外，该系统中的总线、通讯线、广播线、对讲线等均不得与任何形式的地线或中性线连接，以防止设备的误动作。接地装置施工过程中，分不同阶段做电气接地装置隐检、接地电阻摇测等质量检查记录。系统安装完毕后，组织技术人员仔细检查、核对线路的敷设及接线正确与否，检查元件安装是否正确，所有探测器、变送器等一次元件及所有设备要试验测试合格，单体模拟试验测试变送器等的输出信号完全正确后，才能与主机的接口进行连接，使信号进入主机。
