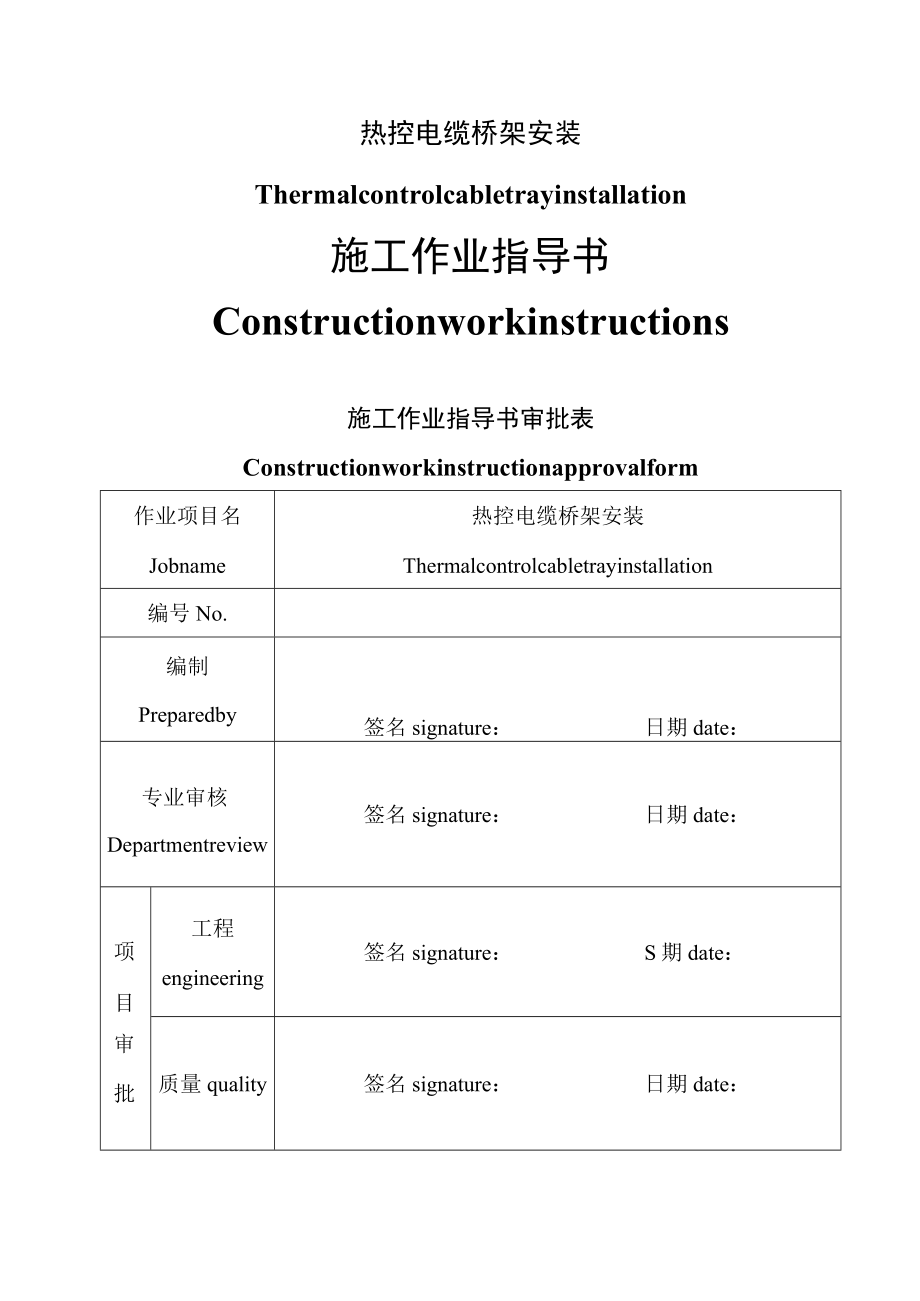

1、热控电缆桥架安装Thermalcontrolcabletrayinstallation施工作业指导书Constructionworkinstructions施工作业指导书审批表Constructionworkinstructionapprovalform作业项目名Jobname热控电缆桥架安装Thermalcontrolcabletrayinstallation编号No.编制Preparedby签名signature：日期date：专业审核Departmentreview签名signature：日期date：项目工程engineering签名signature：S期date：审批质量quali
2、ty签名signature：日期date：安监Safetysupervision签名signature：日期date：总工ChiefEngineer签名signature：日期date:目录TableofContents1、11、Ieorence.12、22、SUrTO*y23、!sL*23、Mainworkquantity24、44、IWrOrkCondltIon45、55、orkSChere56、强制性条文执仃内96、Contentofcompulsoryprovisionsofengineeringconstructionstandards97、安全文明施工保障措施及风险控制计划表117
3、、Safetyandcivilizationconstructionguaranteemeasuresandriskcontrolplanlist118、质量控制l日施.188、Qualitycontrolmeasures189、一1二日189、Greenconstructionmeasures1810、fj611910、Emergencysupportmeasures191、编制依据1、Reference1.1电力建设施工技术规范第(4部分：热工仪表及控制装置)DL5190.4-2019:1.1 ElectricPowerConstructionTechnicalSpecification(
4、Part4:Thermalinstrumentandcontroldevice)DL5190.4-2019:1.2 电力建设施工质量验收及评价规程(第4部分：热工仪表及控制装置)DL/T5210.4-2009:1.3 Codeforacceptanceandevaluationofconstructionqualityofelectricpowerconstruction(Part4:Thermalinstrumentsandcontroldevices)DLT5210.4-2009:1.4 电力建设安全工作规程DL5009.1-2014:1.5 Codeforsafetyofelectric
5、powerconstructionDL5009.1-2014:1.6 建设工程质量管理条例(国务院令第279号)：1.4 RegulationsonqualityManagementofconstructionworks(orderNo.279oftheStateCouncil):1.5 工程建设标准强制性条文电力工程部分2017年版：1.6 MandatoryprovisionsOfengineeringconstructionstandardsPart2017editionofPowerEngineering:1.7 国家电网公司基建安全管理规定：1.8 StateGridCorporat
6、ioninfrastructuresafetyManagementRegulations1.9 防止电力生产事故的二十五项重点要求2017年版：1.10 25keyrequirementsforpreventionofelectricityProductionAccidents2017edition：1.11 江设计院及厂家提供的关于本项目工程的图纸：1.12 ThedrawingsofthisprojectprovidedbyZhejiangDesignInstituteandmanufacturers:2、概述2、Summary本工程为：孟加拉KHULNA200300MW联合循环(双燃料)
7、电站项目工程，施工内容为库尔纳项目设计区域的热控电缆桥架根据设备的布置情况增加的分支桥架部分。Thisprojectis:BangladeshKHULNA200300MWcombinedcycle(dualfuel)powerstationproject.TheconstructioncontentisthebranchbridgepartofthethermalcontrolcablebridgeinthedesignareaoftheKhulnaprojectaccordingtothelayoutoftheequipment.3、主要工程量3、Mainworkquantity3.1主要工
8、作3.1Mainworkquantity序号No.名称Description规格型号Specificationmodel数量Quantity单位Unit备注Remarks1梯级式直通桥架cascadestraight-throughbridge热镀锌钢制400*150Hotgalvanizedsteel400*15035米m配盖板Coverplate2梯级式直通桥架cascadestraight-throughbridge热镀锌钢制400*150Hotgalvanizedsteel400*15011米m不附盖Notcovered3有孔托盘式直通桥架Hollowtraystraight-thro
9、ughbridge热镀锌钢制400*150Hotgalvanizedsteel400*15035米m不附盖Notcovered4梯级式直通桥架cascadestraight-throughbridge热镀锌钢制600*150Hotgalvanizedsteel600*15036米m配盖板Coverplate5梯级式直通桥架cascadestraight-throughbridge热镀锌钢制600*150Hotgalvanizedsteel600*1509米m不附盖Notcovered6有孔托盘式直通桥架Hollowtraystraight-throughbridge热镀锌钢制600*150Ho
10、tgalvanizedsteel600*15036米m不附盖Notcovered7梯级式直通桥架cascadestraight-throughbridge热镀锌钢制800*150Hotgalvanizedsteel800*15040米m配盖板Coverplate8梯级式直通桥架cascadestraight-throughbridge热镀锌钢制800*150Hotgalvanizedsteel800*15030米m不附盖Notcovered9有孔托盘式直通桥架Hollowtraystraight-throughbridge热镀锌钢制800*150Hotgalvanizedsteel800*15
11、040米m不附盖Notcovered10梯级式水平弯通桥架CascadeHorizontalBendingBridgeFrame热镀锌钢制800*150-400*150Hotgalvanizedsteel800*150-400*1501对pair配盖板Coverplate11有孔托盘式水平弯通桥架Horizontalcurvedbridgewithperforatedtray热镀锌钢制800*150-400*150Hotgalvanizedsteel800*150-400*1501对pair不附盖Notcovered12梯级式水平三通cascadehorizontalthreelinks热镀锌
12、钢制800*150Hotgalvanizedsteel800*1502只pic配盖板Coverplate13梯级式水平三通cascadehorizontalthreelinks热镀锌钢制800*150Hotgalvanizedsteel800*1502只pic不附盖Notcovered14有孔托盘式水平三通Hollowtrayhorizontalthreelinks热镀锌钢制800*150Hotgalvanizedsteel800*1502只pic不附盖Notcovered15梯级式水平三通cascadehorizontalthreelinks热镀锌钢制800*150-600*150Hotga
13、lvanizedsteel800*150-600*15010只pic配盖板Coverplate16梯级式水平三通cascadehorizontalthreelinks热镀锌钢制800*150-600*150Hotgalvanizedsteel800*150-600*1508只pic不附盖Notcovered17有孔托盘式水平三通Hollowtrayhorizontalthreelinks热镀锌钢制800*150-600*150Hotgalvanizedsteel800*150-600*15010只pic不附盖Notcovered18有孔托盘式水平三通Hollowtrayhorizontalthreelinks热镀锌钢制800*150-400*150Hotgalvanizedsteel800*150-400*1504只pic不附盖Notcovered19镀锌桥架Galvanizedbridge150*100500米pic配盖板Coverplate
