《焊接工艺卡13-TP321.docx》由会员分享，可在线阅读，更多相关《焊接工艺卡13-TP321.docx（5页珍藏版）》请在第壹文秘上搜索。

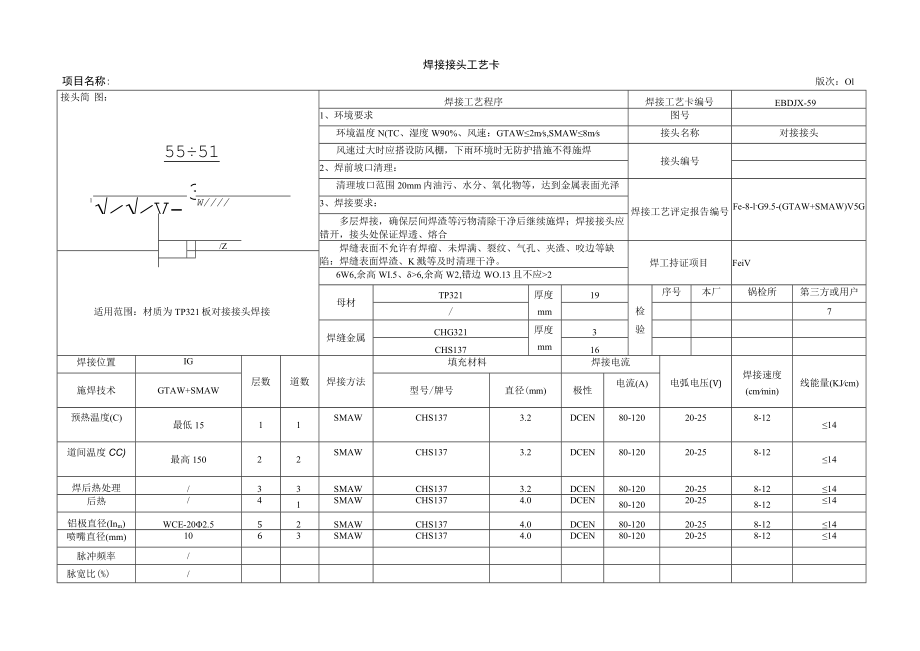

1、项目名称:焊接接头工艺卡接头简图：5551焊接工艺程序焊接工艺卡编号EBDJX-591、环境要求图号环境温度N(TC、湿度W90%、风速：GTAW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚，下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理：3清理坡口范围20mm内油污、水分、氧化物等，达到金属表面光泽焊接工艺评定报告编号Fe-8-l-G9.5-(GTAW+SMAW)V5G1V-W/3、焊接要求：多层焊接，确保层间焊渣等污物清除干净后继续施焊；焊接接头应错开，接头处保证焊透、熔合/Z焊缝表面不允许有焊瘤、未焊满、裂纹、气孔、夹渣、咬边等缺陷：焊缝表面焊渣、K溅等及时清理干净
2、。焊工持证项目FeiV适用范围：材质为TP321板对接接头焊接6W6,余高WI.5、6,余高W2,错边WO.13且不应2母材TP321厚度mm19检验序号本厂锅检所第三方或用户/7焊缝金属CHG321厚度mm3CHS13716焊接位置IG层数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cmmin)线能量(KJcm)施焊技术GTAW+SMAW型号/牌号直径(mm)极性电流(A)预热温度(C)最低1511SMAWCHS1373.2DCEN80-12020-258-1214道间温度CC)最高15022SMAWCHS1373.2DCEN80-12020-258-1214焊后热处理/33SMAW

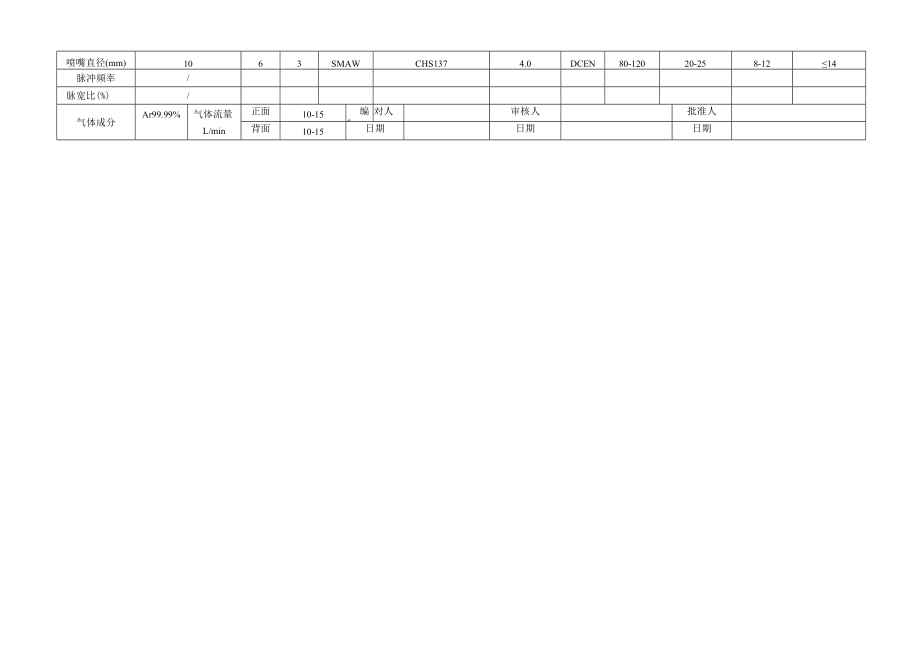

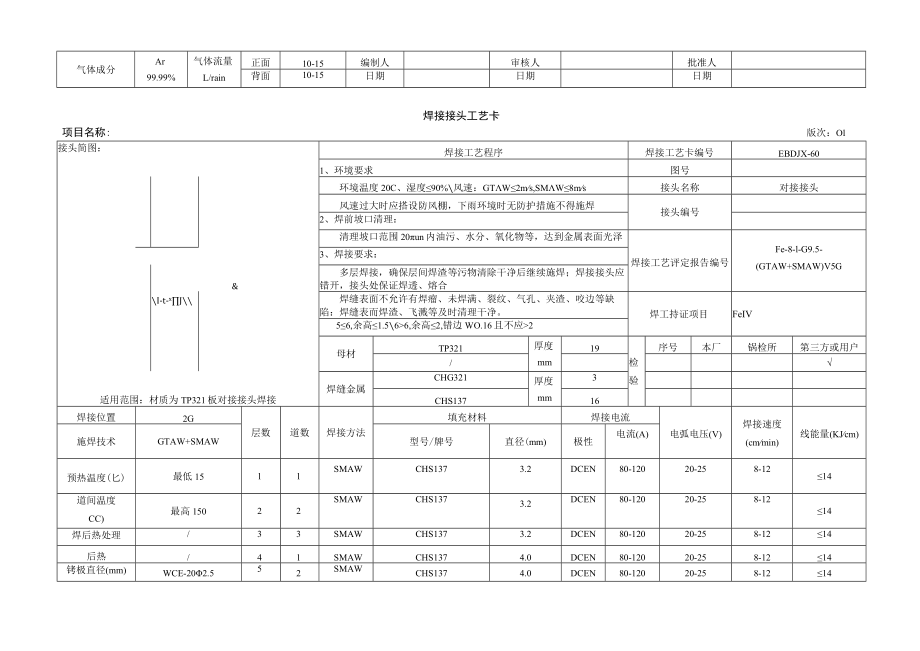

3、CHS1373.2DCEN80-12020-258-1214后热/41SMAWCHS1374.0DCEN80-12020-258-1214铝极直径(Inm)WCE-202.552SMAWCHS1374.0DCEN80-12020-258-1214喷嘴直径(mm)1063SMAWCHS1374.0DCEN80-12020-258-1214脉冲频率/脉宽比(%)/版次：Ol气体成分Ar99.99%气体流量L/rain正面10-15编制人审核人批准人背面10-15日期日期日期项目名称:焊接接头工艺卡接头简图：焊接工艺程序焊接工艺卡编号EBDJX-601、环境要求图号环境温度20C、湿度90%风速：G
4、TW2ms,SMW8ms接头名称对接接头风速过大时应搭设防风棚，下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理：清理坡口范围20un内油污、水分、氧化物等，达到金属表面光泽焊接工艺评定报告编号Fe-8-l-G9.5-(GTAW+SMAW)V5G3、焊接要求：&多层焊接，确保层间焊渣等污物清除干净后继续施焊；焊接接头应错开，接头处保证焊透、熔合I-t-xJ焊缝表面不允许有焊瘤、未焊满、裂纹、气孔、夹渣、咬边等缺陷：焊缝表而焊渣、飞溅等及时清理干净。焊工持证项目FeIV56,余高1.566,余高2,错边WO.16且不应2母材TP321厚度mm19检验序号本厂锅检所第三方或用户/适用范围：材质
5、为TP321板对接接头焊接焊缝金属CHG321厚度mm3CHS13716焊接位置2G层数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cmmin)线能量(KJcm)施焊技术GTAW+SMAW型号/牌号直径(mm)极性电流(A)预热温度(匕)最低1511SMAWCHS1373.2DCEN80-12020-258-1214道间温度CC)最高15022SMAWCHS1373.2DCEN80-12020-258-1214焊后热处理/33SMAWCHS1373.2DCEN80-12020-258-1214后热/41SMAWCHS1374.0DCEN80-12020-258-1214铐极直径(mm)
6、WCE-202.552SMAWCHS1374.0DCEN80-12020-258-1214版次：Ol喷嘴直径(mm)1063SMAWCHS1374.0DCEN80-12020-258-1214脉冲频率/脉宽比(%)/气体成分Ar99.99%气体流量L/min正面10-15编f对人审核人批准人背面10-15日期日期日期项目名称:焊接接头工艺卡接头简图：焊接工艺程序焊接工艺卡编号EBDJX-611、环境要求图号环境温度N(TC、湿度W90%、风速：GTAWW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚，下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理：清理坡口范围20mm内油污
7、、水分、氧化物等，达到金属表面光泽焊接工艺评定报告编号Fe-8-l-G9.5-(GTAW+SMAW)V5GvZ3、焊接要求：多层焊接，确保层间焊渣等污物清除干净后继续施焊；焊接接头应错开，接头处保证焊透、熔合Yy/z焊缝表面不允许有焊瘤、未焊满、裂纹、气孔、夹渣、咬边等缺陷；焊缝表面焊渣、E溅等及时清理干净。焊工持证项目FelV适用范围：材质为TP321板对接接头焊接W6,余高WI.5、6,余高W2,错边WO.13且不应2母材TP321厚度mm19检验序号本厂锅检所第三方或用户/焊缝金属CHG321厚度mm3CHS13716焊接位置5G层数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(c
8、mmin)线能量(KJcm)施焊技术GTAW+SMAW型号/牌号直径(mm)极性电流(A)预热温度CC)最低1511SMAWCHS1373.2DCEN80-12020-258-1214道间温度CO最高15022SMAWCHS1373.2DCEN80-12020-258-1214焊后热处理/33SMAWCHS1373.2DCEN80-12020-258-1214后热/41SMAWCHS1374.0DCEN80-12020-258-1214筲极直径(Inm)WCE-202.552SMAWCHS1374.0DCEN80-12020-258-1214喷嘴直径(mm)1063SMAWCHS1374.0DCEN80-12020-258-1214脉冲频率/脉宽比()/版次：Ol气体成分Ar99.99%气体流量L/rain正面10-15编制人审核人批准人背面10-15日期日期日期
