焊接工艺卡11-15CrMo.docx

上传人:p** 文档编号:249992 上传时间:2023-04-19 格式:DOCX 页数:6 大小:70.54KB
下载 相关 举报

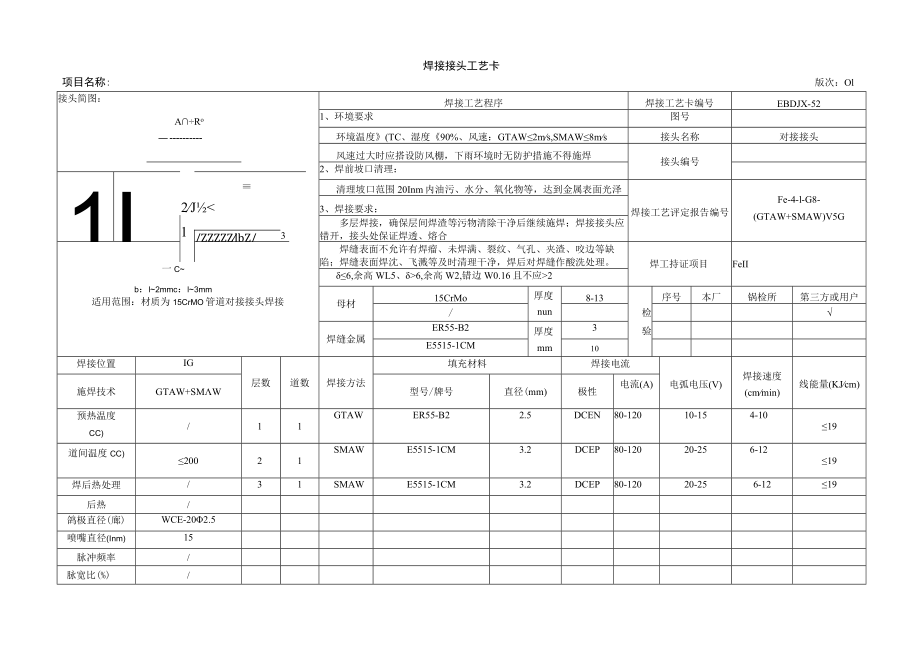

焊接工艺卡11-15CrMo.docx_第1页
第1页 / 共6页
焊接工艺卡11-15CrMo.docx_第2页
第2页 / 共6页

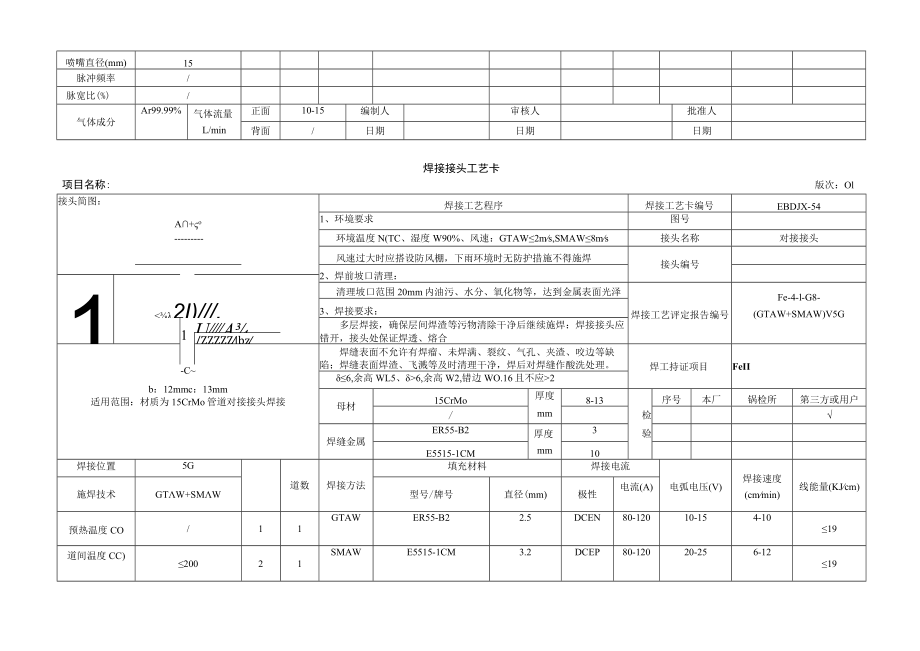

焊接工艺卡11-15CrMo.docx_第3页
第3页 / 共6页
焊接工艺卡11-15CrMo.docx_第4页
第4页 / 共6页
焊接工艺卡11-15CrMo.docx_第5页
第5页 / 共6页
焊接工艺卡11-15CrMo.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《焊接工艺卡11-15CrMo.docx》由会员分享,可在线阅读,更多相关《焊接工艺卡11-15CrMo.docx(6页珍藏版)》请在第壹文秘上搜索。

1、项目名称:焊接接头工艺卡接头简图:ARo焊接工艺程序焊接工艺卡编号EBDJX-521、环境要求图号环境温度(TC、湿度90%、风速:GTAW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚,下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理:1I清理坡口范围20Inm内油污、水分、氧化物等,达到金属表面光泽焊接工艺评定报告编号Fe-4-l-G8-(GTAW+SMAW)V5G2J6,余高W2,错边W0.16且不应2母材15CrMo厚度nun8-13检验序号本厂锅检所第三方或用户/焊缝金属ER55-B2厚度mm3E5515-1CM10焊接位置IG层数道数焊接方法填充材料焊接电流电弧电

2、压(V)焊接速度(cmmin)线能量(KJcm)施焊技术GTAW+SMW型号/牌号直径(mm)极性电流(A)预热温度CC)/11GTAWER55-B22.5DCEN80-12010-154-1019道间温度CC)20021SMAWE5515-1CM3.2DCEP80-12020-256-1219焊后热处理/31SMAWE5515-1CM3.2DCEP80-12020-256-1219后热/鸽极直径(廊)WCE-202.5喷嘴直径(Inm)15脉冲频率/脉宽比(%)/版次:Ol气体成分Ar99.99%气体流量L/min正面10-15编制人审核人批准人背面/日期日期日期项目名称:焊接接头工艺卡接头

3、简图:焊接工艺程序焊接工艺卡编号EBDJX-5331、环境要求图号环境温度20、湿度W90%、风速:GTAW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚,下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理:1b清理坡口范闱20mm内油污、水分、氧化物等,达到金属表面光泽焊接工艺评定报告编号Fe-4-l-G8-(GTW+SMW)V5G3+、L/c3、焊接要求:J/O多层焊接,确保层间焊渣等污物清除干净后继续施焊;焊接接头应错开,接头处保证焊透、熔合焊缝表面不允许有焊痛、未焊满、裂纹、气孔、夹渣、咬边等缺陷;焊缝表面焊渣、飞溅等及时清理干净,焊后对焊缝作酸洗处理。焊工持证项目Ee

4、lI6,余高1.56,余高2,错边0.16且不应2b:12mmc:13mm适用范围:材质为15CrMo管道对接接头焊接母材15CrMo厚度mm8-13检验序号本厂锅检所第三方或用户/焊缝金属ER55-B2厚度mm3E5515-1CM10焊接位置2G了数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cm/min)线能量(KJcm)施焊技术GTAW+SMAW型号/牌号直径(mm)极性电流(A)预热温度(匕)/11GTAWER55-B22.5DCEN80-12010-154-1019道间温度(C)20021SMAWE5515-1CM3.2DCEP80-12020-256-1219焊后热处理/3

5、1SMAWE5515-1CM3.2DCEP80-12020-256-1219后热/铛极直径(mm)WCE-202.5版次:Ol喷嘴直径(mm)15脉冲频率/脉宽比(%)/气体成分Ar99.99%气体流量L/min正面10-15编制人审核人批准人背面/日期日期日期项目名称:焊接接头工艺卡接头简图:A+o焊接工艺程序焊接工艺卡编号EBDJX-541、环境要求图号环境温度N(TC、湿度W90%、风速:GTAW2ms,SMAW8ms接头名称对接接头风速过大时应搭设防风棚,下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理:1清理坡口范围20mm内油污、水分、氧化物等,达到金属表面光泽焊接工艺评定报告

6、编号Fe-4-l-G8-(GTAW+SMAW)V5G6,余高W2,错边WO.16且不应2母材15CrMo厚度mm8-13检验序号本厂锅检所第三方或用户/焊缝金属ER55-B2厚度mm3E5515-1CM10焊接位置5G道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cmmin)线能量(KJcm)施焊技术GTW+SMW型号/牌号直径(mm)极性电流(A)预热温度CO/11GTAWER55-B22.5DCEN80-12010-154-1019道间温度CC)20021SMAWE5515-1CM3.2DCEP80-12020-256-1219版次:Ol焊后热处理/31SMAWE5515-1CM3.

7、2DCEP80-12020-256-1219后热/鸽极直径(mm)WCE-202.5喷嘴直径(mm)15脉冲频率/脉宽比(%)/气体成分Ar99.99%气体流量L/min正面10-15编制人审核人批准人背面/日期日期日期项目名称:焊接接头工艺卡接头简图:焊接工艺程序焊接工艺卡编号EBDJX-551、环境要求图号-W环境温度20、湿度W90%、风速:GTAW2ms,SMAW8ms接头名称马鞍口I上I风速过大时应搭设防风棚,下雨环境时无防护措施不得施焊接头编号2、焊前坡口清理:清理坡口范围20mm内油污、水分、氧化物等,达到金属表面光泽焊接工艺评定报告编号Fe-4-l-G8-(GTW+SMW)V5

8、G1/3、焊接要求:Tm77/CJt7多层焊接,确保层间焊渣等污物清除干净后继续施焊;焊接接头应错开,接头处保证焊透、熔合焊缝表面不允许有焊瘤、未焊满、裂纹、气孔、夹渣、咬边等缺陷:焊缝表面焊渣、飞溅等及时清理干净,焊后对焊缝作酸洗处理。焊工持证项目EeII6,余高1.56,余高2,错边0.16且不应2U-YQHOUEV.QIIUIIP一1一乙U-Q.UJLO适用范围:材质为15CrMo管道马鞍口焊接母材15CrMo厚度mm8-13检验序号本厂锅检所第三方或用户/焊缝金属ER55-B2厚度nun3E5515-1CM10焊接位置/层数道数焊接方法填充材料焊接电流电弧电压(V)焊接速度(cmmin

9、)线能量(KJcm)施焊技术GTAW+SMAW型号/牌号直径(mm)极性电流(A)预热温度/11GTAWER55-B22.5DCEN80-12010-154-1019版次:Ol(r)道间温度CC)20021SMAWE5515-1CM3.2DCEP80-12020-256-1219焊后热处理/31SMAWE5515-1CM3.2DCEP80-12020-256-1219后热/铛极直径(mm)WCE-202.5喷嘴直径(mm)15脉冲频率/脉宽比(%)/气体成分Ar99.99%气体流量L/min正面10-15编制人审核人批准人背面/FI期日期日期焊接接头工艺卡项目名称:版次:Ol接头简图:焊接工艺程序焊接工艺卡编号EBDJX-561、环境要求图号/

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 汽车/机械/制造 > 制造加工工艺

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
