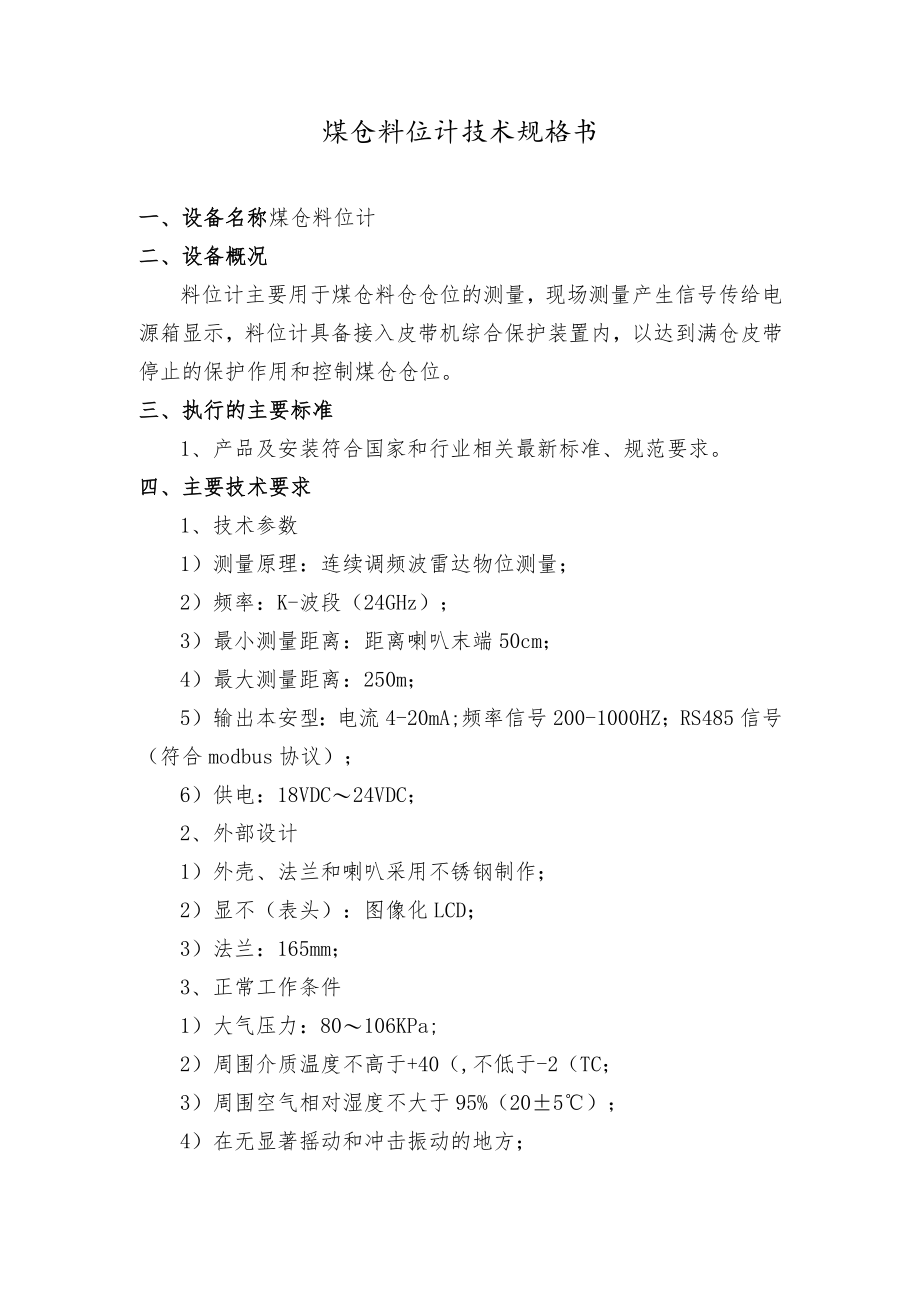

煤仓料位计技术规格书.docx_第1页
第1页 / 共3页

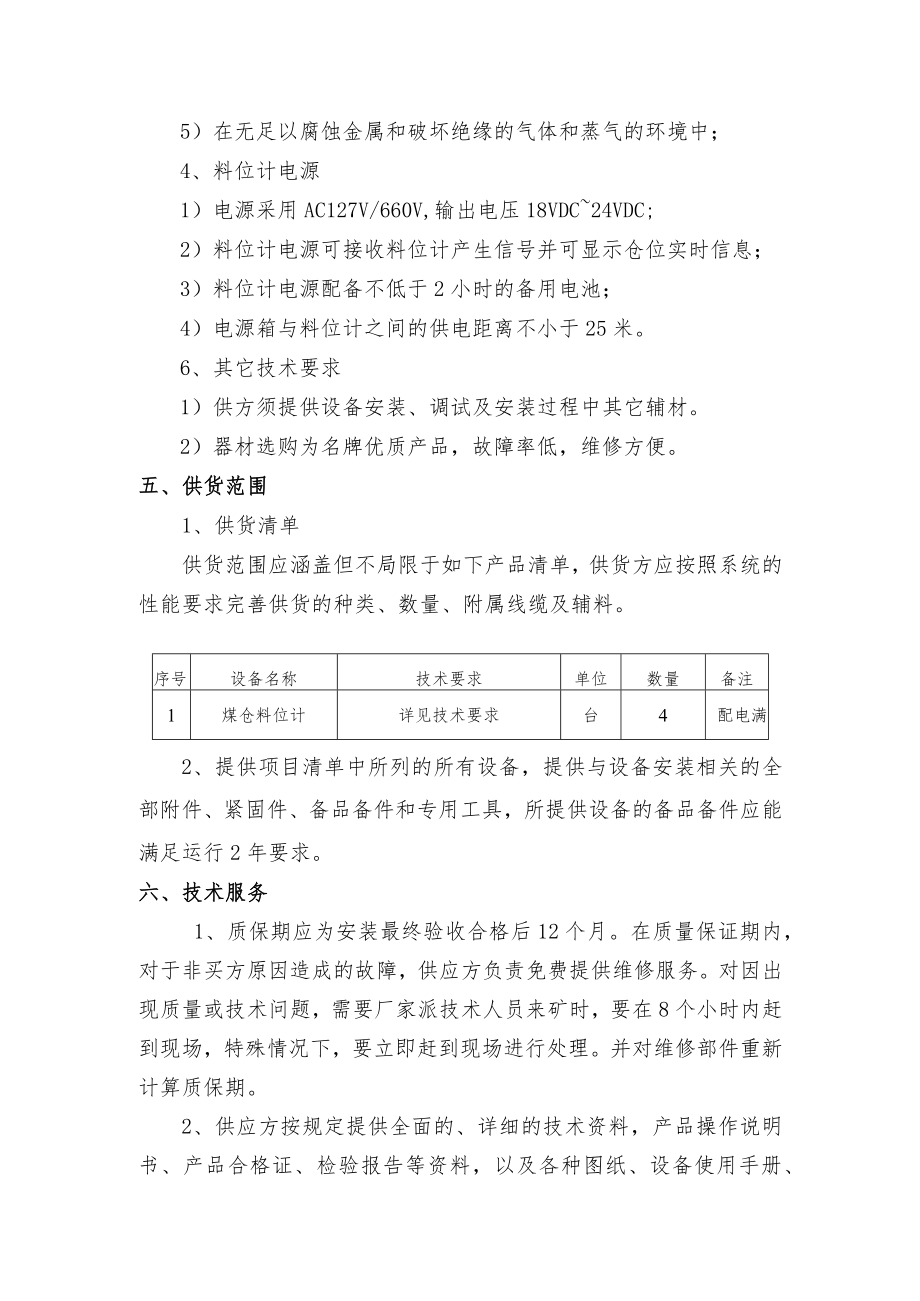

煤仓料位计技术规格书.docx_第2页
第2页 / 共3页

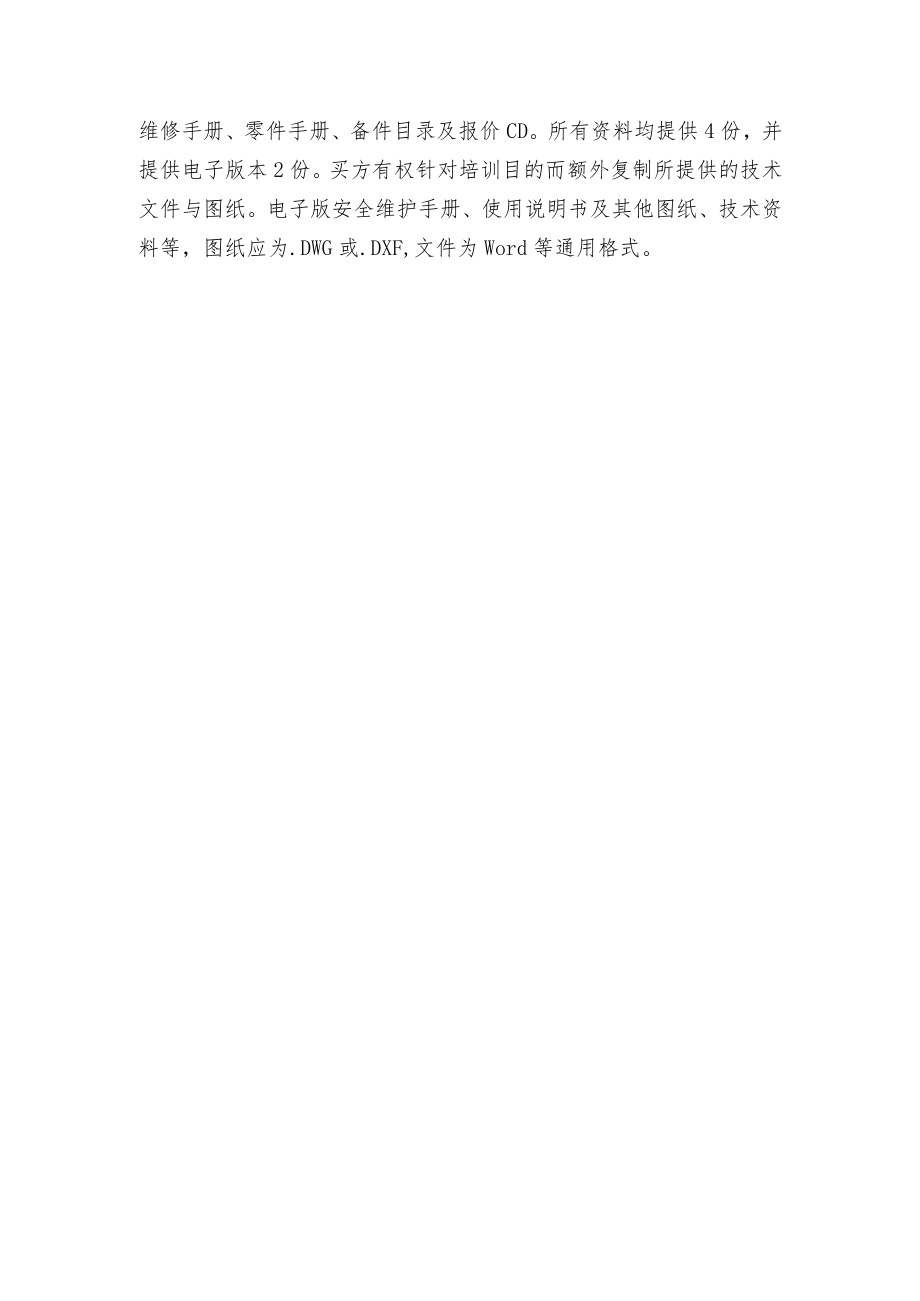

煤仓料位计技术规格书.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《煤仓料位计技术规格书.docx》由会员分享,可在线阅读,更多相关《煤仓料位计技术规格书.docx(3页珍藏版)》请在第壹文秘上搜索。

1、煤仓料位计技术规格书一、设备名称煤仓料位计二、设备概况料位计主要用于煤仓料仓仓位的测量,现场测量产生信号传给电源箱显示,料位计具备接入皮带机综合保护装置内,以达到满仓皮带停止的保护作用和控制煤仓仓位。三、执行的主要标准1、产品及安装符合国家和行业相关最新标准、规范要求。四、主要技术要求1、技术参数1)测量原理:连续调频波雷达物位测量;2)频率:K-波段(24GHz);3)最小测量距离:距离喇叭末端50cm;4)最大测量距离:250m;5)输出本安型:电流4-20mA;频率信号200-1000HZ;RS485信号(符合modbus协议);6)供电:18VDC24VDC;2、外部设计1)外壳、法兰

2、和喇叭采用不锈钢制作;2)显不(表头):图像化LCD;3)法兰:165mm;3、正常工作条件1)大气压力:80106KPa;2)周围介质温度不高于+40(,不低于-2(TC;3)周围空气相对湿度不大于95%(205);4)在无显著摇动和冲击振动的地方;5)在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中;4、料位计电源1)电源采用AC127V/660V,输出电压18VDC24VDC;2)料位计电源可接收料位计产生信号并可显示仓位实时信息;3)料位计电源配备不低于2小时的备用电池;4)电源箱与料位计之间的供电距离不小于25米。6、其它技术要求1)供方须提供设备安装、调试及安装过程中其它辅材。2)器

3、材选购为名牌优质产品,故障率低,维修方便。五、供货范围1、供货清单供货范围应涵盖但不局限于如下产品清单,供货方应按照系统的性能要求完善供货的种类、数量、附属线缆及辅料。序号设备名称技术要求单位数量备注1煤仓料位计详见技术要求台4配电满2、提供项目清单中所列的所有设备,提供与设备安装相关的全部附件、紧固件、备品备件和专用工具,所提供设备的备品备件应能满足运行2年要求。六、技术服务1、质保期应为安装最终验收合格后12个月。在质量保证期内,对于非买方原因造成的故障,供应方负责免费提供维修服务。对因出现质量或技术问题,需要厂家派技术人员来矿时,要在8个小时内赶到现场,特殊情况下,要立即赶到现场进行处理。并对维修部件重新计算质保期。2、供应方按规定提供全面的、详细的技术资料,产品操作说明书、产品合格证、检验报告等资料,以及各种图纸、设备使用手册、维修手册、零件手册、备件目录及报价CD。所有资料均提供4份,并提供电子版本2份。买方有权针对培训目的而额外复制所提供的技术文件与图纸。电子版安全维护手册、使用说明书及其他图纸、技术资料等,图纸应为.DWG或.DXF,文件为Word等通用格式。
