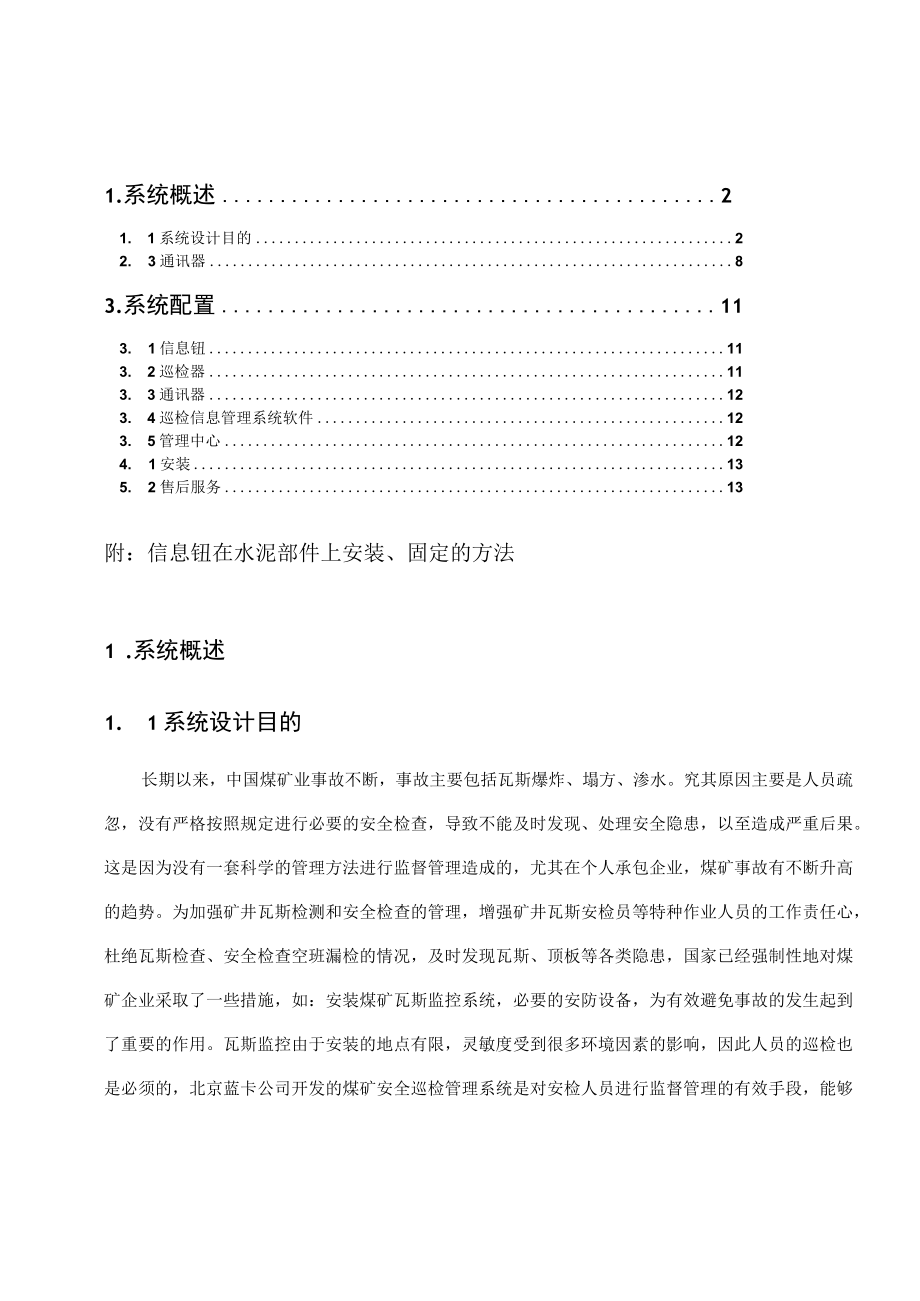

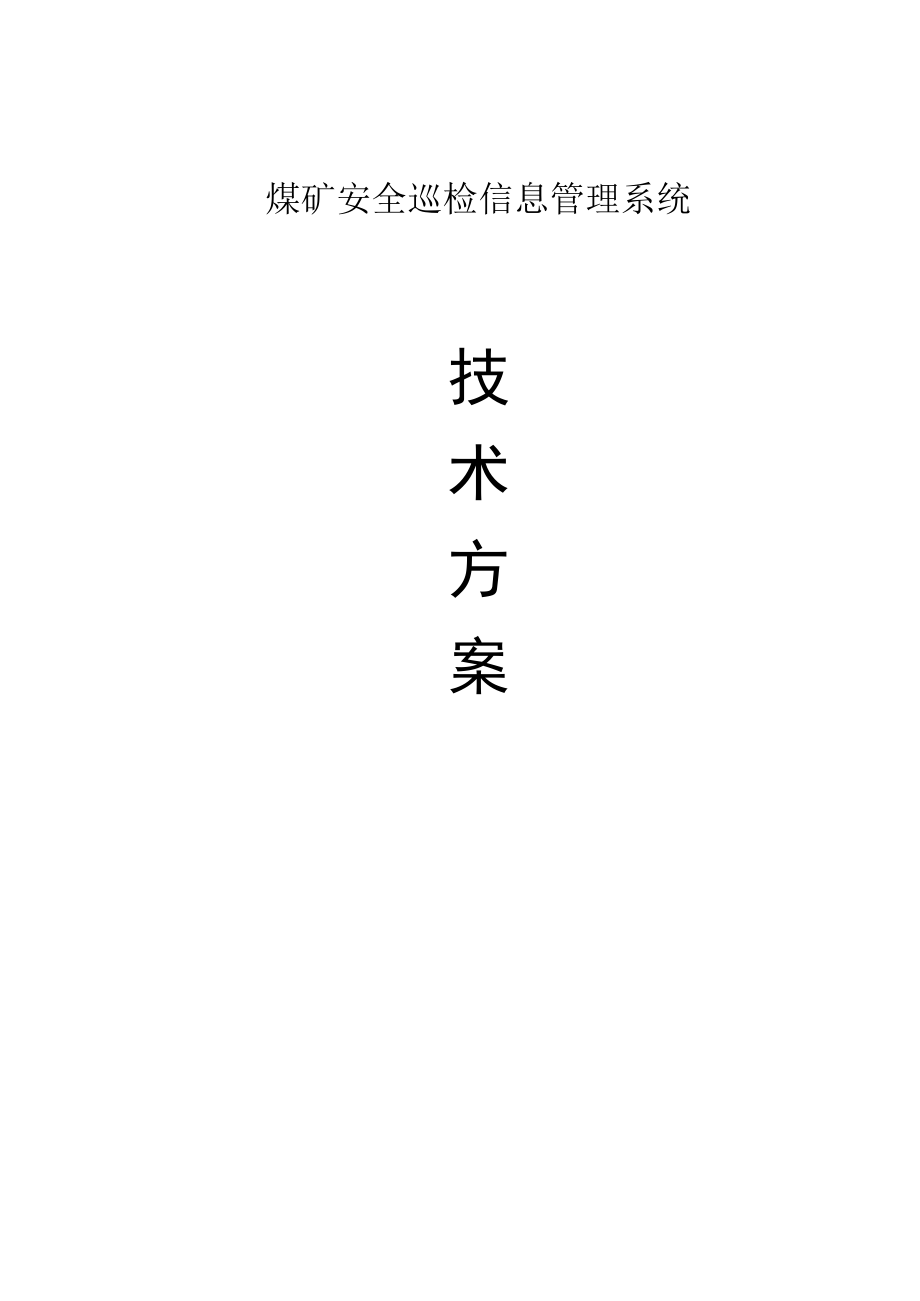

1、煤矿安全巡检信息管理系统技术方案1.系统概述21. 1系统设计目的22. 3通讯器83.系统配置113. 1信息钮113. 2巡检器113. 3通讯器123. 4巡检信息管理系统软件123. 5管理中心124. 1安装135. 2售后服务13附：信息钮在水泥部件上安装、固定的方法1 .系统概述1. 1系统设计目的长期以来，中国煤矿业事故不断，事故主要包括瓦斯爆炸、塌方、渗水。究其原因主要是人员疏忽，没有严格按照规定进行必要的安全检查，导致不能及时发现、处理安全隐患，以至造成严重后果。这是因为没有一套科学的管理方法进行监督管理造成的，尤其在个人承包企业，煤矿事故有不断升高的趋势。为加强矿井瓦斯检

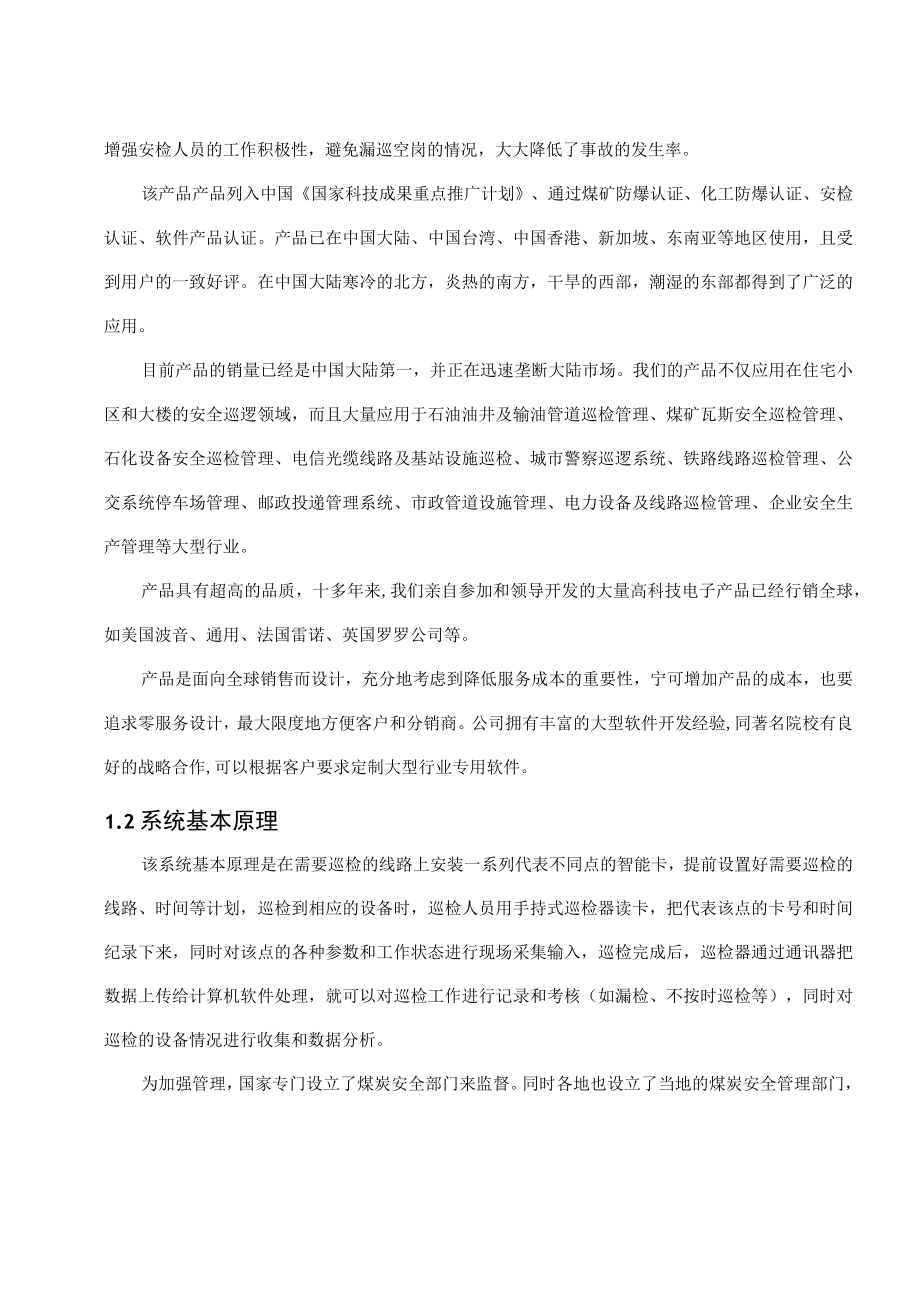

2、测和安全检查的管理，增强矿井瓦斯安检员等特种作业人员的工作责任心，杜绝瓦斯检查、安全检查空班漏检的情况，及时发现瓦斯、顶板等各类隐患，国家已经强制性地对煤矿企业采取了一些措施，如：安装煤矿瓦斯监控系统，必要的安防设备，为有效避免事故的发生起到了重要的作用。瓦斯监控由于安装的地点有限，灵敏度受到很多环境因素的影响，因此人员的巡检也是必须的，北京蓝卡公司开发的煤矿安全巡检管理系统是对安检人员进行监督管理的有效手段，能够增强安检人员的工作积极性，避免漏巡空岗的情况，大大降低了事故的发生率。该产品产品列入中国国家科技成果重点推广计划、通过煤矿防爆认证、化工防爆认证、安检认证、软件产品认证。产品已在中国
3、大陆、中国台湾、中国香港、新加坡、东南亚等地区使用，且受到用户的一致好评。在中国大陆寒冷的北方，炎热的南方，干旱的西部，潮湿的东部都得到了广泛的应用。目前产品的销量已经是中国大陆第一，并正在迅速垄断大陆市场。我们的产品不仅应用在住宅小区和大楼的安全巡逻领域，而且大量应用于石油油井及输油管道巡检管理、煤矿瓦斯安全巡检管理、石化设备安全巡检管理、电信光缆线路及基站设施巡检、城市警察巡逻系统、铁路线路巡检管理、公交系统停车场管理、邮政投递管理系统、市政管道设施管理、电力设备及线路巡检管理、企业安全生产管理等大型行业。产品具有超高的品质，十多年来,我们亲自参加和领导开发的大量高科技电子产品已经行销全球
4、，如美国波音、通用、法国雷诺、英国罗罗公司等。产品是面向全球销售而设计，充分地考虑到降低服务成本的重要性，宁可增加产品的成本，也要追求零服务设计，最大限度地方便客户和分销商。公司拥有丰富的大型软件开发经验,同著名院校有良好的战略合作,可以根据客户要求定制大型行业专用软件。1.2系统基本原理该系统基本原理是在需要巡检的线路上安装一系列代表不同点的智能卡，提前设置好需要巡检的线路、时间等计划，巡检到相应的设备时，巡检人员用手持式巡检器读卡，把代表该点的卡号和时间纪录下来，同时对该点的各种参数和工作状态进行现场采集输入，巡检完成后，巡检器通过通讯器把数据上传给计算机软件处理，就可以对巡检工作进行记录
5、和考核（如漏检、不按时巡检等），同时对巡检的设备情况进行收集和数据分析。为加强管理，国家专门设立了煤炭安全部门来监督。同时各地也设立了当地的煤炭安全管理部门，对煤炭行业进行有效的分级管理。这样安全检查管理系统也必须实现相应的网络化管理。例如将数据从最底层，一层一层的上传给最高部门、最高领导。最高部门、最高领导在办公室就可以对下级的安全检查工作进行考察。我们针对煤炭行业专门开发了网络版安全检查软件，同时我们已开始在煤炭行业中使用并得到好评。这样不仅大大提高了效率，而且减少了事故隐患。在很大程度上保护了国家财产，对于矿井工作者来说有了安全保障。对于煤炭管理部门领导来说应该是做了一件功德无量的好事。
6、1. 3系统设计特点（1）由于煤矿是易燃易爆的危险行业，因此要求巡检产品必须是感应式的，这样才能有效的防止检查点的丢失和人为破坏，以免带来新的安全隐患。该产品是感应式巡检器中最好的，其抗摔性、防水性、超低功耗等性能处于国际领先水平，通过国家的各项专业认证，产品已出口很多国家和地区，列入国家科技成果重点推广计划。系统中巡检器造型设计美观实用，操作方便。大容量可存储，且数据不会因为断电而丢失（FlaSh存储），可长期保存十年以上。每次与主机进行数据传输时，其内部时钟都会被自动校正。采用锂离子电池。独具防水抗摔功能（采用美国军工级芯片），稳定、可靠、耐用。（2）通讯器分特制型和远程型，特制型具有US
7、B接口和RS232串行口，可与计算机直接连接,内置节能芯片。远程型具有内置高性能微处理器、内置MODEM、大容量存储器、全自动拨号电路，有远程核查功能，可以通过电话MOdem或局域网将各基层单位的巡检情况自动上传，方便各级领导核查，同时方便远程服务。（3）数据高度安全。无论数据还是程序都严格加密，无法更改。系统中巡检器、通讯器以及计算机管理系统，充分体现了保证数据高可靠的读取、传输和存储的设计思想，不会漏读、误读，更不会丢失数据，特别是在各种恶劣环境下，如震动、水中、断电，都不会造成数据的丢失。（4）产品不仅技术领先，而且软硬件产品经过国内外用户长期使用，质量稳定，成熟、可靠。在石油、电信、公
8、交、公安、铁路、煤矿、邮政、安防等行业，得到了广泛的应用。用户非常满意，销量雄居国内第一。2.系统组成网络版煤矿巡检管理系统示意图图32.1信息钮信息钮内核采用进口非接触EMID卡芯片，感应距离为50mn60mm;无需电源；内置具有唯一性的16位十六进制代码；外加硬塑壳，内灌进口胶，抗冲击、防浸水；可在-40-80的温度范围内使用。在安装时只需固定在仪器设备上，或埋在水泥内。感应型信息钮配合感应型巡检器使用。如图2。另有特制卡安装简便，容易识别。它的主要特性包括：安装简便，可用绳带捆在管道或柱子上，或以钉子或螺钉挂在墙面上。具有颜色明亮，容易识别；可由客户需求改造；板上可印刷的文字及图形；支持
9、定制背景及文字与图形的颜色及板卡的形状。尺寸：130x80x7Inm或定制。2. 2巡检器1 .主要技术指标屏幕：112x64点阵，7x4汉字，背光使用条件：环境温度-20、+70；相对湿度90%外观：长112mm,宽48mm,厚24mm重量：16Og电池：使用3.6V900mAh充电锂离子电池信息存储量：加（可根据需求增加），掉电不丢失2 .使用说明把巡检器的读取感应部位靠近感应型信息钮，然后按下巡检器的读取键，若信息读取成功,工作指示灯会闪亮一下，同时蜂鸣器发出一声“嘀”音提示。然后通过按键录入仪表设备参数。如图32.3通讯器无线通讯座通讯座为巡检器与计算机之间通信的桥梁，该产品通过无线感
10、应方式收取巡检器储存的信息，并同时将其由USB线上传至计算机，为巡检软件提供原始数据。技术性能无线通讯座图4外观：长159mm,宽79mm,厚33mm传输：提供RFlD无线传输方式，让巡检器设计达到完全无接口，防止破坏。与计算机采用USB接口通信。高通讯速度，每秒可传14条纪录。指示：4个LED指示灯，助于识别数据传输状态。工作环境温度：-10-+45电路组成：USB通信电路、巡检器识别电路及工作指示电路等。如图42.4远程通信座远程无线通讯座有电话线路接口，内置Mc）DEM,可自动拨号。在偏远的地方通过电话线将数据传到远程主机，由总部进行核查。在没有图5电话线的地方，也可以将数据传到通讯座存
11、储起来，待有电话线路的时候一起上传。也可将BS4000直接由USB线连接到计算机，直接上传所储存的信息。若通信因故中断，可保证数据不会丢失，并自动重复尝试通信直至成功。无键式操作，通过指示灯显示工作进程；配合BP-2002系列巡检器使用。如图5另外，也可选用远程无线通讯座（手机网络），在没有电话网络时，利用手机无线网络实现数据的上传，更加方便。如图6。技术性能：I远程无线通讯座通讯速度：工业级2.4K。工作环境温度：10一+45C图6信息存储：可大容量储存数据，掉电时确保数据不丢失。电路组成：专用CPU、存储器芯片、拨号电路、MODEM通信电路、USB通信电路、巡检器识别电路及工作指示电路等。
12、2.5系统管理软件2.5.1系统要求服务器要求：本系统采用MiCrOSOftSQLSerVCr数据库，同时采用多层次、分布式设计,因此要求中心数据服务器配置不低于以下参数：CPU:：主频3GHz以上硬盘：120G以上双硬盘内存：2G网卡：10/100自适应数据库：MicrosoftSQLServer7.0以上2.5.2系统特点系统数据库设计采用多层次、分布式的设计理念，便于多级多区域管理，各客户端即可独立管理，也可统一管理。数据库采用国际流行MSSQLServer,数据容量大、安全性高、管理方便。管理架构为树状结构，具有无限扩充的特点。基础信息设置方便快捷。数据采集自动化程度高、采集方式灵活，
13、可以使用本地USB口、远程通讯座（电话线）及网络传输等多种方式。报表形式多种多样，包括各种计划表、明细表、汇总表及图形化的报表。报表种类齐全，有人员明细、巡检点明细、参数明细、异常情况明细、故障明细、人员汇总、线路汇总、单位汇总、参数汇总等。2. 5.3管理架构单位、部门、线路都采用树状结构，可以无限扩展，适用于不同行业、不同系统、不同规模的单位的多级管理模式；巡检器采用落实到人的管理方式，责任明确；，刷卡后自动对应仪器设备位置，显示对应参数列表，采用汉字型巡检器可以把故障参数值采集回来。操作员采用分级管理，管理员、超级用户和一般用户有不同的操作权限。3. 5.4功能介绍基础信息 系统设置设置
14、软件正式使用日期、财务月、用户代号、用户名称等信息。正式使用日期可以屏蔽此前的测试数据，财务月可以适应不同单位的不同月报起止日期。 线路管理一条线路包含若干个巡检点。 巡检点卡确定每条线路所包含的巡检点的信息，如名称、卡号、位置、类型等。 维护单位每个维护单位都可以是一个独立的管理个体，由中心来统一管理，它有自己管辖范围内的中继段，部门、人员、巡检器、事件卡等，可以独立输出自己单位的报表。 部门人员管理设置维护单位下的部门和人员信息。 巡检器管理把巡检器和人对应起来，责任到人。 故障事件卡设置卡和事件之间的对应关系。 读卡信息读取卡的基本信息。工作计划 计划制定制定巡检计划，规定某个巡检员在什
