1、煤矿采区设计说明1水泵房尺寸1.1水泵房的长度与其内部布置的设备型号、数量及有关间隙有关。L=nb+a（n+）（96）式中L水泵房长度，m；n水泵台数，台；b水泵及电动机的基础总长度，m；fl各基础之间的距离，可取1.52m,最外侧基础墙应适当加大到2.53倍。1.2 宽度水泵房的宽度由泵房基础宽度与水泵基础与墙间距离之和构成。B=Bi+B2+Bi（97）式中B水泵房宽度，m；Bl水泵房基础宽度，m；B2吸水井T则水泵基础至墙的距离，一般为0.81m；B3有轨道T则水泵基础至墙的距离，一般为1.52m。1.3 房高度水泵房的高度根据水泵的外形尺寸、排水管的悬吊高度及起重梁的高度而定,净高为34

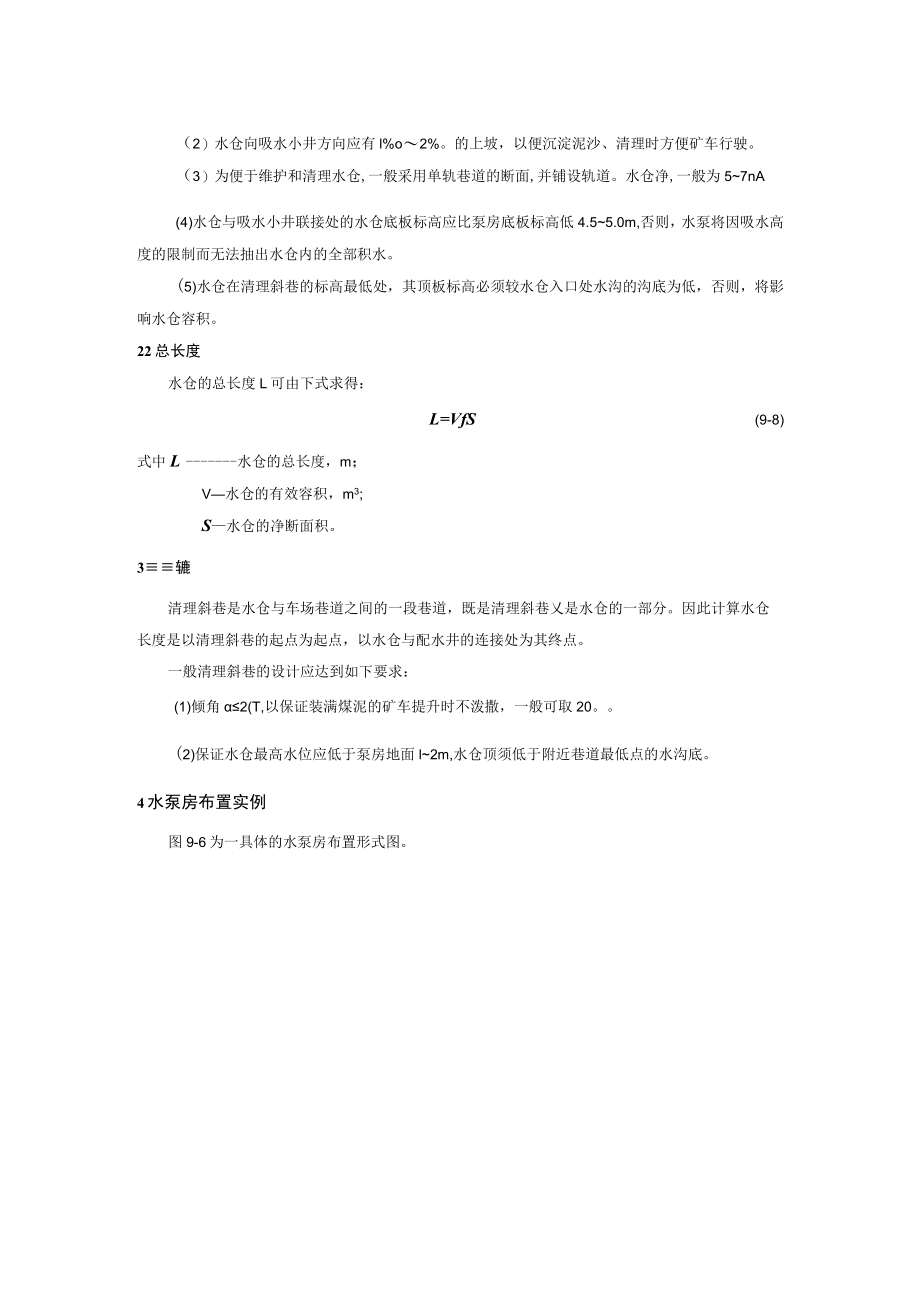

2、.5m。水泵房地面标高应高出车场轨面0.5m,并应向吸水小井设1%的下坡。13吸水小井吸水小井有两种形式。一种是设两个独立的吸水小井，一种是设配水巷。吸水小井的，形状可采用方形或圆形，深度一般为4.05.5m。有独立吸水小井的水仓不需砌值，不需设闸门，施工简单方便。2水仓一般由两个断面相同、间隔1520m的巷道组成，其中一条正常使用，另一条用于清理或维护。2.1 水仓设计要求（1）水仓的有效容量应能容纳4h的采区正常涌水量。（2）水仓向吸水小井方向应有l%o2%。的上坡，以便沉淀泥沙、清理时方便矿车行驶。（3）为便于维护和清理水仓,一般采用单轨巷道的断面,并铺设轨道。水仓净,一般为57nA(4

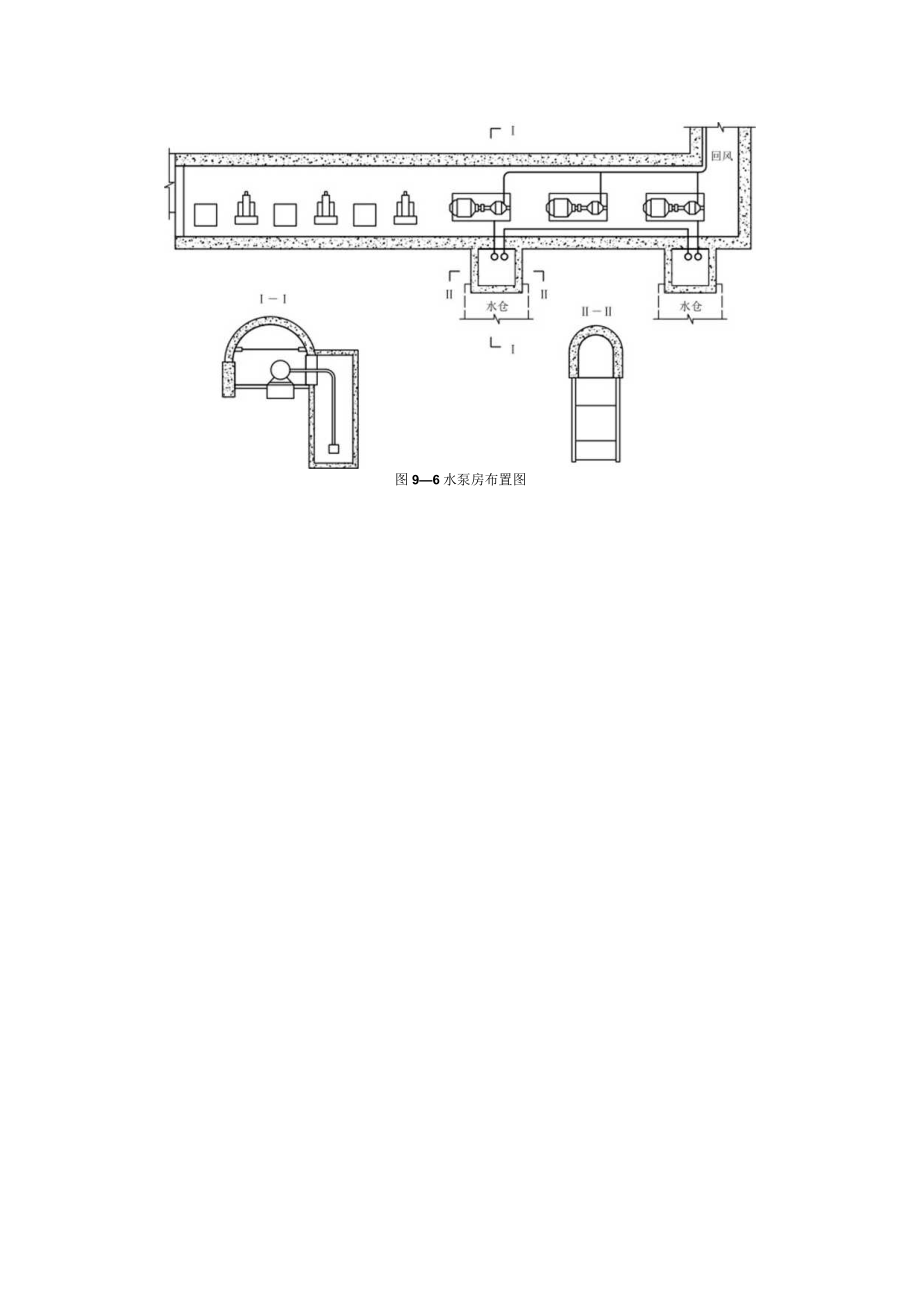

3、)水仓与吸水小井联接处的水仓底板标高应比泵房底板标高低4.55.0m,否则，水泵将因吸水高度的限制而无法抽出水仓内的全部积水。(5)水仓在清理斜巷的标高最低处，其顶板标高必须较水仓入口处水沟的沟底为低，否则，将影响水仓容积。22总长度水仓的总长度L可由下式求得：L=VfS(9-8)式中L水仓的总长度，m；V水仓的有效容积，m3;S水仓的净断面积。3辘清理斜巷是水仓与车场巷道之间的一段巷道，既是清理斜巷乂是水仓的一部分。因此计算水仓长度是以清理斜巷的起点为起点，以水仓与配水井的连接处为其终点。一般清理斜巷的设计应达到如下要求：(1)倾角2(T,以保证装满煤泥的矿车提升时不泼撒，一般可取20。(2)保证水仓最高水位应低于泵房地面l2m,水仓顶须低于附近巷道最低点的水沟底。4水泵房布置实例图9-6为一具体的水泵房布置形式图。图96水泵房布置图
