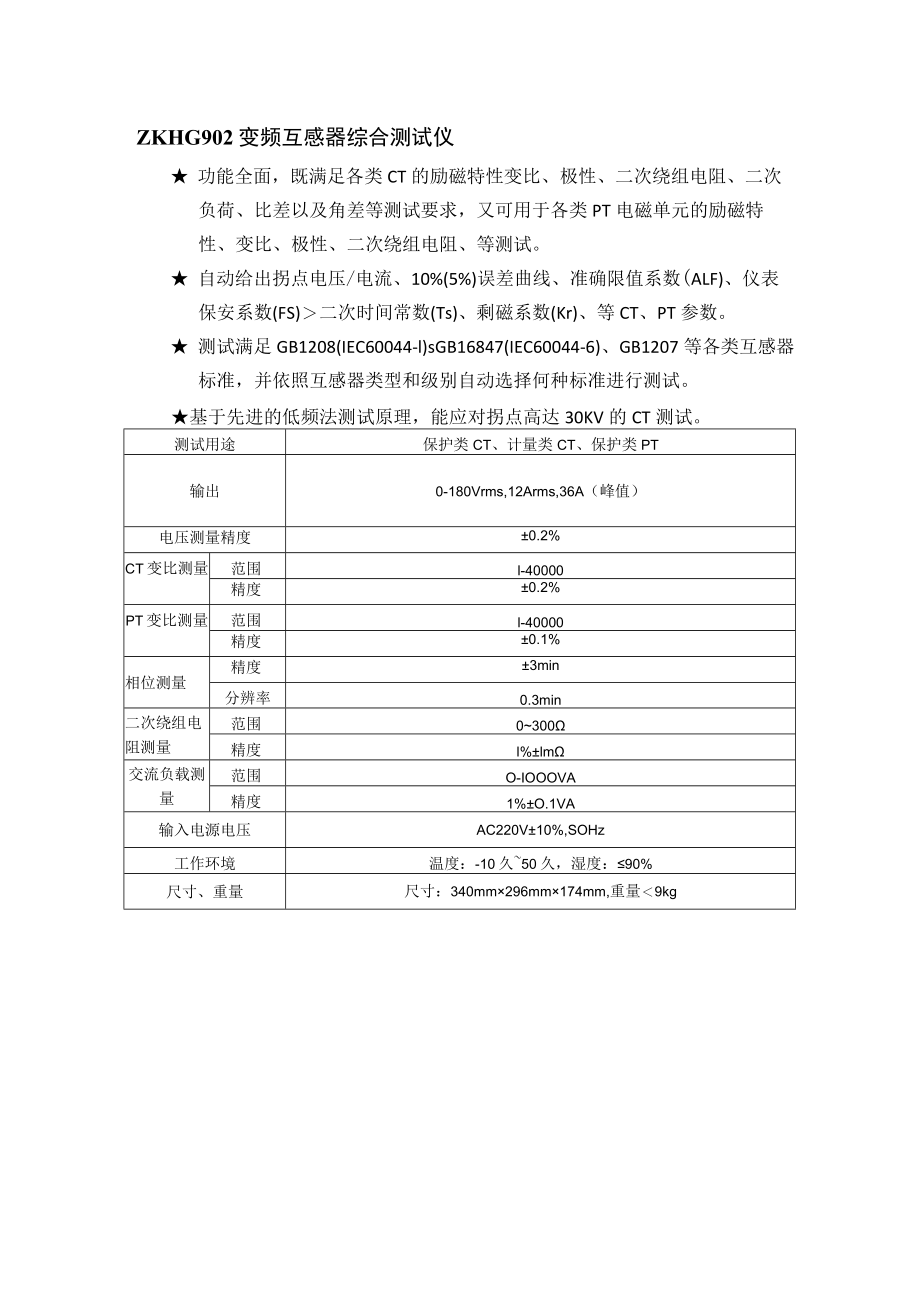

ZKHG902变频互感器综合测试仪 功能全面,既满足各类CT的励磁特性变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、等测试。 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)二次时间常数(Ts)、剩磁系数(Kr)、等CT、PT参数。 测试满足GB1208(IEC60044-l)sGB16847(IEC60044-6)、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。测试用途保护类CT、计量类CT、保护类PT输出0-180Vrms,12Arms,36A(峰值)电压测量精度0.2%CT变比测量范围l-40000精度0.2%PT变比测量范围l-40000精度0.1%相位测量精度3min分辨率0.3min二次绕组电阻测量范围0300精度l%lm交流负载测量范围O-IOOOVA精度1%O.1VA输入电源电压AC220V10%,SOHz工作环境温度:-10久50久,湿度:90%尺寸、重量尺寸:340mm296mm174mm,重量9kg
