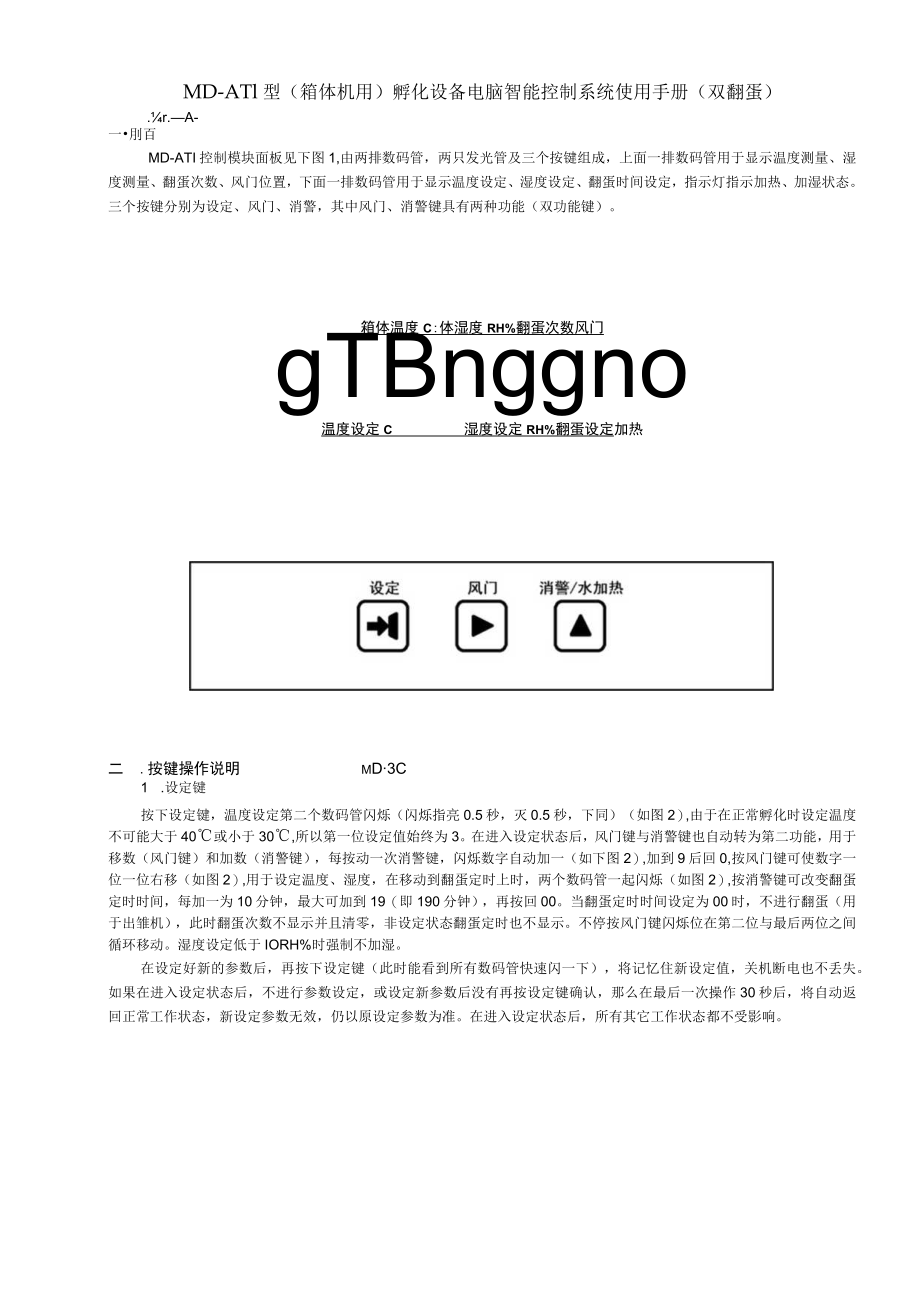

1、MD-ATl型（箱体机用）孵化设备电脑智能控制系统使用手册（双翻蛋）.r.A-一刖百MD-ATI控制模块面板见下图1,由两排数码管，两只发光管及三个按键组成，上面一排数码管用于显示温度测量、湿度测量、翻蛋次数、风门位置，下面一排数码管用于显示温度设定、湿度设定、翻蛋时间设定，指示灯指示加热、加湿状态。三个按键分别为设定、风门、消警，其中风门、消警键具有两种功能（双功能键）。箱体温度C:体湿度RH%翻蛋次数风门gTBnggno温度设定C湿度设定RH%翻蛋设定加热二 .按键操作说明mD3C1 .设定键按下设定键，温度设定第二个数码管闪烁（闪烁指亮0.5秒，灭0.5秒，下同）（如图2）,由于在正常孵
2、化时设定温度不可能大于40或小于30,所以第一位设定值始终为3。在进入设定状态后，风门键与消警键也自动转为第二功能，用于移数（风门键）和加数（消警键），每按动一次消警键，闪烁数字自动加一（如下图2）,加到9后回0,按风门键可使数字一位一位右移（如图2）,用于设定温度、湿度，在移动到翻蛋定时上时，两个数码管一起闪烁（如图2）,按消警键可改变翻蛋定时时间，每加一为10分钟，最大可加到19（即190分钟），再按回00。当翻蛋定时时间设定为00时，不进行翻蛋（用于出雏机），此时翻蛋次数不显示并且清零，非设定状态翻蛋定时也不显示。不停按风门键闪烁位在第二位与最后两位之间循环移动。湿度设定低于IORH%时

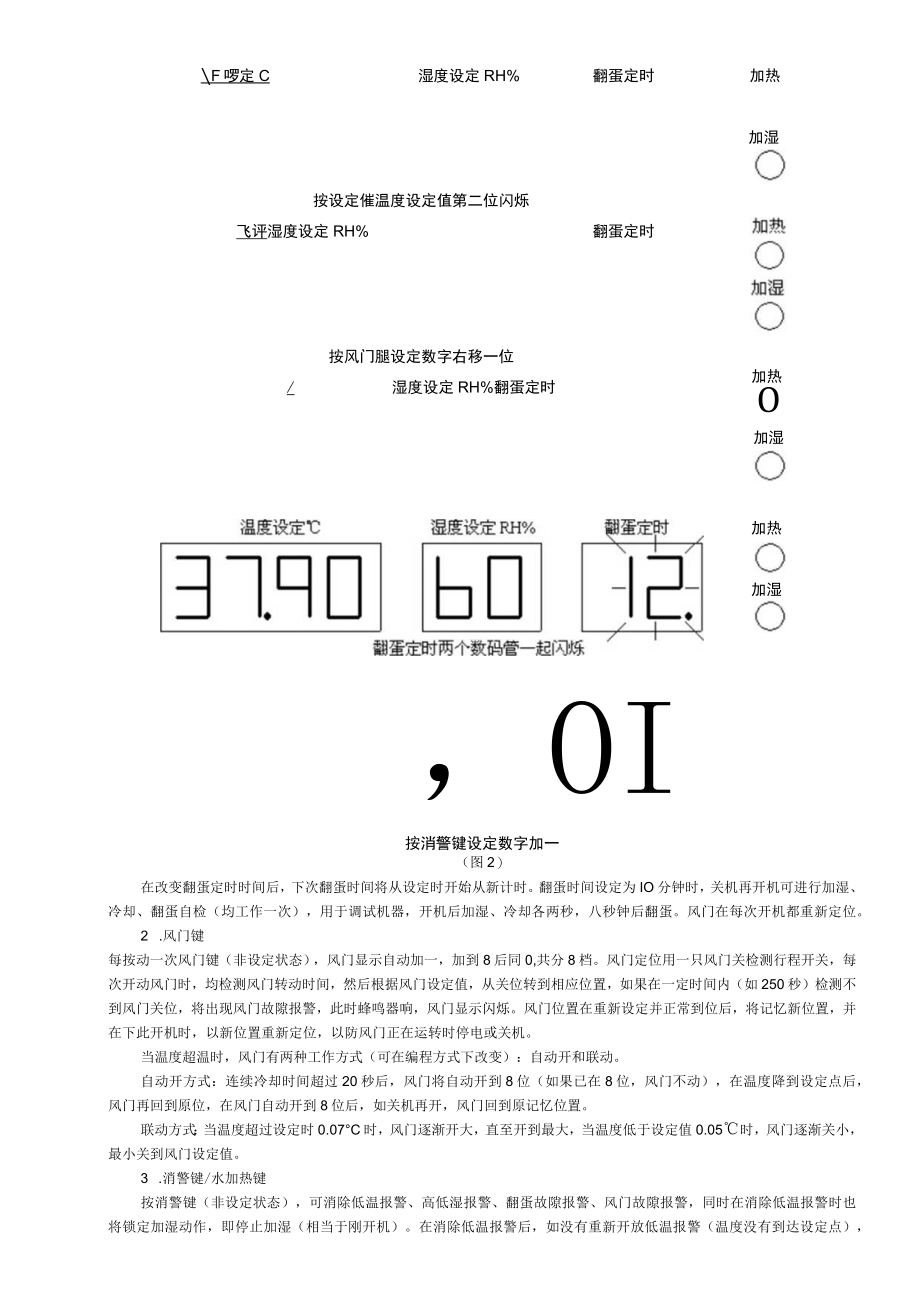

3、强制不加湿。在设定好新的参数后，再按下设定键（此时能看到所有数码管快速闪一下），将记忆住新设定值，关机断电也不丢失。如果在进入设定状态后，不进行参数设定，或设定新参数后没有再按设定键确认，那么在最后一次操作30秒后，将自动返回正常工作状态，新设定参数无效，仍以原设定参数为准。在进入设定状态后，所有其它工作状态都不受影响。加热加湿加热O 加湿加热加湿F啰定C湿度设定RH%翻蛋定时按设定催温度设定值第二位闪烁飞评湿度设定RH%翻蛋定时按风门腿设定数字右移一位/湿度设定RH%翻蛋定时，OI按消警键设定数字加一（图2）在改变翻蛋定时时间后，下次翻蛋时间将从设定时开始从新计时。翻蛋时间设定为IO分钟时，
4、关机再开机可进行加湿、冷却、翻蛋自检（均工作一次），用于调试机器，开机后加湿、冷却各两秒，八秒钟后翻蛋。风门在每次开机都重新定位。2 .风门键每按动一次风门键（非设定状态），风门显示自动加一，加到8后同0,共分8档。风门定位用一只风门关检测行程开关，每次开动风门时，均检测风门转动时间，然后根据风门设定值，从关位转到相应位置，如果在一定时间内（如250秒）检测不到风门关位，将出现风门故隙报警，此时蜂鸣器响，风门显示闪烁。风门位置在重新设定并正常到位后，将记忆新位置，并在下此开机时，以新位置重新定位，以防风门正在运转时停电或关机。当温度超温时，风门有两种工作方式（可在编程方式下改变）：自动开和联动
5、。自动开方式：连续冷却时间超过20秒后，风门将自动开到8位（如果已在8位，风门不动），在温度降到设定点后，风门再回到原位，在风门自动开到8位后，如关机再开，风门回到原记忆位置。联动方式：当温度超过设定时0.07C时，风门逐渐开大，直至开到最大，当温度低于设定值0.05时，风门逐渐关小，最小关到风门设定值。3 .消警键/水加热键按消警键（非设定状态），可消除低温报警、高低湿报警、翻蛋故隙报警、风门故隙报警，同时在消除低温报警时也将锁定加湿动作，即停止加湿（相当于刚开机）。在消除低温报警后，如没有重新开放低温报警（温度没有到达设定点），高低湿即使达到报警点也不报警，在开放低温报警后，高低湿如达到报

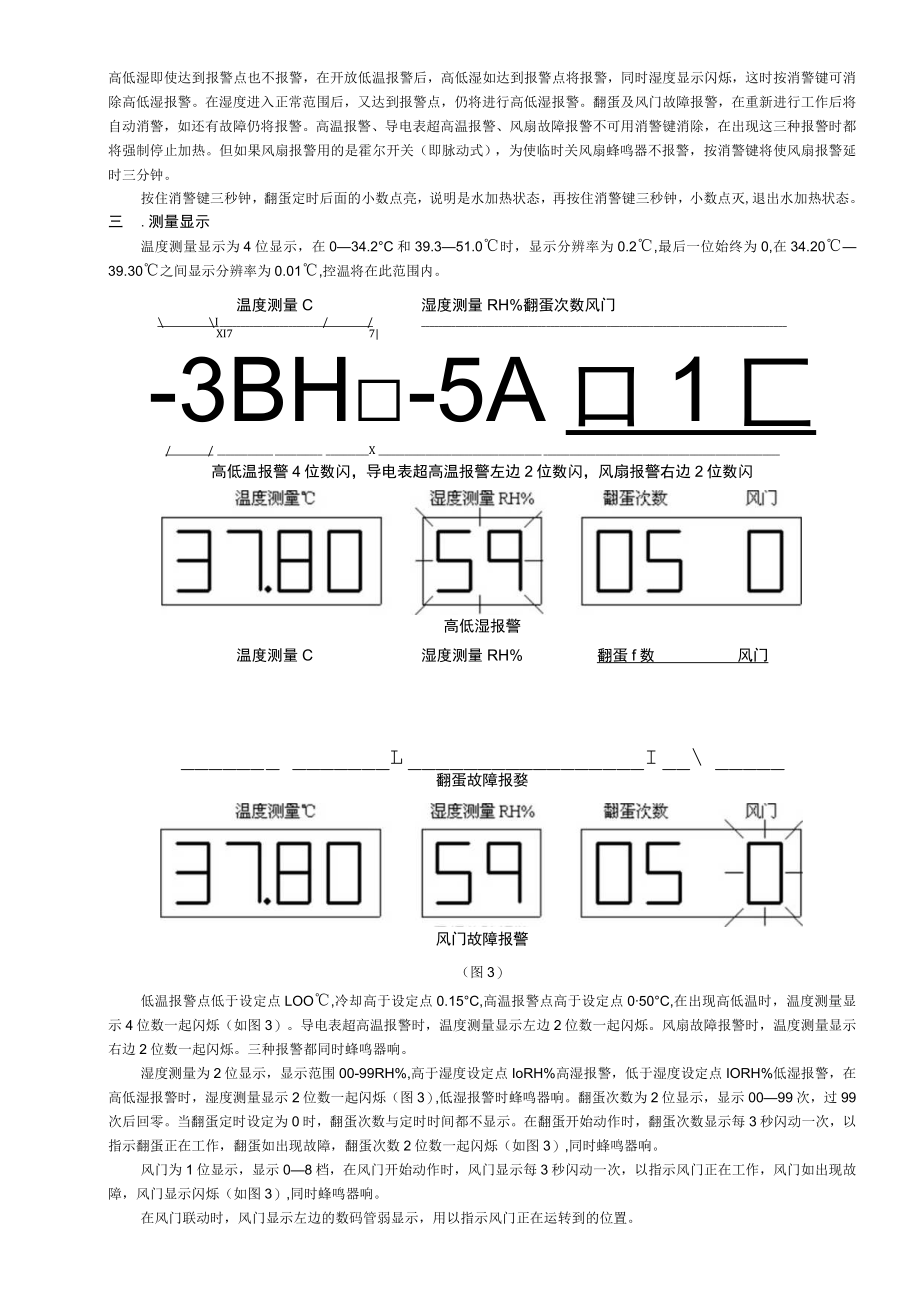

6、警点将报警，同时湿度显示闪烁，这时按消警键可消除高低湿报警。在湿度进入正常范围后，又达到报警点，仍将进行高低湿报警。翻蛋及风门故障报警，在重新进行工作后将自动消警，如还有故障仍将报警。高温报警、导电表超高温报警、风扇故障报警不可用消警键消除，在出现这三种报警时都将强制停止加热。但如果风扇报警用的是霍尔开关（即脉动式），为使临时关风扇蜂鸣器不报警，按消警键将使风扇报警延时三分钟。按住消警键三秒钟，翻蛋定时后面的小数点亮，说明是水加热状态，再按住消警键三秒钟，小数点灭,退出水加热状态。三 .测量显示温度测量显示为4位显示，在034.2C和39.351.0时，显示分辨率为0.2,最后一位始终为0,在
7、34.2039.30之间显示分辨率为0.01,控温将在此范围内。温度测量C湿度测量RH%翻蛋次数风门I/XI77|-3BH-5A口1匚/_X高低温报警4位数闪，导电表超高温报警左边2位数闪，风扇报警右边2位数闪高低湿报警温度测量C湿度测量RH%翻蛋f数风门LI翻蛋故障报婺风门故障报警（图3）低温报警点低于设定点LOO,冷却高于设定点0.15C,高温报警点高于设定点050C,在出现高低温时，温度测量显示4位数一起闪烁（如图3）。导电表超高温报警时，温度测量显示左边2位数一起闪烁。风扇故障报警时，温度测量显示右边2位数一起闪烁。三种报警都同时蜂鸣器响。湿度测量为2位显示，显示范围00-99RH%,
8、高于湿度设定点IoRH%高湿报警，低于湿度设定点IORH%低湿报警，在高低湿报警时，湿度测量显示2位数一起闪烁（图3）,低湿报警时蜂鸣器响。翻蛋次数为2位显示，显示0099次，过99次后回零。当翻蛋定时设定为0时，翻蛋次数与定时时间都不显示。在翻蛋开始动作时，翻蛋次数显示每3秒闪动一次，以指示翻蛋正在工作，翻蛋如出现故障，翻蛋次数2位数一起闪烁（如图3）,同时蜂鸣器响。风门为1位显示，显示08档，在风门开始动作时，风门显示每3秒闪动一次，以指示风门正在工作，风门如出现故障，风门显示闪烁（如图3）,同时蜂鸣器响。在风门联动时，风门显示左边的数码管弱显示，用以指示风门正在运转到的位置。四.工作过程
9、在开机后，一般情况温度均远低于设定值，这时低温报警并不工作，高低湿也不报警，加湿也不工作，风门则按设定值大小重新定位。打开风扇开关，开始加热，当加热到低于设定点1.00C（低温报警点）时，加湿开放，如湿度不够即开始加湿，温度即使又低于设定点1.00C以上，加湿仍将工作。当加热到脉宽调制点以后，低温，高低湿报警将开放，此时温度降到低温报警点，或湿度达到高低湿报警点将进行报警（数码管闪烁或蜂鸣器响）,在进行脉宽调制加热时，从开始调制到完全不加热，温度范围为0.1加湿采用间歇工作方式，在湿度低于设定点3%RH以下时，连续加湿，湿度达到低于设定点3%RH以内时，开始进行间歇加湿，加湿2秒，停20秒，达
10、到设定值后停止加湿。当湿度设定低于10%RH以下时，无论测量为何值均强制停止加湿。加热信号输出分为电加热与水加热两种状态，当水加热状态（水加热设定见消警键/水加热键），在工作过程中如水温不够或其它原因导致温度下降到低于设定点0.2C时，电加热自动打开，进行辅助加热（通断式加热）。如果设定为温湿联控工作方式，在温度没有达到脉宽调制点时，加湿不工作，在达到脉宽调制点后加湿开始工作。在全加湿或间歇加湿工作时，进行全加热。17.停电报警地18.停电报警19.空20.空21.水力口热12V接固态+端22.空23.交流IlV24.交流IIV正常接线图0z126芯电缆插座1.K12V地2.K+12V风扇接触
11、器5 .蜂鸣器6 .风门检测关7.风扇开关+8.风扇报警9.冷却10.空11 .翻蛋12 .加湿13 .水加热3.加热固态-4.导电表14 .风门电机反转（关）（去加热）15 .风门电机正转（大）,16 .220V注:不使用推拉和自动风门时，由风门反转继电器输出水加热信号.下图为双翻蛋接线图，17单元为0是双翻蛋，13单元为翻蛋信号输出时间（比正常翻蛋时间大5-10秒即可，万一行程开关损坏，翻蛋信号时间到也停止，也就是主板控制继电器地端，行程开关控制继电器+12v）26芯电缆插座21.右翻到位行程开关22.4翻到位坡开关23.交流IIV24.交流IlV联屈通讯口电源接口O亘000000O应急1
12、0.空11.翻蛋3.加热固态-4.导电表T5.蜂鸣器6.风门检测关7.风扇关报警8.风扇报警16.220V1.K12V地2.K+12V9.冷却12.加湿风扇接触器O13.翻蛋电机右转2短14 .翻蛋电机左转220V15 .风门正转（大）22OV双翻蛋原理.主板有两路翻蛋信号输出，如左翻蛋输出信号，左翻蛋继电器工作，电机向左转，当顶到左翻蛋行程开关时，继电器12v断开，继电器释放，翻蛋停止，下次一样，如果翻蛋停在右位，向右翻蛋将不工作。下次向左翻蛋时再工作。地YZBA+5V2.导电表报警3.蛭呜器4.风门关检测5.水加热6.风扇报警检测7.冷却8.翻蛋0OOO交流13V交流13V地+5V+9V地
13、+20V9 .加湿10 .风门反转（水力躁）11 .风门电机12.+12V湿度校准Ha温度校准OOO0温度探头T黄温度探头T红湿度探头H黑湿度探头H黄湿度探头H红MD-3C型主板图（图5）CMW).172MD-201A型主板控制树F孔尺寸（mm）（图6）MD-3C型编程方式按住风门键开机，即进入编程方式，（如图7）,下排数码管不显示，上排左边显示编程单元数，共有256个可编程单元，其中前180个单元可自由编程，右边显示此编程单元的内容。按风门键编程单元（左边显示）加一或减一或快速加，按消警键编程单元内容数（右边显示）加一或减一或快速加。（湿度测量显示框显示为1则加数，为。则减数，按住风门键或消
