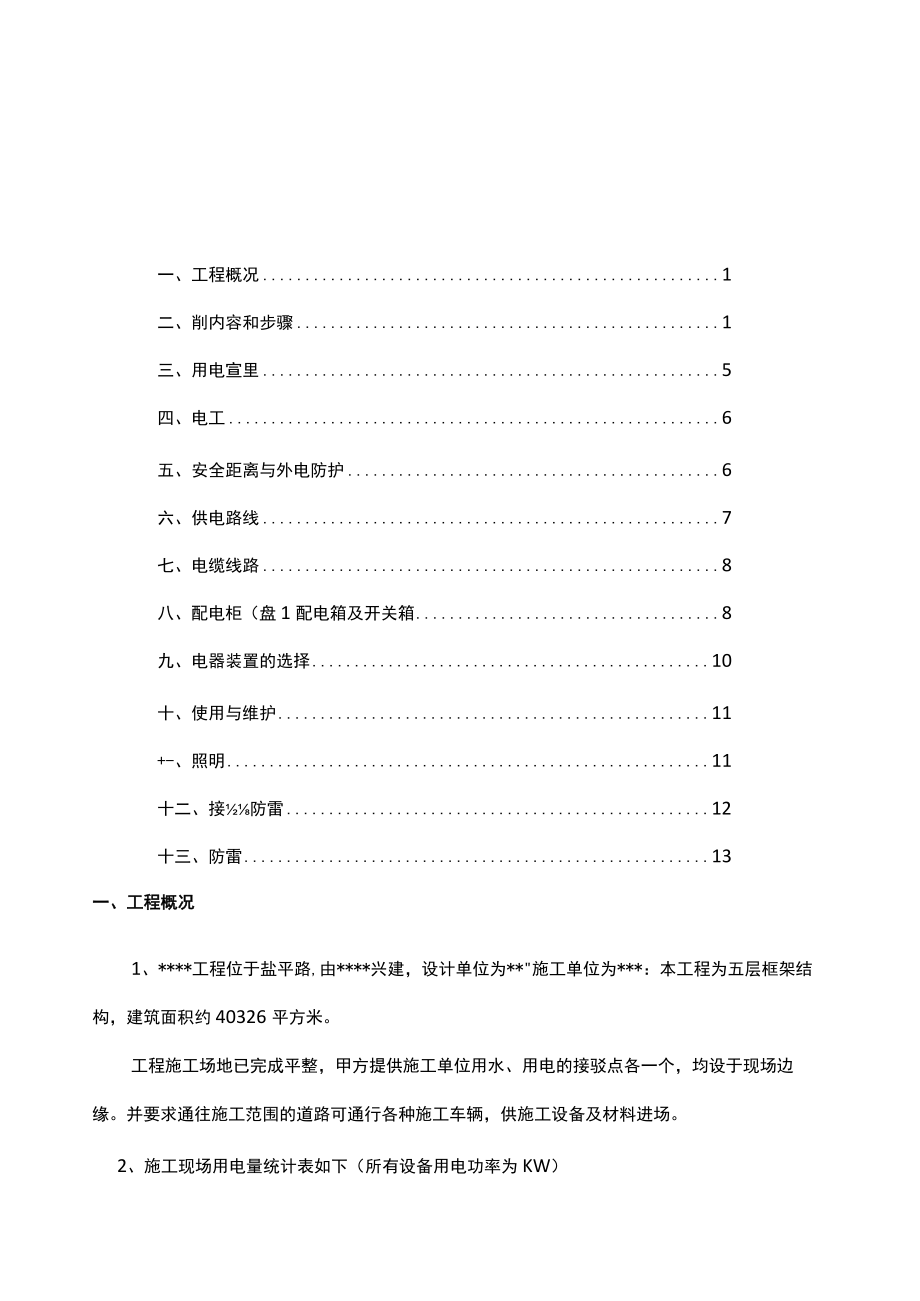

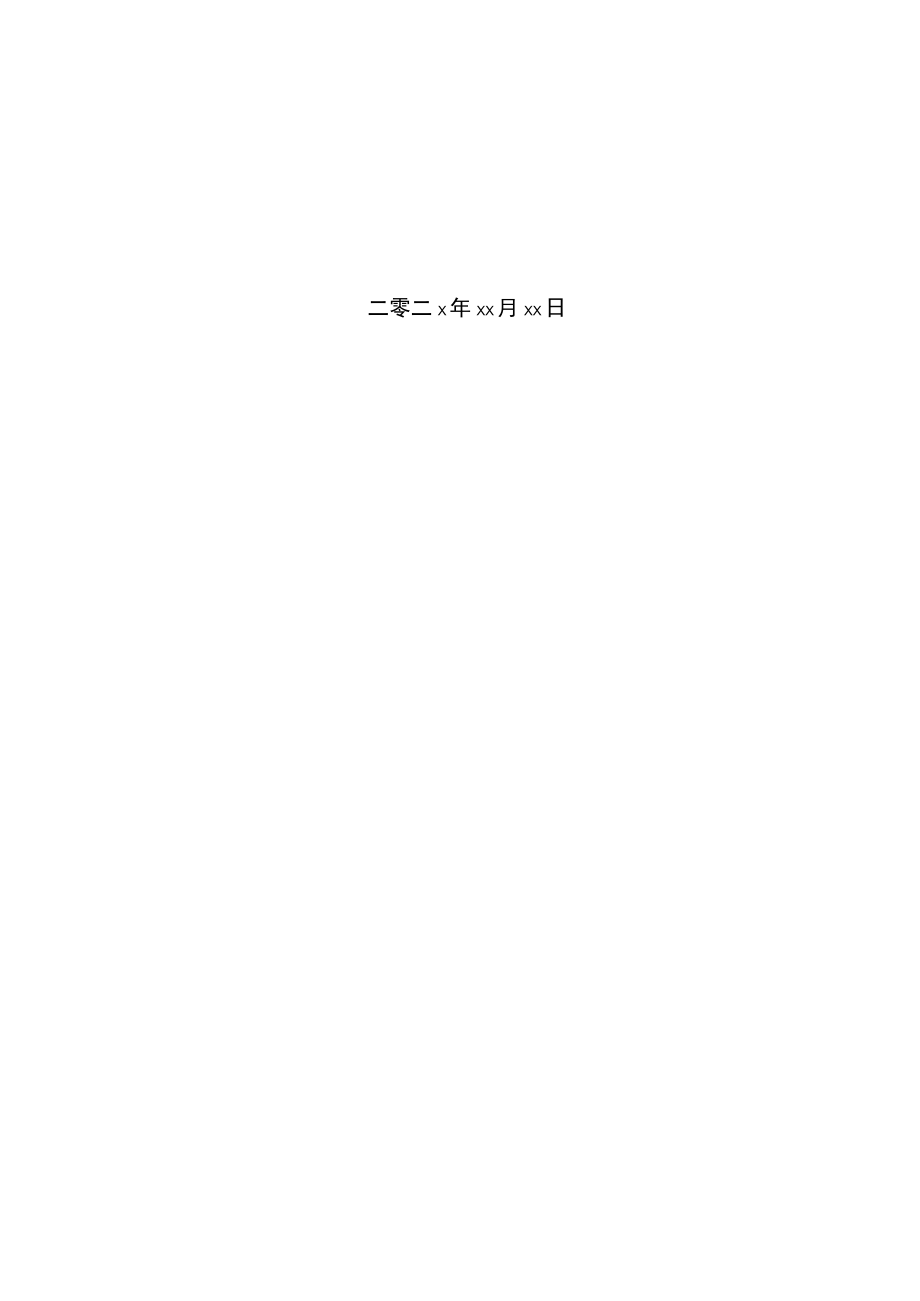

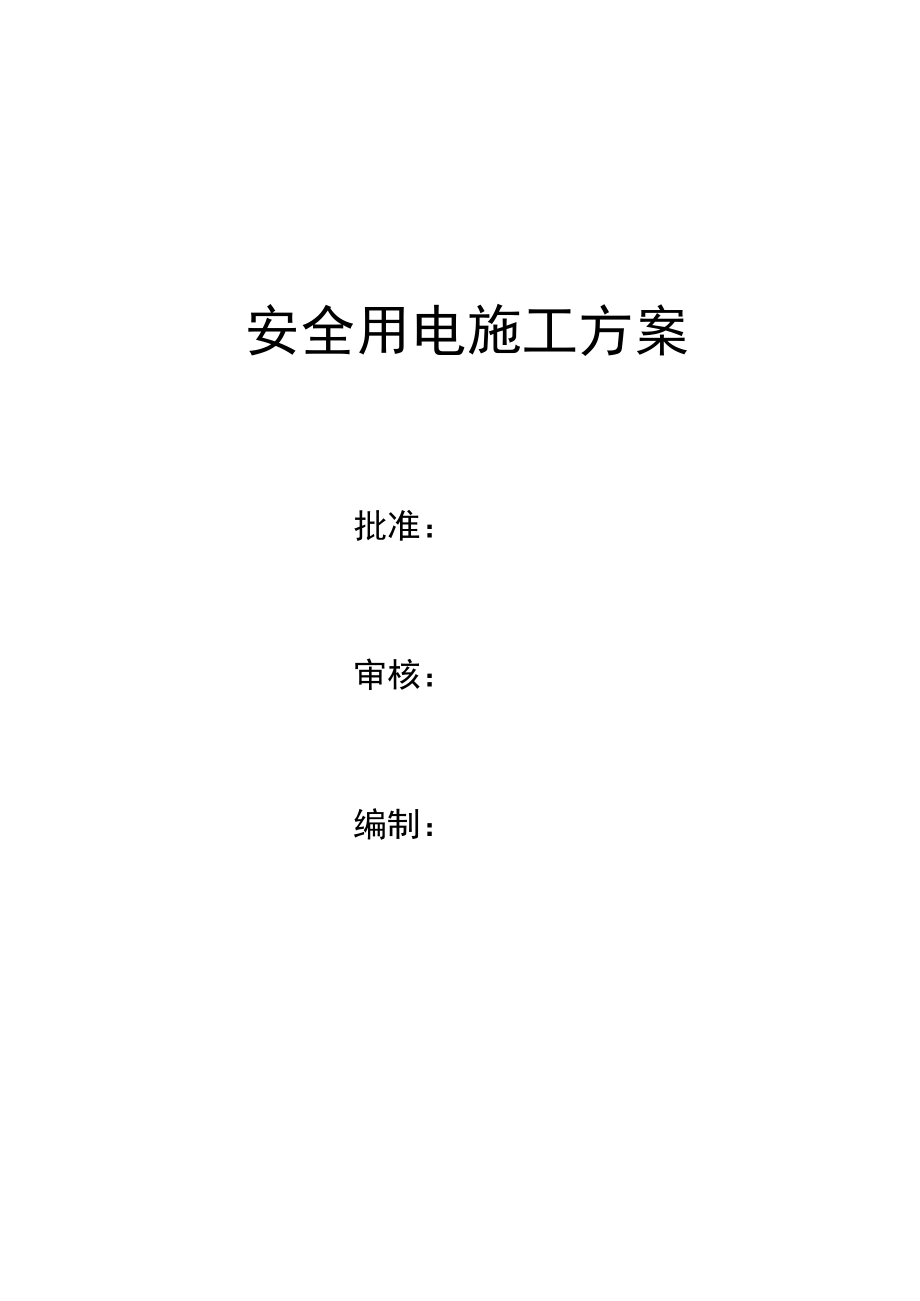

1、安全用电施工方案批准：审核：编制：二零二X年XX月XX日一、工程概况1二、削内容和步骤1三、用电宣里5四、电工6五、安全距离与外电防护6六、供电路线7七、电缆线路8八、配电柜（盘1配电箱及开关箱8九、电器装置的选择10十、使用与维护11+-、照明11十二、接防雷12十三、防雷13一、工程概况1、*工程位于盐平路,由*兴建，设计单位为*施工单位为*：本工程为五层框架结构，建筑面积约40326平方米。工程施工场地已完成平整，甲方提供施工单位用水、用电的接驳点各一个，均设于现场边缘。并要求通往施工范围的道路可通行各种施工车辆，供施工设备及材料进场。2、施工现场用电量统计表如下（所有设备用电功率为KW
2、）序g机具名称规格型号单位数量使用动力（KW/台）1塔吊QT80A台155.52潜水泵台101.13卷扬机JK1.5t台147.54锯木机台1535插入式振动机ZN50支121.16平板式振动机ZF150-50台61.17砂浆搅拌机ROOL台1238钢筋弯曲机台239钢筋切割机台2310电弧焊机台61311电渣压力焊机台23512砂轮切割机台2313洗车设备套2214照明台10I二、设计内容和步骤L现场勘察及初步设计1）施工现场范围内上、下水管道及各种埋地线路径已清除，施工现场已通水电，现场内无一、二级负荷。施工现场由供电部门设T共电总箱内有计量设备。本设计只负责总箱以下的线路、电气开关的选择
3、。2 ）根据施工现场用电设备布置情况，在场内沿围墙架设电缆，LFG至分配电箱，再由分配电箱引至各用电设备的开关箱。3 ）根据施工现场临时用电安全技术规范JGJ46-88规定，本供电系统采用TN-S（三相五线制）供电，设置二个回路。4 、确定计算负荷（第一回路）1） 钢筋机械组Kx=0.7tg=1.08cos=0.68Pel=32+23+23+27.5=33kwPjsl=KPel=0.733=23.IOkw,Qjsl=Pjsltg=23.101.08=24.95Kwar2）井架组Kx=0.7tg=1.02cos=0.7Pe2=7.56=45kwPjs2=KxPe2=0.745=31.5kw,Qj
4、si=Pjs2tg=31.51.02=32.13Kwar3）塔吊组Kx=0.7tg=1.02cos=0.7P3=55.5kwPjsl=KxPe3=O.755.5=38.85kw,Qjs3=Pjs3tg=38.851.02=39.63Kwar4）电焊组Kx=0.45tg=1.98cos=0.454将Jc=50%统一换算到JC=IO0%时额定容量Pe4=JcJcl00Pn=0.513=9.19kw2计算负荷Pjs5=KxPe5=O.459.19=4.14kw,QjS5=Pjs5tg=4.141.98=8.20Kwar5）锯木组Kx=0.7tg=0.88cos=0.75Pes=38=24kwPjs5
5、=KxPe5=O.724=l6.8kw,Qjs5=Pjs5tg=16.80.88=14.78Kwar6)砂浆机组Kx=0.7tg=1.08cos=0.68Pe6=36=18kwPjs6=KxPe6=0.718=12.6kw,Qjs6=Pjs6tg=12.61.08=13.61Kwar7)振动棒组Kx=0.7tg=1.02cos=0.7Pe6=l.l12=13.2kwPjse=KxP6=0.713.2=9.24kw,QjS6=Pjstg=9.241.02=9.42Kwar6)总的计算负荷计算、干线同期系数取Kx=0.9总的有用功率Pjs=Kx(Pjsl+Pjs2+Pjsn)=0.9(23.103
6、1.5+38.854.1416.8+12.6+9.24)=122.6kw总的无用功率Qjs=Kx(Qjsl+Qjs2+Qjsn)=0.9(24.95+32.13+39.63+8.2+14.78+13.61+9.42)=128.5Kwar总的视在功率Sjs=VPjs2+Qjs2=122.62+128.52=177.6KWA总的计算电流Jjs=Sjs3Ve=269A选用90mm2铜芯塑料线,其允许持续电流270A269A3、确定计算负荷(第二回路)1)井架组Kx=0.7tg=1.02cos=0.7Pe=7.56=45kwPjsl=KxPe2=0.745=31.5kw,Qjsl=Pjs2tg=31.
7、51.02=32.13Kwar2 )电焊组Kx=0.45tg=1.98cos=0.45上将Jc=50%统一换算到JC=IO0%时额定容量Pe2=JcJcl00Pn=0.535=24.75kw2计算负荷Pjs3=KxPe3=O.4524.75=11.14kw,Qjs2=Pjs3tg=11.141.98=22.06Kwar3 )锯木组Kx=0.7tg=0.88cos=0.75P4=37=21kwPjs4=KxPe4=0.721=14.7kw,Qjs4=Pjs4tg=14.70.88=12.94Kwar4)砂浆机组Kx=0.7tg=1.08cos=0.68Pes=36=18kwPjs5=KxPes=
8、0.718=12.6kw,QjS5=Pjs5tg=12.61.08=13.61Kwar5)振动棒组Kx=0.7tg=1.02cos=0.7Pe6=l.l6=6.6kwPjs=KxP6=0.76.6=4.62kw,Qjse=Pjsetg=4.621.02=4.71Kwar6)总的计算负荷计算、干线同期系数取Kx=0.9总的有用功率Pjs=Kx(Pjsl+Pjs2+Pjsn)=0.9(31.524.75+14.7+12.6+4.62)=88.17kw总的无用功率Qjs=Kx(Qjsl+Qjs2+Qjsn)=0.9（32.13+22.0612.9413.61+4.71）=85.45Kwar总的视在功
9、率Sjs=VPjs2+Qjs2=288.172+85.452=122.78KWA总的计算电流JjS=SjS3Ve=122.7830.35=201A选用70mm2铜芯塑料线,其允许持续电流210A201A。另外生活用电单独设一个回路,选用25mm2铜芯塑料线,宿舍区供电采用36V电压供电。三、用电管理L临时用电必须按施工现场临时用电安全技术规范JGJ46-88编制用电施工组织设计制定安全用电技术措顺口电气防火措施。2 .临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。3 .临时用电施工组织设计的内容和步骤：现场勘探,确定电源进线总配电箱（柜），分配电箱的位置
10、及线路走向。进行负荷计算,选择导线截面和电器的类型、规格。（3）绘制电气平面图，立面图和接线系统图。（4）制定安全用电技术措施和电气防火措施。4 .施工现场临时用电安全技术档案：（1）临时用电施工组织设计及修改施工组织设计的全部资料。技术交底资料。临时用电工程检查验收表。（4）接地电阻测定记录。定期检（复）查表（工地每月，公司每季进行一次（6）电工维修工作记录。5 .安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。四、电工L电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。2 .电工应掌握用电安全基本知识和所有设备性
11、能。3 .上岗前按规定穿戴好个人防护用品。4 .停用设备应拉闸断电，锁好开关箱。5 .负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。6 .移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。7 .按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。8 .应懂得触电急救常识和电器灭火常识。五、安全距离与外电防护外电线路：指施工现场临时用电线路以外的任何电力线路。L不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。2 .安全距离：在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离IkV不小于4m,1
12、IOkv不小于6m,35IlOkv不小于8m架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道26.0m。起重臂或被吊物边缘与IOkV的架空线路水平距离2m0机动车道与外电架空线路交叉的最小距离IkV以下为6m,IOkv以下为7mo3 .外电防护：达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。带电体至遮栏的安全距离IOkv应大于95cm,35kv应大于115cm.带电体至栅栏（封闭）的安全距离IOkv应大于30cm,35kv应大于50cmo（4）在架设防护设施时，应有电气技术人员或专职安全员监护。无法防护时必须采取停电,迁移线路或更改工程位置
13、,否则不准施工。六、供电路线架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。1 .架空线路最少截面：为满足机械强度要求，铝线16mm2,铜线10mm2跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2,铜线不少于16mm2o2 .电线接头：在一个档距内，每层架空线接头不得超过该层导线50%,且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。3 .电杆档距:最大不超过35m,线间距不得少于0.3m,上下横担间高压与低压1.2m,低压与低压0.6m,（横担选用附表于后工4 .电杆及埋设：电杆应选用钢筋混凝土杆或木杆,其稍径不得小于13Cm,埋设深度为杆长
14、的十分之一加0.6m5 .拉线:拉线宜用截面不少于4x3的镀锌铁丝、拉线与电杆的夹角庆在4530度之间埋地深度不少于Im钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。6 .室内配线：进户线过墙应穿管保护，距地面不得少于2.5m,并采取防雨措施，室外应采用绝缘子固定。七、电缆线路L电缆干线应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀。2 .电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。3 .橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。八、配电柜（盘配电箱及开关箱L配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的装设应符合下列规定：（1）配电柜（盘）正面的通道宽度，单划不小于L5m,双划不少于2m,后面的维护通道为0.8m（个别部位不许少
