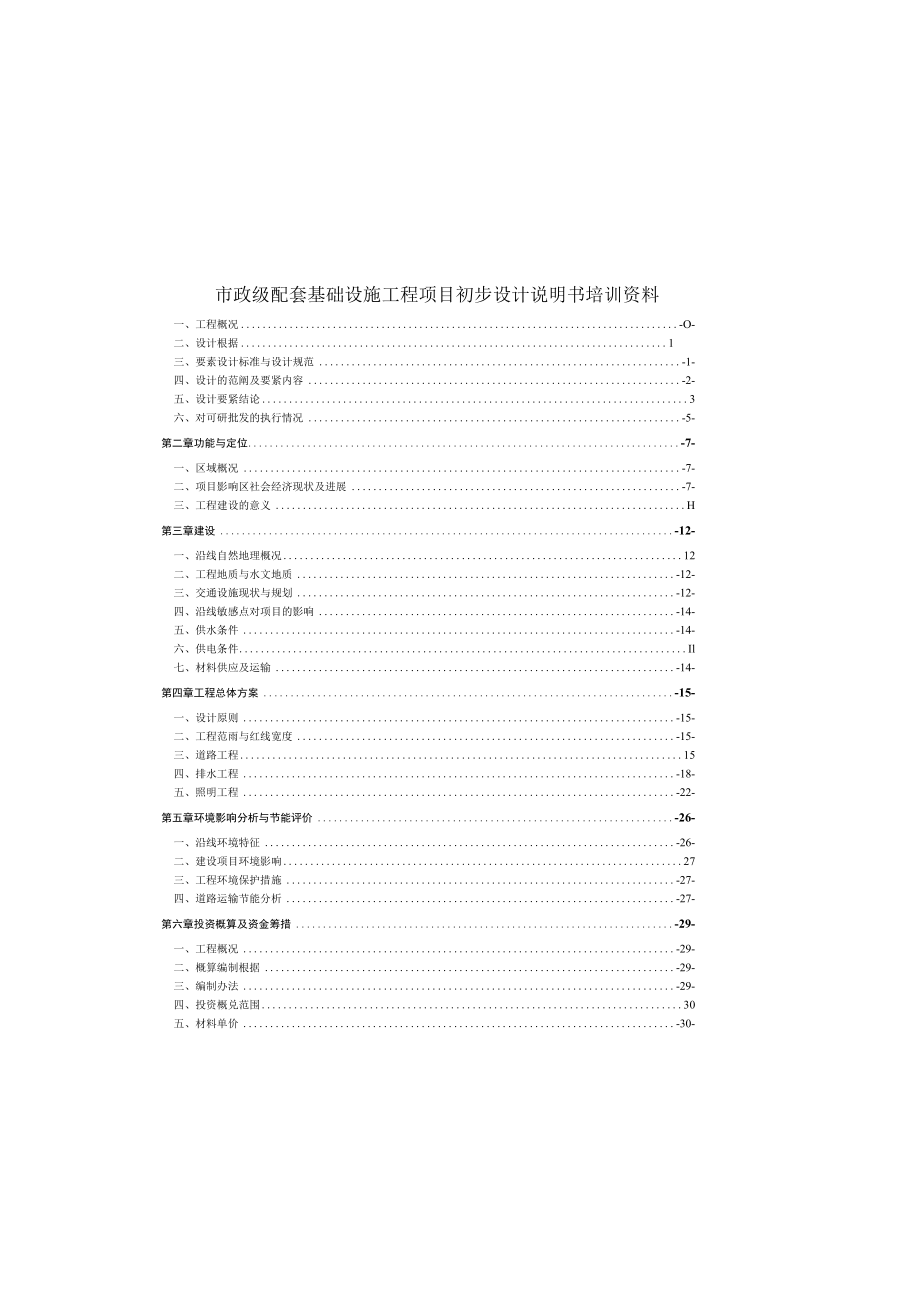

市政级配套基础设施工程项目初步设计说明书培训资料.docx_第2页
第2页 / 共62页

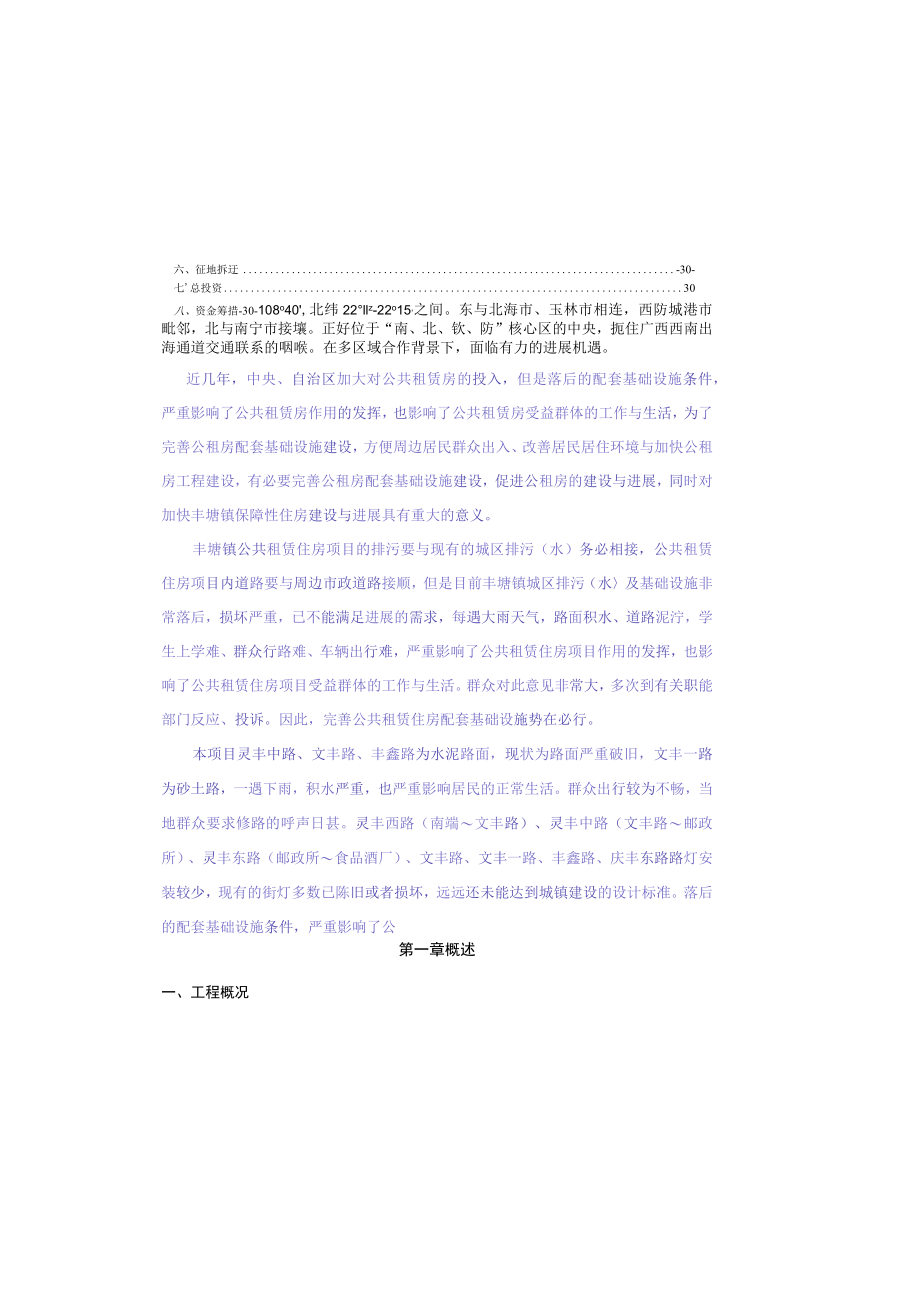

市政级配套基础设施工程项目初步设计说明书培训资料.docx_第3页
第3页 / 共62页
市政级配套基础设施工程项目初步设计说明书培训资料.docx_第4页
第4页 / 共62页
市政级配套基础设施工程项目初步设计说明书培训资料.docx_第5页
第5页 / 共62页
市政级配套基础设施工程项目初步设计说明书培训资料.docx_第6页
第6页 / 共62页
市政级配套基础设施工程项目初步设计说明书培训资料.docx_第7页
第7页 / 共62页
市政级配套基础设施工程项目初步设计说明书培训资料.docx_第8页
第8页 / 共62页
市政级配套基础设施工程项目初步设计说明书培训资料.docx_第9页
第9页 / 共62页
市政级配套基础设施工程项目初步设计说明书培训资料.docx_第10页
第10页 / 共62页
亲,该文档总共62页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《市政级配套基础设施工程项目初步设计说明书培训资料.docx》由会员分享,可在线阅读,更多相关《市政级配套基础设施工程项目初步设计说明书培训资料.docx(62页珍藏版)》请在第壹文秘上搜索。

1、-31-第七章工程建设的有关唾议.附件市政级配套基础设施工程项目初步设计说明书培训资料一、工程概况-O-二、设计根据1三、要素设计标准与设计规范-1-四、设计的范阐及要紧内容-2-五、设计要紧结论3六、对可研批发的执行情况-5-第二章功能与定位-7-一、区域概况-7-二、项目影响区社会经济现状及进展-7-三、工程建设的意义H第三章建设-12-一、沿线自然地理概况12二、工程地质与水文地质-12-三、交通设施现状与规划-12-四、沿线敏感点对项目的影响-14-五、供水条件-14-六、供电条件Il七、材料供应及运输-14-第四章工程总体方案-15-一、设计原则-15-二、工程范雨与红线宽度-15-

2、三、道路工程15四、排水工程-18-五、照明工程-22-第五章环境影响分析与节能评价-26-一、沿线环境特征-26-二、建设项目环境影响27三、工程环境保护措施-27-四、道路运输节能分析-27-第六章投资概算及资金筹措-29-一、工程概况-29-二、概算编制根据-29-三、编制办法-29-四、投资概兑范围30五、材料单价-30-六、征地拆迂-30-七总投资30八、资金筹措-30-108o40,北纬22llz-22o15,之间。东与北海市、玉林市相连,西防城港市毗邻,北与南宁市接壤。正好位于“南、北、钦、防”核心区的中央,扼住广西西南出海通道交通联系的咽喉。在多区域合作背景下,面临有力的进展机

3、遇。近几年,中央、自治区加大对公共租赁房的投入,但是落后的配套基础设施条件,严重影响了公共租赁房作用的发挥,也影响了公共租赁房受益群体的工作与生活,为了完善公租房配套基础设施建设,方便周边居民群众出入、改善居民居住环境与加快公租房工程建设,有必要完善公租房配套基础设施建设,促进公租房的建设与进展,同时对加快丰塘镇保障性住房建设与进展具有重大的意义。丰塘镇公共租赁住房项目的排污要与现有的城区排污(水)务必相接,公共租赁住房项目内道路要与周边市政道路接顺,但是目前丰塘镇城区排污(水及基础设施非常落后,损坏严重,已不能满足进展的需求,每遇大雨天气,路面积水、道路泥泞,学生上学难、群众行路难、车辆出行

4、难,严重影响了公共租赁住房项目作用的发挥,也影响了公共租赁住房项目受益群体的工作与生活。群众对此意见非常大,多次到有关职能部门反应、投诉。因此,完善公共租赁住房配套基础设施势在必行。本项目灵丰中路、文丰路、丰鑫路为水泥路面,现状为路面严重破旧,文丰一路为砂土路,一遇下雨,积水严重,也严重影响居民的正常生活。群众出行较为不畅,当地群众要求修路的呼声日甚。灵丰西路(南端文丰路)、灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)、文丰路、文丰一路、丰鑫路、庆丰东路路灯安装较少,现有的街灯多数已陈旧或者损坏,远远还未能达到城镇建设的设计标准。落后的配套基础设施条件,严重影响了公第一章概述一、工程概

5、况本项目为XX市XX县丰塘镇公共租赁住房配套基础设施项目一期工程(小区外),位于广西南部,XX市东北部,XX县东北部,毗邻横县那阳、板路、百合及本县三海、佛子、平山、石塘等乡镇。本项目为改建项目。拟建的灵丰西路(南端文丰路)、灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)文丰路、文丰一路、丰鑫路、庆丰东路分布在XX县丰地镇中,周边均为已有居民建筑。是丰塘镇市政设施的重要构成部分,是镇中要紧道路,也是连接周边道路的重要纽带。本项目属公益性的市政配套设施项目。根据业主方的委托,我公司进行初步设计的编制工作,本次设计的内容包含:道路工程、排水工程、照明工程。1)道路工程:为改造工程,共包含有5

6、段路,分别为:灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)、文丰路、文丰一路、丰鑫路。均为行车道改造。2)排水工程:共包含8处的排水设计及部分渠道设计,分别为:灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)、文丰路、文丰一路、灵丰路原有渠道、新建灵丰路渠道、1号排水渠、2号排水渠。3)照明工程:共包含7段路照明工程设计,分别为:灵丰西路(南端文丰路)、灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)、文丰路、文丰一路、丰鑫路、庆丰东路。XX市位于广西壮族自治区南部沿海中段、北部湾北岸顶端,东经10837,-横断面形式:均为单幅路:机动车道数:均为双向2车道:路面设计标准轴载:

7、BZZ-100:道路交通量达到饱与状态的设计年限:支路15a;路面结构的设计使用年限:水泥混凝20a:抗震设防:项目所在地XX县地区的地震动峰值加速为0.10g,地震动反应谱特征周期为0.35s,相当于地震基本烈度Vll度。(二)设计规范工程建设标准强制性条文(城市建设部分)市政公用工程设计文件编制深度规定(市政公用工程设计2013版)城市道路工程设计规范(CJJ37-2012)城市道路路线设计规范(CJJl93-2012)城市道路路基设计规范(CJJ194-2013)城市道路交叉口设计规程(CJJI52-2010)城镇道路路面设计规范(CJJ169-2012)城市桥梁抗震设计规范(CJJI6

8、6-2011)城市桥梁设计规范(CJJl1-2011)无障碍设计规范(GB50763-2012)室外排水设计规范(GB50014-2006.2014版)给水排水工程结构设计规范(GB50069-2002)城市工程管线综合规划规范(GB50289-98)城市排水工程规划规范(GB503182000)埋地塑料排水管道施工(04S520)城市道路照明设计标准(CJJ45-2006)共租赁房作用的发挥,严重影响了丰塘镇教育部门、政府、卫生院等单位干部职工与周边群众的工作与生活。干部职工与周边群众对此意见非常大,多次到有关职能部门反应、投诉。为了完善公租房配套基础设施建设,方便周边居民群众出入、改善居民

9、居住环境与加快公租房工程建设,有必要完善公租房配套基础设施建设,促进公租房的建设与进展,同时对加快丰塘镇保障性住房建设与进展具有重大的意义。在此背景下提出项目的建设。二、设计根据1、广西XX县丰塘镇城镇总体规划(2011-20302、测量图3、道路沿线的1:1000地形图4、市政公用工程设计文件编制深度规定(市政公用工程设计2013版)5、XX市XX县丰塘镇公共租赁住房配套基础设施项目一期工程(小区外)可行性研究报告三、要粲设计标准与设计规范(一)要紧技术标准本项目为改造项目,道路工程共有5段路分别为:灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂、文丰路、文丰一路、丰鑫路。道路等级:均为

10、城市支路;设计速度:均为20kmh:行车道宽度:灵丰中路为7m,灵丰东路、丰鑫路为9m,文丰路为6.510m、文丰一路为6m;长度为197.493mo5)文丰一路:大致为东西走向,行车道宽IOm,现状为砂土路面,设计长度为104.932m。6)丰鑫路:大致为东西走向,行车道宽9m,现状为水泥路面,设计长度为IOOnio道路长度314.164%7)庆丰东路:大致为东西走向,行车道宽5m,现状为水泥路面,道路长度约315m(8) 1号排水渠:新建1号排水渠道(K0+000k0+204)排水渠道,渠道尺寸为2X1.5米,总长204米,渠道为无盖板三面光渠道;9) 2号排水渠:新建2号排水渠道(K0+

11、000k0+250)排水渠道,渠道尺寸为2X1.5米,总长250米,渠道为无盖板三面光渠道:道路等级为城市支路,设计速度为20kmh(二)设计的要紧内容根据广西XX县丰塘镇城镇总体规划(2011-2030与测量图等资料与业主单位的委托,在实地调研的基础上,认真听取有关部门专家的意见,进行本项目的研究与设计工作。设计的要紧内容有:1、以项目所在区域的社会经济条件现状、进展为基础,以XX县城总体规划为根据,提出能符合道路等级、技术先进、经济合理、施工方便、使用安全可靠、与周围环境相协调的设计方案。2、根据道路现状,道路横断面与现状一致。3、经调查分析研究,通过综合比较,提出道路推荐工程方案,确定工

12、程建设规模。4、根据工程建设规模,概算要紧工程量,进行投资概算,初步拟定投资安排计划。道路交通标志与标线(GB5768-2009)四、设计的范围及要紧内容(一)设计的范围本项目为XX市XX县丰塘镇公共租赁住房配套基础设施项目一期工程(小区外),本次设计的内容包含:道路工程、排水工程、照明工程。D道路工程:为改造工程,共包含有5段路,分别为:灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)、文丰路、文丰一路、丰鑫路。均为行车道改造。2)排水工程:共包含8处的排水设计及部分渠道设计,分别为:灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)、文丰路、文丰一路、灵丰路原有渠道、新建灵丰路渠道、

13、1号排水渠、2号排水渠。3)照明工程:共包含7段路照明工程设计,分别为:灵丰西路(南端文丰路)、灵丰中路(文丰路邮政所)、灵丰东路(邮政所食品酒厂)、文丰路、文丰一路、丰鑫路、庆丰东路。灵丰路:由灵丰西路、灵丰中路、灵丰东路构成,大致南北转东西走向,现有行车道宽69m,现状为水泥路面。1)灵丰西路(南端文丰路):大致为南北走向,行车道宽7m,现状为水泥路面,设计长度为409.815m。2)灵丰中路(文丰路邮政所):大致为东西走向,行车道宽7m,现状为水泥路面,设计长度为417.459m。3)灵丰东路(邮政所食品酒厂):大致为东西走向,现状行车道宽7m,现状水泥路面,北侧行车道加宽2m,加宽后行

14、车道宽9m,设计长度为619.048mo4)文丰路:大致为东西走向,行车道宽6.5IOnb现状为水泥路面,设计1)灵丰中路(文丰路邮政所):大致为东西走向,行车道宽7m,现状为水泥路面,设计长度为417.459m。在北侧行车道下建设单侧雨水管道,管径DN=600800:在单侧行车道下建设单侧污水管道,管径DN=60002)灵丰东路(邮政所食品酒厂):大致为东西走向,现状行车道宽7m,现状水泥路面,北侧行车道加宽2m,加宽后行车道宽9m。设计长度为619.048m。在北侧行车道下建设单侧雨水管道,管径DN=600800:在南侧行车道下建设单侧污水管道,管径DN=60003)文丰路:大致为东西走向

15、,行车道宽6.510m,现状为水泥路面,设计长度为197.493m。在北侧行车道下建设单侧雨水管道,管径DN=600:在南侧行车道下建设单侧污水管道,管径DN=4004)文丰一路:大致为东西走向,行车道宽IOn1,现状为砂土路面,设计长度为104.932m。在北侧行车道下建设单侧雨水管道,管径DN=600:在南侧行车道下建设单侧污水管道,管径DN=40005)新建灵丰东路(Kl+150kl+446)排水渠道,渠道尺寸为2X2米,总长305米,渠道为有盖板渠道:6)灵丰路原有渠道:对原有渠道清淤,并局部修复。7) 1号排水渠:新建1号排水渠道(K0+000k0+204)排水渠道,渠道尺寸为2X1.5米,总长204米,渠道为无盖板三面光渠道:8) 2号排水渠:新建2号排水渠道(K0+000k0+250)排水渠道,渠道尺寸为2X1.5米,总长250米,渠道为无盖板三面光渠道:(3)照明工程建设规模共包含7段路照明工程设计,分别为:灵
