1、广电网络公司06年市广网工程设计及施工规范（试行）第一章总则L0.1为了使宿迁市有线电视系统的工程设计与施工做到技术先进、经济合理、安全适用、确保质量，制定本规范。1.0.2本规范使用于宿迁市范围内的新建、扩建、改建的有线电视光缆、电缆混合网络（HFC）、光缆与电缆传输线工程与电缆分配网工程的设计及施工。1.0.3网络建设的总体目标是：以合理的投资建成一个以HFC接入为主导的可运营可管理的有线电视综合信息平台，满足未来高速上网、门户网站业务、局域网互连、视频点播、交互式游戏、远程教育、医疗、社区服务等多种业务需求，开展多功能增值数据业务，成为宿迁市公众必不可少的信息化基础设施，推动宿迁市政治、
2、经济、科教、卫生、文化等各项事业快速进展。1.0.4系统的工程设计应符合宿迁市城乡建设规划与广播电视事业、有线电视网的进展规划的要求。1.0.5有线广播电视网络工程设计务必经专业设计单位或者依法取得相应资格证书的设计单位承担，并报请省、市网络公司审批，批准方可进入工程实施。1.0.6有线广播电视网络工程施工务必经依法取得相应资格证书的施工单位承担。1.0.7系统的工程设计、施工除按本规范执行，本规范未规定的应符合国家现行有关标准。第二章系统工程的规划设计2.1城区有线电视网络规划要求2.Ll规划根据：GY/T106-1999有线电视广播系统技术规范GYT180-2001HFC网络上行传输物理通
3、道技术规范GJ50200-94民用建筑电缆电视系统工程技术规范。GBT6510-199X3OMHZ-1GHZ声音与电视信号的电缆分配系统BG50200-1994有线电视系统工程技术规范GY/121-1995有线电视系统测量方法GY/T131-1997有线电视网中光链路系统技术要求合测量方法GY5065-1998市、县级有线广播电视系统测量方法2.1.2系统的传输模式为131Onm双向传输HFe（光纤同轴混合）模式。2.1.3系统的拓扑结构整体为环型+星型+树型结构。2.1.3.1系统设一个总前端与若干个分前端，总前端与分前端之间为物理环行（逻辑星型），为一级光网络，具有网络自愈保护功能。注：先

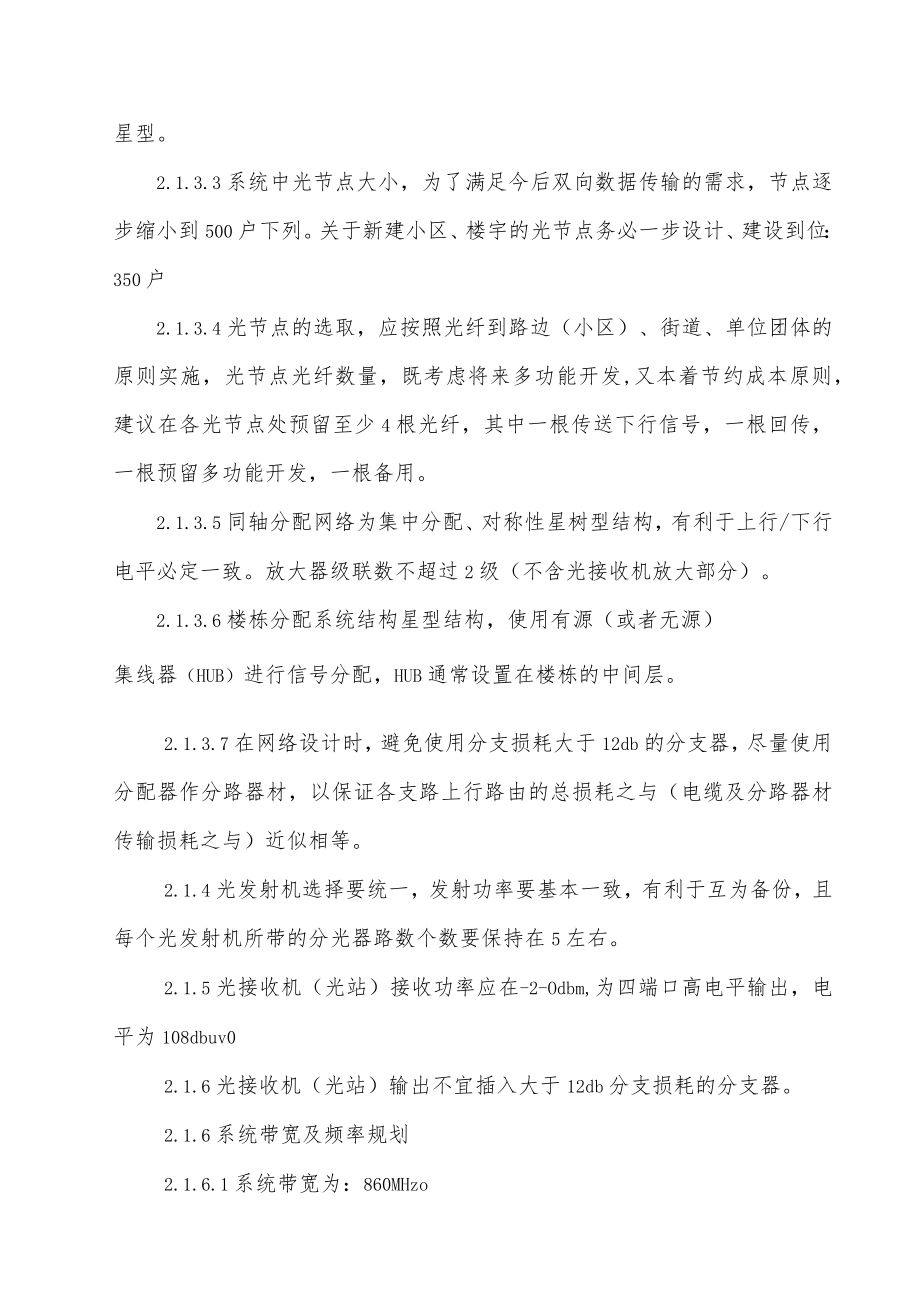

4、设立地理位置较合理的分前端，等将来业务进展成熟后分前端形成环网。总前端与分前端光缆芯数不低于16O2.1.3.2系统的总前端、分前端到各个光节点为二级光网络，网络结构为星型。2.1.3.3系统中光节点大小，为了满足今后双向数据传输的需求，节点逐步缩小到500户下列。关于新建小区、楼宇的光节点务必一步设计、建设到位：350户2.1.3.4光节点的选取，应按照光纤到路边（小区）、街道、单位团体的原则实施，光节点光纤数量，既考虑将来多功能开发,又本着节约成本原则，建议在各光节点处预留至少4根光纤，其中一根传送下行信号，一根回传，一根预留多功能开发，一根备用。2.1.3.5同轴分配网络为集中分配、对称
5、性星树型结构，有利于上行/下行电平必定一致。放大器级联数不超过2级（不含光接收机放大部分）。2.1.3.6楼栋分配系统结构星型结构，使用有源（或者无源）集线器（HUB）进行信号分配，HUB通常设置在楼栋的中间层。2.1.3.7在网络设计时，避免使用分支损耗大于12db的分支器，尽量使用分配器作分路器材，以保证各支路上行路由的总损耗之与（电缆及分路器材传输损耗之与）近似相等。2.1.4光发射机选择要统一，发射功率要基本一致，有利于互为备份，且每个光发射机所带的分光器路数个数要保持在5左右。2.1.5光接收机（光站）接收功率应在-2-Odbm,为四端口高电平输出，电平为108dbuv02.1.6光
6、接收机（光站）输出不宜插入大于12db分支损耗的分支器。2.1.6系统带宽及频率规划2.1.6.1系统带宽为：860MHzo2.1.6.2频率规划（见下图）数字广播专播2.1.6.3有线电视频率具体安排（见下表）名称频率范围传输信号上数据回传行5MHz65MHzIP语音回传频地址码回传段状态检测回传保护频段65MHz87MHz下87MHz108MHz调频广播IlOMHz-550MHz55个PAL制电视频道行数据下行kr频550MHz-860MHzIP语音下行段数字电视2.1.7下行传输系统要紧技术参数（见下表）序号项目电视广播调频广播1系统输出口电平（dB）663,应考虑TV、DTV与DATA
7、等业务需求,4770（单声道或者立体声）设计值为724,我市设计为692系统输出口频道间载波电平差任意频道问(dB)10W8(任意60MHz内)8(VHF)相邻频道间(dB)3W6(任意600kHz)伴音对图象(dB)-1733频道内幅度/频率特性(dB)任意频道幅度变化范围为2(以载频加1.5MHz为基准)，在任何O.5MHz频率范围内，幅度变化不大于O.5o任何频道幅度变化不大于2,在载频的75kHz频率范围内变化斜率每IOkIIz不大于0.2o4载噪比(dB)243(B=5.75MHz)241(单声道)251(立体声)5载波互调比(dB)257(对电视频道的260(频道内单频单频干扰)2
8、54(电视频道内单频互调干扰)干扰)6载波复合三次差拍比(dB)2547交扰调制比(dB)246+10Ig(NT)(式中N为电视频道数)8载波交流声比(%)一9载波复合二次差拍比(dB)q10色/亮度时延差(ns)100一11回波值(给一12微分增益(%)10一13微分相位(度)1014频率稳固度频道频率(kHz)2510(24小时内)20(长时间内)图象/伴音频率间隔(kHz)515系统输出口相互隔离度(dB)30(VHF)222(其他)16特性阻抗(C)757517相邻频道间隔8MHz400kHz18辐射与干扰寄生辐射待定电视中频干扰(dB)-oo(相关于最低电视信号)抗干扰度(dB)待定
9、其它干扰按相应国家标准注：在任何系统输出口，电视接收机中频范围内的任何信号电平应比最低的VHF电视信号电平低10dB以上，不高于最低的UHF电视信号电平Q2. L8系统指标分配(见下表)前端一级光网络二级光网络同轴分配网比例设计值dB比例设计值dB比例设计值dB比例设计值dBC/N8%5525%50.532%4935%48.6CTB25%6735%6440%62CSO25%6435%6240%602.2县、区下列干线及分配网规划要求2.1.1 规划根据：（同上，略）2.1.2 系统的传输模式为城-乡155Onm双向传输HFC（光纤同轴混合）模式；乡-村使用131Onnl双向传输HFC模式。2.
10、1.3 系统的拓扑结构整体为星型结构。2.1.4 光节点覆盖干线电缆半径在IKM以内，放大器级联数不超过3级。2.1.5 光节点大小，为了满足今后双向数据传输的需求，每个光节点所带用户数逐步缩小到500户左右。2.1.6 光节点的选取，应按照光纤到村、用户集中分配的原则实施，光节点光纤数量，既考虑将来多功能开发，又本着节约成本原则，建议在各光节点处预留至少4根光纤，其中一根传送下行信号，一根回传，一根预留多功能开发，一根备用。2.2.7在网络设计时，避免使用分支损耗大于12db的分支器，尽量使用分配器作分路器材，以保证各支路上行路由的总损耗之与（电缆及分路器材传输损耗之与）近似相等。2.L5光
11、接收机（光站）接收功率应在-2-0dbm,且为四端口高电平输出，电平为108dbuv02.1.6光接收机（光站）输出不宜插入大于12db分支损耗的分支器。2.3同轴电缆分配网络2. 3.1电缆分配网使用星形对称分配方式。3. 3.2为提高系统的抗干扰性能，使用四屏蔽电缆与压接电缆接头。4. 3.3考虑到用户TV、DTV与DATA等业务需求，用户端的设计电平以724dbuv为宜（我市设计为69）,同时为保证回传通道的载噪比，用户端CM的输出电平设计值为108-112dbuv为宜。5. 3.4光站或者双向放大器的回传输入电平根据设备技术条件确定。通常根据业务所需带宽按“功率/HZ”计算，过高或者过
12、低均会使回传信号产生严重误码，影响正常通信。6. 3.5设计时,反向频点以50MHZ、正向以IoOMHZ、860MHZ计算为宜，光站或者双向放大器输出正向均衡预置6-9DB。7. 3.6反向链路损耗应在严格操纵在30db以内（3Odb准则）,反向链路损耗差不大于6db（6db准则）。8. 3.7用户盒的下行电视输出端口务必加一个高通滤波器。此高通滤波器在65MHz下列衰减应达40dB以上9. 3.8由于每个光节点的大小均在500户下列，因此两级放大器可使用860MHZ双向分配放大器进行信号的分配与放大。10. 3.9分给同轴分配网络部分交扰调制比（CM）、载波复合三次差拍比（C/CTB）、载波
13、复合二次差拍比（C/CSO）应在两级放大器上均等分配。11. 3.10放大器正向最小输入电平的设计值应按下式计算：S入而产（C/N）分+NF+101gn+2.6式中S入画；放大器正向最小输入电平设计值（dBV）；（C/N）分;分配给同轴分配网络的载噪比指标（dBV）；单个放大器噪声系数（dBV）;n;放大器级连数；12. 3.11放大器正向最大输出电平的设计值应按下式计算：S出=S出皿-7.51g（N-I）-IOlgn-（CM分-48）/2式中S出;放大器正向最大输出电平设计值（dBV）；S出网;放大器正向标称最大输出电平值（dBV）；CM分;分配给同轴分配网络的交扰调制比指标（dBuV）；N
14、；频道个数；n；放大器级连数；13. 3.12放大器正向最大输入电平值按下式计算：式中G；放大器正向增益（dBV）；14. .13载波复合三次差拍比（C/CTB）、载波复合二次差拍比（C/CSO）两个指标与放大器的输出电平有密切的关系：当放大器的输出电平降低IdB,载波复合三次差拍比（C/CTB）将提高2dB,载波复合二次差拍比（C/CSO）将提高L5dB；反之亦然。因此，在设计放大器的正向最大输出电平常，务必要满足上述两个指标。15. 3.14放大器正向级间距离按下式计算：D=G/-25式中D；放大器正向级间距离（m）；G；放大器正向标称增益（dBuV）；a；支干线电缆衰减损耗（dBVm）；16. .15反向通道设计中，通常每两级正向放大器处加一级反向放大，同时要考虑汇聚噪声与均衡问题，计算方法从略。17. 3.16上述设计均是在常温下进行计算的，温度变化必定要对线形与非线形指标产生影响，因此在设计时务必要根据宿迁市长年温度的变化的
