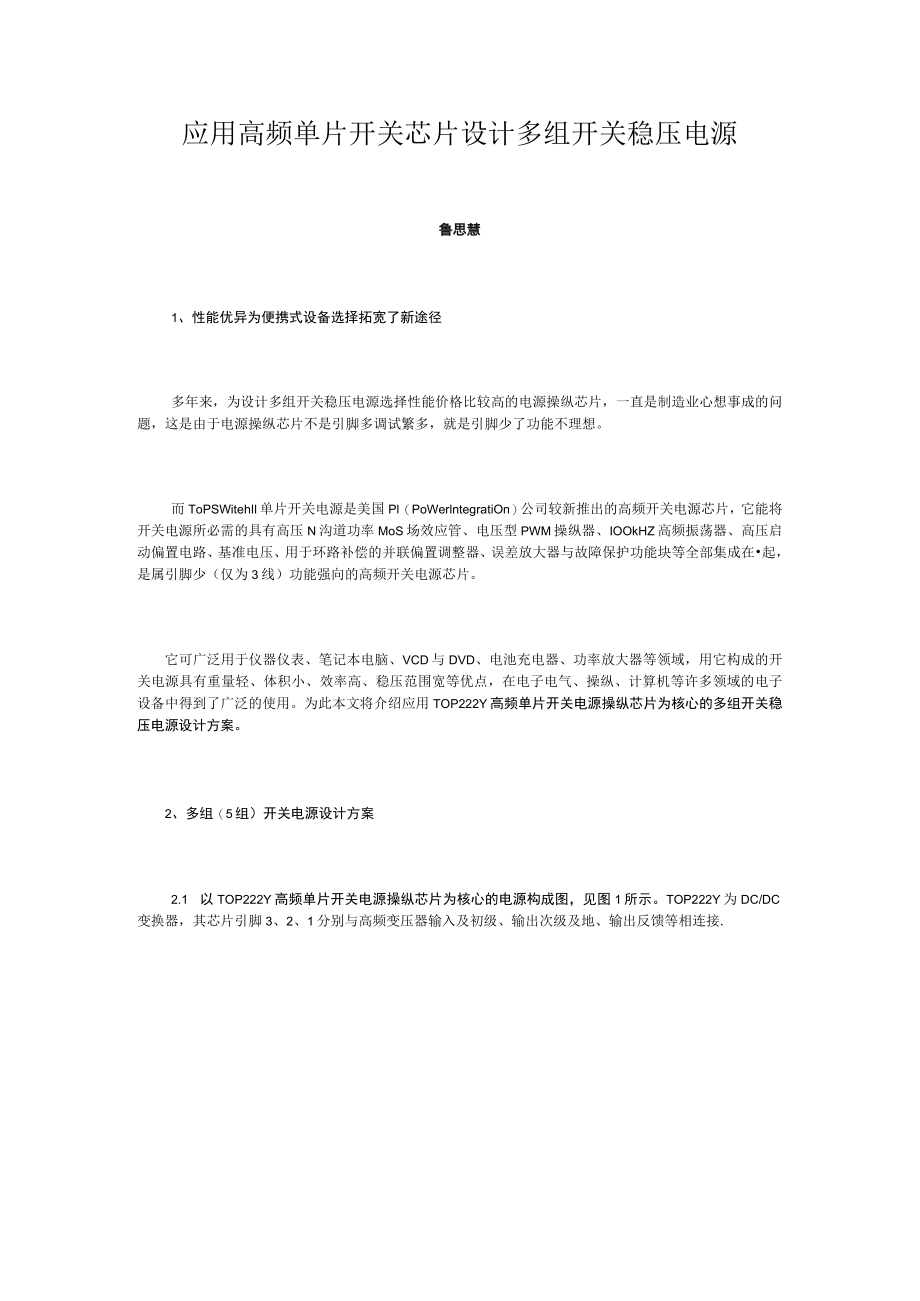

1、应用高频单片开关芯片设计多组开关稳压电源鲁思慧1、性能优异为便携式设备选择拓宽了新途径多年来，为设计多组开关稳压电源选择性能价格比较高的电源操纵芯片，一直是制造业心想事成的问题，这是由于电源操纵芯片不是引脚多调试繁多，就是引脚少了功能不理想。而ToPSWitehIl单片开关电源是美国Pl（PoWerlntegratiOn）公司较新推出的高频开关电源芯片，它能将开关电源所必需的具有高压N沟道功率MoS场效应管、电压型PWM操纵器、IOOkHZ高频振荡器、高压启动偏置电路、基准电压、用于环路补偿的并联偏置调整器、误差放大器与故障保护功能块等全部集成在起，是属引脚少（仅为3线）功能强向的高频开关电源

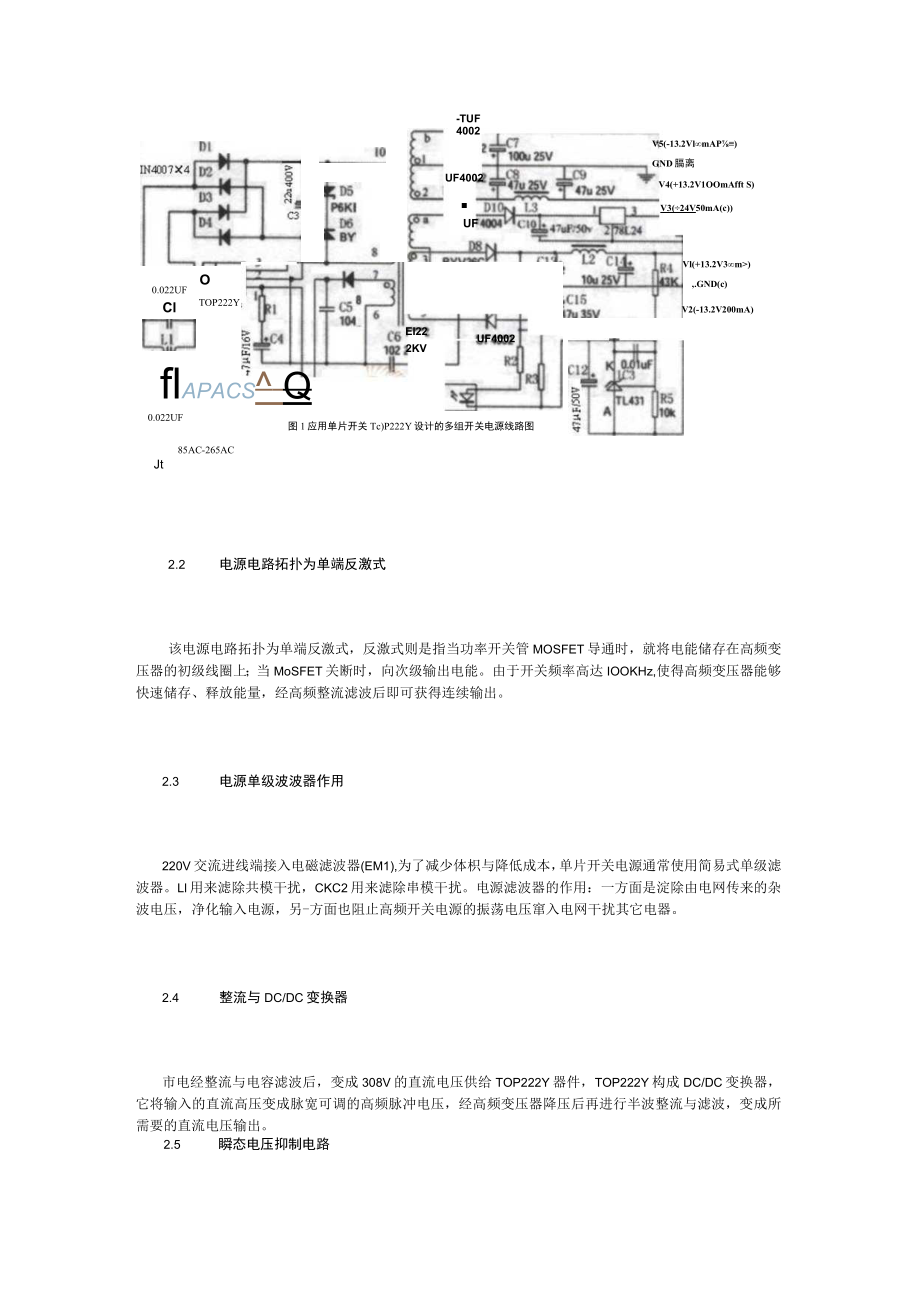

2、芯片。它可广泛用于仪器仪表、笔记本电脑、VCD与DVD、电池充电器、功率放大器等领域，用它构成的开关电源具有重量轻、体积小、效率高、稳压范围宽等优点，在电子电气、操纵、计算机等许多领域的电子设备中得到了广泛的使用。为此本文将介绍应用TOP222Y高频单片开关电源操纵芯片为核心的多组开关稳压电源设计方案。2、多组（5组）开关电源设计方案2.1 以TOP222Y高频单片开关电源操纵芯片为核心的电源构成图，见图1所示。TOP222Y为DC/DC变换器，其芯片引脚3、2、1分别与高频变压器输入及初级、输出次级及地、输出反馈等相连接.OTOP222YV4(+13.2V1OOmAfft S)UFVl(+1
3、3.2V3m),.GND(c)V2(-13.2V200mA)-TUF 4002V5(-13.2VlmAP)GND膈离V3(24V50mA(c)UF40020.022UF ClUF4002EI222KVflAPACS Q0.022UF图1应用单片开关Tc)P222Y设计的多组开关电源线路图Jt85AC-265AC2.2 电源电路拓扑为单端反激式该电源电路拓扑为单端反激式，反激式则是指当功率开关管MOSFET导通时，就将电能储存在高频变压器的初级线圈上；当MoSFET关断时，向次级输出电能。由于开关频率高达IOOKHz,使得高频变压器能够快速储存、释放能量，经高频整流滤波后即可获得连续输出。2.3
4、 电源单级波波器作用220V交流进线端接入电磁滤波器(EM1),为了减少体枳与降低成本，单片开关电源通常使用简易式单级滤波器。Ll用来滤除共模干扰，CKC2用来滤除串模干扰。电源滤波器的作用：一方面是淀除由电网传来的杂波电压，净化输入电源，另-方面也阻止高频开关电源的振荡电压窜入电网干扰其它电器。2.4 整流与DC/DC变换器市电经整流与电容滤波后，变成308V的直流电压供给TOP222Y器件，TOP222Y构成DC/DC变换器，它将输入的直流高压变成脉宽可调的高频脉冲电压，经高频变压器降压后再进行半波整流与滤波，变成所需要的直流电压输出。2.5 瞬态电压抑制电路堵塞二极管D6与瞬态电压抑制器
5、D5构成汲取电路，汲取功率器件在关断过程中由于变压器漏感产生的尖峰电压，当TOP222Y功率管导通时初极变压器的电压极性为上端为正，下端为负，使D6截止，钳位电路不起作用。在MOSFET截止的瞬间，初极变压器变成下端为正，上端为负，如今D6导通，尖峰电压就被D5汲取掉。2.6 关于高频变压器与反馈稳压电路高频变压器的次级有5个绕组，其中的13.2V300mA绕组V1为主绕组操纵TOP222Y器件的脉宽，即这一组输出电压为PWM稳压，由并联可编程稳压器TL43I与光电耦合器PC817及分压电阻R4、R5完成取样反馈工作。当输出们电压升高时经R4、R5分压后得到取样电压与TL431中的带隙基准电压

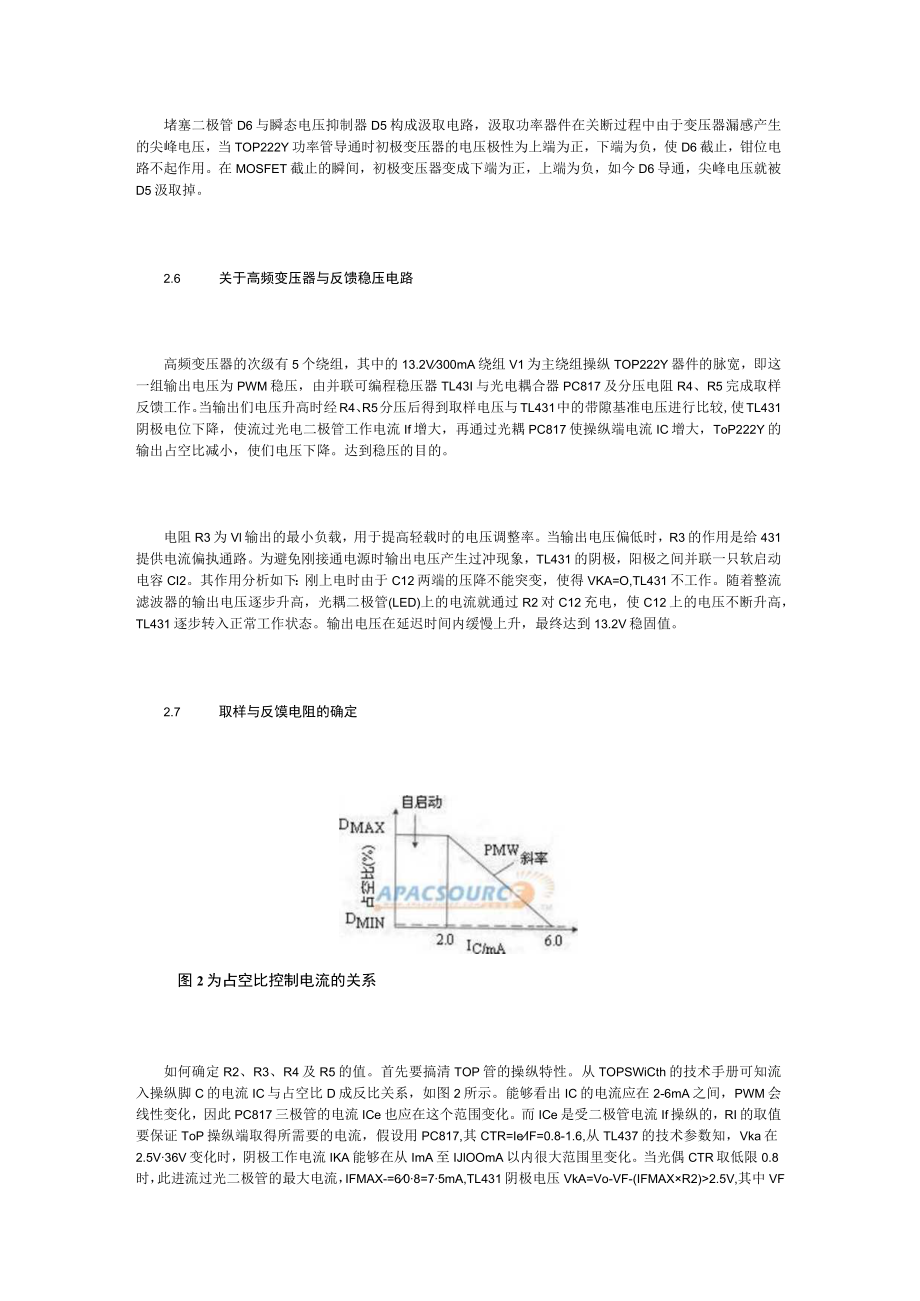

6、进行比较,使TL431阴极电位下降，使流过光电二极管工作电流If增大，再通过光耦PC817使操纵端电流IC增大，ToP222Y的输出占空比减小，使们电压下降。达到稳压的目的。电阻R3为Vl输出的最小负载，用于提高轻载时的电压调整率。当输出电压偏低时，R3的作用是给431提供电流偏执通路。为避免刚接通电源时输出电压产生过冲现象，TL431的阴极，阳极之间并联一只软启动电容CI2。其作用分析如下：刚上电时由于C12两端的压降不能突变，使得VKA=O,TL431不工作。随着整流滤波器的输出电压逐步升高，光耦二极管(LED)上的电流就通过R2对C12充电，使C12上的电压不断升高，TL431逐步转入正
7、常工作状态。输出电压在延迟时间内缓慢上升，最终达到13.2V稳固值。2.7 取样与反馍电阻的确定图2为占空比控制电流的关系如何确定R2、R3、R4及R5的值。首先要搞清TOP管的操纵特性。从TOPSWiCth的技术手册可知流入操纵脚C的电流IC与占空比D成反比关系，如图2所示。能够看出IC的电流应在2-6mA之间，PWM会线性变化，因此PC817三极管的电流ICe也应在这个范围变化。而ICe是受二极管电流If操纵的，RI的取值要保证ToP操纵端取得所需要的电流，假设用PC817,其CTR=IeIF=0.8-1.6,从TL437的技术参数知，Vka在2.5V36V变化时，阴极工作电流IKA能够在
8、从ImA至IJlOOmA以内很大范围里变化。当光偶CTR取低限0.8时，此进流过光二极管的最大电流，IFMAX-=608=75mA,TL431阴极电压VkA=Vo-VF-(IFMAXR2)2.5V,其中VF为光偶二极管的正向压降。VF典型值为1.2V。VkA=13.2-1.2-7.5R22.5VR2若将VOR取IOOVTOP漏源电压UDS=IOV则可算出DMAX=O.6反激电压VOR的选取不是任意的。关于宽范围电IE输入通常取135V,关于多路电源输出通常取IooV。3.4 计算初级电流有效值及峰值单端反激式变换器初级工作方式分为两种：连续模式与继续模式其初级绕组电流波形如图3所示。KRP=1
9、R-1U-1N】P2 I”KRP为电流脉动系数，利用KRP的数值能够定量地描述开关电源的工作模式，0.4KRP1.0时处于连续模式，KRP=I时处于断续工作模式.KRP的值较小意味着更为连续的工作模式与相对较大的初级电感量，同时初级电流的峰值及有效值较小，因此可用功率较小的TOPSWiICh芯片。设在最大占空比时，当开关管开通时，原边电流为Ipl,当开关管关断时，原边电流上升到IP2。若IPl为0,则说明变换器工作于断续模式，否则工作于连续模式。由能量守恒，得出下式：1/2(Ipl+Ip2)*DMAX*VMIN=Pi为了提高效率，降低功率损耗，减小集肤效应，我们使用连续工作模式：我们令Ip2=
10、2Ip2这样就能够求出变换器的原边峰值电流Ip2：(0.5Ip2+Ip2)0.6X77=213.4Ip2=0.387ATOP222Y极限电流最小值IL1MIN=O.45A,极限电流最大值IL1MAX=O.55A原边峰值电流Ip2务必满足：IV91LlMINvO.90,45XDMAXXIO6(77-IO)x0.6IO,1RfsO.I941000002072H3.6确定初次极绕组匝数选择E122磁芯作为磁芯选择根据（通常选择最大磁通密度Bm=O,2T-0.3T低于0.2T磁芯未被充分利用，高于0.3所用铁氧体材料可能发生饱与），Bm选择025T（特斯拉）初级匝数:NP=华%：LP=此（O:警产2幻
