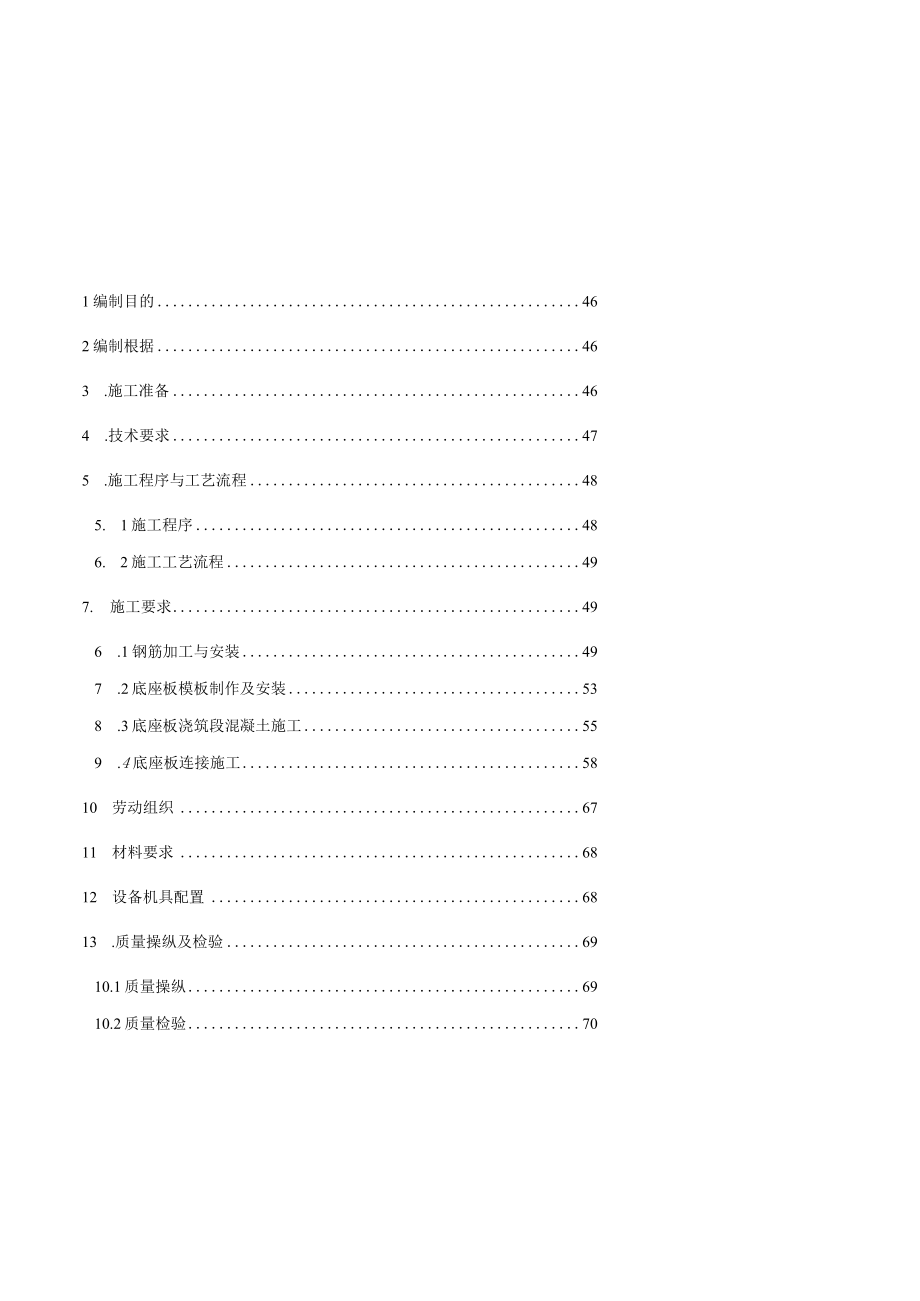

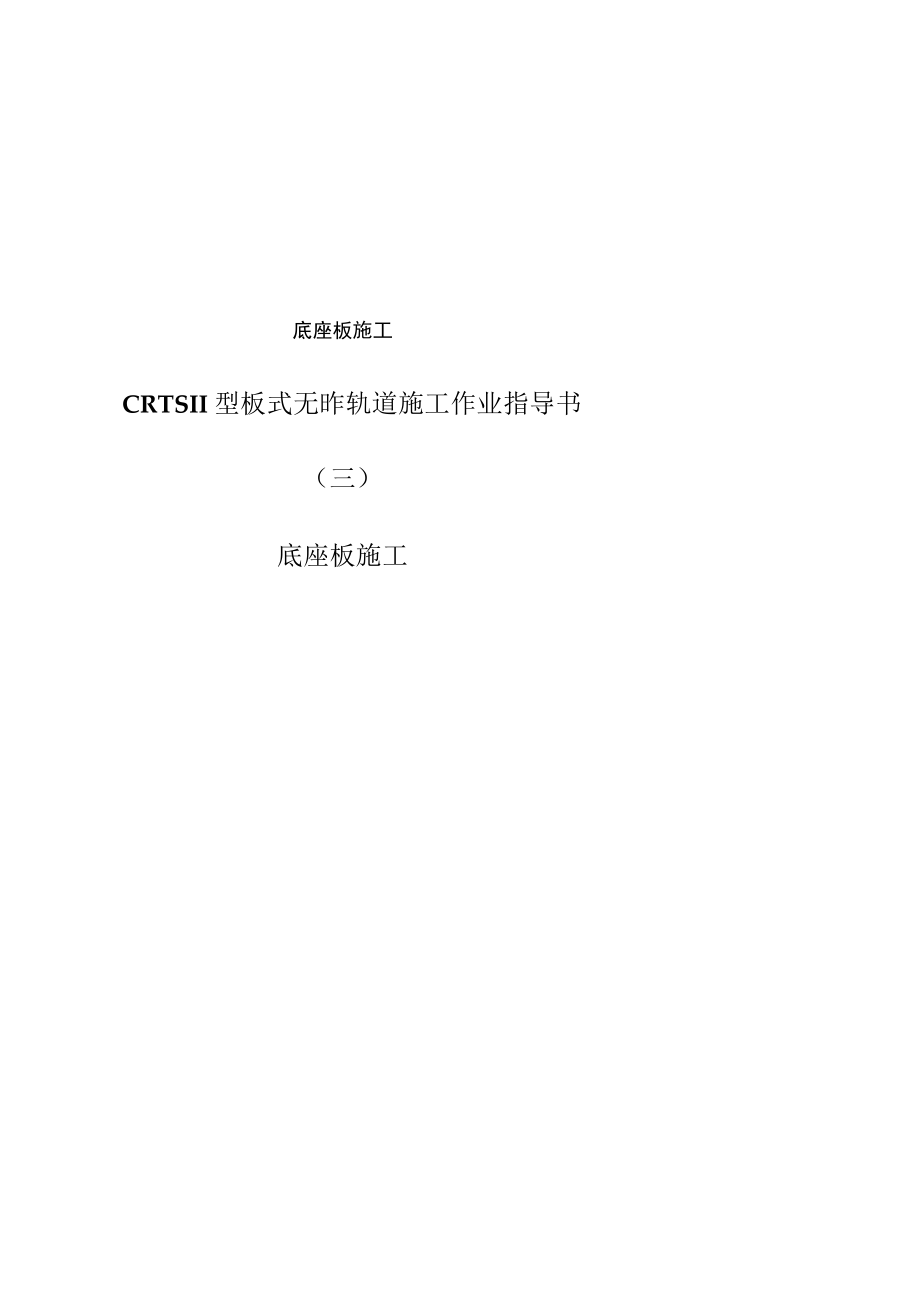

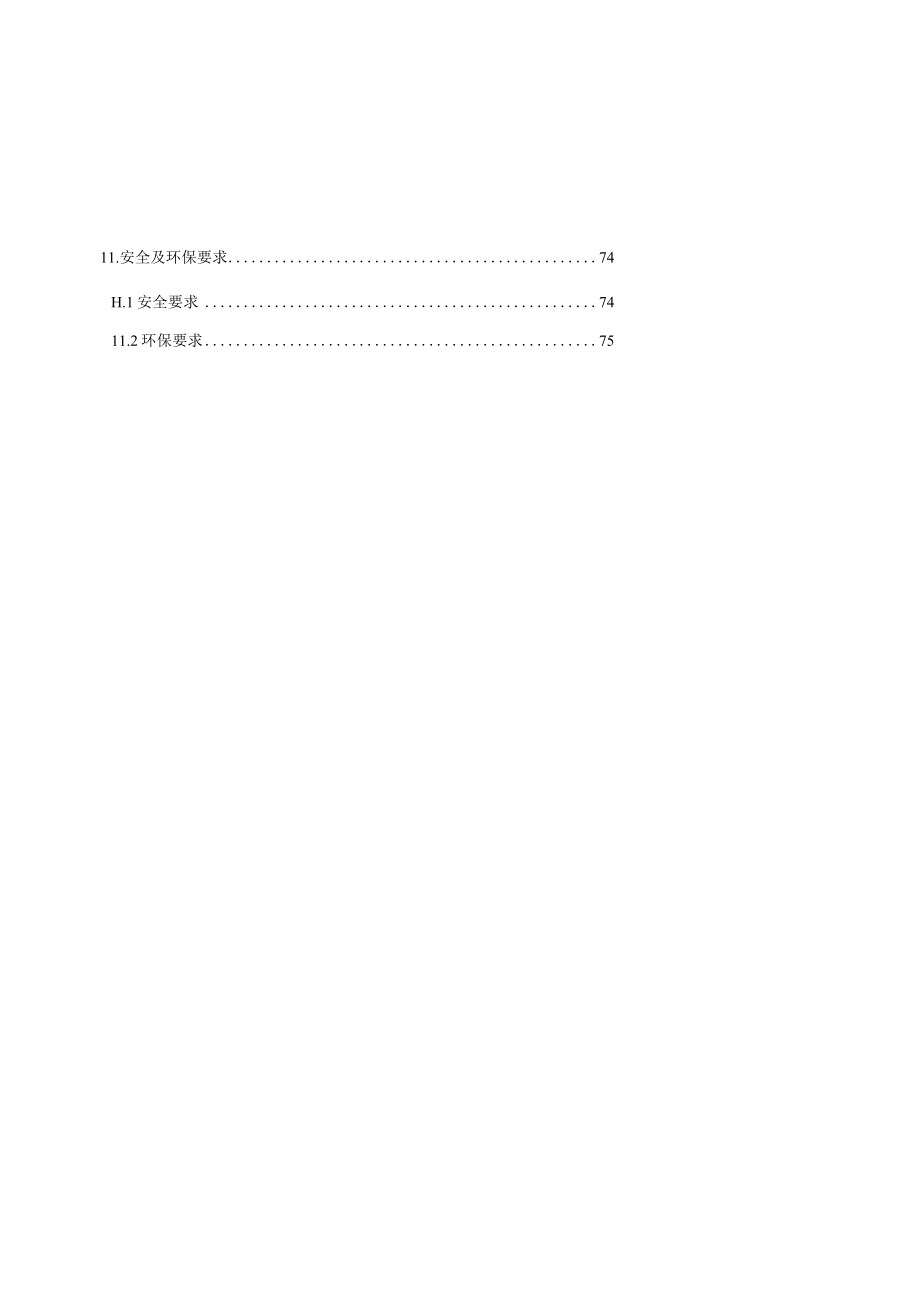

1、底座板施工CRTSII型板式无昨轨道施工作业指导书（三）底座板施工1编制目的462编制根据463 .施工准备464 .技术要求475 .施工程序与工艺流程485. 1施工程序486. 2施工工艺流程497. 施工要求496 .1钢筋加工与安装497 .2底座板模板制作及安装538 .3底座板浇筑段混凝土施工559 .4底座板连接施工5810 劳动组织6711 材料要求6812 设备机具配置6813 .质量操纵及检验6910.1质量操纵6910.2质量检验7011.安全及环保要求74H.1安全要求7411.2环保要求75CRTS型板式无昨轨道底座板施工作业指导书1编制目的规范石武客专河南段桥上C
2、RTSII型板式无昨轨道底座板施工作业，明确作业流程、操作要点、检验标准等，确保工程质量。2编制根据1.1 高速铁路CRTSn型板式无祚轨道施工质量验收暂行标准（铁建设2009218号）；1.2 客运专线无祚轨道铁路工程施工技术指南（TZ211-2005）；1.3 客运专线铁路CRTSII型板式无祚轨道混凝土轨道板暂行技术条件（科技基200874号）；1.4 铁路混凝土工程施工质量验收补充标准（铁建设2005160号D与补充条文（铁建设2009152号）；1.5 石武客专河南段CRTSII型板式无昨轨道底座板有关设计文件；1.6 石武客专河南段无酢轨道指导性施工组织设计。3 .施工准备3.1
3、1|完成施工图现场核对，熟悉设计文件。对所有进场人员进行交/批注一统一”暨底、培训，要求各工序操作人员及现场管理人员熟练掌握底座板施工有关工序的施工方法及验收标准，并通过考核合格后上岗。3.2 进行配合比试验，确定符合设计要求的设计与施工配合比，并进行原材料进场检验，确保底座板施工过程中原材料的帧量均能得到保11:/I批注1921：修改为“性能符合要求”3.3 梁面验收、防水层施工、高强度挤塑板施工、滑动层两布一膜施工及验收合格。3.4 线下工程沉降变形通过评估；CPIn网测设完成且通过评估。3.5 整理出完整一套底座施工所需的各类表格，包含施工原始记录表格与检验批表格，要求技术人员熟悉表格并
4、懂得填写内容及要求。3.6 6根据工程量大小与进度要求建立相应规模的混凝土搅拌站与底座钢筋加工场。3.7 根据汽车起重机、混凝土灌车等施工机械的行走与停放要求，进行桥下施工便道拓宽；桥上施工电缆、电线拉设到位。3.8 8沿线路方向每隔Ikm2km跨搭建一处上桥通道，便于作业人员上桥施工。3.9 根据各临时端刺及常规区划分表，用墨斗线分别弹出所有后浇带（BL1、BL2）的位置线及连接器中线，再用醒目油漆在防撞栏上标出每个桥墩的里程、编号及KO、JkJ2、J3、J4、Kl的具体位置。3.10 按照工程量与进度要求配置相应数量的机械设备与人员。4 .技术要求4. 1施工环境温度不低于5C,雨天不宜施
5、工。1.1 2新拌混凝土从出仓到用完通常不超过90分钟,混凝土的自由落度不能大于1m。1.2 3I当工地昼夜平均气温连续3天低于5C或者最低气温低于-3时，应采取冬季施工措施，混凝土入模温度不低于5；I当工地最高气温,/I批注网:增加内容超过30C时，应采取夏季施工措施，混凝土的入模温度不能超过30。1.4 底座板上轨道板覆盖区域2.55m宽的范围应刷子!沿线路横向|刷t*tt阿明确拉毛的方向毛处理，深度l-2mm.1.5 侧向挡块位置处底座板蟆板使用整体模板，I不得有模板接缝。/批注网:增加内容1.6 曲线地段的底座板应及时进行横向临时固定，避免底座板产生横向位移。临时侧挡装置要在底座碎两侧
6、对称布置。临时侧向挡块设置的原则为：曲线半径2500m时，每个侧向挡块处设置1个；曲线半径在2500m4500m时，每跨简支梁设置2处；曲线半径450Om时，每跨简支梁设置.,-xI批注1961：根据设计院技术交底修改1.7 后浇带与轨道板缝不得重叠，底座板浇筑后应及时进行后浇带的处理，清除浮浆，断面垂直。1.8 混凝土浇筑后，应及时忸土工布或者薄膜进行覆盖湿润养护批答修改为“限盖土工布洒水上罩蝴薄膜进湿润养护时间不低于7天。4 .9混凝土的张拉连接务必严格按照临时端刺及常规区平面布置图进行。当一个施工单元的底座板混凝土浇筑完成后，务必测量常规区及临时端刺浇筑段的长度与温度，并加以记录（与下一
7、施工单元连接时用）。5 .施工程序与工艺流程5.1 施工程序底座板分为多个单元，可由一个单元开始向相邻单元依次施工，也可分多个工作面同时施工。同一单元内底座板施工顺序为：底座板钢筋笼场内加工一钢筋笼整体吊装就位T钢板连接器及剪力齿槽锚固筋安装T模板制作安装T测温电偶安装一底座板混凝土浇筑（后浇带除外）一顶面边缘收坡T顶面拉毛T顶面边缘横坡收光T模板拆除一混凝土养护T钢筋连接器施工一后浇带混凝土浇筑-后浇带混凝土顶面收坡、拉毛一后浇带混凝土模板拆除养护。5.2 施工工艺流程见图51：CRTSn型板式无祚轨道底座板施工工艺流程图。钢筋笼场内分段加工高度可调式模板加工底座顶面边缘横坡收光底座顶面拉毛
8、混凝十.养护施工准备曲线地段临时侧向挡块安装同一单元内部分后浇带碎浇筑、收坡、拉毛、收光及养护相邻下一施工单元底座板施工测温电偶测温图5-1无祚轨道底座板施工工艺流程图6 .施工要求6.1 钢筋加工与安装底座钢筋在钢筋加工场内集中加工，根据分节绑扎成型后吊装上桥。两节钢筋笼间纵向钢筋接头面积百分率不应大于50%,且相邻钢筋搭接接头中心距离不小于1.3倍的设计搭接长度，搭接长度按照纵向钢筋的直径确定,16为l.O5m,20为1.32m,25为1.64m。钢筋下料使用定长切断机保证下料长度准确统一，钢筋在自制的绑扎胎具上进行绑扎，扎丝端头应向内，防止对滑动层造成破坏及突出碎表面产生侵蚀，I钢筋笼的
9、绑扎应稳固，缺扣、松扣的数量不得超过应绑/I艇I吧些竺扎数量的5%。钢筋笼绑扎验收后编号存放，使用平板运输车运至工地，龙门吊多点吊装上桥安装，搭接区域人工桥上绑扎，以向搭接钢筋不能出现在剪力齿槽区域I，每施工段的钢筋绑扎好后，应检查不小于10处的/1批注附:增加内容一钢筋间距及钢筋保护层厚度。要求钢筋间距偏差操纵在-20mm+20mm内，保护层偏差操纵在0+5mm内。钢筋保护层使用长条型同等级混凝土垫块，底层垫块的尺寸为35x5x3.5cm,使用梅花形布置，纵向间距0.8m。桥梁剪力齿槽内锚固筋，分为梁内与底座板内两部分。桥内部分（含套筒）在梁场制作时预埋在箱梁顶板的齿槽内；底座板内部分在底座
10、板施工时旋入梁顶预埋套筒内（见图6-1）。先对剪力齿槽的顶面、两侧面与底面进行凿毛处理并清理干净。凿毛使用小型电动凿子进行，凿毛时要注意要躲开预埋套筒，凿毛深度为510mm,以露出新鲜混凝土面为宜。随后进行预埋套筒清理，采取人工逐一清理的方式，用细铁丝逐个把杂物从套筒中清理出来，然后填塞黄油。为防止对滑动层造成那个破坏，锚固筋与锚固钢板的焊接不得在桥面上进行。幡固筋制做长度批注忤昨增加内容应根据底座板超高设置及现场预埋套筒高低情况“量身定做“，以避免安装后过高或者过低，影响剪力筋受力，安装后保证锚固钢板伸入底座板大于1/2底座板厚度。安装时使用扭力板手配合加工的夹具（见图6-2）,确保拧紧力矩
11、不小于300Nm,制锚钉时，制作螺纹长度为55mm,同时保证锚固筋拧入套筒内长度大于1.5倍的锚固筋直径，即42mm,现场验收时两侧外露螺纹长度13mm即可满足要求每片梁按照剪力钉的编/I雌出小增理竺号，逐一对扭矩、拧入套筒长度与锚固钢板伸入底座板长度进行验收与记录。伸入底座板大于0.5h图6-1剪力齿槽锚固筋示意图图6-2剪力钉拧紧工具钢板连接器在桥下制作，安装时分两部分吊装上桥，与连接钢板焊接的钢筋在桥下与钢板提早焊接好，整体吊装上桥，安放到位后，再安装用螺母锁定的精轧螺纹钢筋。连接器钢板焊接时易产生较大股度，/批注,别字造成精轧螺纹钢筋螺母安装后与钢板不密贴，满足不了准确操纵张拉力的要求
12、。因此，连接器钢板挠度不得大于IOmm,焊接采取下列工艺：焊接顺序操纵自中间向两侧对称进行，梅花型跳槽法焊接，保证温度应力均匀，减少焊接热量聚集。单块连接器钢板焊接顺序如图6-3。由于焊缝高度为15mm,为防止温度聚集，禁止一次焊接至设计焊缝高度，需要按照此顺序反复进行几遍方能够达到设计焊缝高度。O图6-3单块连接器钢板焊接顺序图焊接间隔时间操纵通常在56块连接器钢板之间进行流水焊接作业,且务必连续进行。在常温15C情况下，同一焊点两次间隔焊接时间通常操纵在15min,且不超过30min0环境温度较高时能够适当延长1020分钟，环境温度较低时则相反。预留反向挠度消除温度变形使用上述两种方法不能
13、完全消除焊接温度变形，务必使用固定支架与夹具，在外力作用下形成60mm反向挠度，以抵消残余的温度变形。如图6-4o当焊接曲线上钢板连接器时，务必使用双排夹具分别进行固定。6.2 底座板模板制作及安装根据施工进度安排制作相应数量的底座板模板。通常情况下一个工作面底座模板配置数量以满足一个施工段落左右线的底座板同时浇筑为宜。为习惯振动梁行走需要及曲线超高段底座板加厚需要，底座板模板使用高度可调式钢模。模板上部使用4mm厚钢板作为面板，背肋为上下两道口0槽钢，下道槽钢大面可紧贴面板背面上下滑动，兼做可调部分的面板。对准备使用的模板进行除锈打磨与涂刷脱模剂。顺底座两侧边线在底座板边线外侧IoCm处每隔
