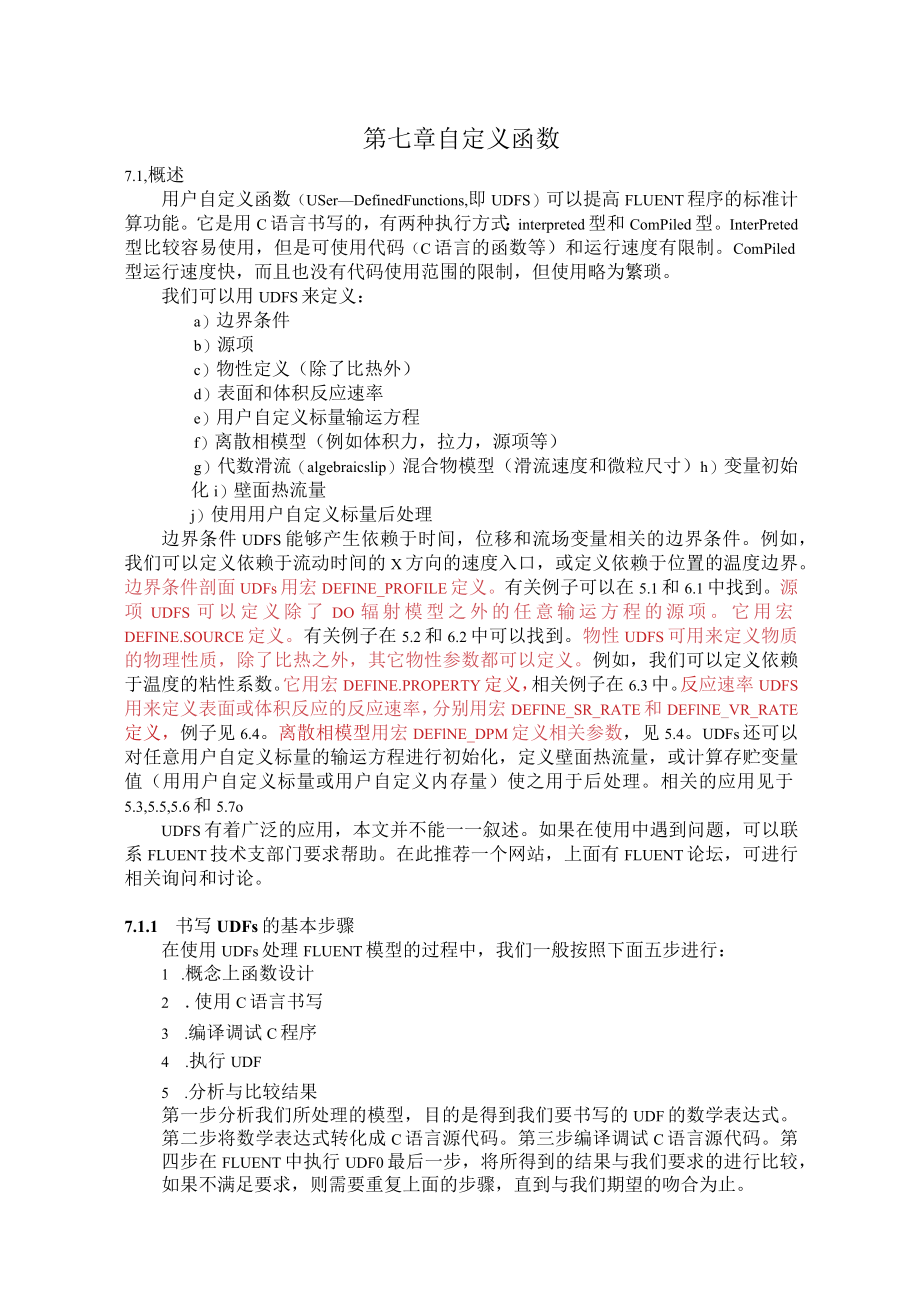

1、第七章自定义函数7.1,概述用户自定义函数（USerDefinedFunctions,即UDFS）可以提高FLUENT程序的标准计算功能。它是用C语言书写的，有两种执行方式：interpreted型和ComPiled型。InterPreted型比较容易使用，但是可使用代码（C语言的函数等）和运行速度有限制。ComPiled型运行速度快，而且也没有代码使用范围的限制，但使用略为繁琐。我们可以用UDFS来定义：a）边界条件b）源项c）物性定义（除了比热外）d）表面和体积反应速率e）用户自定义标量输运方程f）离散相模型（例如体积力，拉力，源项等）g）代数滑流（algebraicslip）混合物模型（
2、滑流速度和微粒尺寸）h）变量初始化i）壁面热流量j）使用用户自定义标量后处理边界条件UDFS能够产生依赖于时间，位移和流场变量相关的边界条件。例如，我们可以定义依赖于流动时间的X方向的速度入口，或定义依赖于位置的温度边界。边界条件剖面UDFs用宏DEFINE_PROFILE定义。有关例子可以在5.1和6.1中找到。源项UDFS可以定义除了DO辐射模型之外的任意输运方程的源项。它用宏DEFINE.SOURCE定义。有关例子在5.2和6.2中可以找到。物性UDFS可用来定义物质的物理性质，除了比热之外，其它物性参数都可以定义。例如，我们可以定义依赖于温度的粘性系数。它用宏DEFINE.PROPER
3、TY定义，相关例子在6.3中。反应速率UDFS用来定义表面或体积反应的反应速率，分别用宏DEFINE_SR_RATE和DEFlNE_VR_RATE定义，例子见6.4。离散相模型用宏DEFlNE_DPM定义相关参数，见5.4。UDFs还可以对任意用户自定义标量的输运方程进行初始化，定义壁面热流量，或计算存贮变量值（用用户自定义标量或用户自定义内存量）使之用于后处理。相关的应用见于5.3,5.5,5.6和5.7oUDFS有着广泛的应用，本文并不能一一叙述。如果在使用中遇到问题，可以联系FLUENT技术支部门要求帮助。在此推荐一个网站，上面有FLUENT论坛，可进行相关询问和讨论。7.1.1 书写U

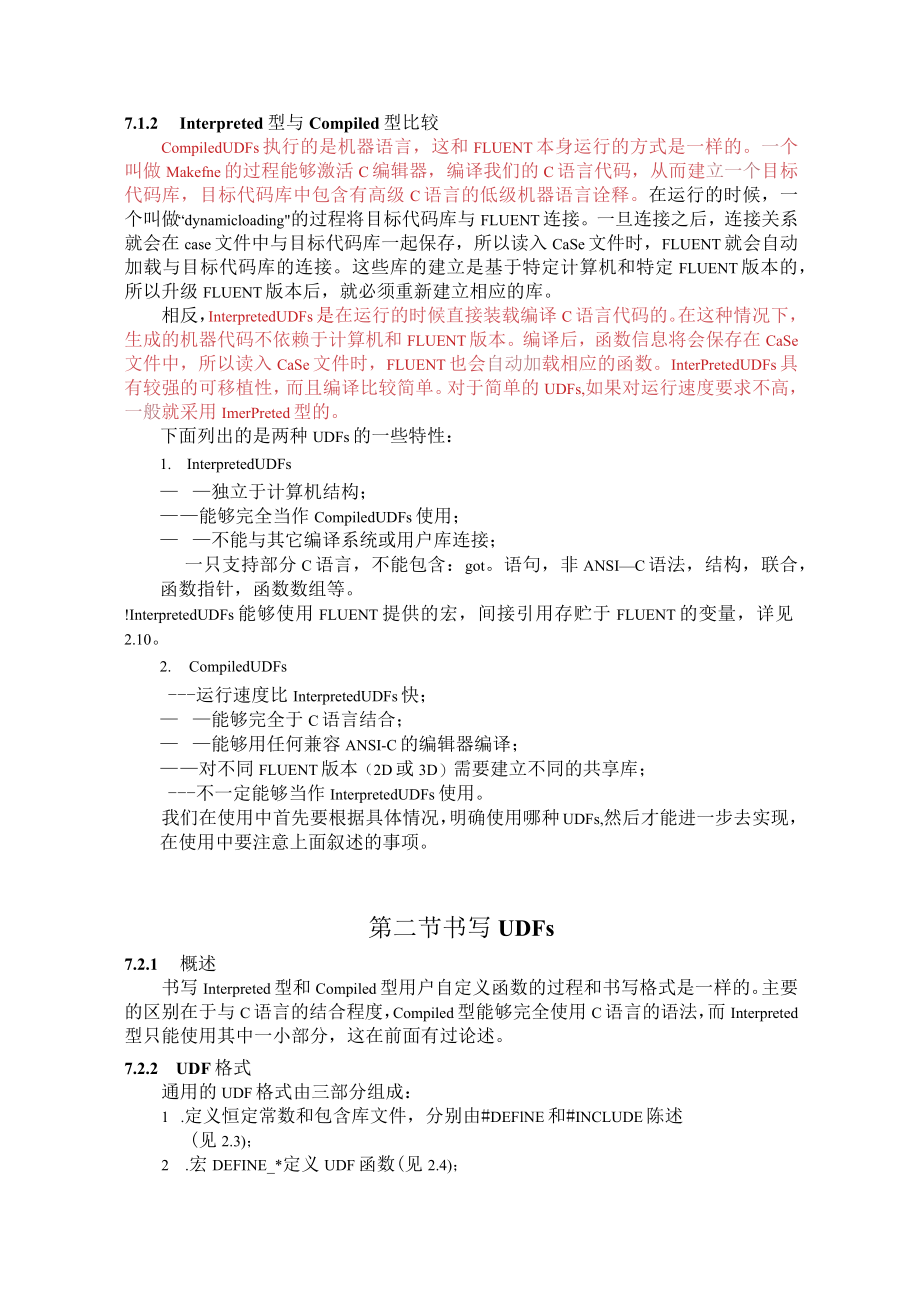

4、DFs的基本步骤在使用UDFs处理FLUENT模型的过程中，我们一般按照下面五步进行：1 .概念上函数设计2 .使用C语言书写3 .编译调试C程序4 .执行UDF5 .分析与比较结果第一步分析我们所处理的模型，目的是得到我们要书写的UDF的数学表达式。第二步将数学表达式转化成C语言源代码。第三步编译调试C语言源代码。第四步在FLUENT中执行UDF0最后一步，将所得到的结果与我们要求的进行比较，如果不满足要求，则需要重复上面的步骤，直到与我们期望的吻合为止。7.1.2 Interpreted型与Compiled型比较CompiledUDFs执行的是机器语言，这和FLUENT本身运行的方式是一样
5、的。一个叫做Makefne的过程能够激活C编辑器，编译我们的C语言代码，从而建立一个目标代码库，目标代码库中包含有高级C语言的低级机器语言诠释。在运行的时候，一个叫做“dynamicloading的过程将目标代码库与FLUENT连接。一旦连接之后，连接关系就会在case文件中与目标代码库一起保存，所以读入CaSe文件时，FLUENT就会自动加载与目标代码库的连接。这些库的建立是基于特定计算机和特定FLUENT版本的，所以升级FLUENT版本后，就必须重新建立相应的库。相反，InterpretedUDFs是在运行的时候直接装载编译C语言代码的。在这种情况下，生成的机器代码不依赖于计算机和FLUE
6、NT版本。编译后，函数信息将会保存在CaSe文件中，所以读入CaSe文件时，FLUENT也会自动加载相应的函数。InterPretedUDFs具有较强的可移植性，而且编译比较简单。对于简单的UDFs,如果对运行速度要求不高，一般就采用ImerPreted型的。下面列出的是两种UDFs的一些特性：1. InterpretedUDFs 独立于计算机结构； 能够完全当作CompiledUDFs使用； 不能与其它编译系统或用户库连接；一只支持部分C语言，不能包含：got。语句，非ANSIC语法，结构，联合，函数指针，函数数组等。!InterpretedUDFs能够使用FLUENT提供的宏，间接引用存贮
7、于FLUENT的变量，详见2.10。2. CompiledUDFs运行速度比InterpretedUDFs快； 能够完全于C语言结合； 能够用任何兼容ANSI-C的编辑器编译； 对不同FLUENT版本（2D或3D）需要建立不同的共享库；不一定能够当作InterpretedUDFs使用。我们在使用中首先要根据具体情况，明确使用哪种UDFs,然后才能进一步去实现，在使用中要注意上面叙述的事项。第二节书写UDFs7.2.1 概述书写Interpreted型和Compiled型用户自定义函数的过程和书写格式是一样的。主要的区别在于与C语言的结合程度，Compiled型能够完全使用C语言的语法，而Int

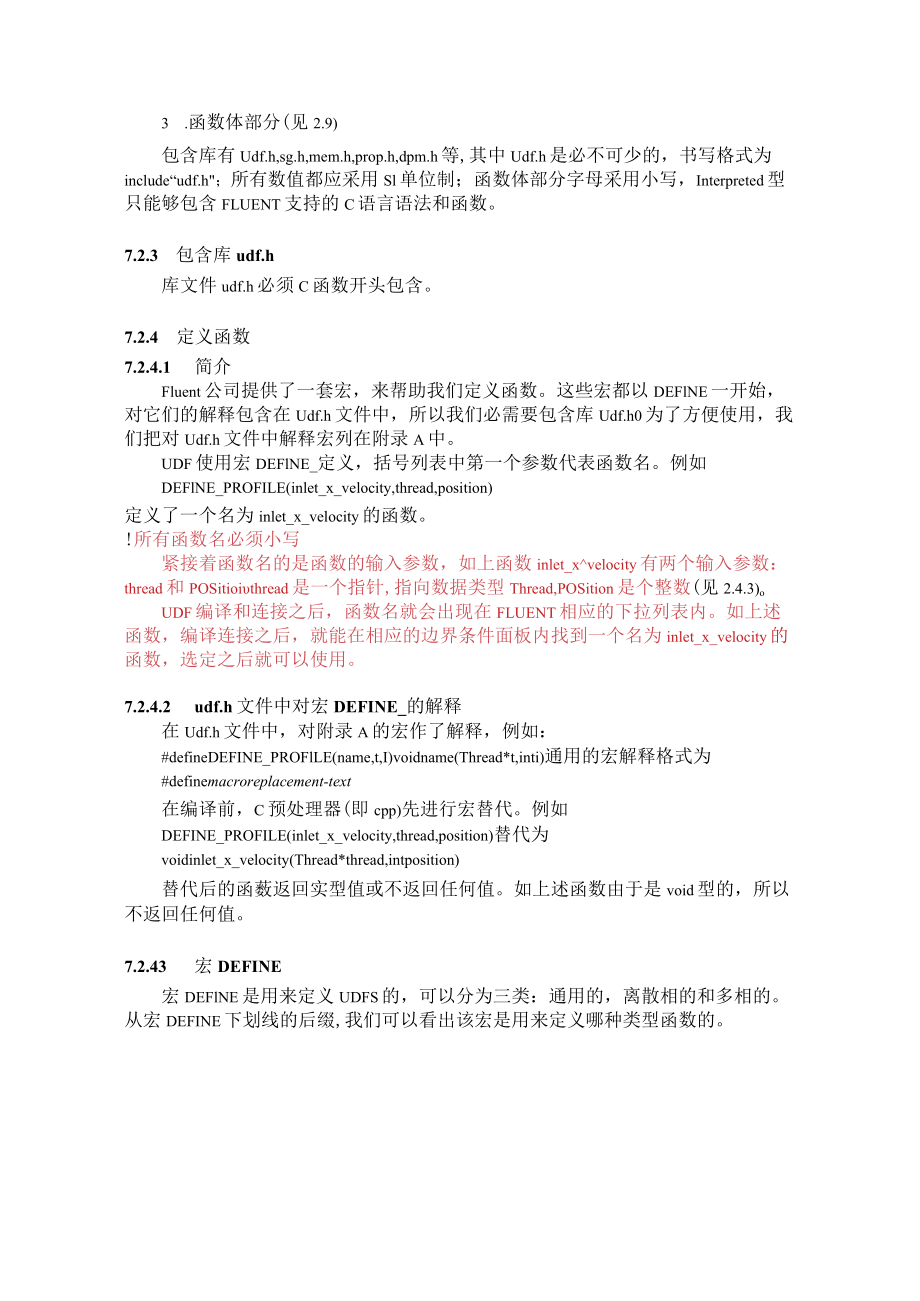

8、erpreted型只能使用其中一小部分，这在前面有过论述。7.2.2 UDF格式通用的UDF格式由三部分组成：1 .定义恒定常数和包含库文件，分别由#DEFlNE和#INCLUDE陈述(见2.3)；2 .宏DEFINE_*定义UDF函数(见2.4)；3 .函数体部分(见2.9)包含库有Udf.h,sg.h,mem.h,prop.h,dpm.h等,其中Udf.h是必不可少的，书写格式为include“udf.h；所有数值都应采用Sl单位制；函数体部分字母采用小写，Interpreted型只能够包含FLUENT支持的C语言语法和函数。7.2.3 包含库udf.h库文件udf.h必须C函数开头包含。
9、7.2.4 定义函数7.2.4.1 简介Fluent公司提供了一套宏，来帮助我们定义函数。这些宏都以DEFlNE一开始，对它们的解释包含在Udf.h文件中，所以我们必需要包含库Udf.h0为了方便使用，我们把对Udf.h文件中解释宏列在附录A中。UDF使用宏DEFlNE_定义，括号列表中第一个参数代表函数名。例如DEFlNE_PROFILE(inlet_x_velocity,thread,position)定义了一个名为inlet_x_velocity的函数。!所有函数名必须小写紧接着函数名的是函数的输入参数，如上函数inlet_xvelocity有两个输入参数：thread和POSitioi
10、thread是一个指针,指向数据类型Thread,POSition是个整数(见2.4.3)oUDF编译和连接之后，函数名就会出现在FLUENT相应的下拉列表内。如上述函数，编译连接之后，就能在相应的边界条件面板内找到一个名为inlet_x_velocity的函数，选定之后就可以使用。7.2.4.2 udf.h文件中对宏DEFINE_的解释在Udf.h文件中，对附录A的宏作了解释，例如：#defineDEFINE_PROFlLE(name,t,I)voidname(Thread*t,inti)通用的宏解释格式为#definemacroreplacement-text在编译前，C预处理器(即cpp
11、)先进行宏替代。例如DEFINE_PROFILE(inlet_x_velocity,thread,position)替代为voidinlet_x_velocity(Thread*thread,intposition)替代后的函薮返回实型值或不返回任何值。如上述函数由于是void型的，所以不返回任何值。7.2.43 宏DEFINE宏DEFlNE是用来定义UDFS的，可以分为三类：通用的，离散相的和多相的。从宏DEFINE下划线的后缀,我们可以看出该宏是用来定义哪种类型函数的。如DEFINE_SOURCE定义的函数用来修改输运方程源项，DEFINE_PROPERTY定义的函数用来定义物质的物理性质
12、。通用的宏在2.5详述，离散相和多相的分别在2.6中详述。下面是附录A的简列。通用类型：1.DEF1NE.ADJUST2.DEFINE.DIFFUSIVITY3.DEFINE_HEAT_FLUX4.Definejnit5.DEF1NE_ON_DEMAND6.DEFINE_PROFILE7.DEFINE_PROPERTY8.DEFINE_RW_FILE9.DEF1NE_SCAT_PHASE_FUNC10.DEFINE_SOURCE11.DEFINE_SR_RATE12.DEFlNEJJDS_FLUX13.DEFINEjJDSJJNSTEADY14.DEF1NE_VR_RATE离散相模型：1.DE
13、FINE_DPM_BODY_FORCE2.DEF1NE_DPM_DRAG3.DEFINE_DPM_ER0S10N4.DEFlNE_DPMNJECTIoNNlT5.DEFlNE_DPM_LAW6.DEFINE_DPM_OUTPUT7.DEFINE_DPM_PROPERTY8.DEFINE_DPM_SCALAR_UPDATE9.DEFINE_DPM_SOURCE10.DEFINE_DPM_SWITCH多相模型：1.DEFINE_DRIFT_DIAMETER2.DEFINESLIPVELOCITY7.2.44 2数据类型的定义作为对C语言数据类型的补充，FLUENT定义了几种特殊的数据类型，最常用的
14、是：Thread,cell，face，NodeDomainoThread是相应边界最网格应域的结构类型数据；CeILt表示单独一个控制体体积元,产来定义源项或物性；face对应于网格面，用来定义入口边界条件等;NOde表示相应的网格节点；Domain是一种结构，其中包含所有的threads,cells,faces和nodeso!Thread,cell，face，NOde和DOmain要区分大小写。7.2.5 通用宏及其定义的函数宏DEFINE用来定义UDFs,下面是通用宏的具体解释。7.2.5.1DEFINE.ADJUSTNameArgumentsArgumentsTypeReturnType
