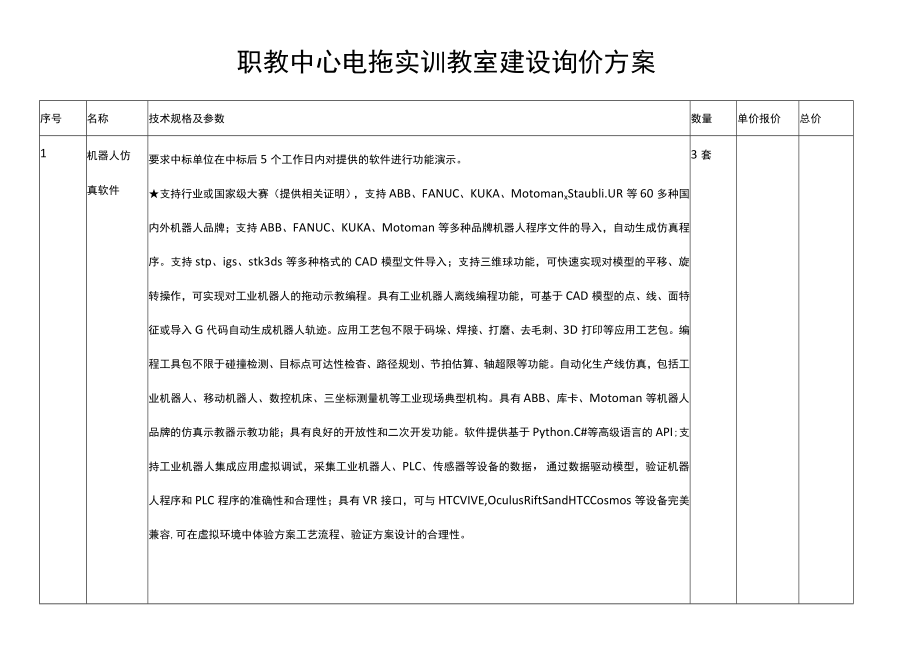

1、职教中心电拖实训教室建设询价方案序号名称技术规格及参数数量单价报价总价1机器人仿真软件要求中标单位在中标后5个工作日内对提供的软件进行功能演示。支持行业或国家级大赛（提供相关证明），支持ABB、FANUC、KUKA、MotomanxStaubli.UR等60多种国内外机器人品牌；支持ABB、FANUC、KUKA、Motoman等多种品牌机器人程序文件的导入，自动生成仿真程序。支持stp、igs、stk3ds等多种格式的CAD模型文件导入；支持三维球功能，可快速实现对模型的平移、旋转操作，可实现对工业机器人的拖动示教编程。具有工业机器人离线编程功能，可基于CAD模型的点、线、面特征或导入G代码自
2、动生成机器人轨迹。应用工艺包不限于码垛、焊接、打磨、去毛刺、3D打印等应用工艺包。编程工具包不限于碰撞检测、目标点可达性检杳、路径规划、节拍估算、轴超限等功能。自动化生产线仿真，包括工业机器人、移动机器人、数控机床、三坐标测量机等工业现场典型机构。具有ABB、库卡、Motoman等机器人品牌的仿真示教器示教功能；具有良好的开放性和二次开发功能。软件提供基于Python.C#等高级语言的API;支持工业机器人集成应用虚拟调试，采集工业机器人、PLC、传感器等设备的数据，通过数据驱动模型，验证机器人程序和PLC程序的准确性和合理性；具有VR接口，可与HTCVIVE,OculusRiftSandHT
3、CCosmos等设备完美兼容,可在虚拟环境中体验方案工艺流程、验证方案设计的合理性。3套2电力拖动实训平台1 .外型：整体尺寸164OmmX70OmmXl638mm;（单面双工位模式）2 .实训台架的材料：钢板结构；3 .电源（双工位具有相同资源）:1）输入：三相AC380V10%50HZ三相锚;2）固定交流输出：三相五线380V接插式2组、220V接插式2组。3）可调直流输出：024V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；4 .接口及仪表：指针式电压表2只，时刻监控电网电压变化；5 .保护：熔断器作短路保护，断路器过载保护,漏电开关具有漏电保护功能，漏电保护动作电流
4、30mA6 .4只5408二极管,用于能耗制动的整流电路；7 .三只75C75W电阻用于电动机降压启动、一只IOC/25W用于异步电动机的能耗制动。本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。8 .实训桌以40mm40mm,2mm厚成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；实训屏采用镀金框架结构，配4根方管，用于挂接实训网口板；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；9 .实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部
5、装有至少4个25套导向轮，方便实训台架移动；10 .实训采用标准结构和配有2个抽屉式，用于存放工具以及实训资料。11 .网孔板2块：采用数控冲床精加工而成,网孔分布合理、均匀。孑Lg统一，可在上面安装的元气件包括各类低压电气、PLC.单片机、变频器、触摸屏等。网孑版厚度2MM,大小774*580MM12 .参考实训项目：电工布线工艺实训、两个开关控制一盏灯线路训练、声控开关控制白炽电路训练、二地控制一盏灯电路训练、三地控制一盏灯电路训练、日光灯线路接线训练、单相电度表安装接线、单相电度表经电流互感器安装接线、室内照明电路安装训练、配电板安装训练、交流负载电功率的测量、三相异步电动机直接启动控制
6、、三相异步电动机接触器点动控制、三相异步电动机接触器自锁控制线路、三相异步电动机Y/自动控制线路、用倒顺开关控制三相异步电动机正反转线路17.接触器联锁的正反转控制线路、按钮联锁的三相异步电动机正反转控制线路、双重联锁的三相异步电动机正反转控制线路、三相异步电动机多地控制、工作台自动往返控制线路、三相异步电动机串电阻降压启动控制线路、三相异步电动机能耗制动控制线路、双速电机的控制线路13 .电机配置要求：380VY180W,单速三相鼠笼异步电动机,380VY180W,单速；3教学资源库中标后5个工作日内对提供的软件进行设备功能演示。电力拖动仿真软件要求：软件由虚拟仿真学习和虚实结合仿真学习系统
7、两部分组成；软件虚拟仿真部分主要包括：主要电子元器件的学习机认识、仪器仪表的使用规范及学习认识、数字电路的虚拟仿真实验、模拟电路虚拟仿真实验、交流电路虚拟仿真实验、电路原理虚拟仿真实验、维修电工虚拟仿真实验；1套每个部分主要包含实验前原理的学习、实验演示、学生实际虚拟操作实验。虚实仿真部分主要是结合电工电子类实验模块进行虚实结合实验，配套专业数据通信BOX,将设备数据信息与软件虚拟环境进行交换，虚拟软件中的三维设备与实际设备一致，学生可以通过虚拟环境做真实实验的数据和操作方式。2）具体内容包含实验模块操作脱明、3D虚拟模型、三极管、二极管、电阻、电容的等电工元器件介绍、示波器、信号源仪器使用和
8、认识电路接线、运行等仿真内容；与实验模块中仪器及元器件型号一样，能够配套使用，常用电子元器件三维介绍、单管交流放大电路、两级交流放大电路、比例求和运算电路、积分与微分电路、电压比较电路基尔霍夫、戴维南定理、门电路逻辑功能及测试、组合逻辑电路、触发器、计数器、译码和数据选择器、等实验单元的三维仿真实验；每个元器件可进行360度旋转及放大缩小观看。3）软件详细指标:运行环境支持android5.0xwindows7.0及以上版本;硬件要求支持android、windows手机或平板电脑等智能移动终端设备；电工电子仿真软件：软件由虚拟仿真学习和虚实结合仿真学习系统两部分组成；软件虚拟仿真部分主要包括
9、：主要电子元器件的学习机认识、仪器仪表的使用规范及学习认识、数字电路的虚拟仿真实验、模拟电路虚拟仿真实验、交流电路颜仿真实验、电路原理虚拟仿真实验、维修电工虚拟仿真实验；每个部分主要包含实验前原理的学习、实验演示、学生实际虚拟操作实验。虚实仿真部分主要是结合电工电子类实验模块进行虚实结合实验,配套专业数据通信BOX,将设备数据信息与软件虚拟环境进行交换，虚拟软件中的三维设备与实际设备一致，学生可以通过虚拟环境做真实实验的数据和操作方式。4）器件认识及学习：主要包含电阻、电容、二极管、三极管等常见模拟电路和数字电路、电路原理中用的四大件。其中软件具有器彳梯构展小、原埋演小、接线操作、运行演小等3
10、D功能，可直观了解各种典型元器件的特点和外观。采用开放的资源导入设计方式,除了已经固化在软件中的实训内容，后期还可以根据学校需求添加器件库。系统使用3D虚拟仿真技术，通过鼠标可以实现在虚拟场景中的漫游和对器件模型的动态控制，从而达到360度无死角观察器件外观细节的效果。提供8种电阻（带开关可调电位器、法琅电阻、排阻、热敏电阻、色环电阻、碳膜可调电位器、贴片电阻、直线滑动可调电阻）3D结构展示，8种电容（半可变电容、瓷介微调电容、涤纶电容、电解电容、独石电容、可变电容器、云母电容、贴片电容）3D结构展示，6种二极管（检波二极管、快恢复二极管、桥块、稳压二极管、整流二极管、整流二极管金属封）3D结
11、构展示，7种三极管（单相可控硅、低频放大管、功率三极管3DD15A、功率三极管3DD20、三极管3DG6C、三极管BT33、三极管S9011）3D结构展示。5）仪器仪表认识及学习：主要包含万用表、示波器、信号源、电能表、兆欧表、电压表、电流表、功率表等常见实验仪器仪表的学习和原理认识。其中软件具有仪器仪表结构展示、原理演小、接线操作、运行演不等3D功能，可直观了解各种典型仪器仪表的特点和外观。采用开放的资源导入设计方式，除了已经固化在软件中的实训内容，后期还可以根据学校需求添加仪器仪表库。系统使用3D虚拟仿真技术,通过鼠标可以实现在虚拟场景中的漫旃口对仪器仪表模型的动态控制，从而达到360度无
12、死角观察器件外观细节的效果。6）数字电路仿真：主要包含数字电路各实验模块、主要有8个LED数铐码管、蜂鸣器、16路指示灯、逻辑笔、两路正负5V模拟电源、芯片选择库、矩阵键盘、实验电阻电容、2路单脉冲及稳压电源、16路开关等。其中软件具有仪器仪表结构展示、原理演示、接线操作、运行演示等3D功能，可直观了解各种典型仪器仪表的特点和外观。采用开放的资源导入设计方式，除了已经固化在软件中的实训内容，后期还可以根据学校需求添加仪器仪表库。系统使用3D虚拟仿真技术，通过鼠标可以实现在虚拟场景中的漫游和对仪器仪表模型的动态控制，从而达到360度无死角观察器件卜观细节的效果。 电阻：57种常用阻值的电阻、1个
13、可自定义阻值的电阻和1个滑动变阻器.电容：9种常用电容值的电容和1个可自定义电容值的电容 电感：2种常用电感值的电感和1个可自定义电感值的电感 二极管：6种一般二极管、2种稳压管、发光二极管和数码显示管 仪器仪表：数字直流电流表、数字直流电压表、数字交流电流表、数字交流电压表、直流毫安表、万用表、信号发生器、示波器、多宗示波器、直流稳压电源、功率计、脉冲笔、脉冲信号源、高低电平端 芯片:74LS系歹U:74LSO0、74LSo3、74LS04.74LSO8、74LS20、74LS21、74LS32、74LS48x74LS74.74LS85.74LS86.74LS90x74LS112s74LS1
14、25.74LS138x74LS148x74LS151.74LSl53、74LS160.74LS161x74LS164.74LS169.74LS175x74LS183.74LS192x74LS194x74LS244x74LS283 CC系列:CC4001xCC4012xCC4071 开关：单刀单掷开关、单刀双掷开关其它：连通板、电位器实验内容：晶体二极管开关特性、晶体三极管开关特性、二极管限幅器、三极管限幅器、二极管钳位器、TTL集成逻辑门、集成与门逻辑功能测试、集成门电路逻辑功能测试、集成或门电路逻辑功能测试、集成与非门逻揖功能测试、CMOS门电路的测试、TTL电路和CMOS电路的输出特性测试
15、、集成逻辑电路的连接与驱动、组合逻辑电路、半加器、全加器、译码器、译码器逻辑功能测试、数据选择器逻辑功能测a、四选一数据选择器、，进数据选择器、集成触发器逻辑功能测试、基本RS触发器、JK触发器、D触发器、CMOS触发器、计数、译码和显示、计数器及其应用、十进制可逆计数器的逻辑功能测试、二进制加法计数器、十进制加法计数器、555时基电路等实验7)模拟电路仿真：主要包含模拟电路各实验模块、其中软件具有兀器件及仪器仪表结构展小、原埋演示、接麒作、运行演示等3D功能，可直观了解各种典型元器件仪器仪表的特点和外观。采用开放的资源导入设计方式，除了已经固化在软件中的实训内容，后期还可以根据学校需求添加仪器仪表库。系统使用3D虚拟仿真技术，通过鼠标可以实现在虚拟场景中的漫游和对仪器仪表模型的动态控制，从而达到360度无死角观察器件外观细节的效果。 信号源库：10种常用信号源、8种独立电压源、7种独立电流源； 基本元件库：2种电阻、3种电容、1种电感； 二极管库：10种普通二极管、10种稳压二极管、5种整流桥、5种开关二极管、3种肖特基二极管、3种晶闸管、3种双向开关二极管、5种双向、晶闸管、5种PlN二极管、5种变容二极管； 晶体管库：14种NPN晶体管、13种PNP晶体管； 模拟集成元件库：5种常用运算
