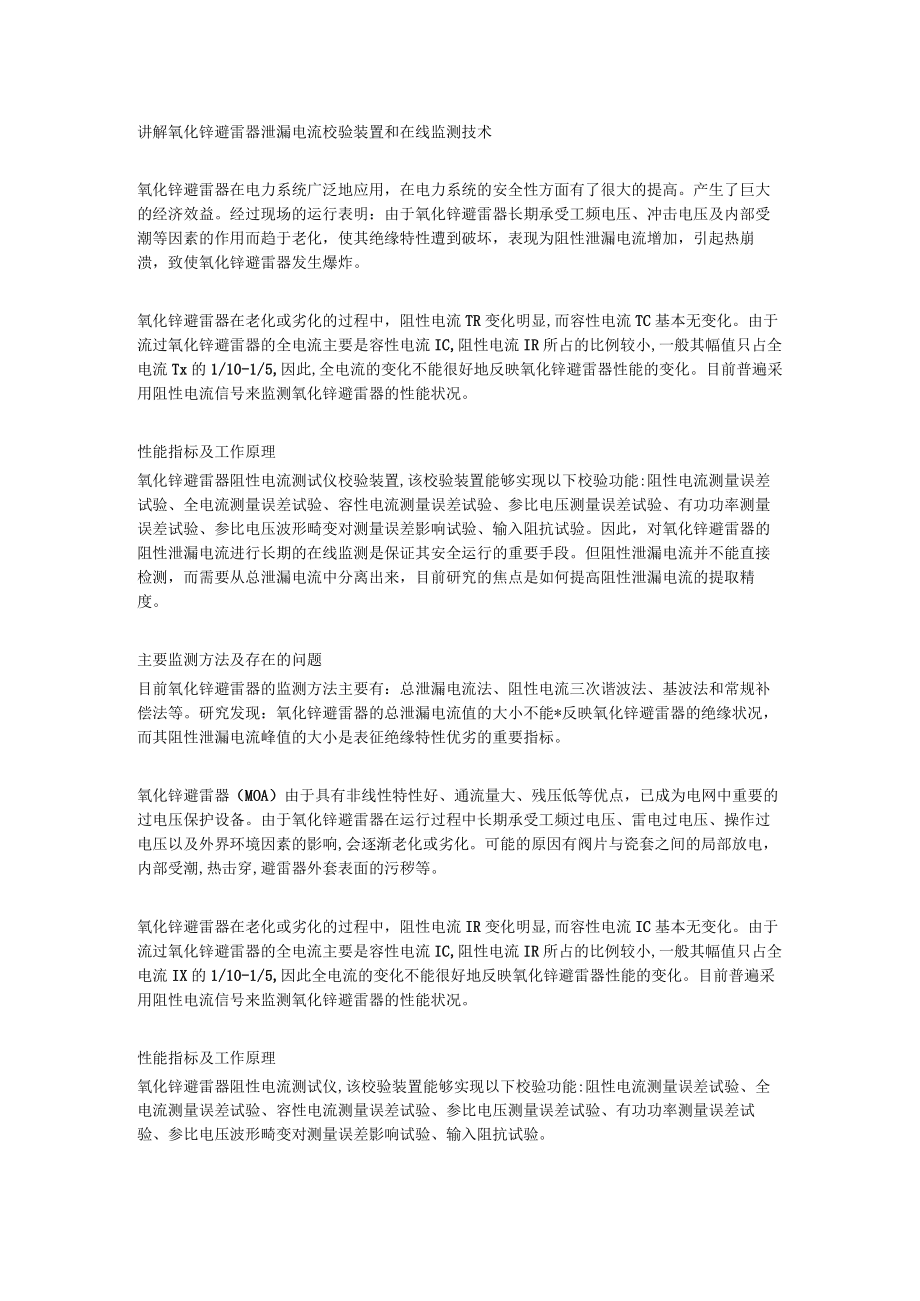

讲解氧化锌避雷器泄漏电流校验装置和在线监测技术.docx_第1页
第1页 / 共3页

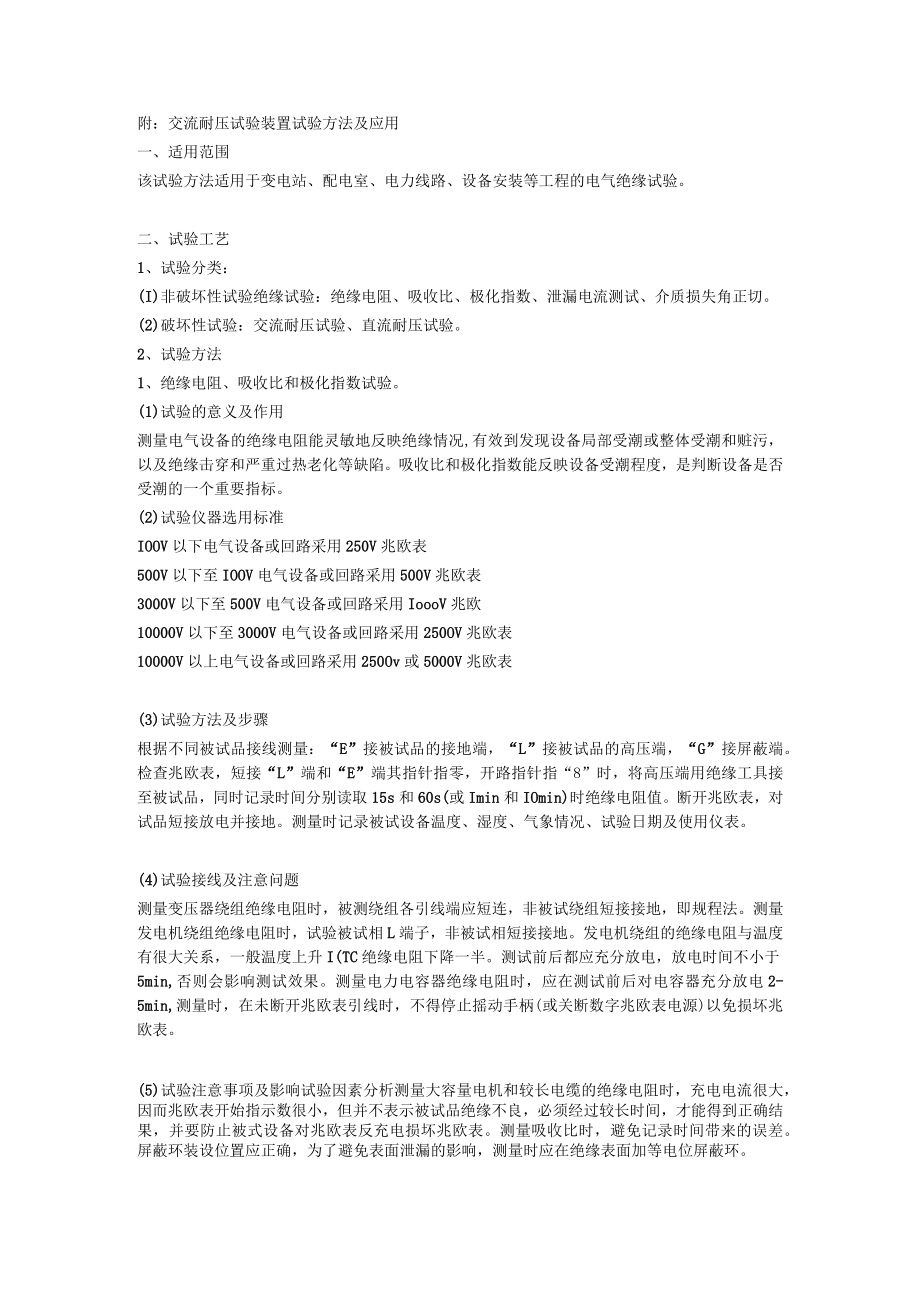

讲解氧化锌避雷器泄漏电流校验装置和在线监测技术.docx_第2页
第2页 / 共3页

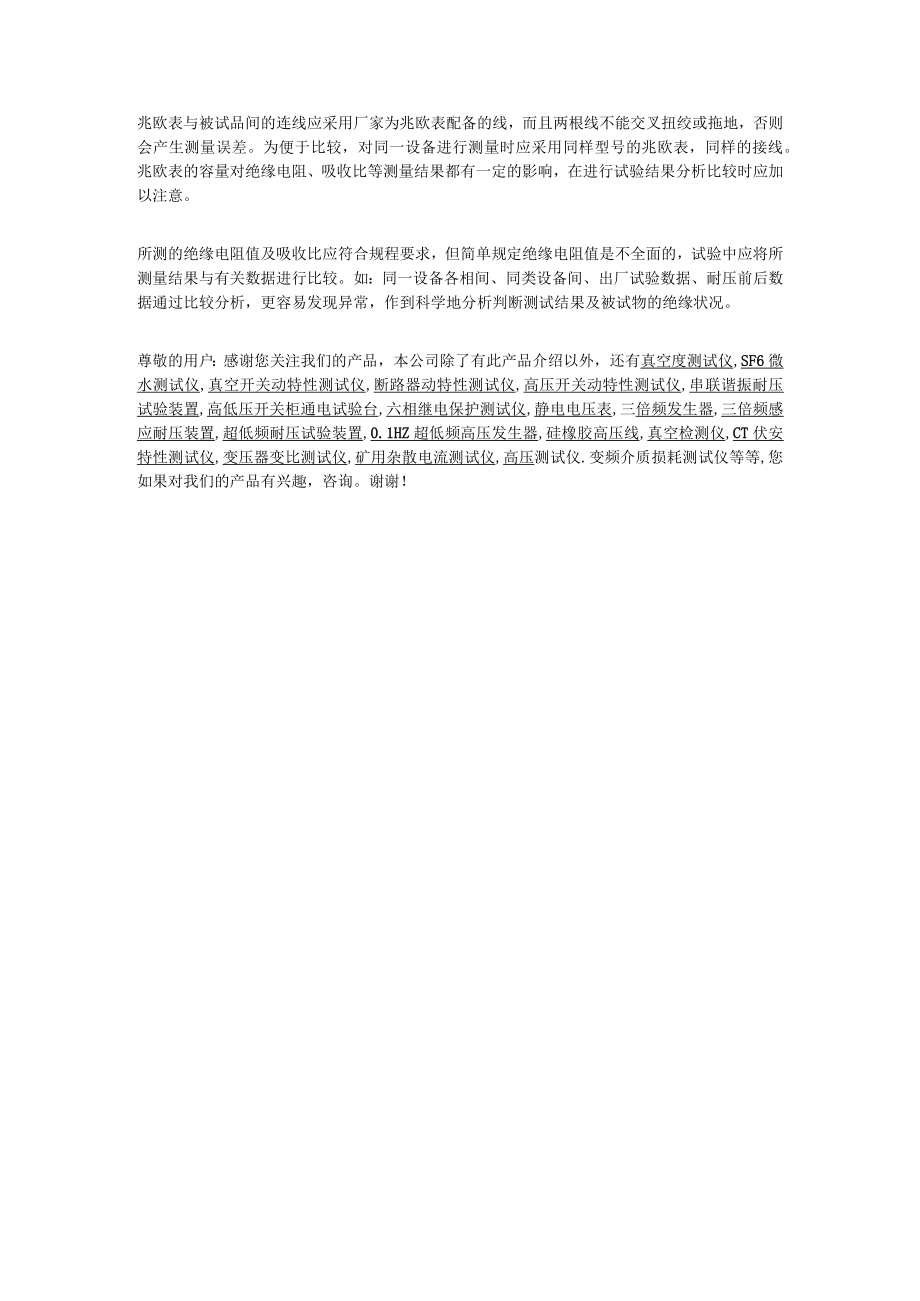

讲解氧化锌避雷器泄漏电流校验装置和在线监测技术.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《讲解氧化锌避雷器泄漏电流校验装置和在线监测技术.docx》由会员分享,可在线阅读,更多相关《讲解氧化锌避雷器泄漏电流校验装置和在线监测技术.docx(3页珍藏版)》请在第壹文秘上搜索。

1、讲解氧化锌避雷器泄漏电流校验装置和在线监测技术氧化锌避雷器在电力系统广泛地应用,在电力系统的安全性方面有了很大的提高。产生了巨大的经济效益。经过现场的运行表明:由于氧化锌避雷器长期承受工频电压、冲击电压及内部受潮等因素的作用而趋于老化,使其绝缘特性遭到破坏,表现为阻性泄漏电流增加,引起热崩溃,致使氧化锌避雷器发生爆炸。氧化锌避雷器在老化或劣化的过程中,阻性电流TR变化明显,而容性电流TC基本无变化。由于流过氧化锌避雷器的全电流主要是容性电流IC,阻性电流IR所占的比例较小,一般其幅值只占全电流Tx的1/10-1/5,因此,全电流的变化不能很好地反映氧化锌避雷器性能的变化。目前普遍采用阻性电流信

2、号来监测氧化锌避雷器的性能状况。性能指标及工作原理氧化锌避雷器阻性电流测试仪校验装置,该校验装置能够实现以下校验功能:阻性电流测量误差试验、全电流测量误差试验、容性电流测量误差试验、参比电压测量误差试验、有功功率测量误差试验、参比电压波形畸变对测量误差影响试验、输入阻抗试验。因此,对氧化锌避雷器的阻性泄漏电流进行长期的在线监测是保证其安全运行的重要手段。但阻性泄漏电流并不能直接检测,而需要从总泄漏电流中分离出来,目前研究的焦点是如何提高阻性泄漏电流的提取精度。主要监测方法及存在的问题目前氧化锌避雷器的监测方法主要有:总泄漏电流法、阻性电流三次谐波法、基波法和常规补偿法等。研究发现:氧化锌避雷器

3、的总泄漏电流值的大小不能*反映氧化锌避雷器的绝缘状况,而其阻性泄漏电流峰值的大小是表征绝缘特性优劣的重要指标。氧化锌避雷器(MOA)由于具有非线性特性好、通流量大、残压低等优点,已成为电网中重要的过电压保护设备。由于氧化锌避雷器在运行过程中长期承受工频过电压、雷电过电压、操作过电压以及外界环境因素的影响,会逐渐老化或劣化。可能的原因有阀片与瓷套之间的局部放电,内部受潮,热击穿,避雷器外套表面的污秽等。氧化锌避雷器在老化或劣化的过程中,阻性电流IR变化明显,而容性电流IC基本无变化。由于流过氧化锌避雷器的全电流主要是容性电流IC,阻性电流IR所占的比例较小,一般其幅值只占全电流IX的1/10-1

4、/5,因此全电流的变化不能很好地反映氧化锌避雷器性能的变化。目前普遍采用阻性电流信号来监测氧化锌避雷器的性能状况。性能指标及工作原理氧化锌避雷器阻性电流测试仪,该校验装置能够实现以下校验功能:阻性电流测量误差试验、全电流测量误差试验、容性电流测量误差试验、参比电压测量误差试验、有功功率测量误差试验、参比电压波形畸变对测量误差影响试验、输入阻抗试验。附:交流耐压试验装置试验方法及应用一、适用范围该试验方法适用于变电站、配电室、电力线路、设备安装等工程的电气绝缘试验。二、试验工艺1、试验分类:(I)非破坏性试验绝缘试验:绝缘电阻、吸收比、极化指数、泄漏电流测试、介质损失角正切。(2)破坏性试验:交

5、流耐压试验、直流耐压试验。2、试验方法1、绝缘电阻、吸收比和极化指数试验。(1)试验的意义及作用测量电气设备的绝缘电阻能灵敏地反映绝缘情况,有效到发现设备局部受潮或整体受潮和赃污,以及绝缘击穿和严重过热老化等缺陷。吸收比和极化指数能反映设备受潮程度,是判断设备是否受潮的一个重要指标。(2)试验仪器选用标准IOOV以下电气设备或回路采用250V兆欧表500V以下至IOOV电气设备或回路采用500V兆欧表3000V以下至500V电气设备或回路采用IoooV兆欧10000V以下至3000V电气设备或回路采用250OV兆欧表10000V以上电气设备或回路采用250Ov或5000V兆欧表(3)试验方法及

6、步骤根据不同被试品接线测量:“E”接被试品的接地端,“L”接被试品的高压端,“G”接屏蔽端。检查兆欧表,短接“L”端和“E”端其指针指零,开路指针指“8”时,将高压端用绝缘工具接至被试品,同时记录时间分别读取15s和60s(或Imin和IOmin)时绝缘电阻值。断开兆欧表,对试品短接放电并接地。测量时记录被试设备温度、湿度、气象情况、试验日期及使用仪表。(4)试验接线及注意问题测量变压器绕组绝缘电阻时,被测绕组各引线端应短连,非被试绕组短接接地,即规程法。测量发电机绕组绝缘电阻时,试验被试相L端子,非被试相短接接地。发电机绕组的绝缘电阻与温度有很大关系,一般温度上升I(TC绝缘电阻下降一半。测

7、试前后都应充分放电,放电时间不小于5min,否则会影响测试效果。测量电力电容器绝缘电阻时,应在测试前后对电容器充分放电2-5min,测量时,在未断开兆欧表引线时,不得停止摇动手柄(或关断数字兆欧表电源)以免损坏兆欧表。(5)试验注意事项及影响试验因素分析测量大容量电机和较长电缆的绝缘电阻时,充电电流很大,因而兆欧表开始指示数很小,但并不表示被试品绝缘不良,必须经过较长时间,才能得到正确结果,并要防止被式设备对兆欧表反充电损坏兆欧表。测量吸收比时,避免记录时间带来的误差。屏蔽环装设位置应正确,为了避免表面泄漏的影响,测量时应在绝缘表面加等电位屏蔽环。兆欧表与被试品间的连线应采用厂家为兆欧表配备的

8、线,而且两根线不能交叉扭绞或拖地,否则会产生测量误差。为便于比较,对同一设备进行测量时应采用同样型号的兆欧表,同样的接线。兆欧表的容量对绝缘电阻、吸收比等测量结果都有一定的影响,在进行试验结果分析比较时应加以注意。所测的绝缘电阻值及吸收比应符合规程要求,但简单规定绝缘电阻值是不全面的,试验中应将所测量结果与有关数据进行比较。如:同一设备各相间、同类设备间、出厂试验数据、耐压前后数据通过比较分析,更容易发现异常,作到科学地分析判断测试结果及被试物的绝缘状况。尊敬的用户:感谢您关注我们的产品,本公司除了有此产品介绍以外,还有真空度测试仪,SF6微水测试仪,真空开关动特性测试仪,断路器动特性测试仪,高压开关动特性测试仪,串联谐振耐压试验装置,高低压开关柜通电试验台,六相继电保护测试仪,静电电压表,三倍频发生器,三倍频感应耐压装置,超低频耐压试验装置,0.1HZ超低频高压发生器,硅橡胶高压线,真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪,高压测试仪.变频介质损耗测试仪等等,您如果对我们的产品有兴趣,咨询。谢谢!
