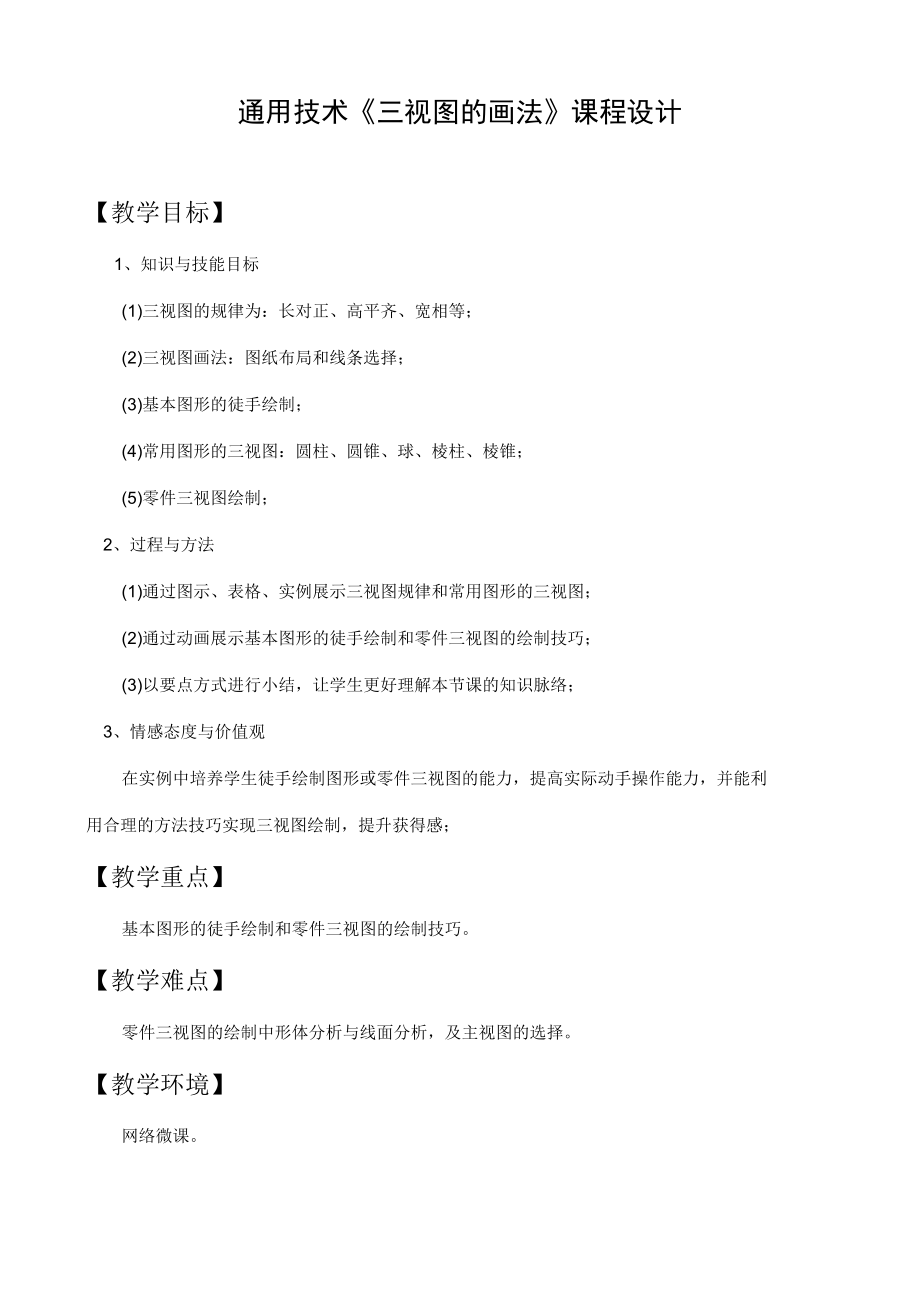

1、通用技术三视图的画法课程设计【教学目标】1、知识与技能目标(1)三视图的规律为：长对正、高平齐、宽相等；(2)三视图画法：图纸布局和线条选择；(3)基本图形的徒手绘制；(4)常用图形的三视图：圆柱、圆锥、球、棱柱、棱锥；(5)零件三视图绘制；2、过程与方法(1)通过图示、表格、实例展示三视图规律和常用图形的三视图；(2)通过动画展示基本图形的徒手绘制和零件三视图的绘制技巧；(3)以要点方式进行小结，让学生更好理解本节课的知识脉络；3、情感态度与价值观在实例中培养学生徒手绘制图形或零件三视图的能力，提高实际动手操作能力，并能利用合理的方法技巧实现三视图绘制，提升获得感；【教学重点】基本图形的徒手

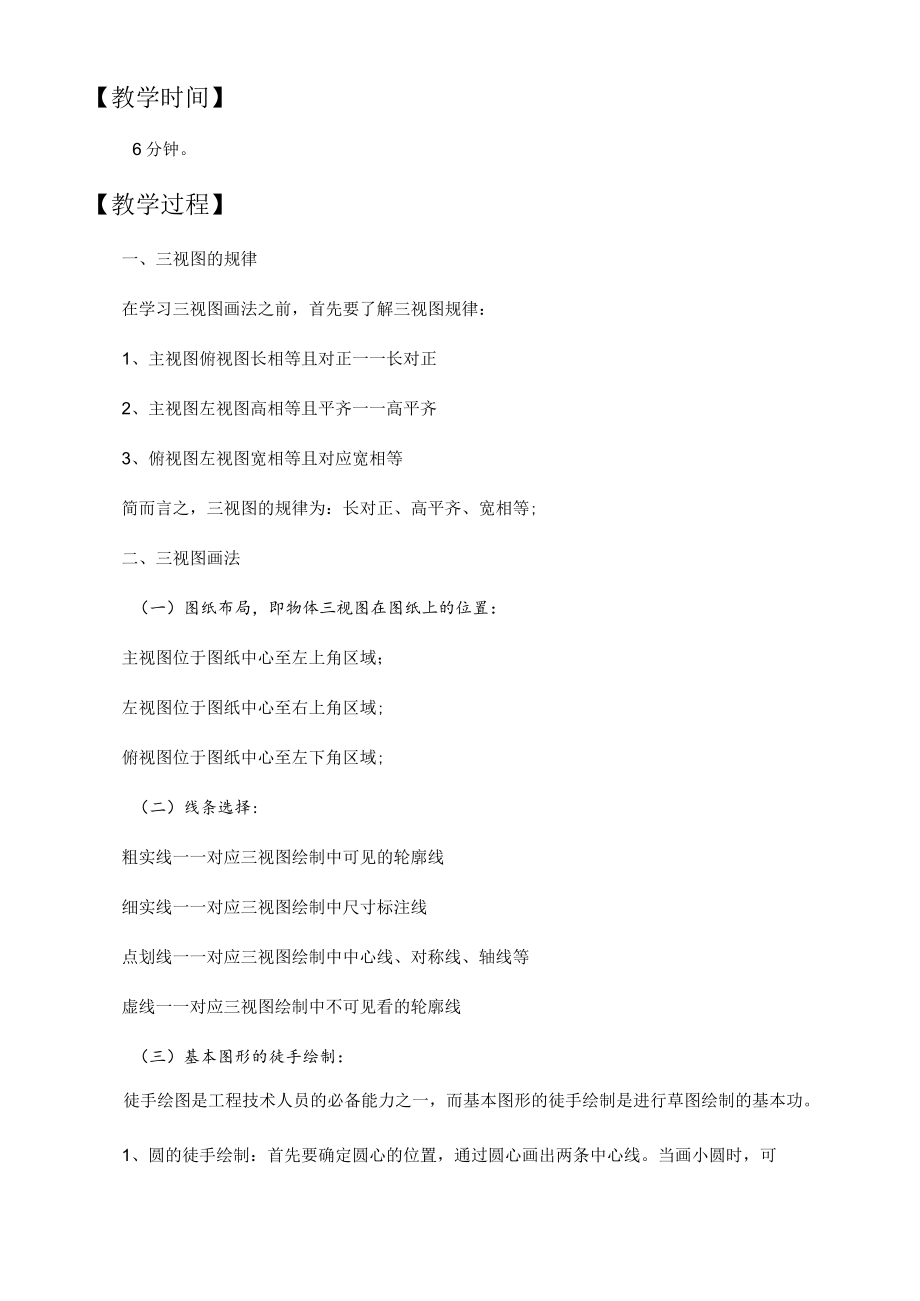

2、绘制和零件三视图的绘制技巧。【教学难点】零件三视图的绘制中形体分析与线面分析，及主视图的选择。【教学环境】网络微课。【教学时间】6分钟。【教学过程】一、三视图的规律在学习三视图画法之前，首先要了解三视图规律：1、主视图俯视图长相等且对正一一长对正2、主视图左视图高相等且平齐一一高平齐3、俯视图左视图宽相等且对应宽相等简而言之，三视图的规律为：长对正、高平齐、宽相等;二、三视图画法（一）图纸布局，即物体三视图在图纸上的位置：主视图位于图纸中心至左上角区域；左视图位于图纸中心至右上角区域;俯视图位于图纸中心至左下角区域;（二）线条选择:粗实线一一对应三视图绘制中可见的轮廓线细实线一一对应三视图绘制

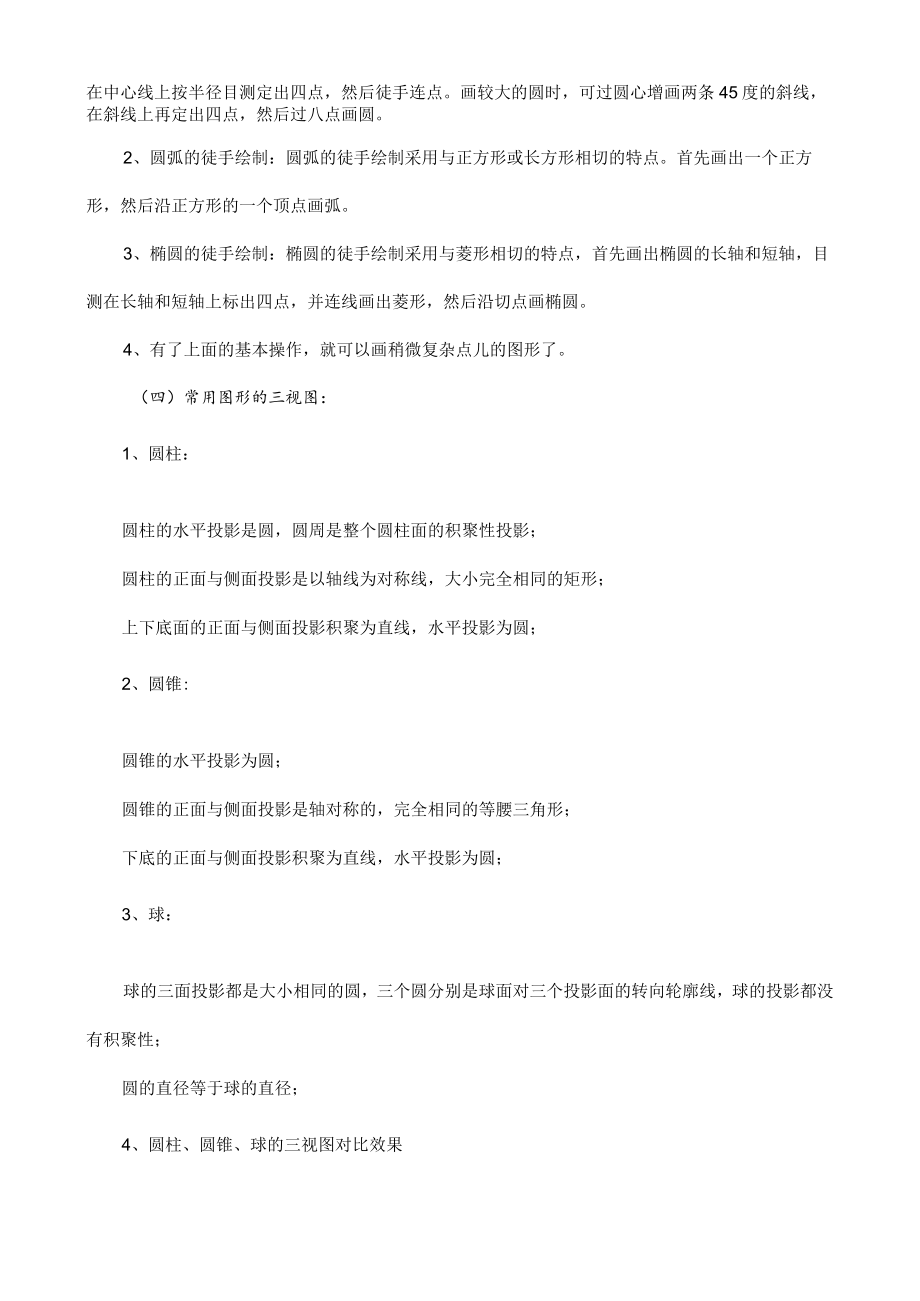

3、中尺寸标注线点划线一一对应三视图绘制中中心线、对称线、轴线等虚线一一对应三视图绘制中不可见看的轮廓线（三）基本图形的徒手绘制：徒手绘图是工程技术人员的必备能力之一，而基本图形的徒手绘制是进行草图绘制的基本功。1、圆的徒手绘制：首先要确定圆心的位置，通过圆心画出两条中心线。当画小圆时，可在中心线上按半径目测定出四点，然后徒手连点。画较大的圆时，可过圆心增画两条45度的斜线，在斜线上再定出四点，然后过八点画圆。2、圆弧的徒手绘制：圆弧的徒手绘制采用与正方形或长方形相切的特点。首先画出一个正方形，然后沿正方形的一个顶点画弧。3、椭圆的徒手绘制：椭圆的徒手绘制采用与菱形相切的特点，首先画出椭圆的长轴和
4、短轴，目测在长轴和短轴上标出四点，并连线画出菱形，然后沿切点画椭圆。4、有了上面的基本操作，就可以画稍微复杂点儿的图形了。（四）常用图形的三视图：1、圆柱：圆柱的水平投影是圆，圆周是整个圆柱面的积聚性投影；圆柱的正面与侧面投影是以轴线为对称线，大小完全相同的矩形；上下底面的正面与侧面投影积聚为直线，水平投影为圆；2、圆锥:圆锥的水平投影为圆；圆锥的正面与侧面投影是轴对称的，完全相同的等腰三角形；下底的正面与侧面投影积聚为直线，水平投影为圆；3、球：球的三面投影都是大小相同的圆，三个圆分别是球面对三个投影面的转向轮廓线，球的投影都没有积聚性；圆的直径等于球的直径；4、圆柱、圆锥、球的三视图对比效
5、果5、棱柱、棱锥的三视图对比效果（五）零件三视图绘制零件三视图的画法。三视图是用主视图、俯视图、左视图三个视图来描述物体的形状和大小的方法。零件的三视图绘制方法：1、形体分析与线面分析。要画三视图，首先要对零件进行形体分析和线面分析。2、选择主视图。三视图中，主视图是最主要的视图。在画物体三视图时，首先要确定主视图的投影方向。3、选定主视图后，就可以开始画三视图了。首先布置视图并画出作图基准线,确定好基准线，就可以开始画三视图了；先画底座的三视图，画三视图时应先画主视图再画俯视图、左视图。然后画上半部分的三视图，也是先画主视图，再画俯视图、左视图；所有部分的三视图，画完后要进行检查并描深。三、课堂小结（一）三视图的规律为：长对正、高平齐、宽相等；（二）三视图画法：图纸布局和线条选择；（三）基本图形的徒手绘制：圆的徒手绘制过四点或过八点画圆；圆弧的徒手绘制采用与正方形或长方形相切的特点；椭圆的徒手绘制采用与菱形相切的特点。（四）常用图形的三视图：圆柱、圆锥、球、棱柱、棱锥；（五）零件三视图绘制：形体分析与线面分析；选择主视图；画出作图基准线，先画主视图，再画俯视图、左视图。
