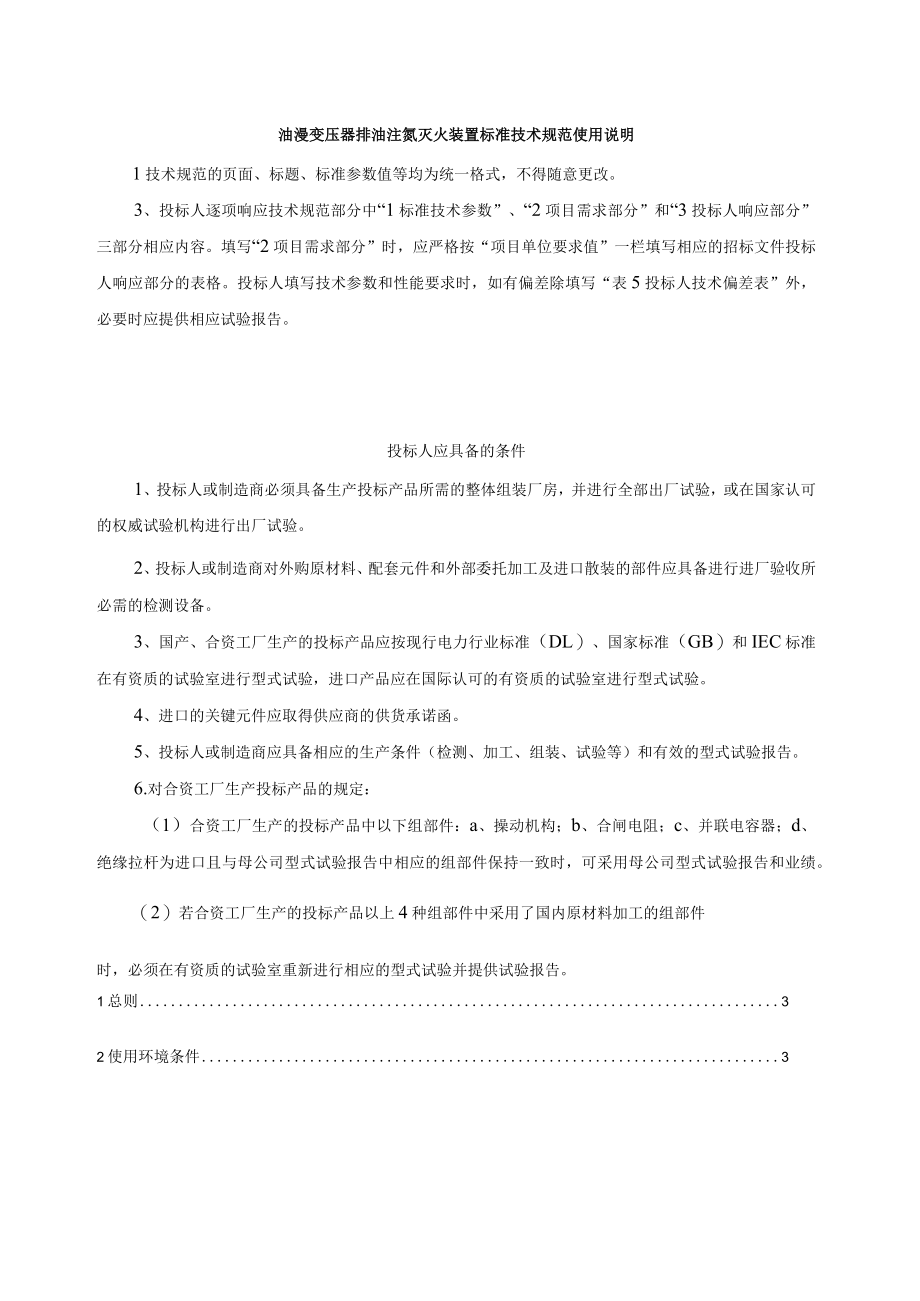

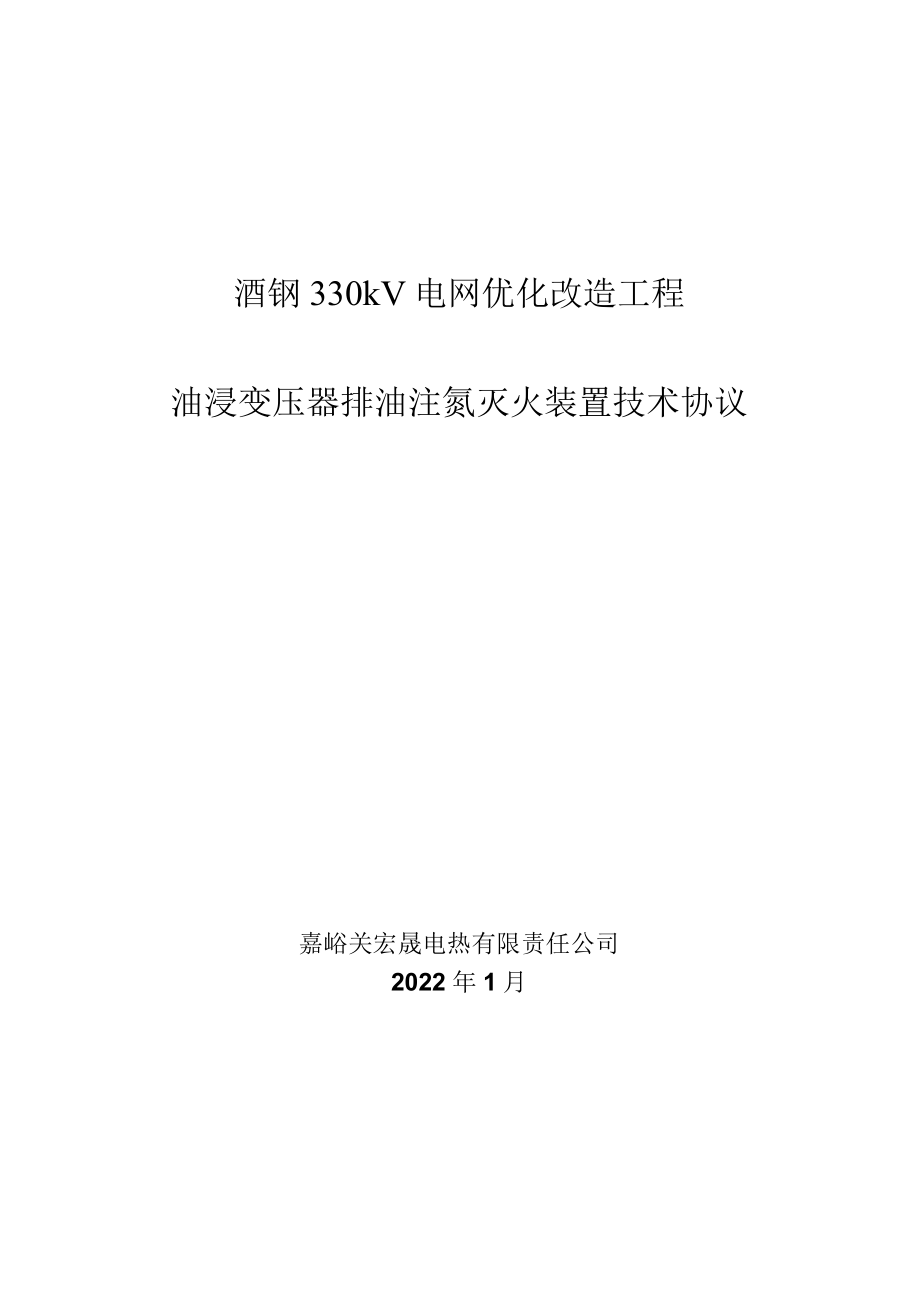

1、酒钢330kV电网优化改造工程油浸变压器排油注氮灭火装置技术协议嘉峪关宏晟电热有限责任公司2022年1月油漫变压器排油注氮灭火装置标准技术规范使用说明1技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。3、投标人逐项响应技术规范部分中“1标准技术参数”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。填写“2项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。投标人填写技术参数和性能要求时，如有偏差除填写“表5投标人技术偏差表”外，必要时应提供相应试验报告。投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行
2、全部出厂试验，或在国家认可的权威试验机构进行出厂试验。2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。4、进口的关键元件应取得供应商的供货承诺函。5、投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。6.对合资工厂生产投标产品的规定：（1）合资工厂生产的投标产品中以下组部件：a、操动机构；b、合闸电阻；c、并联电容器；d、绝缘拉杆为进口

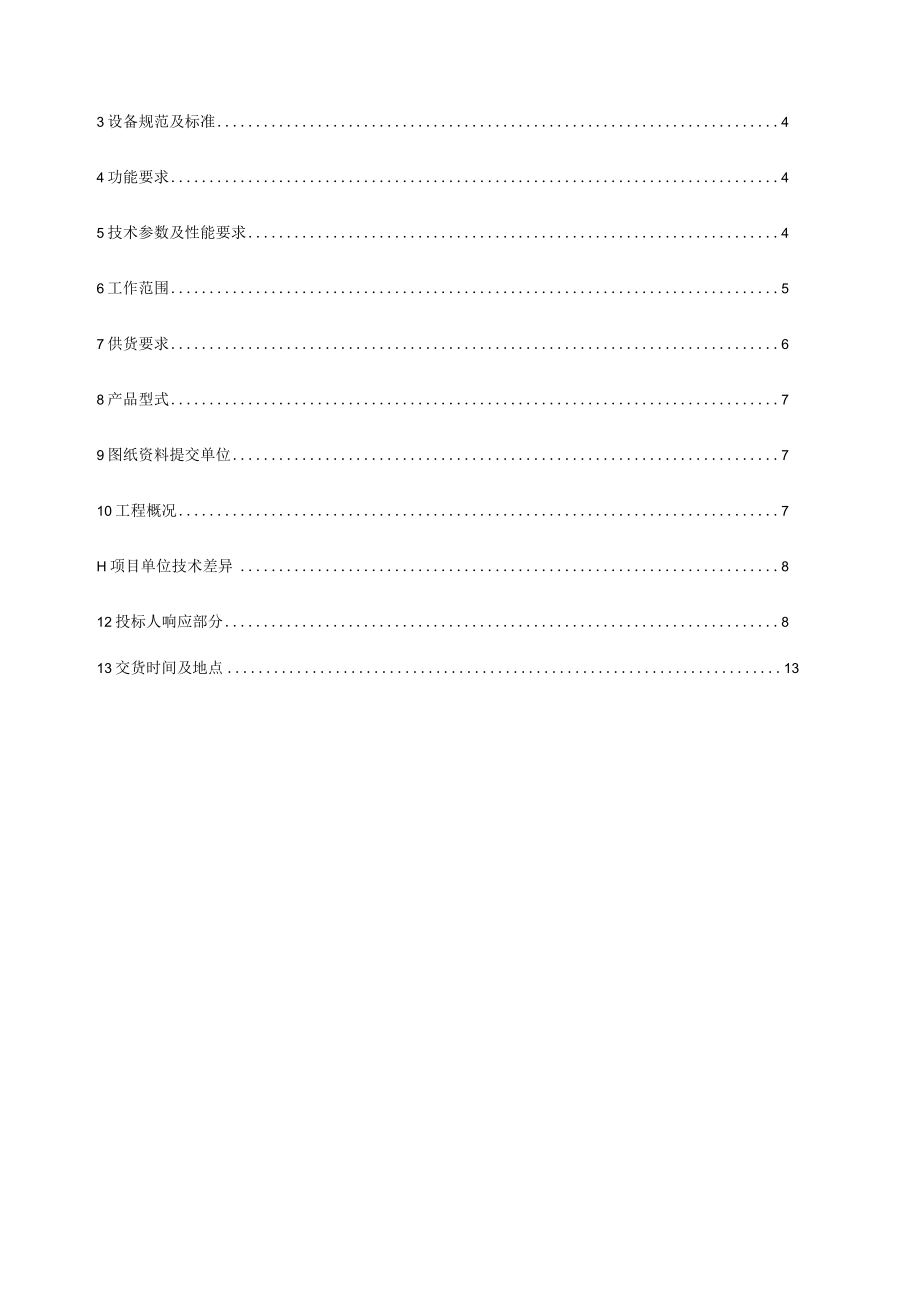

3、且与母公司型式试验报告中相应的组部件保持一致时，可采用母公司型式试验报告和业绩。（2）若合资工厂生产的投标产品以上4种组部件中采用了国内原材料加工的组部件时，必须在有资质的试验室重新进行相应的型式试验并提供试验报告。1总则32使用环境条件33设备规范及标准44功能要求45技术参数及性能要求46工作范围57供货要求68产品型式79图纸资料提交单位710工程概况7H项目单位技术差异812投标人响应部分813交货时间及地点131总则1.1 本技术规范书适用于油浸式电力变压器所配备的变压器排油注氮灭火装置。本规范书提出了该设备的消防功能设计、结构、性能、安装试验等方面的技术要求。1.2 本技术规范书提
4、出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方方应提供符合本技术规范书和国家标准及行业标准的产品。1.3 本技术规范书为订货合同的附件，与合同正文具有同等效力。1.4 本技术规范书以外的未尽事宜，应由采购方与供方共同协商解决。1.5 排油注氮灭火装置与变压器之间的接口配合，由供方与主变压器厂家负责协商解决，并免费提供有关技术资料。1.6 变压器厂向供方提供变压器外形图，排油、注氮口位置及法兰形式。1.7 变压器厂按供方提供的感温火灾探测器支架图，在变压器顶盖预置探测器支架。1.8 变压器厂家需在主变本体端子箱预留足够备用端子，用于连接控流阀和火灾探
5、测器。1.9 变压器厂向供方提供变压器现场平面图，明确消防柜位置。2使用环境条件表1使用环境条件序号名称单位使用条件1污秽等级e2环境温度最高日温度+38.4最低日温度-31.6最大日温差k30最热月平均温度+21.7最高年平均温度+183湿度日相对湿度平均值%95月相对湿度平均值904海拔高度m17005太阳辐射强度W/cm20.116最大覆冰厚度mm107离地面高IOm处，维持Iomin的m/s35平均最大风速8耐受地震能力地面水平加速度ms22正弦共振三个周期安全系数21.679安装场所户外3设备规范及标准(CECS_187-2005)(GB50229-2019)(GB 50016-20
6、14)3.1 油浸变压器排油注氮装置技术规程3.2 火力发电厂与变电所设计防火规范3.3 建筑设计防火规范3.4 其他相关国家标准注：以上标准均执行最新版本。如本技术规范书与上述各标准之间有矛盾，则应满足较高标准的要求。并在差异表中明确。设备均要满足防止电力生产事故的二十五项重点要求及国家电网有限公司关于印发十八项电网重大反事故措施的相关内容。4功能要求变压器排油注氮灭火装置由消防柜、排油管路、注氮管路、探测器、控流阀和控制器组成。其功能为：当变压器发生火灾后，探测器将火灾信号输入控制器，控制器发出指令，打开消防柜中的排油阀，放出变压器油箱中的部分变压器油，并打开氮气阀，向变压器油箱内充入氮气
7、，使变压器油箱内火焰熄灭。5技术参数及性能要求5. 1火灾信号发出至氮气开始搅拌时间20秒(030秒可调)5.2 氮气注入起至灭火时间60秒。5.3 持续充氮时间30分钟。5.4氮气系统5.4.1高压氮气瓶：2只/套5.4.2工作介质：氮气5.4.3氮气工作压力:13Mpa-15Mpa(20cC)5.4.4氮气纯度:99.99%5.4.5气瓶公称容积：240L5.4.6钢瓶试验压力：50Mpa5.4.7氮气采用针孔减压（定值）5. 5火灾探测器采用既有温升又有温度上升率的混合型感温探测器数量：8只/套5.6控制器采用控制柜安装方式，可自动或手动及应急启动灭火装置，并可进行手动与自动方式的转换，
8、自动控制在接受火灾信号、瓦斯信号、超温信号、差动信号、压力释放动作信号、变压器双侧开关由合到分信号后方才启动，启动时应有反馈信号。5.6.1控制柜柜体尺寸：2260（高）*800（宽）*600（深）mm5.6.2控制柜电源:DC220V5.6.3柜体颜色:RAL70355.7消防柜（安装在变压器附近，壳体采用优质不锈钢）5.7.1注氮管管径：25mm5.7.2排油管管径：供方提供5.7.3消防柜电源：AC220V5.7.4消防柜基础为预埋钢板点焊安装5.7.5提供与充氮管连接的三通一件（不需要法兰，内部互通，外部焊接）。5.8 控流阀5. 8.1关断流量：75-95Lmin6. 8.2关断时间
9、：1秒5.9 主控室控制柜提供探测器报警、排油动作、充氮动作、装置异常的无源接点，供监控系统用。并在值班室设有探测器报警装置。5.10变压器灭火装置可显示火灾探测器、控流阀的工作状态。5.11密封胶垫采用优质耐油产品，保证长期使用。5.12充氮灭火装置法兰片间及充氮灭火装置与变压器的连接处应采用接地跨接线连接。5.13充氮灭火柜外壳应留有接地端子，以便使用专用接地线与主接地网连接。5. 14外绝缘修正系数取L11,内绝缘不需修正；6工作范围6. 1需方工作范围6.1 .1需方对供方提供的产品质量及现场服务有监督及认可的权利。6.2 .2需方应提供排油注氮装置的工作电源及一付重瓦斯信号（无源常开
10、接点）。1.1.1 1.3主变厂家需在主变本体端子箱预留足够备用端子，由供方和主变厂家直接协商。6.1.4 消防柜至主控室控制柜的电缆和主变本体端子箱至主控室控制柜的电缆由需方提供，供方负责指导接线。6.1.5 探测器和控流阀的电缆由供方提供并负责派员敷设。6.2供方工作范围6. 2.1供方为需方提供完整的技术安装及二次控制原理资料。7. 2.2供方在得到需方的书面通知后，派员指导本设备的安装、调试，并负责培训运行操作及维护人员7供货要求：供货数量1套,每套包括：8. 1消防柜1台7.2控制柜1台（共需一台）7. 2.11面控制柜安装2台控制器，本期安装台，预留L台安装位置。（本次项目只采购1
11、台控制器）7.2.2柜内应设置各自独立的接地母线铜排和等电位屏蔽母线铜排，具体做法如图所示：OOh-fei明9儿绝终了Oog第二个孔。，行绝终了。7.2.3尺寸：2260（高）*800（宽）*600（深）mm7.2.4颜色：RAL70357.3控流阀门1套（关闭阀）7. 4火灾探测器8只7.5 充氮管路三通1件7.6 随机资料4套7.7 管路1套用户有特殊要求，按用户要求执行。8产品型式表2产品型式推荐供应商1、甘肃浩博消防科技有限公司；2、甘肃赛泰消防工程有限公司；3、湖南现代德雷工程有限公司；成套设备型号投标人提供产品数量1套9图纸资料提交单位表3我公司提交的图纸资料及其接收单位提交图纸资
12、料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类（山东电力工程咨询院，济南市闵子骞路106号，邮编250013,联系电话）6D签订技术协议当天，必须提供设计院全套设备安装图纸（按比例绘制的CAD电子版）。2）供货商收到经确认的图纸2周内提出最终图安装使用说明试验报告其它资料图纸类（酒钢集团公司）6套纸版2套电子版安装使用说明书试验报告其它资料10工程概况10. 1项目名称：酒钢33OkV电网优化改造工程（一期）10.2 项目单位：嘉峪关宏晟电热有限公司10.3 工程规模：33OkV一个半断路器接线，330kV本期扩建完善3个不完整串。10.4 工程地址：电站内。10.5 交通、运
13、输：公路和铁路10.6 电力系统情况：a.系统标称电压：330kVb.系统最高电压：363kVc.系统额定频率：50Hzd.系统中性点接地方式：直接接地e.安装地点：户外11项目单位技术差异项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况，如有差异，应逐项在“项目单位技术差异表”中列出。表4项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值卖方保证值12序号项目变更条款页码、款号原表达变更后表达1212、投标人响应部分12.1投标人技术偏差投标人应认真逐项响应本技术规范书中的要求。如有与本技术规范书要求不一致的地方，应逐项在“投标人技术偏差表”中列出。表5投标人技术偏差表序号项目对应条款编号技术规范书要求偏差备注12表6投标产品的销售及运行业绩表序号型号规格数量用户单位用户联系人用户联系人电话投运时间备注123456712.3投标人需提供的设备图纸及资料1、同类产品鉴定证书及鉴定产品的型式试验报告。表7投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间表8投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位
