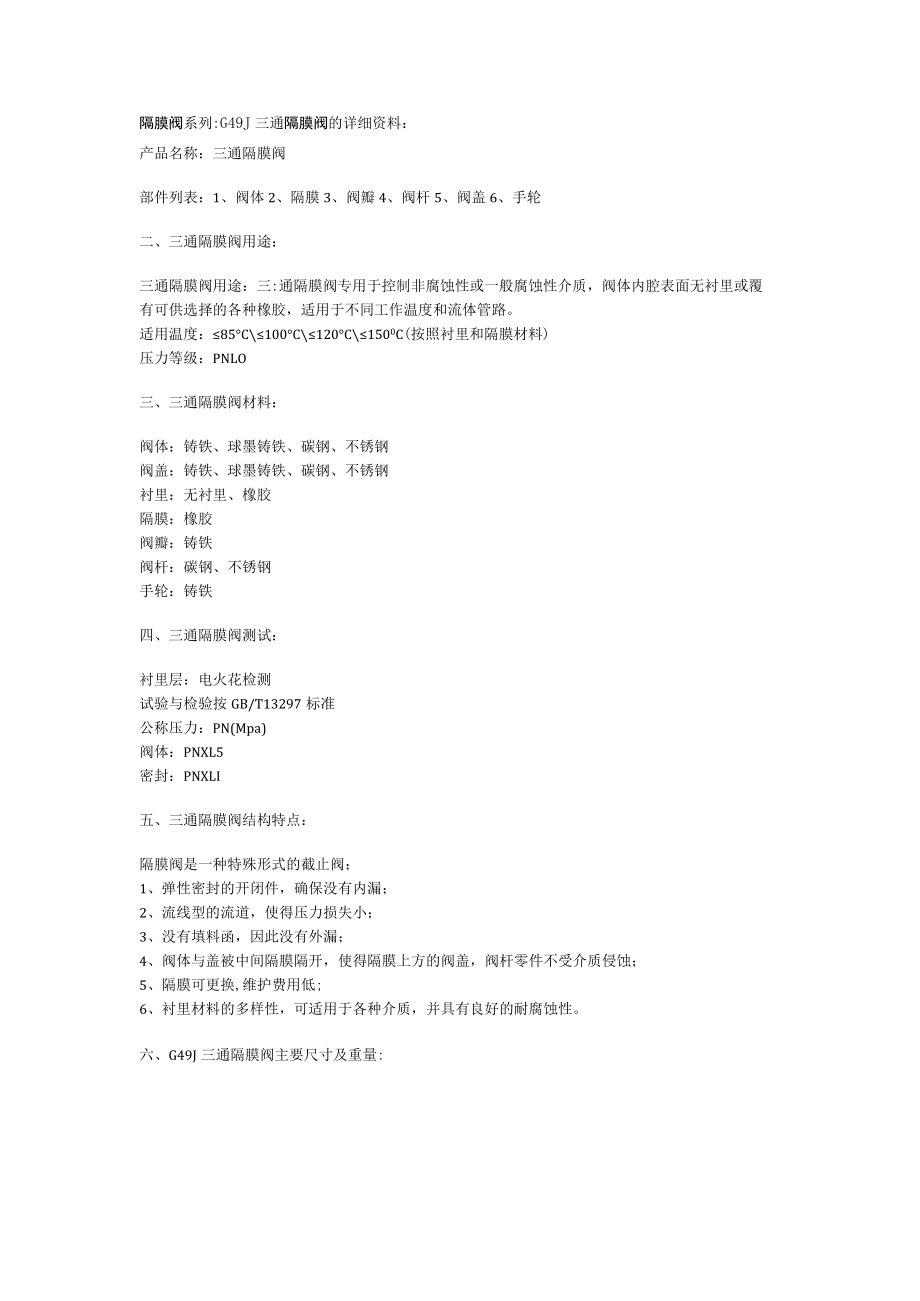

隔膜阀系列G49J三通隔膜阀的详细资料.docx_第1页
第1页 / 共2页

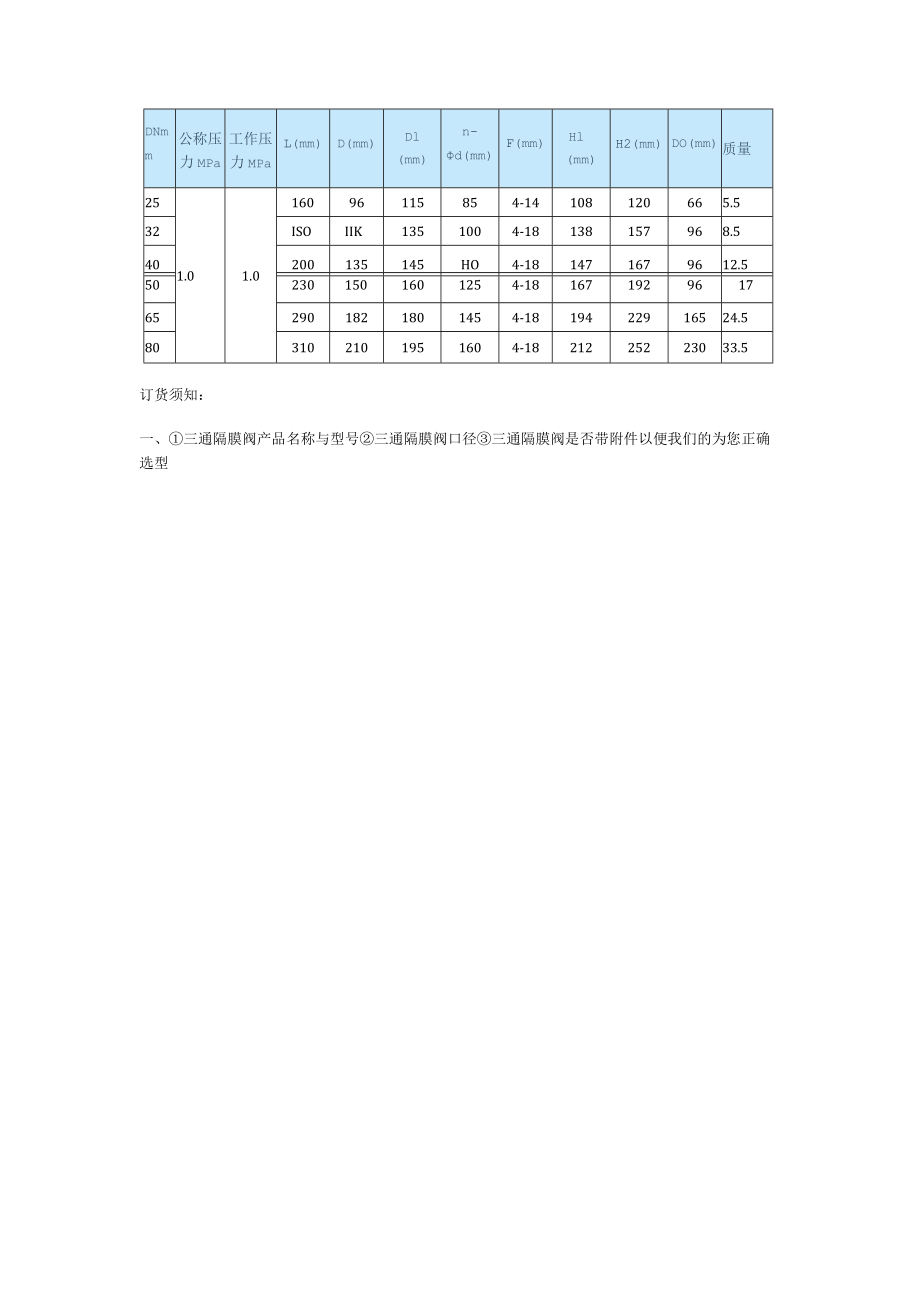

隔膜阀系列G49J三通隔膜阀的详细资料.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《隔膜阀系列G49J三通隔膜阀的详细资料.docx》由会员分享,可在线阅读,更多相关《隔膜阀系列G49J三通隔膜阀的详细资料.docx(2页珍藏版)》请在第壹文秘上搜索。

1、隔膜阀系列:G49J三通隔膜阀的详细资料:产品名称:三通隔膜阀部件列表:1、阀体2、隔膜3、阀瓣4、阀杆5、阀盖6、手轮二、三通隔膜阀用途:三通隔膜阀用途:三:通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:85C100C120C1500C(按照衬里和隔膜材料)压力等级:PNLO三、三通隔膜阀材料:阀体:铸铁、球墨铸铁、碳钢、不锈钢阀盖:铸铁、球墨铸铁、碳钢、不锈钢衬里:无衬里、橡胶隔膜:橡胶阀瓣:铸铁阀杆:碳钢、不锈钢手轮:铸铁四、三通隔膜阀测试:衬里层:电火花检测试验与检验按GB/T13297标准公称压力:PN

2、(Mpa)阀体:PNXL5密封:PNXLI五、三通隔膜阀结构特点:隔膜阀是一种特殊形式的截止阀;1、弹性密封的开闭件,确保没有内漏;2、流线型的流道,使得压力损失小;3、没有填料函,因此没有外漏;4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;5、隔膜可更换,维护费用低;6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。六、G49J三通隔膜阀主要尺寸及重量:DNmm公称压力MPa工作压力MPaL(mm)D(mm)Dl(mm)n-d(mm)F(mm)Hl(mm)H2(mm)DO(mm)质量251.01.016096115854-14108120665.532ISOIIK1351004-18138157968.540200135145HO4-181471679612.5502301501601254-181671929617652901821801454-1819422916524.5803102101951604-1821225223033.5订货须知:一、三通隔膜阀产品名称与型号三通隔膜阀口径三通隔膜阀是否带附件以便我们的为您正确选型
